12英寸BI-DI管道清管器结构设计

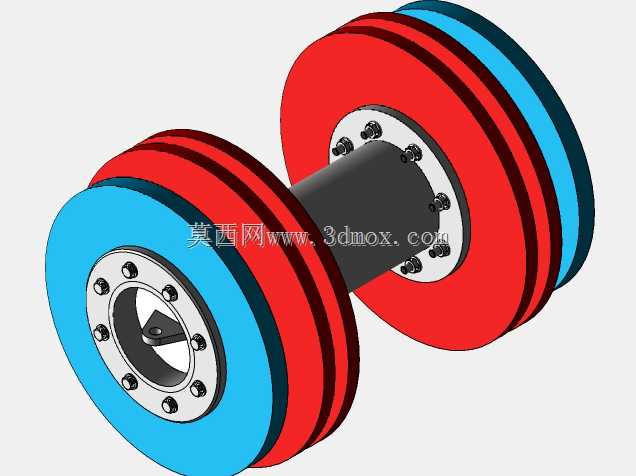

该清管器主要应用于长距离油气输送管线、市政给排水大口径管道、工业流体输送管网的日常运维与投产前预处理作业场景，是管道内检测、杂质清理、积液排空作业的核心配套部件，可在12英寸公称直径的钢制管道内完成双向走行作业，适配长距离管线的顺流推送与反向回拖作业需求，无需调整安装方向即可完成双向清管作业，大幅降低管线作业的拆装成本与停输时长。从实际用途来看，这款清管器可有效清除管道内壁附着的石蜡、结垢、施工残留焊渣与锈蚀层，同时能够推排管道低洼段积存的凝液、施工积水与输送介质残留杂质，在管线投产前的吹扫作业、运行周期内的定期清管作业、内检测作业前的管壁预处理环节都能发挥稳定作用，可有效降低管道输送阻力、减少管线内壁腐蚀速率、提升介质输送效率，避免杂质堆积造成的管线通径缩径、输送压力异常升高等问题。在功能特性设计上，该清管器采用多组密封皮碗组合结构，两端分别设置导向密封皮碗与作业清管皮碗，不同颜色的皮碗对应不同的材质硬度与功能分区，外侧蓝色皮碗为导向密封件，采用低摩擦高耐磨的弹性材质，可在管道内自动对中，适配管道一定范围内的椭圆度变形与局部内壁凸起，保证清管器在走行过程中始终保持与管道同轴，避免卡堵、偏磨问题；内侧多组红色皮碗为清管作业件，采用硬度适中的耐磨弹性材质，皮碗唇边与管道内壁保持稳定的过盈配合量，可在输送介质的压力推动下形成可靠的密封压差，为清管器走行提供足够的推力，同时多层皮碗的逐级刮削作用可实现不同附着强度杂质的逐层清理，避免单次刮削负载过大造成皮碗过度磨损或清管器卡滞。核心连接部分采用钢制芯轴搭配法兰式压盘结构，皮碗通过高强度螺栓均匀压紧固定在芯轴两端的法兰盘上，螺栓沿法兰圆周均布，保证各方向压紧力一致，避免皮碗在走行过程中出现偏斜、移位问题，芯轴采用中空结构设计，可根据作业需求搭载跟踪发射机、测径板等内检测配套附件，拓展清管器的作业功能。从设计思路来看，整体采用模块化组合结构，各皮碗、紧固件均为可拆分替换部件，当皮碗出现磨损后可单独更换对应部件，无需整体报废，有效降低运维成本；整体结构对称布置，无明确的前后方向区分，支持双向介质推送作业，适配管线作业中可能出现的反向回拖需求，无需在管线内调整清管器方向即可完成反向作业。在外形尺寸与安装边界上，该清管器适配公称直径12英寸的标准输送管道，整体外径与管道内径保持合理的过盈配合区间，整体长度满足管道弯头、三通处的通过性要求，可顺利通过标准曲率半径的管线弯头与变径段，两端法兰压盘的外径小于皮碗外径，避免金属部件直接接触管道内壁造成管壁刮伤，芯轴的连接尺寸可适配常规清管作业的动力推送接口与附件安装接口，无需额外加工转接件即可直接投入现场作业。
