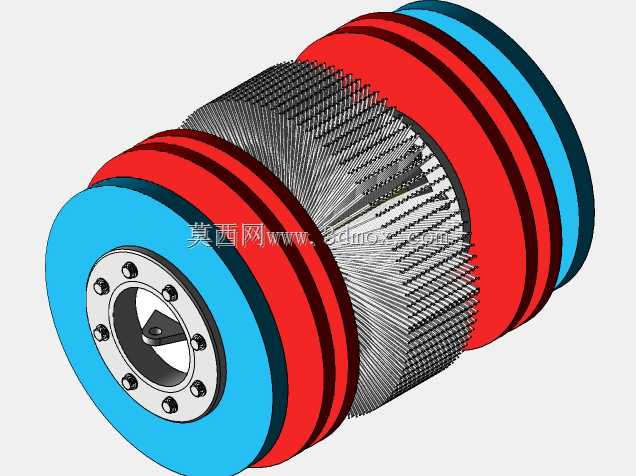

12英寸BI-DI管道清洁插入刷结构设计

这款插入刷主要应用于长距离输送管线的日常运维与投产前清洁作业场景，覆盖油气输送、市政给排水、工业流体输送等多个领域的管线处理环节，是管线清管作业序列中负责精细除污的核心配套部件，主要用于清除管道内壁附着的浮锈、结蜡、沉积杂质以及施工残留的焊渣、浮尘等附着物，为后续的管道检测、内壁涂覆、介质输送提供洁净的管壁基础条件。

从功能特性来看，该插入刷采用多组环形密封盘与密集径向刷丝组合的结构布局，两端的彩色弹性密封盘采用耐磨损、耐介质腐蚀的弹性材质制作，能够在管道内部形成可靠的密封压差，为清管器在管内的行进提供足够的推力，同时能够自适应管道内径的微小偏差，顺利通过管线的弯管、变径段，避免卡堵风险。中间区域密集排布的径向刷丝采用高弹性、高耐磨性的金属材质制作，刷丝以放射状均匀分布在刷体骨架外周，能够与管道内壁实现360度全方位接触，在清管器行进过程中通过刷丝的刮擦、扫动作用，将管壁附着的顽固杂质剥离，同时不会对管道内壁造成过度刮损，兼顾清洁效果与管壁保护需求。

在设计思路上，这款插入刷采用模块化的组装结构，核心骨架采用高强度金属材质加工，两端设置标准的连接法兰结构，能够与同规格的其他清管功能模块快速拼接组合，适配不同清洁等级的作业需求；刷丝区域采用可替换的安装结构，当刷丝磨损到限定程度后，可单独更换刷丝组件，降低整体运维成本。整体结构充分考虑管内作业的受力特性，各部件连接牢固，能够承受管内介质压差推动下的轴向拉力与刷丝刮擦管壁产生的径向反作用力，避免作业过程中出现部件脱落、结构散架的问题。

从安装边界与尺寸适配来看，该插入刷适配12英寸公称直径的标准输送管道，整体外径与管道内径保持合理的过盈配合量，既保证密封盘与管壁的贴合度，又避免过盈量过大导致行进阻力过高；两端连接法兰的螺栓孔位、中心定位尺寸均遵循同规格清管器的通用连接标准，无需额外加工转接件即可直接与配套清管器主体对接安装，整体轴向长度控制在合理范围内，能够顺利通过管线曲率半径符合规范要求的弯管段，不会出现长度过大导致的弯管通过卡滞问题。
