20英寸双向管道清管作业装置结构设计

该装置为适配20英寸公称直径管线的双向清管作业设备，主要应用于长输油气管道、市政给排水干线、工业流体输送管线的日常运维与投产前预处理场景，可在管线内部完成积液清扫、管内杂质刮除、不同输送介质隔离、管线变形检测前预通径等核心作业任务，能够有效降低管线输送阻力、减少管内腐蚀隐患、提升介质输送效率，是管线运维环节不可或缺的核心作业部件。

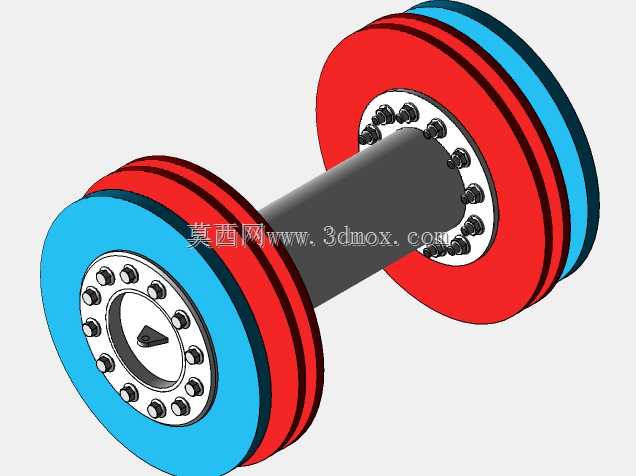

该装置采用对称式双端结构设计，整体呈哑铃状布局，核心支撑段为高强度中空筒体，两端对称布置多组密封皮碗与导向定位结构，可支持双向推进作业，无需调整装置朝向即可完成正向、反向的清管推送，适配管线内介质压差驱动的作业模式，能够在水平、垂直及带有一定弯曲弧度的管线内顺畅通行。两端的皮碗组件采用分层设计，外层蓝色皮碗为导向密封件，具备优异的弹性形变能力，可紧密贴合管线内壁形成可靠密封，保障驱动压差能够稳定推动装置行进；内层红色皮碗为刮削作业件，硬度适中且边缘做耐磨处理，可有效刮除附着在管壁上的结蜡、锈层、沉积杂质及施工残留杂物，刮削下来的杂物会被装置推送至管线收球端统一排出。

皮碗与中心筒体的连接采用周向均布的紧固件锁紧结构，连接端设置定位法兰盘，既保证皮碗组件与筒体的同轴度，避免装置在管内行进时出现偏磨、卡滞问题，也可根据实际作业需求灵活更换不同厚度、不同材质的皮碗组件，适配不同结垢程度、不同输送介质的管线作业场景。装置中心筒体前端设置有导向定位结构，可在通过管线焊缝、变径段、弯头位置时自动调整行进姿态，减少皮碗与管壁的局部硬摩擦，延长皮碗的使用寿命。

在安装边界与适配尺寸上，该装置整体外径与20英寸管线的内径保持合理过盈配合量，过盈量控制在标准区间内，既保证密封效果，又避免行进阻力过大导致卡堵；装置整体长度经过优化设计，可顺利通过该管径下标准曲率半径的弯头，不会出现长度过长无法转弯的问题；两端皮碗的安装位置预留有足够的压缩形变空间，在通过管线局部轻微变形段时，皮碗可自适应收缩形变，保障装置顺利通过。该结构设计充分考虑了管线清管作业的实际工况，兼顾了作业可靠性、部件易更换性与工况适配性，能够满足常规长输管线与工业管线的清管作业需求。
