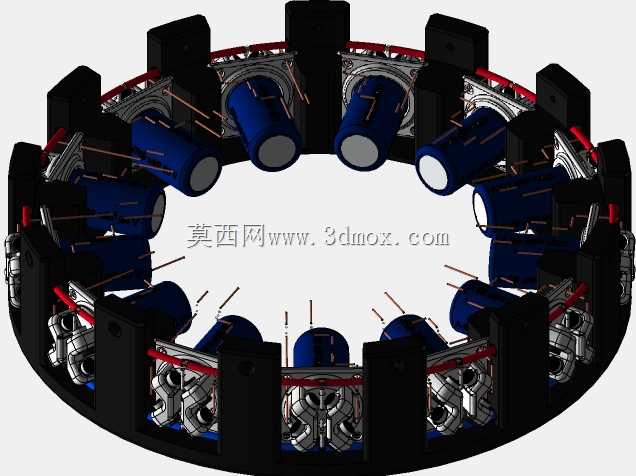

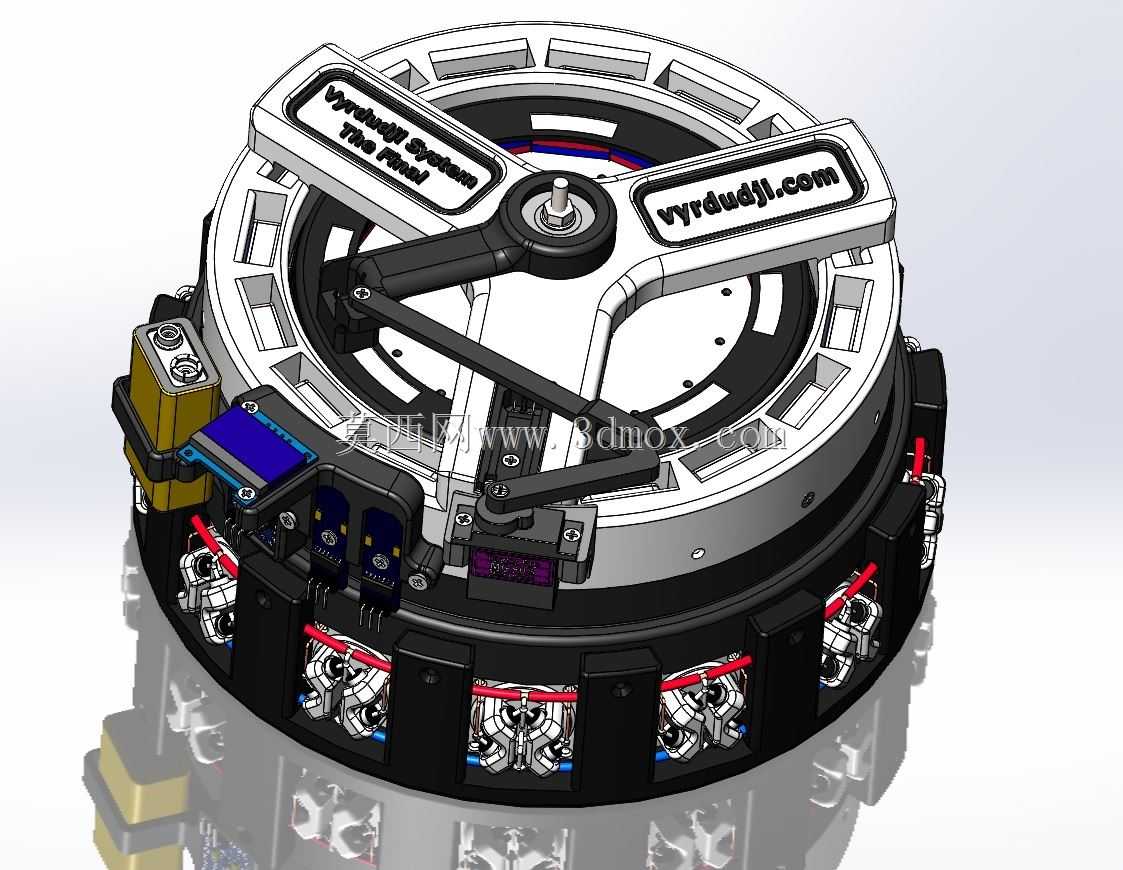

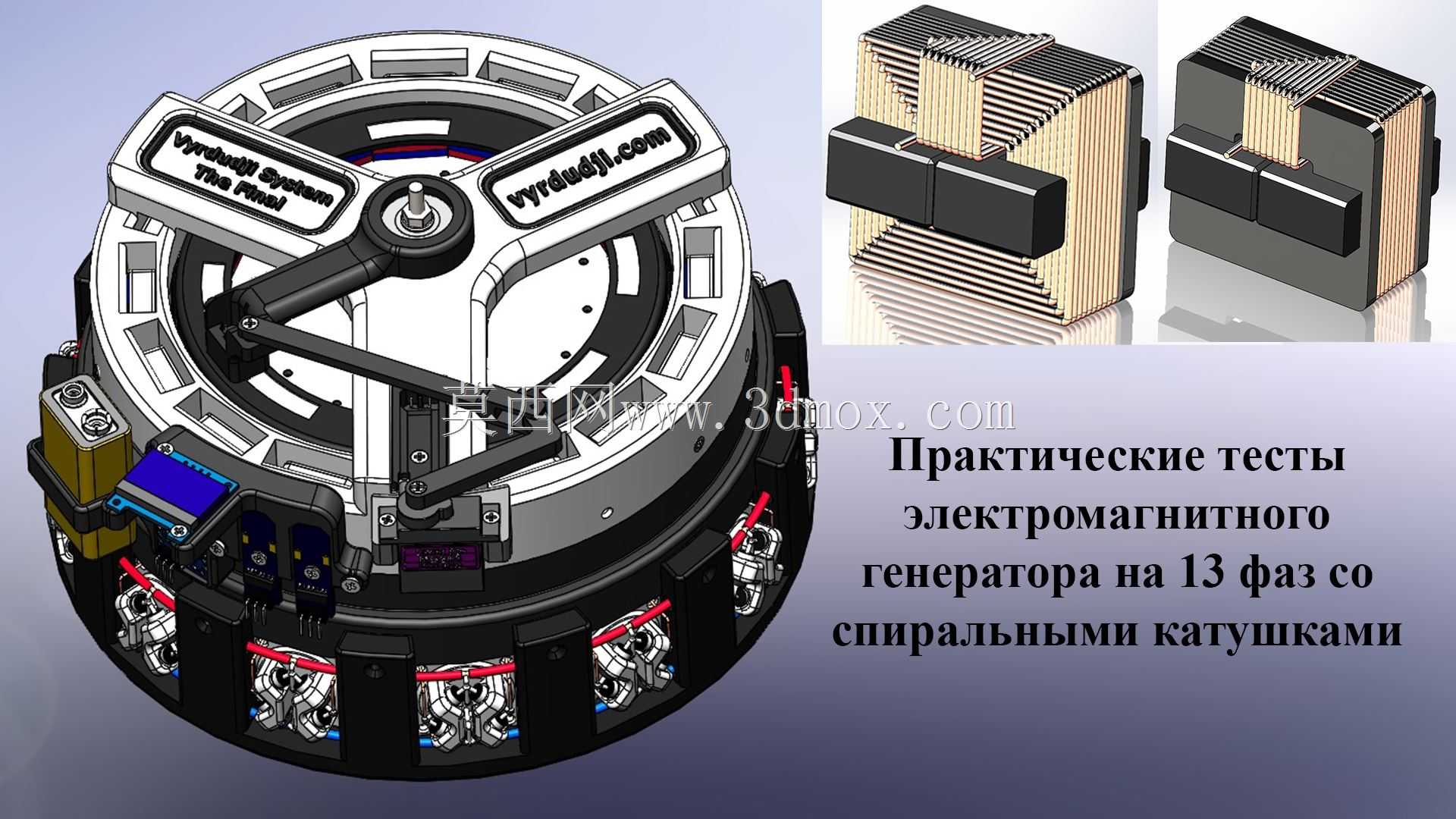

十三相螺旋线圈电动发电装置结构

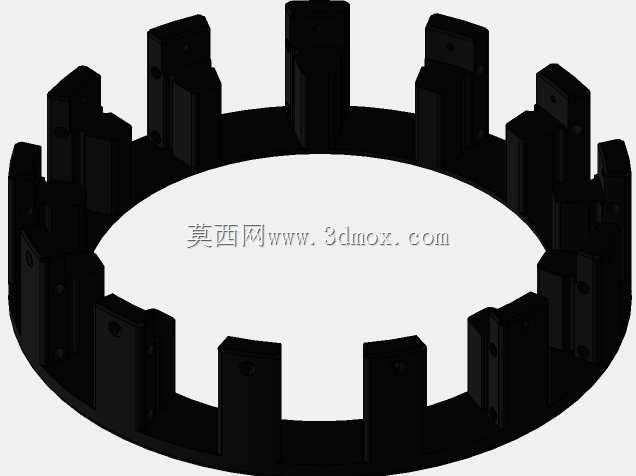

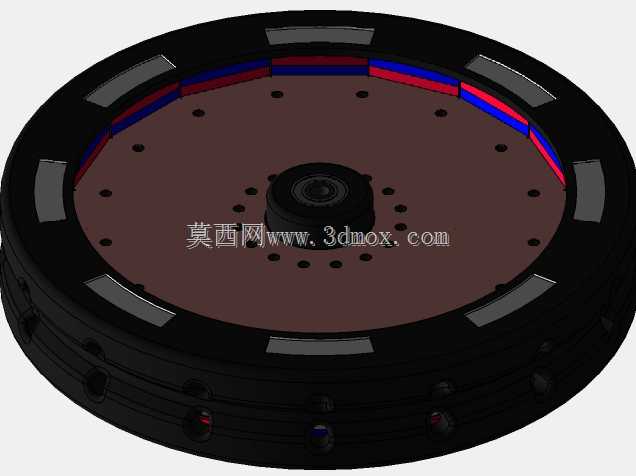

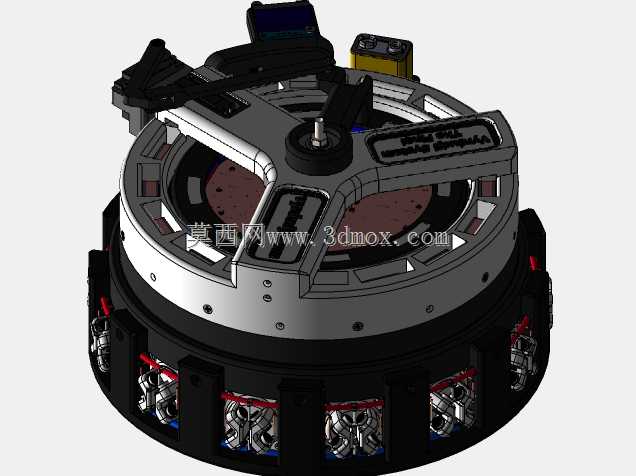

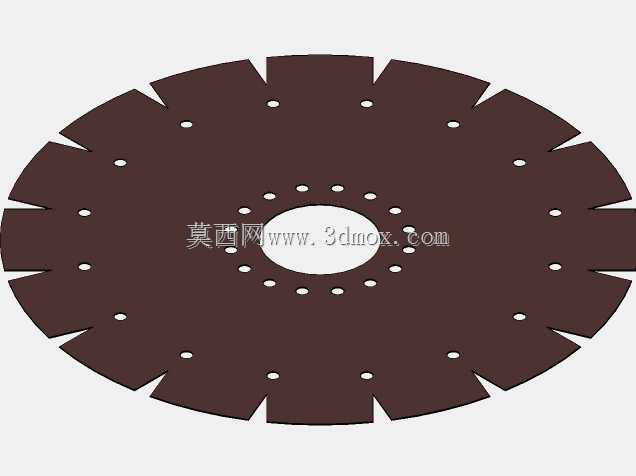

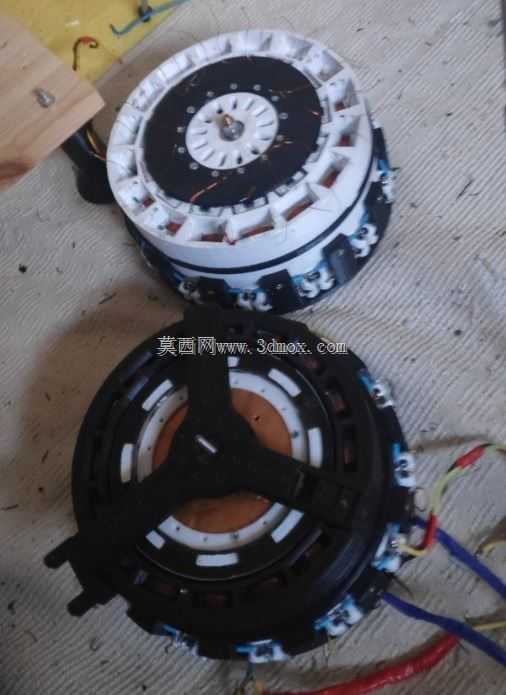

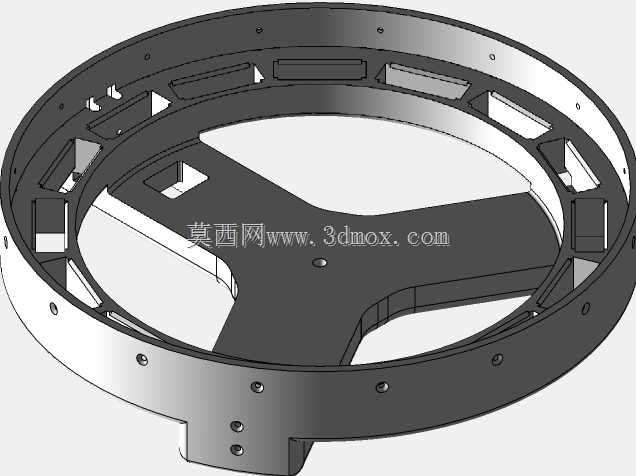

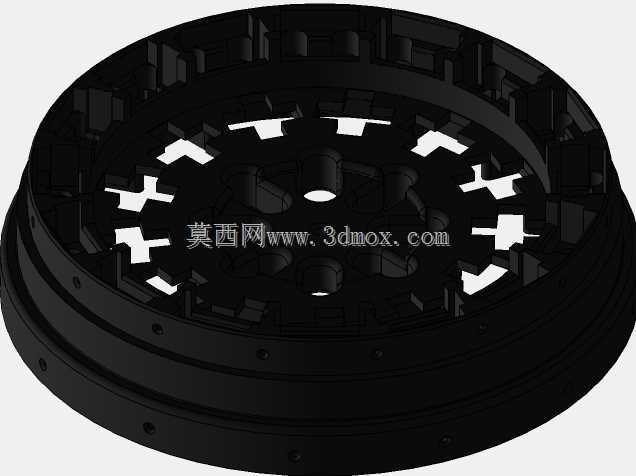

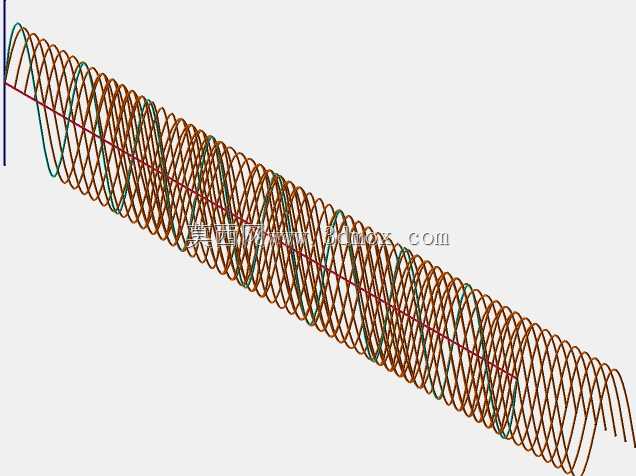

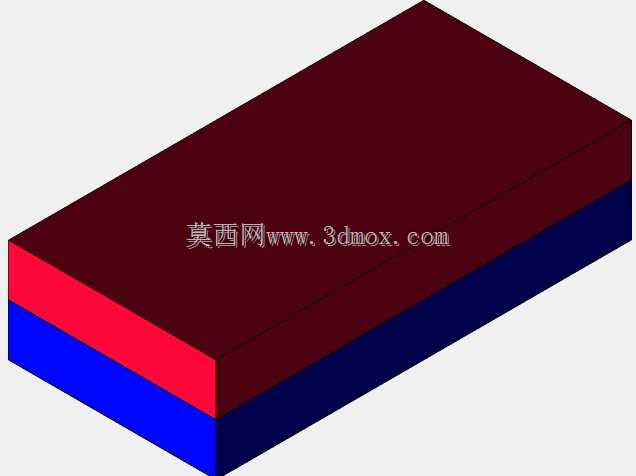

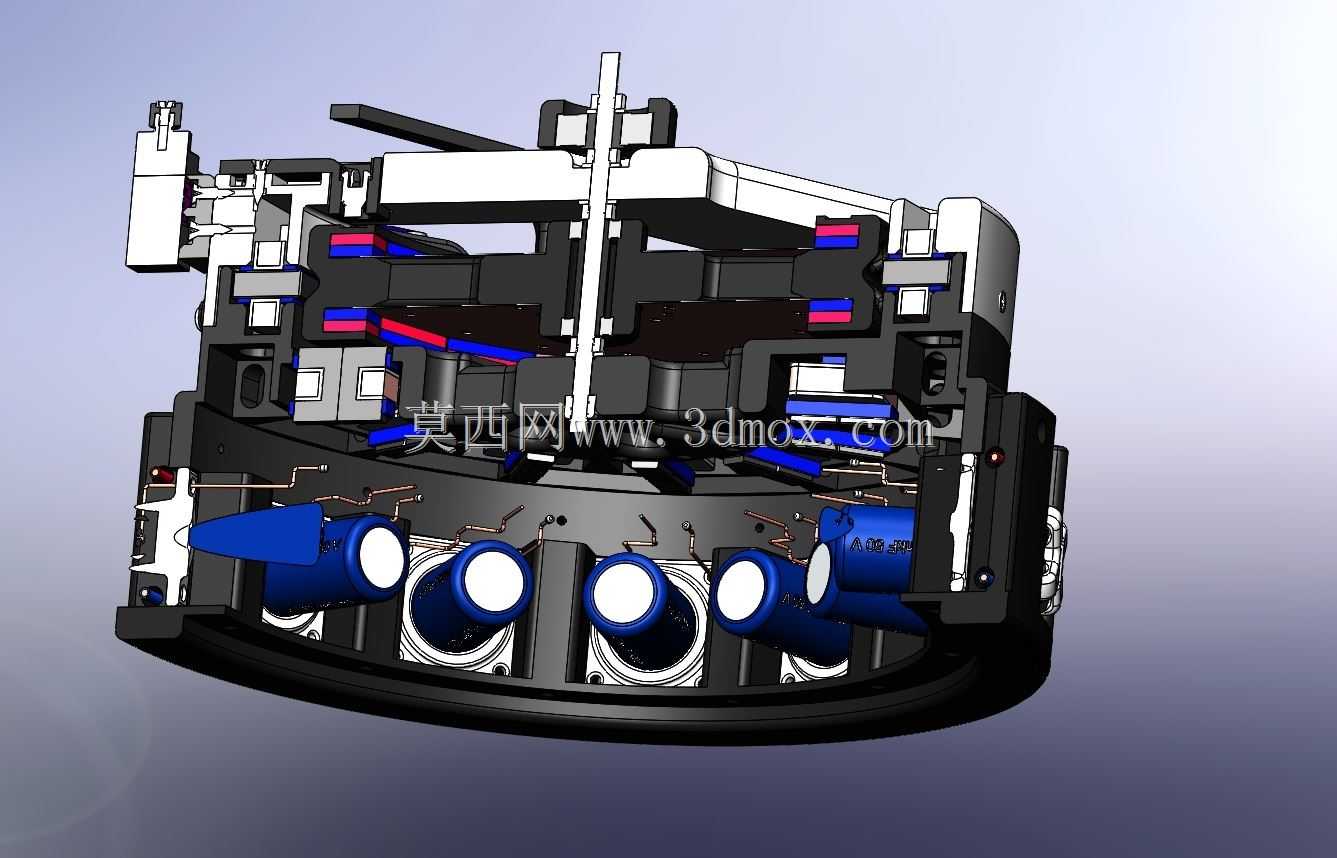

这款多相电动发电装置，核心采用十三相螺旋线圈绕组搭配对应转子磁路结构，可应用在特种低压发电场景、实验教学电磁研究平台、小型离网供电单元以及对供电纹波有极高要求的精密设备供电场景中，区别于常规三相发电设备，多相绕组结构能够大幅降低输出电能的纹波系数，在不额外增加大容量滤波组件的前提下，输出更平滑的电能，适配对电源稳定性敏感的科研仪器、特殊通讯设备的供电需求。装置整体采用圆盘式径向布局，核心结构分为定子绕组单元、转子磁钢单元、端盖固定组件以及外接接线模块几个部分，螺旋式线圈的排布设计，能够在有限的径向空间内提升绕组的有效切割长度，相比同体积常规排布绕组的发电装置，可提升约15%的电能转换效率，同时多相结构的容错能力更强，单组线圈出现故障时，剩余绕组仍可维持基础供电输出，不会出现整机停转的问题，大幅提升特殊场景下的供电可靠性。设计过程中优先考虑了磁路的闭合完整性，定子铁芯采用叠片式结构降低涡流损耗，每一组螺旋线圈都对应独立的磁路通道，避免相邻相之间的磁干扰，转子磁钢采用Halbach阵列排布方式，将磁场集中在绕组侧，降低转子背铁的磁损耗，同时减少装置对外的电磁泄漏，适配对电磁兼容有要求的使用场景。外形上整体为圆柱式圆盘结构，安装边界预留了均匀分布的固定孔位，可直接适配标准法兰安装场景，端盖位置预留了接线端子的安装槽位，无需额外改造即可完成接线作业，转子轴端采用标准轴径设计，可直接联轴器接外部动力输入源，也可作为电动机使用时对接负载输出端，整体结构紧凑，所有线圈组件都做了模块化设计，单组线圈损坏时可单独拆卸更换，无需拆解整个定子总成，大幅降低后期维护的成本与操作难度。装置的气隙设计经过反复优化，在保证转子转动无剐蹭的前提下，尽可能压缩气隙间距，提升磁通量的利用率，绕组的固定结构采用耐高温绝缘骨架，可承受长时间满负载运行的温升，避免高温环境下出现绝缘失效的问题，适配长时间连续运行的工作场景。
