双28BYJ-48步进电机集成安装座结构设计

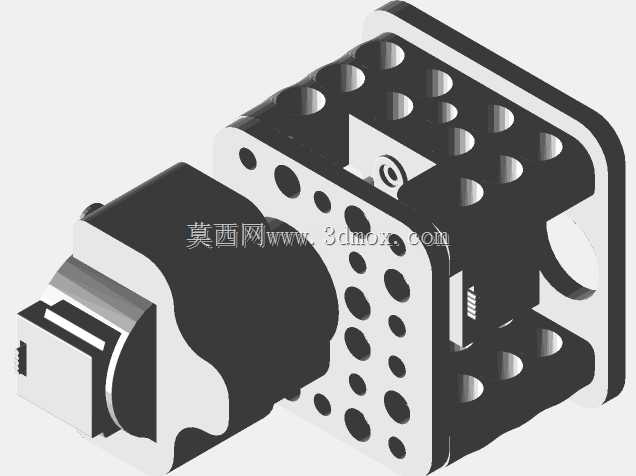

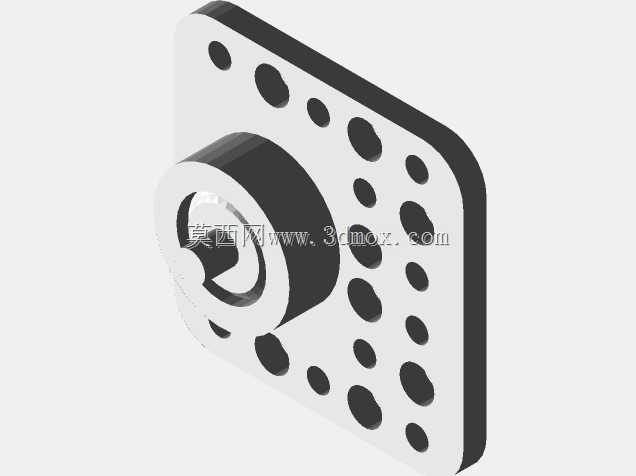

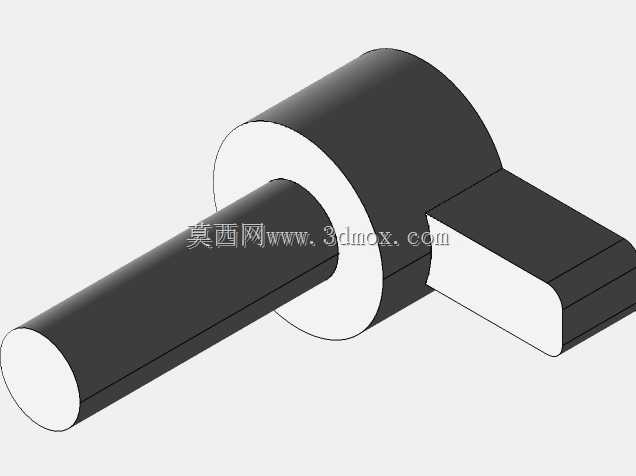

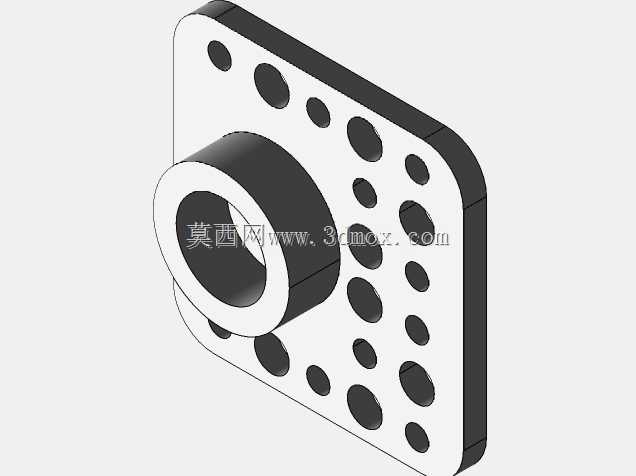

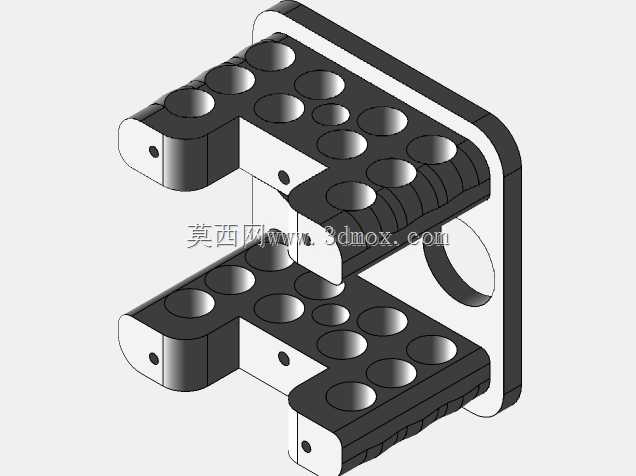

这款双步进电机集成安装结构，主要面向小型自动化执行场景的动力输出需求设计，常见应用在小型桌面机械臂关节驱动、智能小车转向与动力集成、小型自动化送料机构的动力排布、3D打印设备的辅助送料模组、教学演示类机械实训平台等场景，解决狭小安装空间内双步进电机排布杂乱、固定精度不足、传动同轴度难保证的实际问题。结构整体采用一体化镂空安装基座设计，基座主体做了多组规则排布的圆形减重孔，在保证整体结构刚性的前提下尽可能降低模组自重，适配对负载重量敏感的小型移动类设备安装需求。基座的电机安装位做了精准的止口定位设计，能够完全贴合28BYJ-48步进电机的前端安装凸台，避免电机运行过程中出现径向偏移，保证动力输出的同轴度，减少传动过程中的抖动与扭矩损耗。基座侧面预留了多组不同规格的安装孔位，既可以通过侧边孔位将整个双电机模组直接固定在设备的安装立板上，也可以通过端面的孔位外接传动轮、输出轴套等传动配件，适配V型槽轮、同步带轮、齿轮等多种常见传动件的安装需求，搭配15毫米规格的V型槽轮使用时，能够直接作为小型行走机构的动力输出单元，无需额外设计转接固定件。设计过程中充分考虑了双电机并排安装的走线空间，基座中部预留了足够的走线槽位，能够容纳两台电机的引出线束，避免线束与运动部件发生干涉摩擦，提升设备长期运行的可靠性。安装边界方面，整体结构的安装孔位间距完全匹配28BYJ-48电机的标准安装尺寸，基座的整体厚度控制在紧凑范围内，不会占用过多的设备内部安装空间，电机安装后输出轴的伸出长度经过精准核算，既能够保证传动件的安装固定强度，也不会出现轴伸过长导致的径向跳动问题。结构的受力部位做了加厚处理，在电机频繁正反转、输出额定扭矩的工况下，不会出现基座变形、安装位松动的问题，能够长期保持稳定的安装精度，适配长时间连续运行的小型自动化设备使用需求。
