叉型铰接连接座机械构件

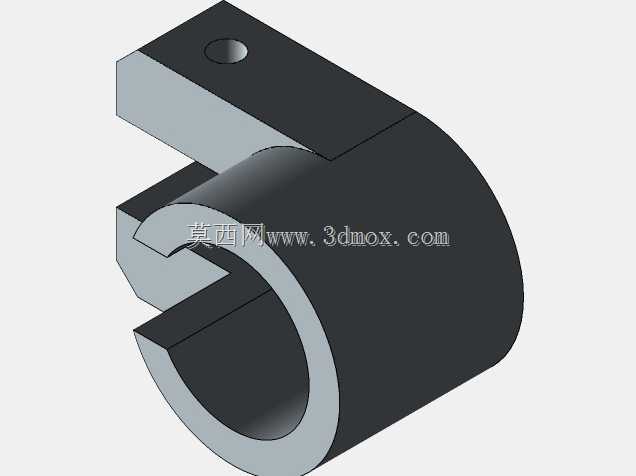

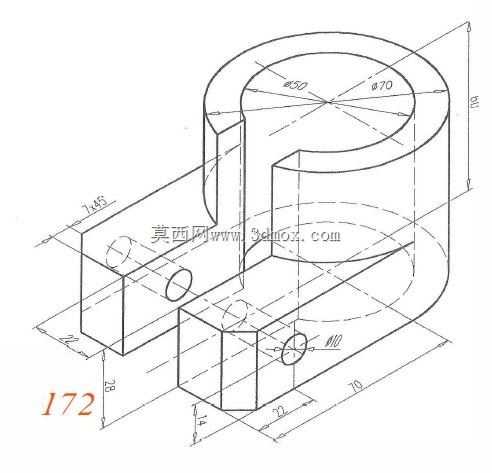

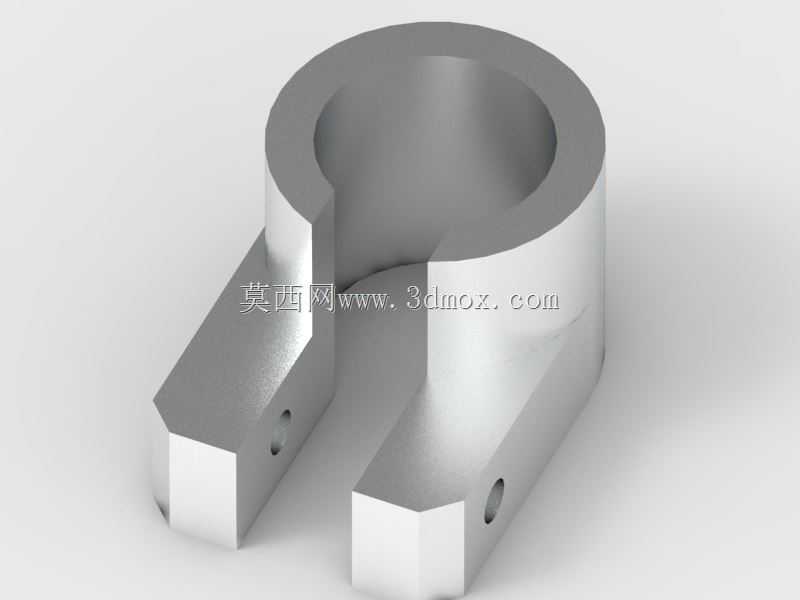

该叉型铰接连接座是工业传动与支撑系统中常用的铰接类核心构件，主要应用于各类需要实现往复摆动、角度调整的机械连接场景，常见于自动化生产线的连杆传动机构、工程设备的铰接支撑部位、轻工机械的动作执行单元连接处，能够在两个相对运动的部件之间传递载荷同时允许一定角度的相对转动，避免刚性连接带来的应力集中问题，保障设备运行过程中动作的顺畅性与结构稳定性。从实际用途来看，这类构件主要承担铰接支点的作用，上部的半环形内孔用于配套对应直径的铰接销轴，实现与配套杆件的转动配合，下部两个对称的叉型支脚则通过侧面的安装孔与固定基座或者活动摆臂进行锁止连接，将上部铰接部位传递的载荷均匀分散到两个支脚结构上，避免单点受力导致的结构变形。在功能特性设计上，该构件采用对称式叉型布局，上部半环结构的内孔做了高精度的同轴度设计，能够保证销轴装配后转动无卡滞，两个支脚的侧面安装孔位置做了沉台处理，安装时紧固件的头部可以完全沉入沉台内，不会突出构件表面干涉相邻部件的运动轨迹；支脚的端部做了切角处理，既能够减少构件整体重量，也可以在安装时避开基座上的凸起结构，降低安装对位的难度。设计思路上，该构件优先保障结构强度与装配便利性的平衡，整体采用一体化成型的结构设计，避免拼接结构带来的强度薄弱点，上部环形结构与下部叉型支脚的过渡位置做了圆弧过渡处理，能够有效分散载荷传递过程中的应力集中，避免长期交变载荷作用下过渡位置出现疲劳断裂；两个支脚的间距经过精准计算，既能够保证配套铰接部件的摆动空间，也不会因为间距过大导致整体结构尺寸冗余，侧面安装孔的位置设置在支脚受力的中心线上，能够让紧固件承受的剪切力均匀分布，提升连接的可靠性。在外形尺寸与安装边界方面，该构件上部半环的内孔直径适配常规标准铰接销轴规格，整体高度控制在满足铰接摆动行程的最小范围内，两个支脚的外侧宽度适配常规安装基座的槽宽尺寸，侧面安装孔的中心距符合通用机械配件的安装孔位标准，安装时不需要对配套基座做额外的打孔改造，能够直接替换同规格的老旧铰接构件，降低设备维护的改造成本；构件的整体外轮廓没有尖锐凸起，所有棱边都做了微小的倒角处理，既能够避免安装过程中划伤操作人员，也能够减少构件搬运过程中因为磕碰导致的边缘变形，保障装配精度。
