叉型双孔连接固定块结构设计

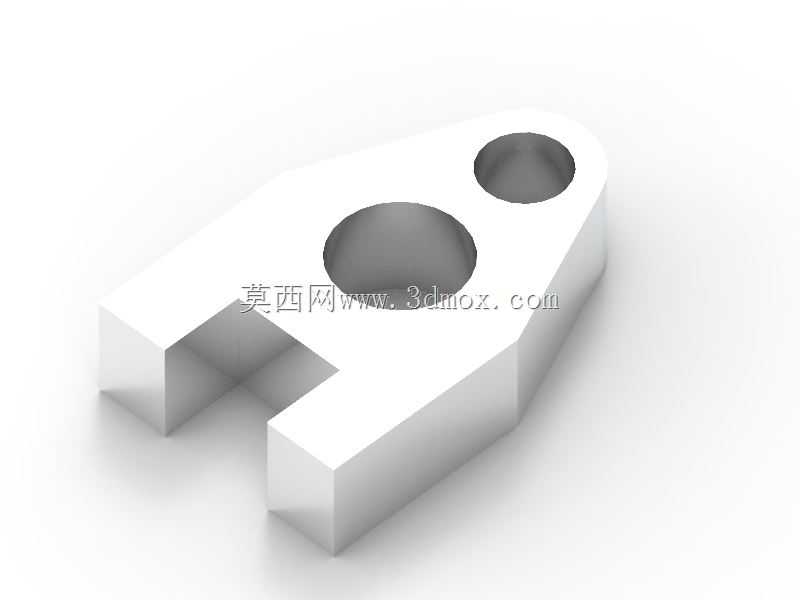

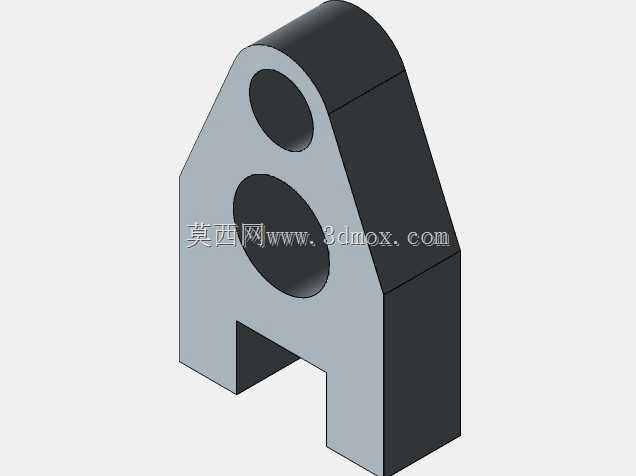

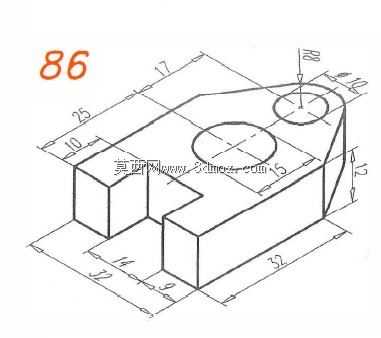

该零件属于机械传动与连接系统中的基础承载固定构件，主要应用在轻工自动化生产线、小型输送设备、工装夹具定位单元以及非标自动化设备的连杆传动副中，作为两个运动部件或固定部件与运动部件之间的衔接载体，承担载荷传递、位置限定、运动导向的核心作用，能够在往复摆动、小幅直线位移的工况下保持连接结构的稳定性，避免连接部位出现松脱、错位、载荷集中断裂的问题。从功能特性来看，零件采用一体式块状结构设计，主体为带开口叉型的实心块体，叉型开口的槽宽尺寸经过公差匹配设计，能够恰好嵌入对应厚度的连接耳板，实现径向的位置限位，避免连接后出现横向窜动；块体上设置两个不同直径的同轴沉孔，大直径孔作为主连接销轴的安装位，可适配对应直径的圆柱销轴、螺栓轴类零件，承担主要的载荷传递作用，小直径孔作为辅助定位孔，可安装定位销或者小规格紧固螺钉，防止主销轴在长期往复载荷下出现转动、窜出的问题，两个孔的中心距经过严格的尺寸链计算，能够匹配对应连接部件的安装孔位，保证装配后运动副的活动间隙处于合理范围，既不会出现卡滞也不会出现旷量过大的问题。从设计思路来看，该零件优先考虑了结构强度与装配便捷性的平衡，整体采用等强度设计思路，块体的壁厚从孔位到叉型端部逐步过渡，没有出现急剧的截面变化，能够有效降低应力集中系数，在承受交变冲击载荷时不会在转角位置出现应力断裂；零件的所有棱边都做了小尺寸倒角处理，既能够去除加工过程中产生的毛刺，避免装配时划伤操作人员，也能够在装配时起到导向作用，让销轴、连接件能够更顺畅地对位安装，叉型槽的内侧端面与块体底面保持严格的垂直公差，保证装配后连接的两个部件保持正确的相对角度，不会出现偏载导致的零件磨损加剧问题。从安装边界来看，零件的整体外轮廓尺寸适配小型传动机构的安装空间，叉型开口的深度满足连接耳板的嵌入深度要求，安装时仅需要将叉口对准待连接的耳板插入，对齐孔位后穿入主销轴与定位销即可完成装配，不需要额外的复杂调整，零件的底面为平整安装面，可作为固定安装时的定位基准面，贴合在设备的安装基板上时能够保证足够的接触面积，降低单位面积的承压，避免长期受压出现表面压溃变形的问题，整体结构没有冗余的设计特征，在满足结构强度与功能需求的前提下尽可能压缩了零件体积与材料用量，兼顾了制造成本与使用性能。
