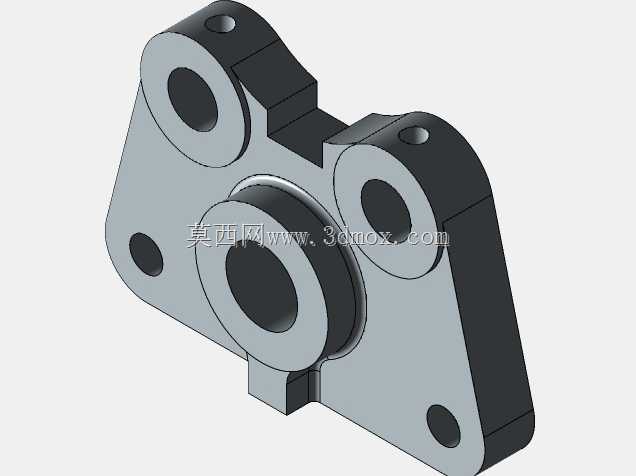

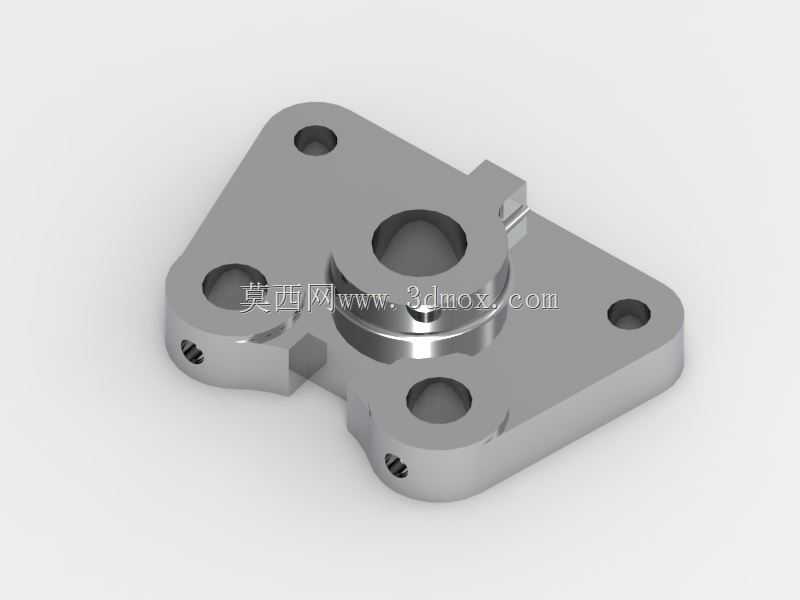

异形多孔带凸台机械安装连接基座

这款异形多孔带凸台的安装连接基座，是工业传动与执行机构配套场景中十分常见的支撑定位零件，广泛应用在轻工自动化生产线、小型动力传输单元、精密检测设备的模组搭建环节，主要承担轴类零件的径向定位、相邻功能组件的连接固定作用，能够在紧凑的设备安装空间内，同时实现承载、定位、导向多重功能，替代传统拼接式支座减少装配累计误差。从实际使用场景来看，这类基座常配套在小型凸轮传动机构、气动摆台模组、精密送料组件的安装端，上方带内孔的凸台结构用于嵌套衬套或滚动轴承，为穿插的转轴提供稳定的回转支撑，避免转轴运行过程中出现径向窜动；基座本体上分布的多个沉头通孔，分别对应不同方向的安装固定需求，既可以通过螺栓将基座整体锁紧在设备安装面板上，也可以借助侧边的螺纹孔安装限位挡片、传感器支架等附属配件，无需额外拓展安装板就能完成周边辅件的固定，大幅压缩模组的整体占用空间。在设计思路上，这款基座采用了一体化铣削成型的结构方案，没有采用焊接拼接的形式，从根源上避免了焊接变形带来的位置精度偏差，整体轮廓根据安装空间做了异形切边处理，在保证结构强度的前提下尽可能去除多余材料，降低零件自身重量的同时，也避开了周边其他组件的运动干涉范围。凸台部分做了加厚加高处理，提升轴承安装位的接触长度，让转轴支撑的受力分布更均匀，减少局部应力集中；基座底板的厚度经过受力校核，能够承受转轴传递的径向载荷与小幅轴向冲击，不会在长期运行后出现底板变形导致的转轴偏心问题。从安装边界来看，基座整体外轮廓为不规则切边板状，最长边尺寸适配常规100mm间距的安装孔位，凸台中心高度与配套转轴的中心高严格匹配，各个安装孔的位置公差控制在0.02mm范围内，保证安装后转轴与相邻传动轮的同轴度要求；底板上的沉头孔深度适配常用内六角螺栓的头部尺寸，安装后螺栓头不会突出基座表面，避免与运动部件发生刮擦，侧边的两个螺纹孔采用细牙螺纹，安装附属配件时锁紧更稳定，不会因为设备运行的振动出现松动。零件所有棱边都做了小倒角处理，既去除加工毛刺避免安装时划伤操作人员，也能在装配过程中起到导向作用，让配套零件的嵌套安装更顺畅。
