自动化生产线十种常用取放执行机构合集

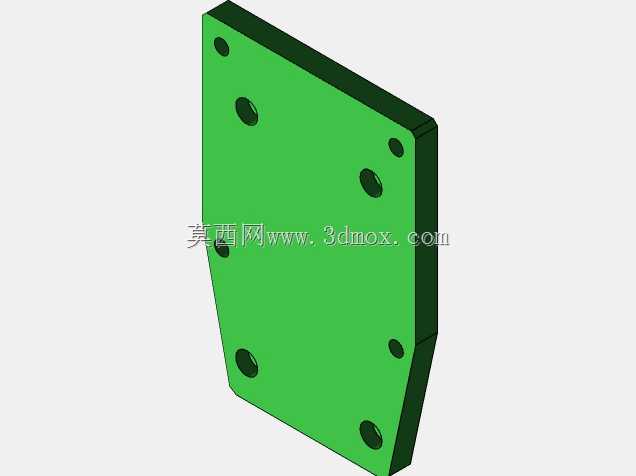

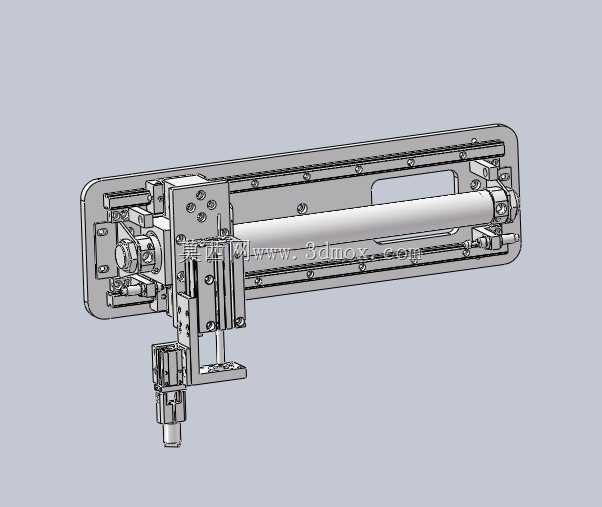

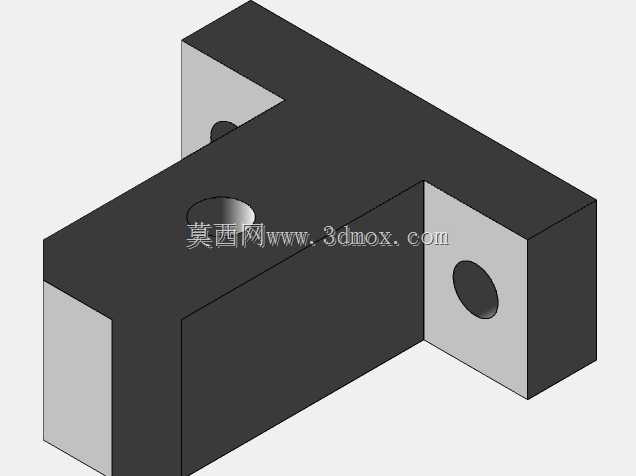

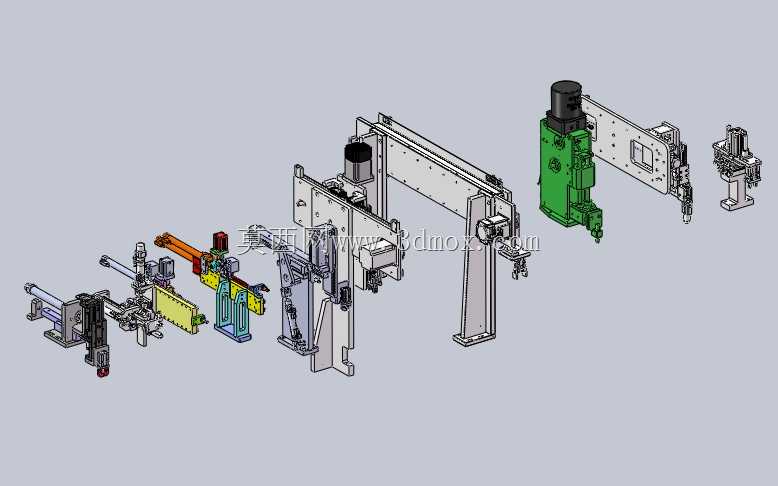

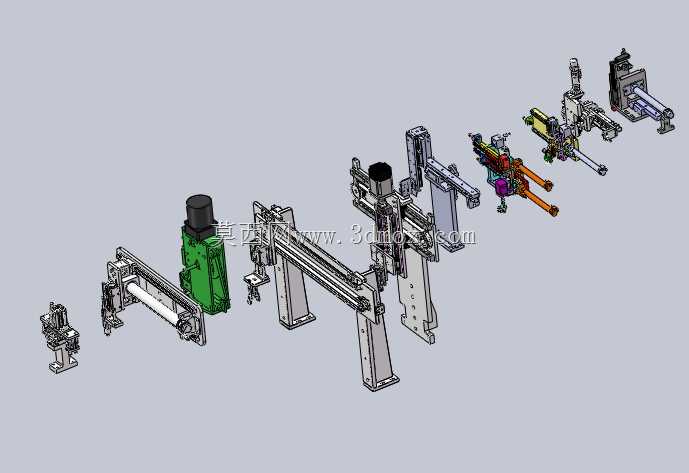

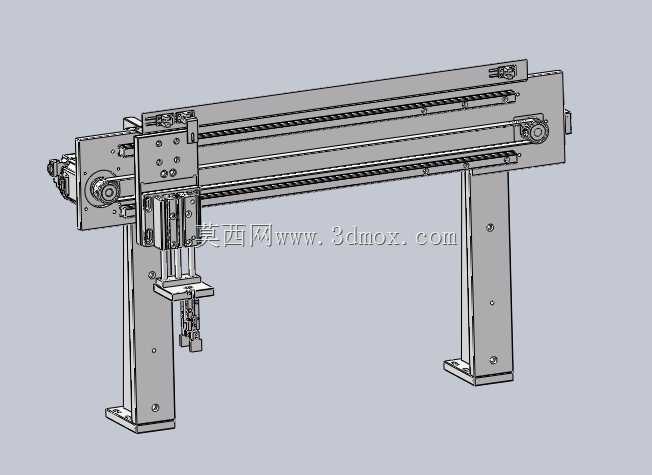

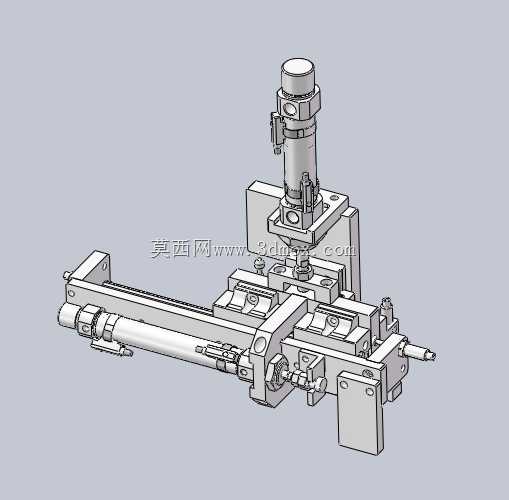

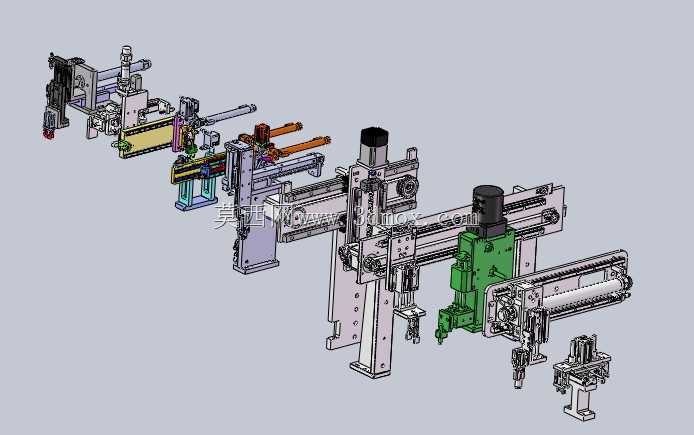

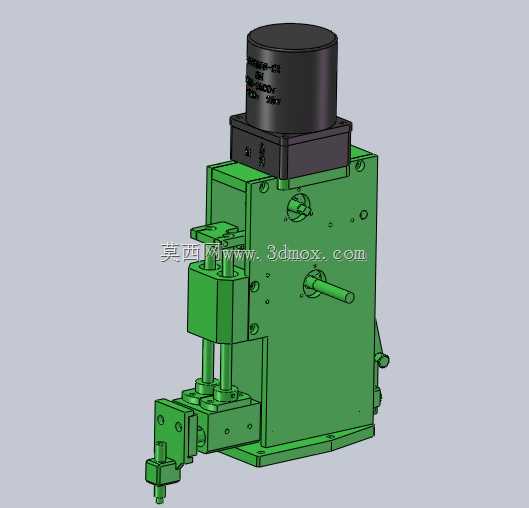

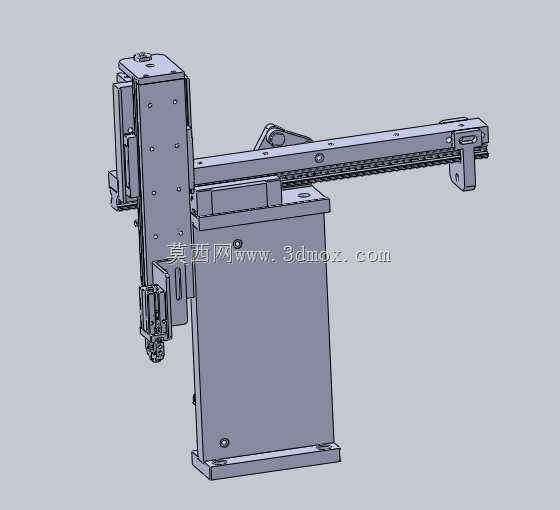

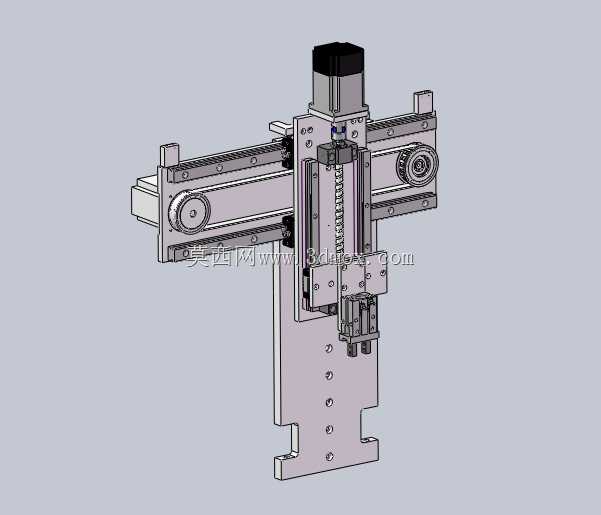

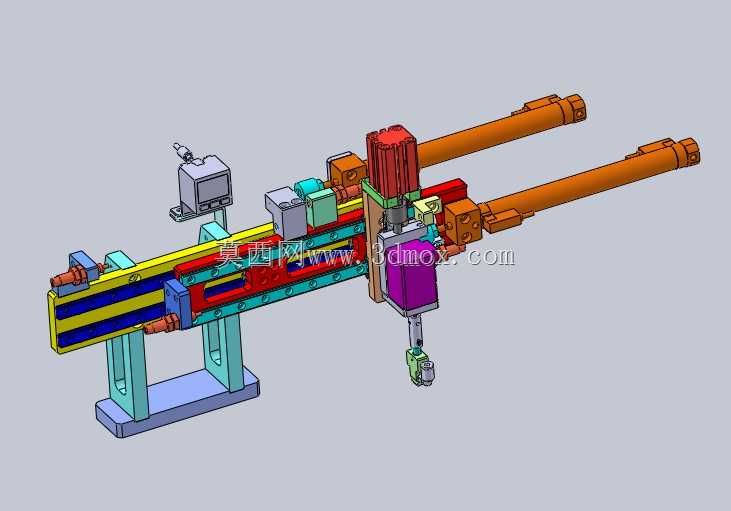

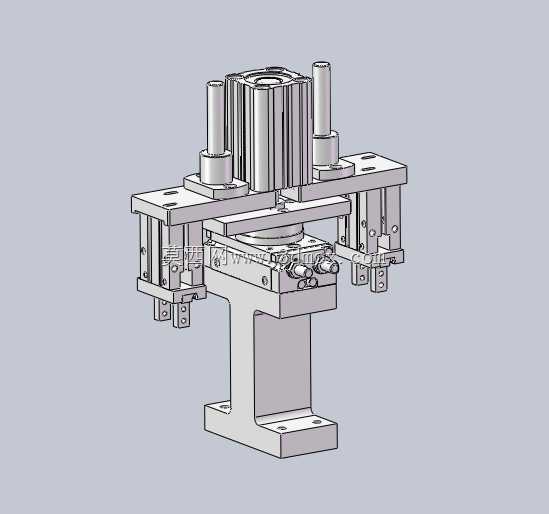

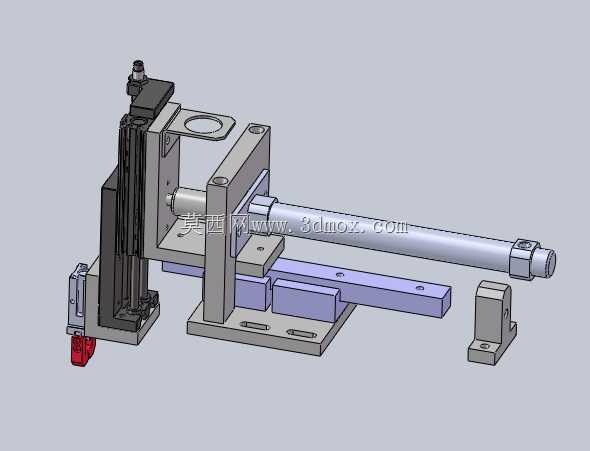

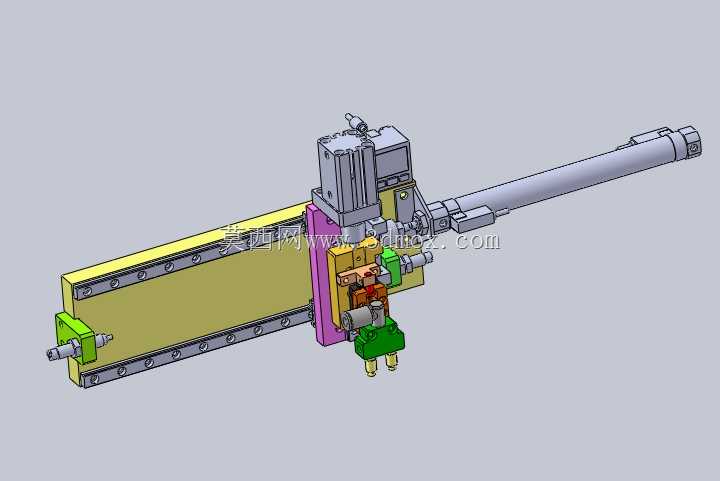

这套取放执行机构合集，覆盖了3C电子、包装印刷、轻工装配、新能源零部件加工等多个离散制造场景的物料移栽需求，可适配不同重量、尺寸、材质的工件搬运作业，从微型精密电子元件的轻量取放，到中小型结构件的重载移栽，都能找到对应的成熟结构参考。不同机构的实际用途各有侧重：悬臂式单轴取放结构适合窄空间内的短距离直线移栽，多用于工位间的工件传递；带多轴调节的组合式取放结构可适配多工位同步作业，能在一次行程内完成取料、移位、放料的多步动作；带缓冲结构的下压式取放组件适合层压、填充工位的工件压合与取放一体作业，可避免刚性接触损伤工件表面；侧置式夹取机构适合狭小安装空间内的侧向取料，常见于包装线的物料装填工序；带旋转轴的取放组件可完成工件姿态调整，适配需要翻面、转位的装配工序。从设计思路来看，所有机构均遵循模块化设计逻辑，将驱动单元、传动组件、执行末端、安装基座做了标准化拆分，工程师可根据实际产线的节拍要求、负载参数、安装空间快速选型组合，无需从零开始做结构推演。不同机构的安装边界做了明确的适配设计：小型轻载取放机构的安装基座预留了标准铝型材安装槽，可直接固定在常规4040、4080铝型材机架上，横向行程覆盖100mm到500mm区间，竖直行程适配50mm到200mm的常规工位高度差，整体宽度控制在150mm以内，不会占用过多产线横向空间；中载型悬臂取放机构的安装底板做了加强筋设计，可承载最大5kg的工件负载，悬臂伸出长度最大可达800mm，适配跨工位的长距离移栽需求，安装时只需在机架对应位置预留4个M8螺栓固定孔即可完成装配；带导向轴的精密取放机构做了双直线导轨限位，重复定位精度可达±0.02mm，适合精密装配场景的高精度取放作业，整体安装高度控制在600mm以内，可适配多数洁净车间、装配线的层高限制。所有机构的传动部分均做了防护设计，可避免车间粉尘、碎屑进入传动副影响使用寿命，执行末端预留了标准夹爪、吸盘的安装接口，可根据工件材质快速更换真空吸盘、气动夹爪、磁吸头等不同末端执行件，无需对主体结构做二次改造。
