半导体晶圆ERC精密切割加工设备

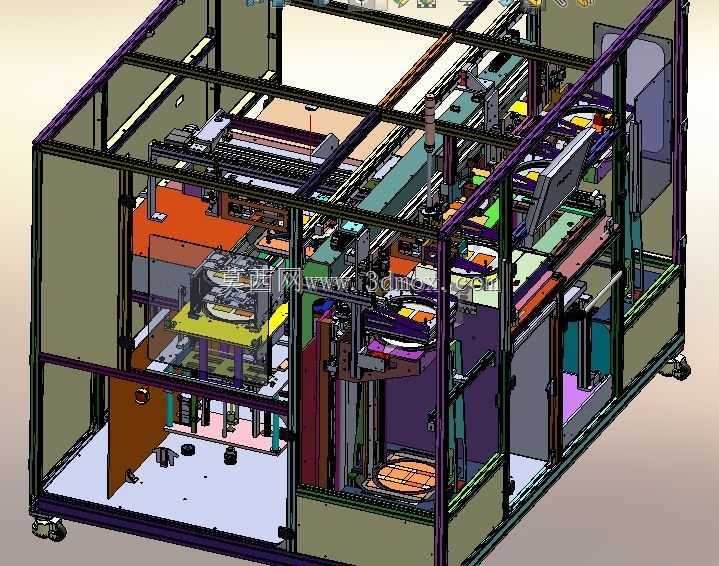

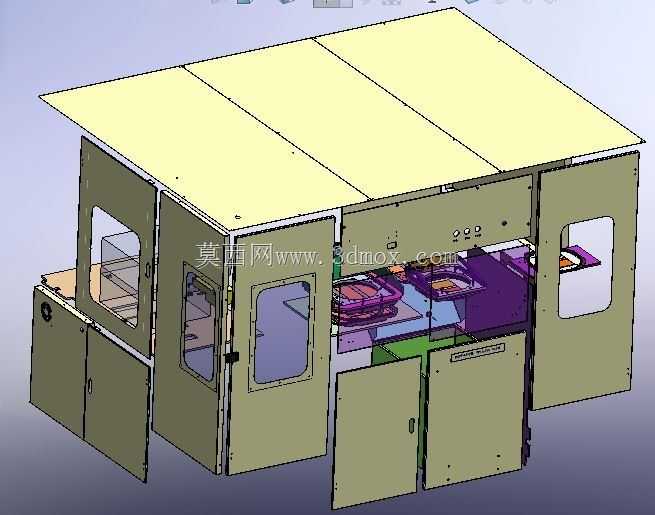

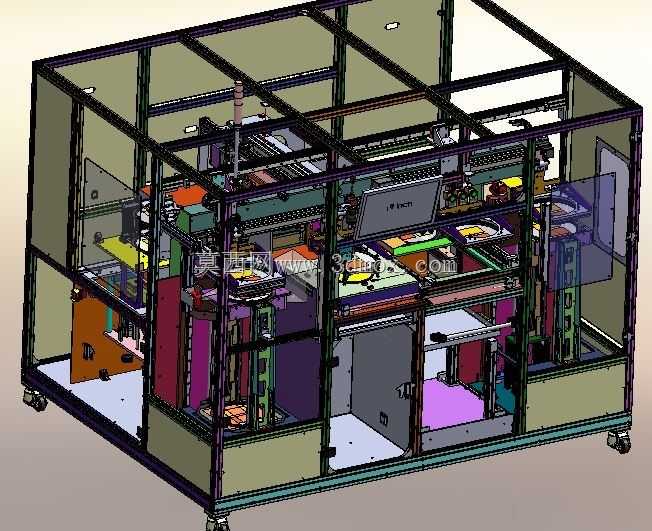

该设备主要面向半导体制造前道晶圆加工环节，适配6至12英寸规格晶圆的精密切割工序，可部署在晶圆测试后分切、晶圆减薄后划片的核心工位，衔接晶圆上料、视觉对位、切割加工、下料分拣的完整制程链路，替代传统半人工划片作业模式，解决小批量多规格晶圆加工时的对位偏差、切割崩边、产能不足等行业痛点。设备整体采用欧标工业铝型材搭建封闭式机架，底部配置重载万向脚轮与可调支撑脚，整体安装边界控制在长2200mm、宽1500mm、高1900mm范围内，可直接适配标准千级洁净车间的设备布局要求，机架外侧搭配可拆卸亚克力防护门板与安全联锁开关，既能够阻挡切割过程中产生的碎屑、切削液飞溅，也可在门板异常开启时触发设备急停，保障作业人员操作安全。设备内部采用模块化分区设计思路，沿物料流转方向依次设置上料缓存工位、双轴视觉对位单元、高精度切割主轴模组、废料收集舱、下料规整工位，各功能模块通过直线电机传动模组实现物料的精准转运，对位单元配置高分辨率工业相机与远心镜头，可自动识别晶圆表面的切割道标记，自动补偿晶圆放置角度偏差与位置偏移，对位精度控制在±0.01mm范围内。切割主轴采用高速气浮主轴设计，转速可根据晶圆材质、切割厚度在10000至60000rpm区间自适应调节，搭配专用切削液冷却喷淋管路，可有效降低切割过程中的热变形与晶圆崩边率，切割完成的晶圆经负压吸附工位转运至下料托盘，过程中配置静电消除装置消除晶圆表面静电，避免静电击穿晶圆内部电路。设备操作侧内嵌触控人机交互界面，可直接调取不同规格晶圆的加工参数配方，支持切割路径自定义、加工状态实时监控、故障自动报警提示功能，无需复杂编程即可快速切换生产品种，适配半导体封测厂、晶圆代工厂的柔性生产需求，设备内部预留了充足的维护操作空间，各功能模块采用快拆式安装结构，日常更换主轴耗材、清洁维护时无需拆解整体机架，可大幅缩短设备停机维护时长。
