罗森伯格N型11GHz四孔法兰同轴连接器

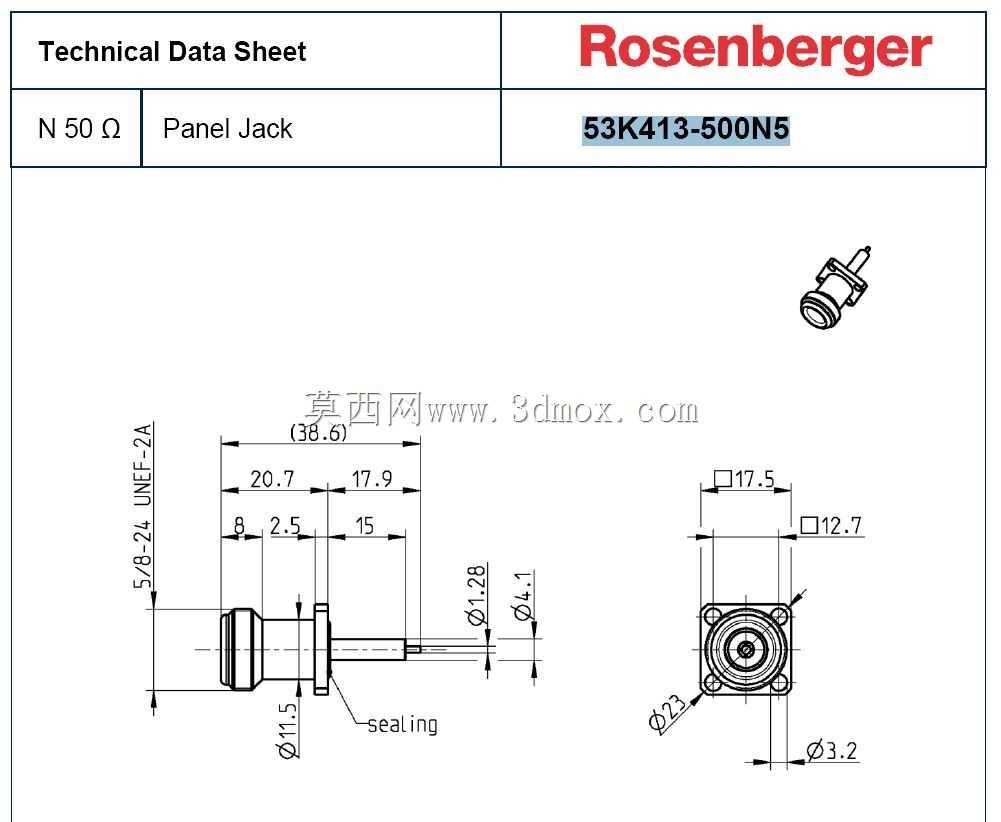

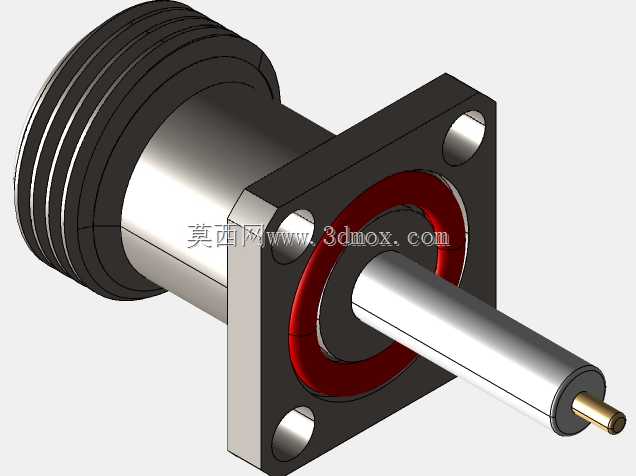

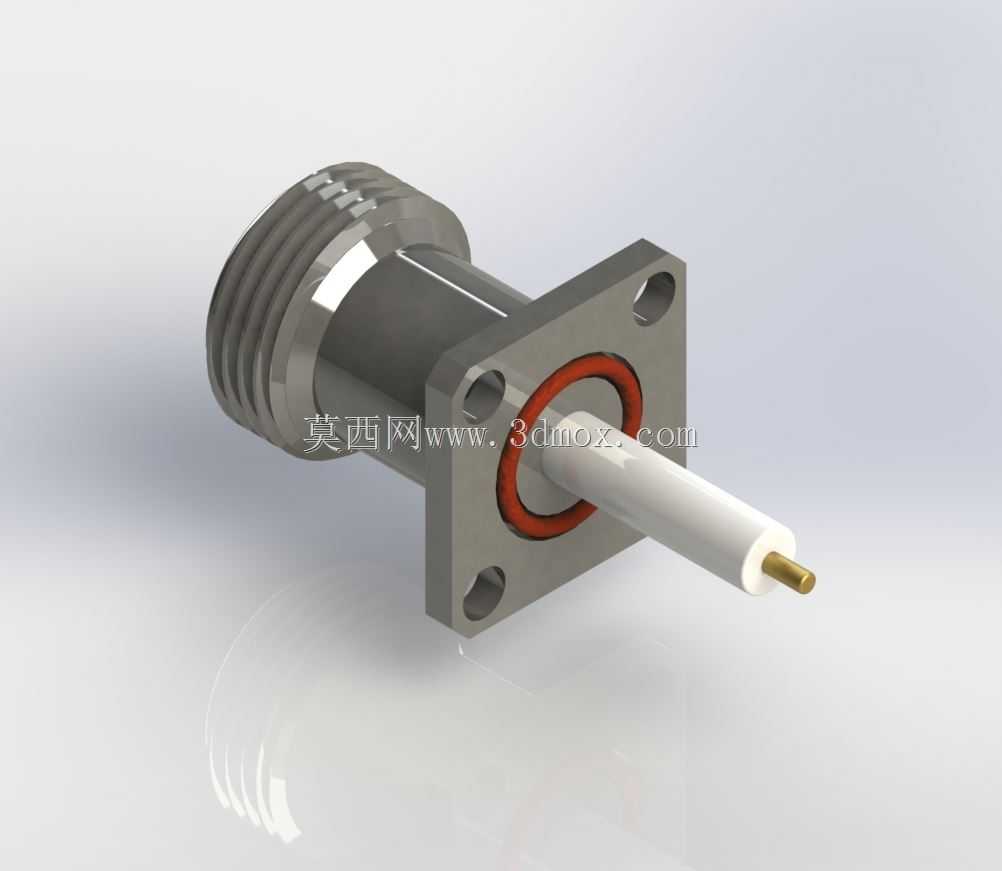

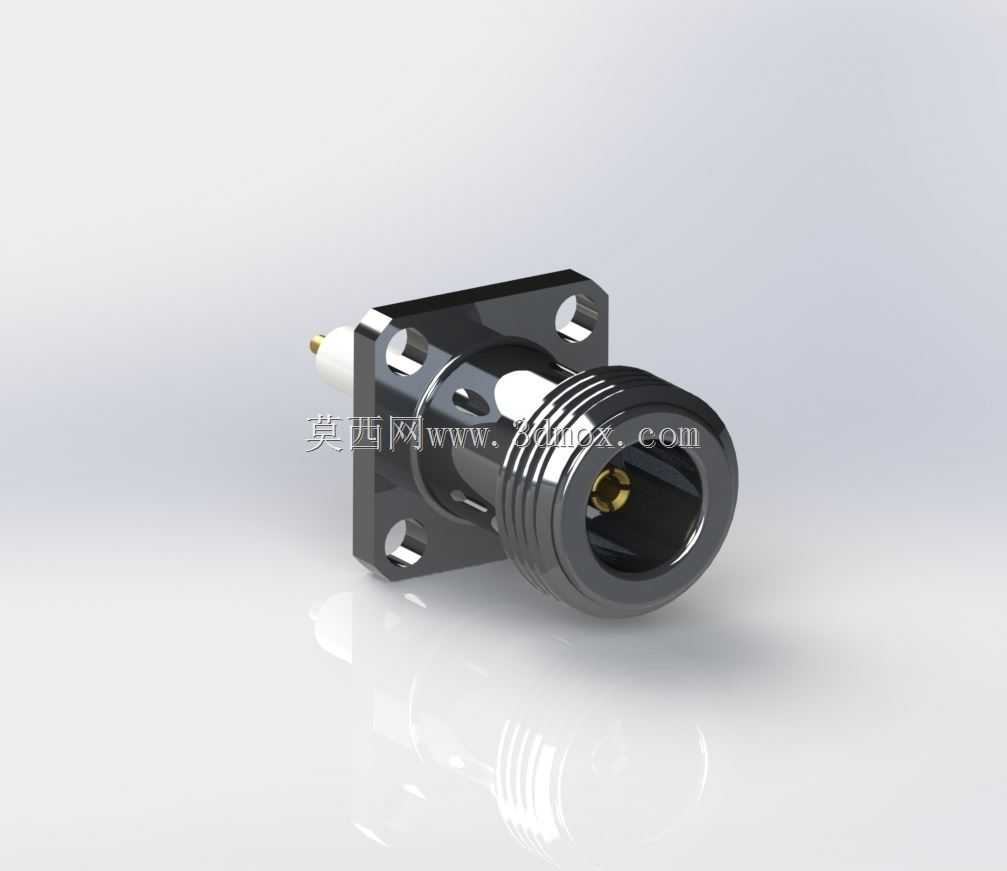

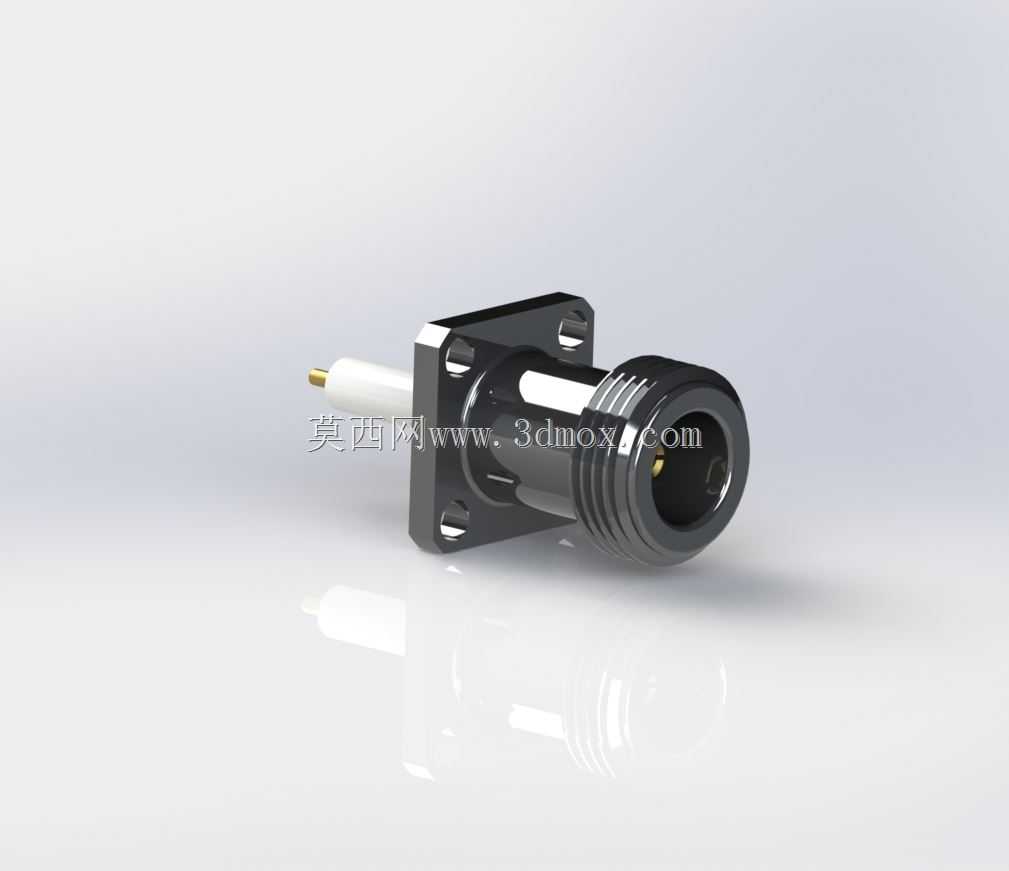

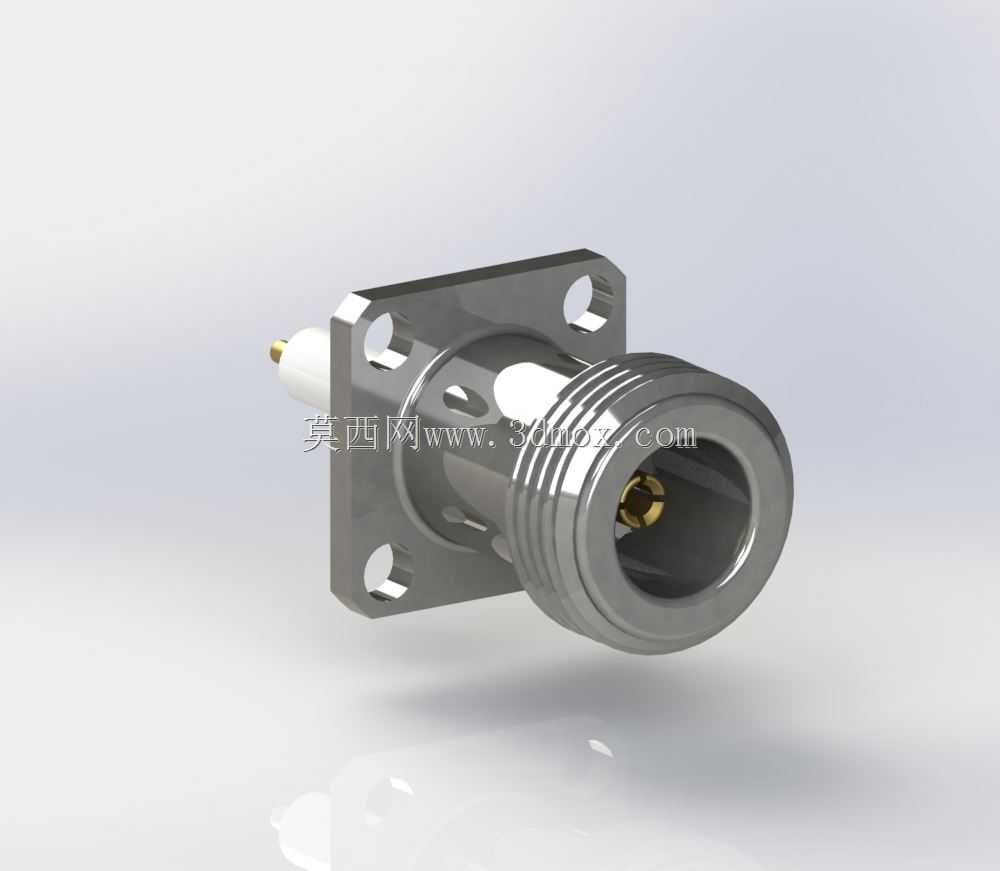

这款射频同轴连接器主要面向微波通讯、射频测试、基站天线馈线连接等高频信号传输场景，是射频链路中实现同轴电缆与设备面板稳固连接的核心部件，能够在复杂电磁环境下保障11GHz频段内信号的低损耗、低驻波传输，避免信号反射与外界电磁干扰影响链路性能。在实际使用中，这类连接器常被安装在通讯设备机箱面板、天线馈电端口、射频测试仪器的接口端，承担射频信号的导通与物理固定作用，适配波导、喇叭天线等高频器件的连接需求，可在宽频段范围内维持稳定的阻抗匹配特性，减少信号传输过程中的能量衰减。产品采用四孔法兰安装结构，法兰为17.5mm正方形结构，孔位布局规整，安装时可通过四颗紧固件将连接器牢牢固定在设备面板上，相比单孔或螺纹直插式结构，四孔法兰的抗振动、抗拉扯性能更优异，能够在户外基站、车载通讯设备等存在振动冲击的使用场景下保持连接可靠性，不会因外力晃动出现接口松动、信号中断的问题。连接器接口端采用标准N型外螺纹内孔结构，可与同规格的N型公头连接器实现精准旋合，接口内部的接触件采用弹性接触设计，保证多次插拔后仍能维持稳定的接触电阻，避免接触不良引发的信号失真。产品内部设计有15毫米长的特氟龙延长绝缘介质，能够精准固定中心导体位置，维持50欧姆的特性阻抗匹配，中心导体直径为1.7毫米，与绝缘介质、外导体的尺寸配合经过精确计算，可在DC到11GHz的频段内将电压驻波比控制在较低水平，在11GHz频点处的信号回波损耗满足高频传输要求。设计过程中针对小尺寸法兰的结构强度做了优化，法兰盘厚度经过力学仿真验证，在满足安装紧固力要求的前提下尽可能压缩轴向尺寸，适配设备面板的薄型化设计趋势；连接器尾部的中心导体伸出端可与同轴电缆内芯或设备内部微带线实现焊接连接，绝缘介质的长度设计兼顾了1/4波长阻抗变换的需求，在2GHz起始频段到11GHz全频段内实现平滑的阻抗过渡，避免因结构突变引发的信号反射。安装时需注意法兰安装面与设备面板之间的贴合平整度，避免因安装倾斜导致接口同轴度偏差，影响高频性能表现，四孔的安装孔距适配行业通用的面板开孔尺寸，可直接替换同规格的其他品牌连接器，无需额外修改设备面板的开孔结构，具备良好的互换性。
