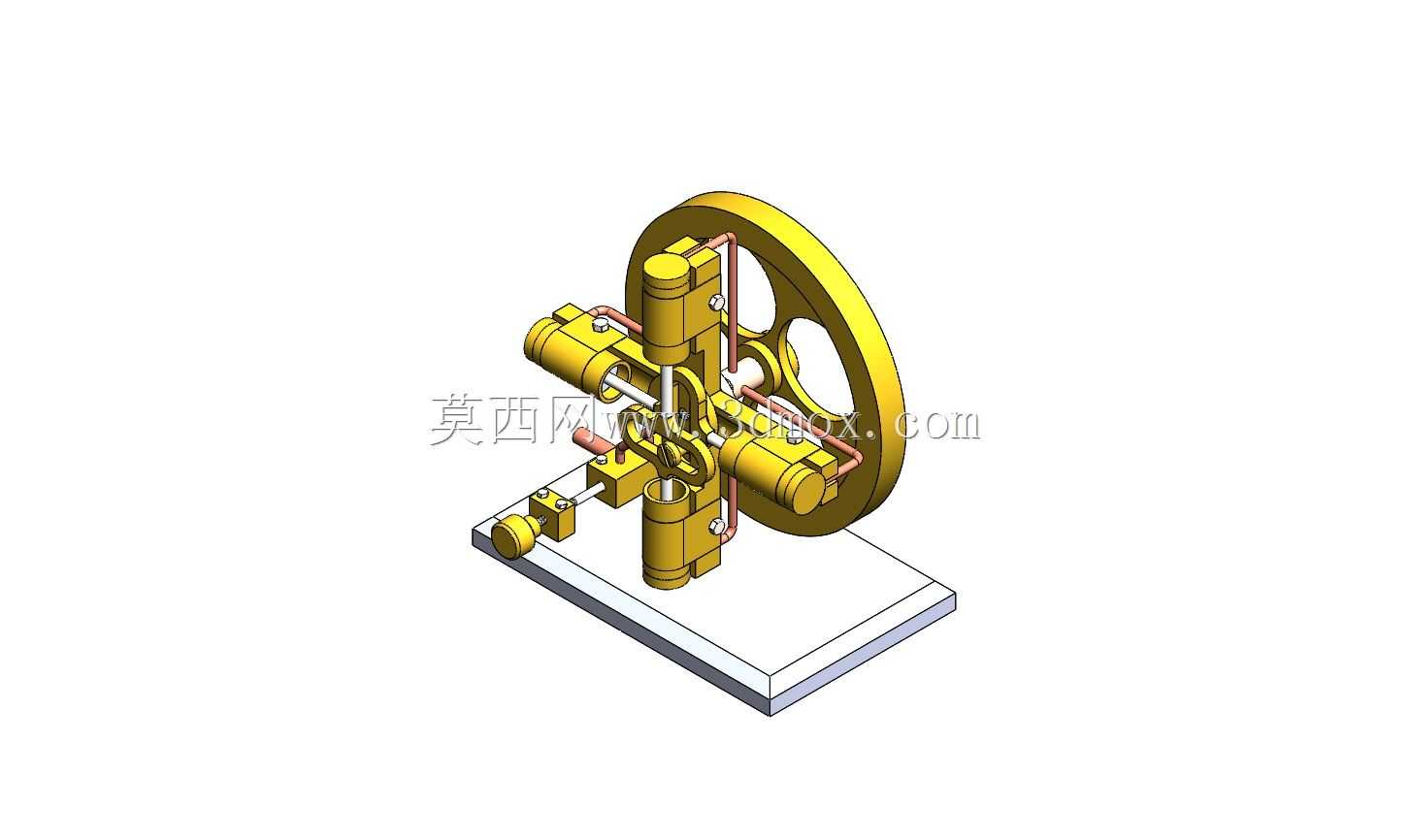

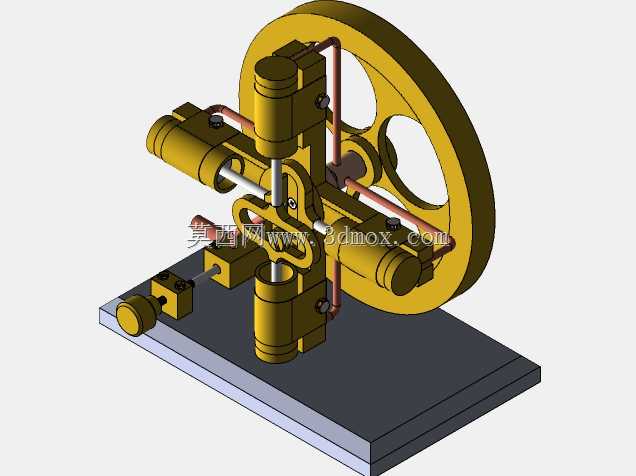

四缸苏格兰轭式蒸汽动力装置结构模型

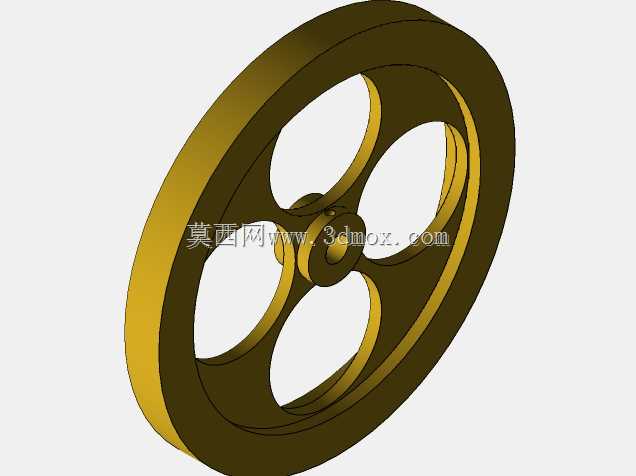

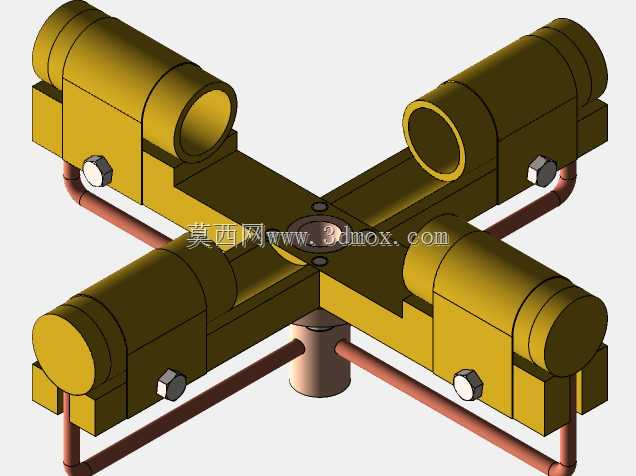

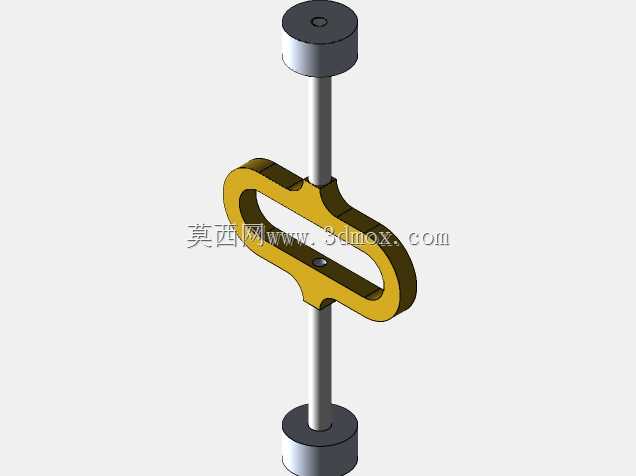

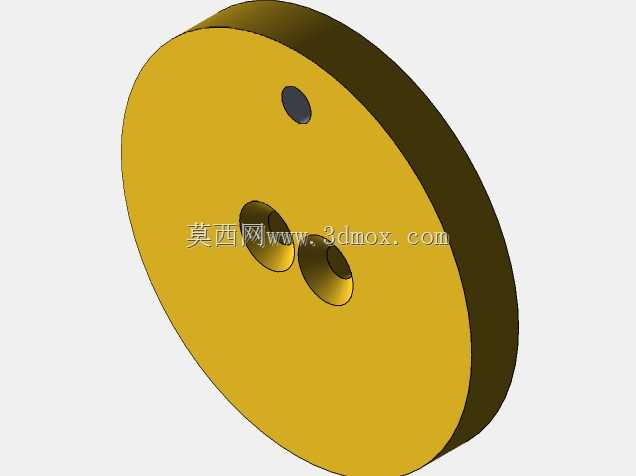

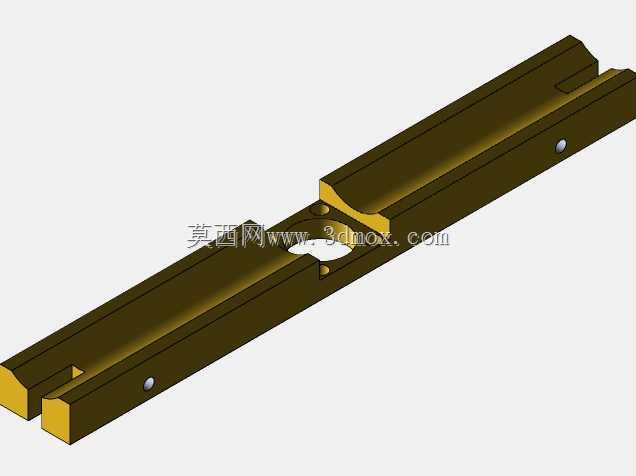

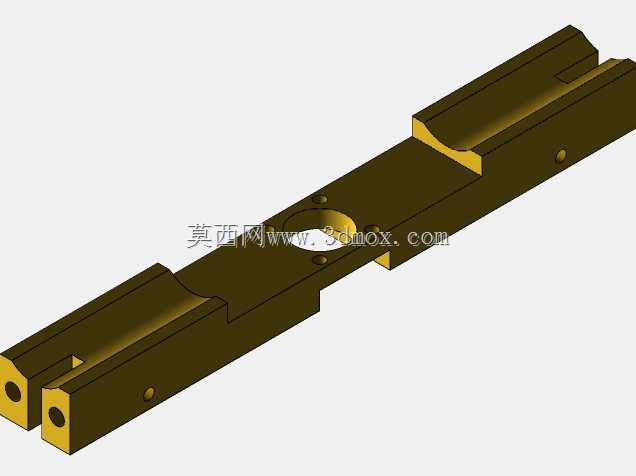

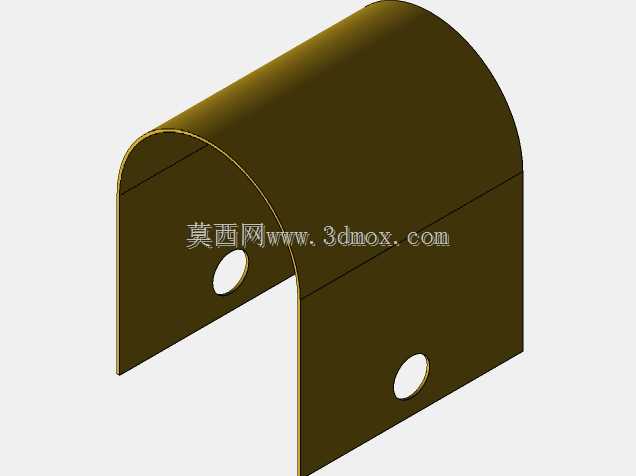

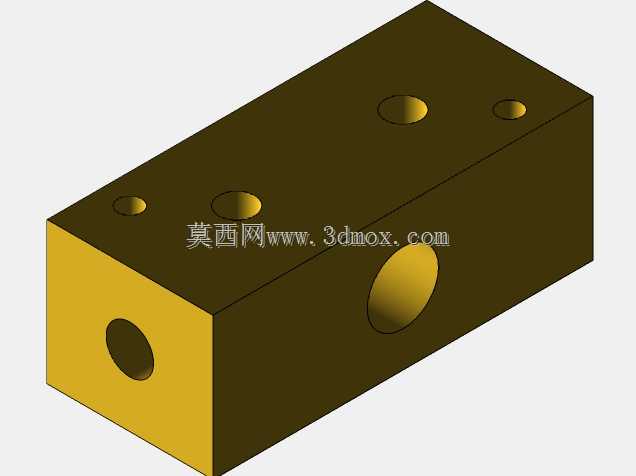

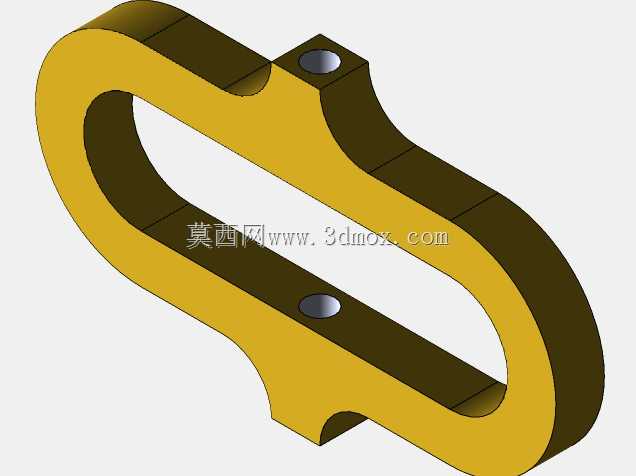

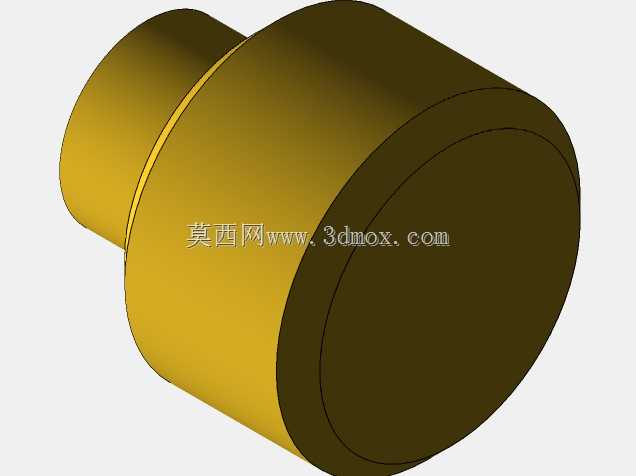

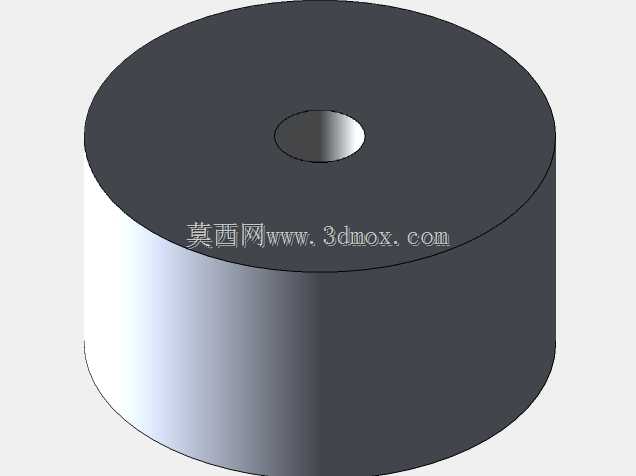

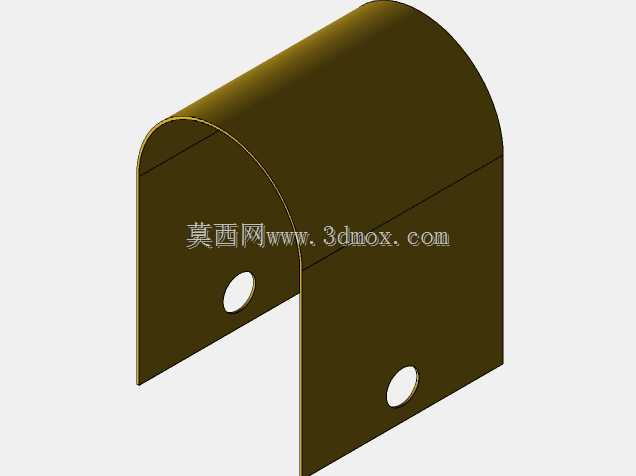

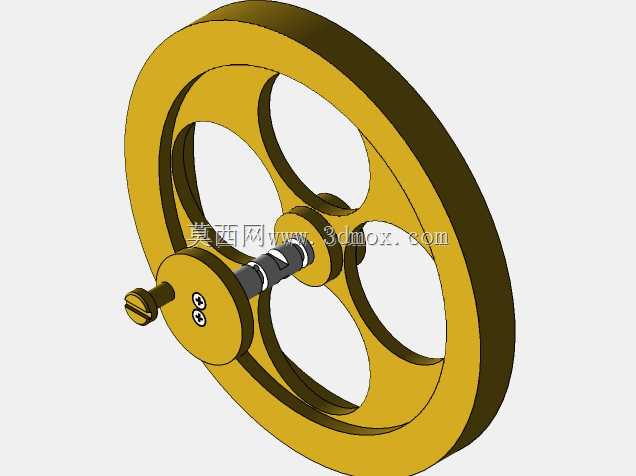

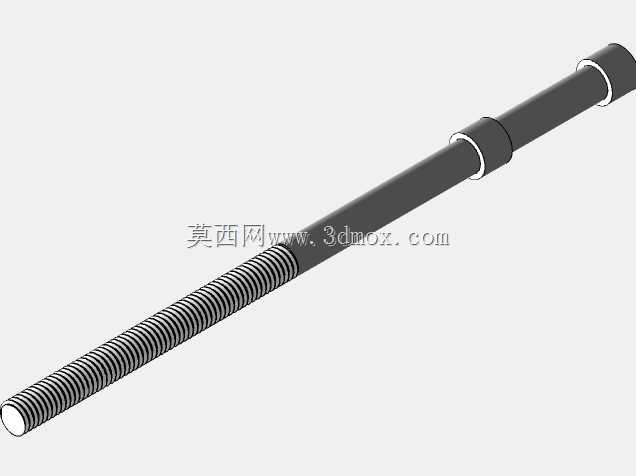

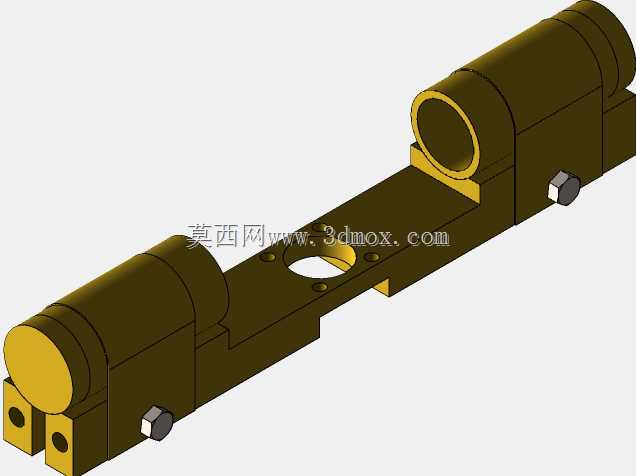

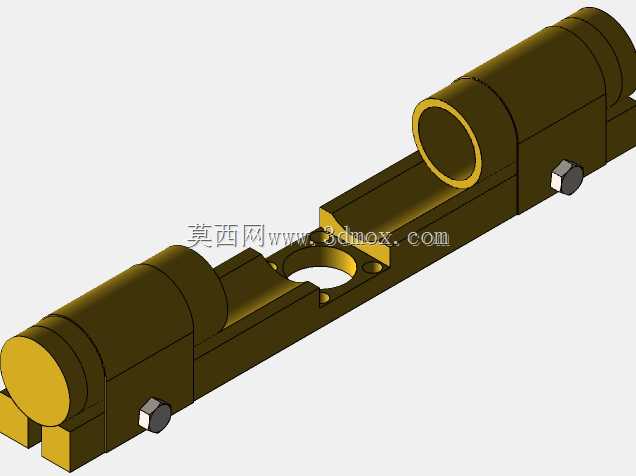

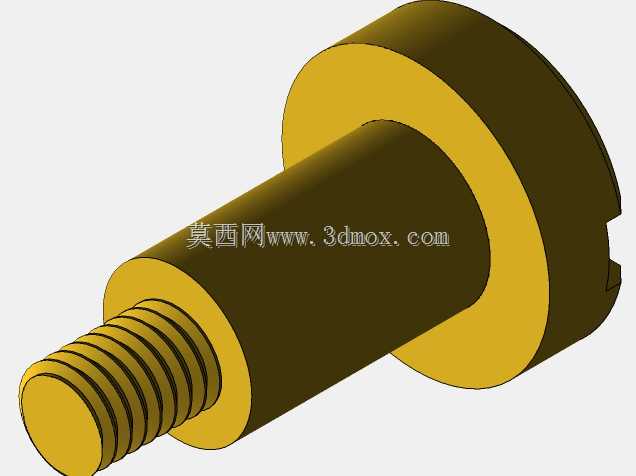

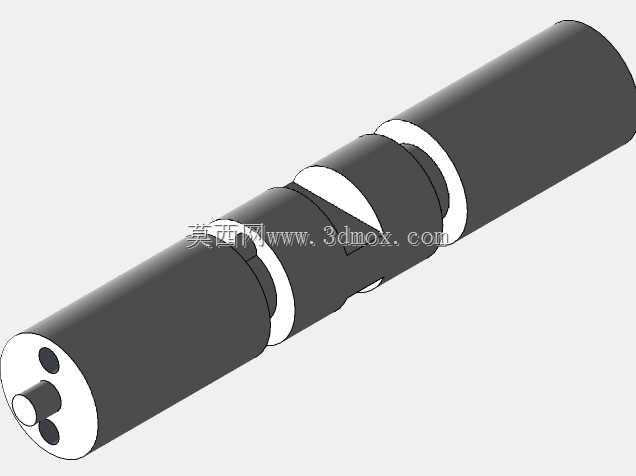

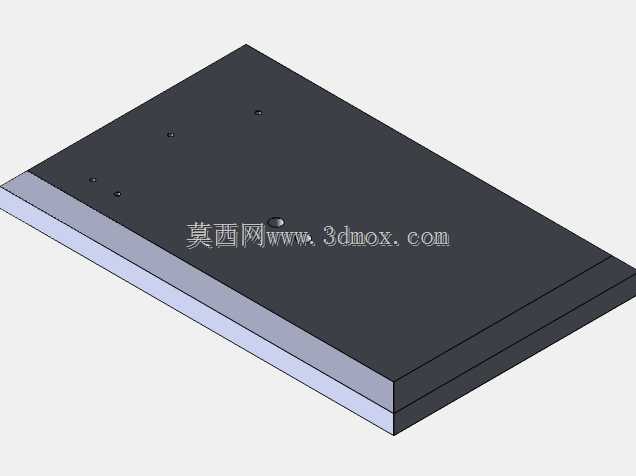

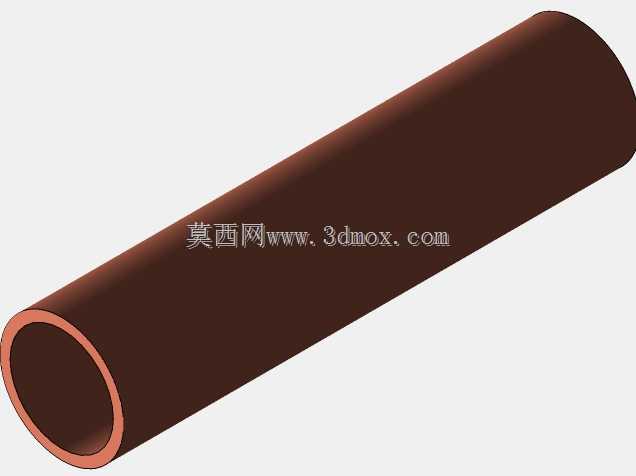

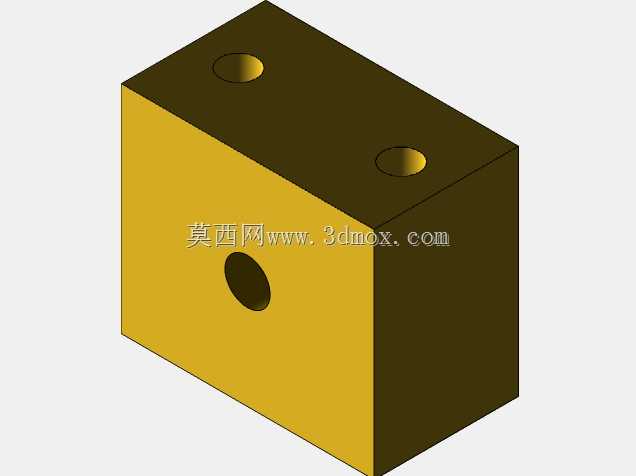

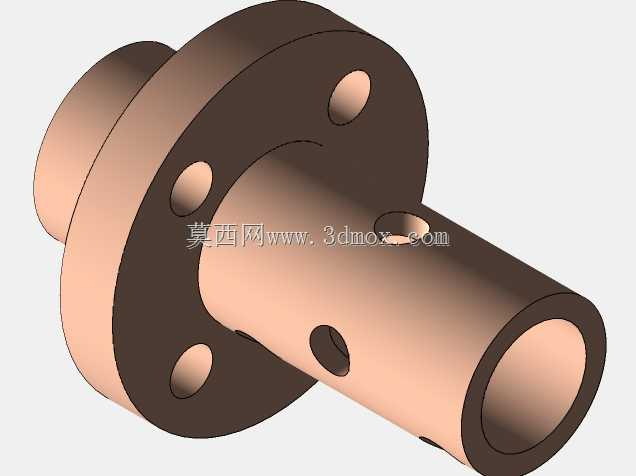

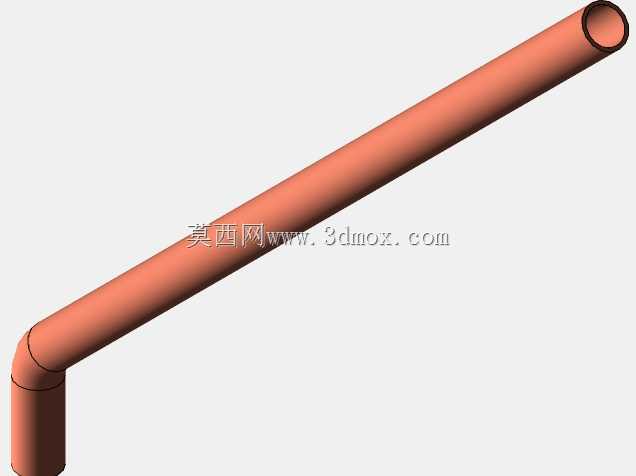

该蒸汽动力装置采用四缸苏格兰轭传动结构，主要应用于早期工业动力输出场景，可作为小型固定作业设备的动力源，适配需要平稳往复转动输出的轻工生产、小型发电机组、教学演示教具等场景，能够将蒸汽的热能通过活塞往复运动转化为飞轮的旋转机械能，为配套作业端提供持续稳定的扭矩输出。装置核心采用苏格兰轭传动机构，相比传统曲柄滑块结构，其传动过程中活塞侧推力更小，运行摩擦损耗更低，四缸对称布局的设计让动力输出的脉动大幅降低，飞轮运转更加平稳，可有效减少动力输出端的振动，提升整套装置的运行平顺性。设计过程中围绕蒸汽分配、传动转化、动力输出三个核心模块展开，四个气缸沿中心主轴呈对称径向布置，蒸汽管路沿缸体外侧排布，兼顾管路走向的简洁性与蒸汽输送的密封性，苏格兰轭滑块与中心传动件的配合间隙经过合理预留，既保证传动过程无卡滞，又能减少往复运动的冲击损耗；端部大直径飞轮采用辐条式镂空结构，在保证足够转动惯量储存动能、平稳转速的前提下，尽可能降低整体结构重量，减少不必要的材料消耗。整套装置采用底座式安装结构，方形安装底座预留了固定安装孔位，整体安装边界规整，可直接固定于混凝土基础或钢制安装机架上，各气缸的进排气接口位置统一预留，方便外接蒸汽管路与控制阀组；整体外形紧凑，径向尺寸围绕飞轮直径控制，轴向尺寸适配四缸对称布局的排布需求，安装时无需额外预留过大的周边操作空间，日常维护时可直接拆解外侧缸体与传动轭部件，无需整体拆卸底座即可完成密封件更换、摩擦副润滑等常规保养作业。装置的传动部件全部外露式设计，既方便观察整个蒸汽动力的传动过程，适配教学演示的直观性需求，也便于日常运行中及时排查部件运行状态，避免内部卡滞造成的动力损耗；各运动副的润滑点位都预留了注油位置，可在不停机状态下完成关键摩擦部位的润滑保养，延长整套装置的连续运行时长。
