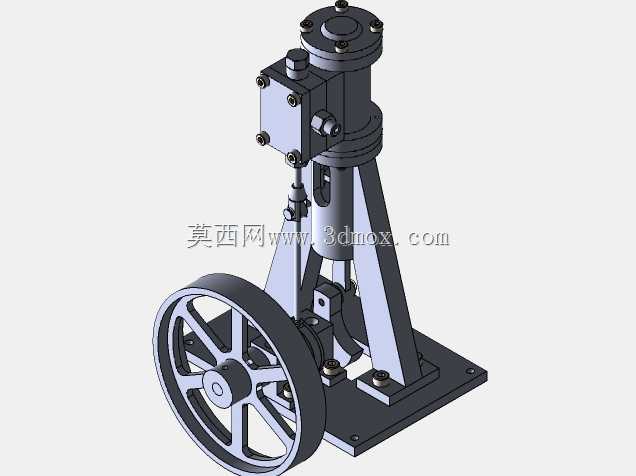

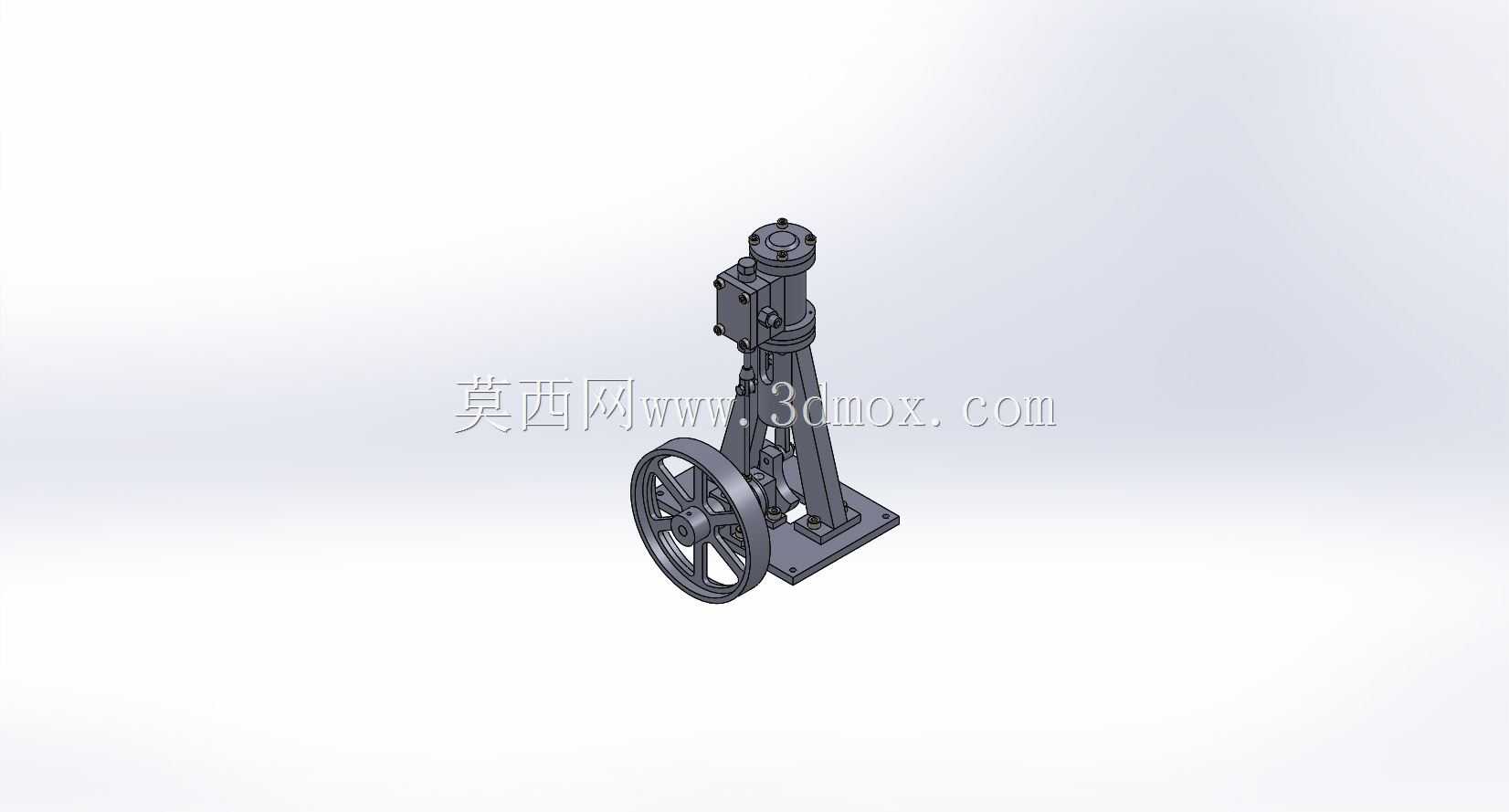

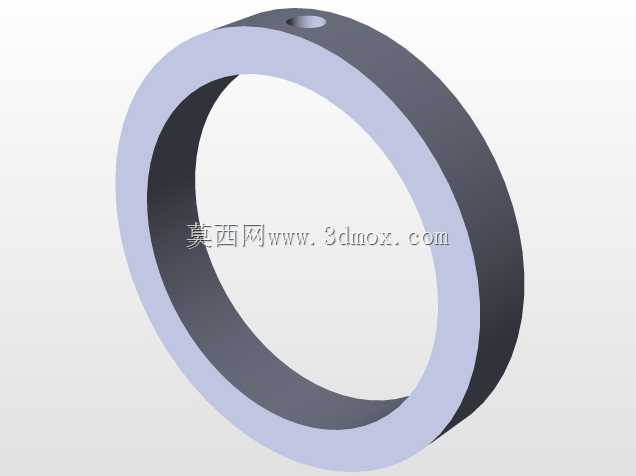

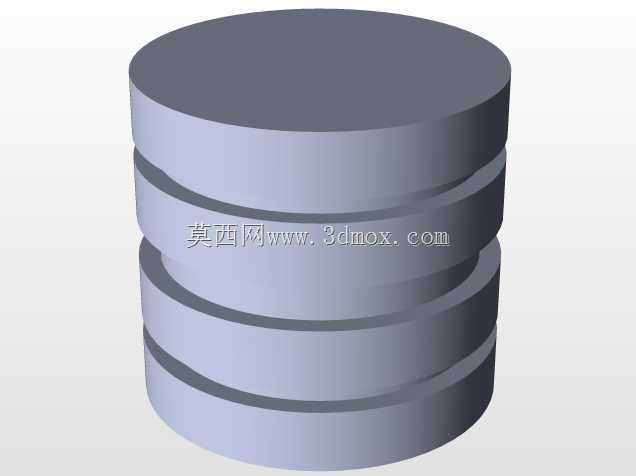

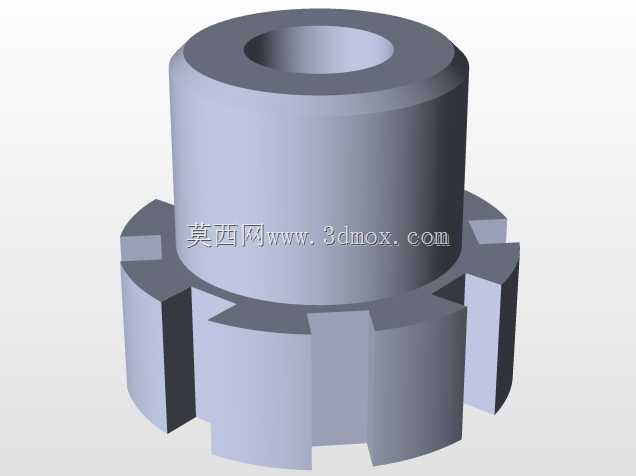

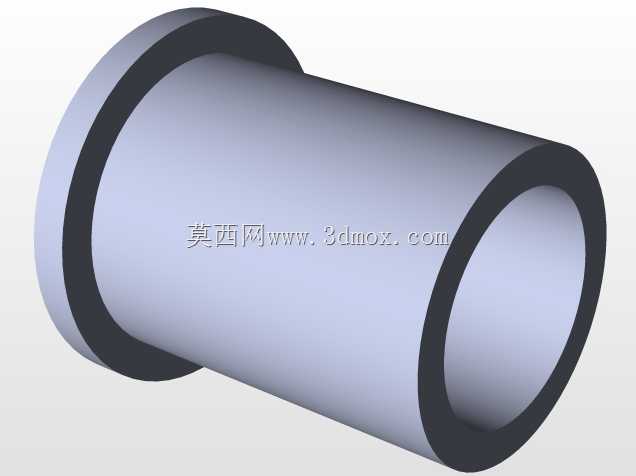

带滑阀控制十字头导轨立式单缸蒸汽机

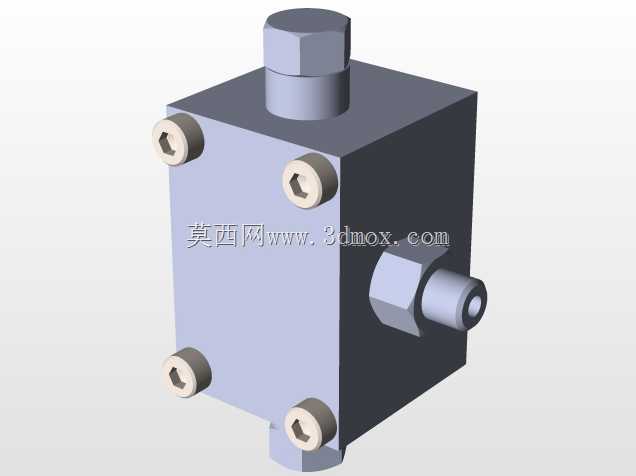

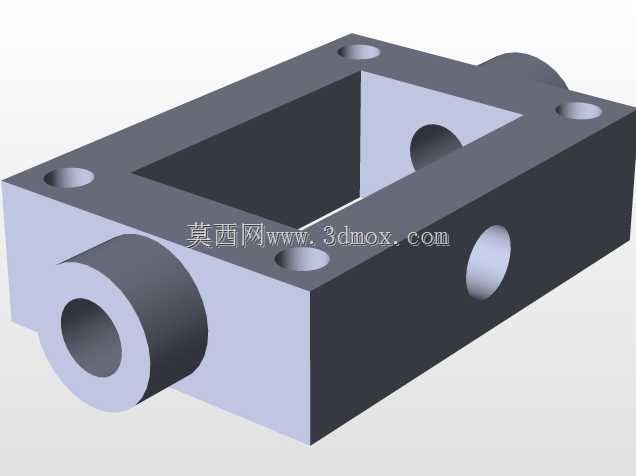

　　这款立式单缸蒸汽动力装置，核心采用带外壳的滑阀配气结构搭配十字头导轨传动，在小型蒸汽动力应用场景中，这类结构的设备常被用于教学演示、复古动力装置复刻、小型工坊辅助动力输出场景，区别于卧式蒸汽机的横向布局，立式结构的占地投影更小，对安装场地的平面尺寸要求更低，适合空间局促的固定点位安装。从功能实现逻辑来看，滑阀控制结构被外壳完整包覆，一方面可以避免配气机构外露进入杂物卡滞阀片，另一方面也能减少配气过程中的蒸汽外泄损耗，提升蒸汽能量的利用效率；十字头导轨的设计，将活塞的直线往复运动严格约束在同轴轨迹上，彻底消除活塞侧面对气缸壁的侧向分力，大幅降低气缸内壁与活塞环的偏磨风险，延长气缸组件的维护周期。设计过程中，

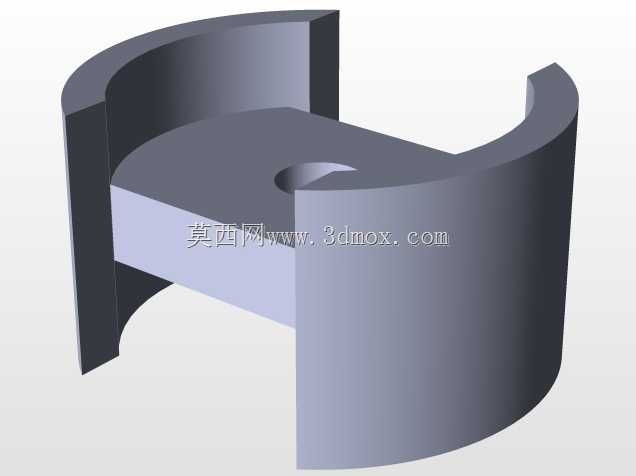

　　首先需要匹配气缸缸径与行程的配比，立式结构的活塞自重沿气缸轴向分布，不需要额外设置活塞承重支撑结构，因此可以适当加大行程占比，提升单次进汽的做功行程长度；滑阀的配气相位需要与曲柄转角精准对应，进汽、膨胀、排汽的相位差直接决定整机的运转平顺性，包覆外壳的内腔需要预留滑阀往复运动的足够间隙，同时要兼顾外壳与气缸体、阀座的连接密封面平面度，避免高压蒸汽从结合面渗漏。十字头导轨的导向面平行度是设计中的关键公差项，导轨导向面与气缸轴线的平行度偏差需要控制在0.02mm/100mm以内，否则会导致十字头运行卡滞，甚至将侧向力传递到活塞杆，造成活塞杆弯曲变形；导轨与十字头滑块的配合间隙需要预留热膨胀量，设备运行时导轨与滑块会因摩擦升温，

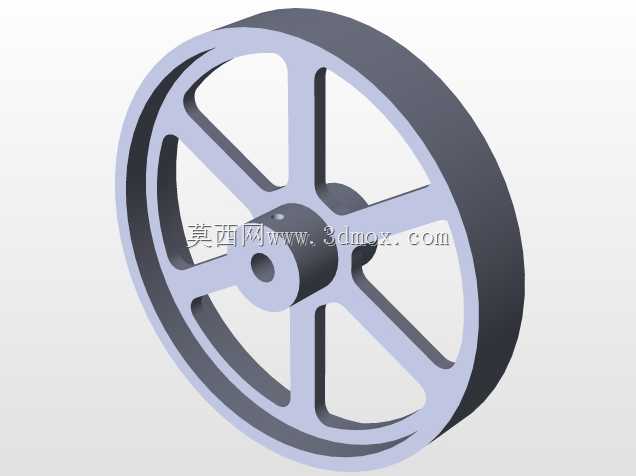

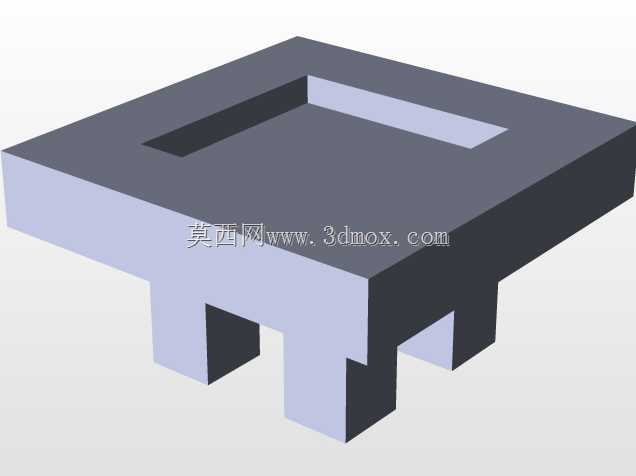

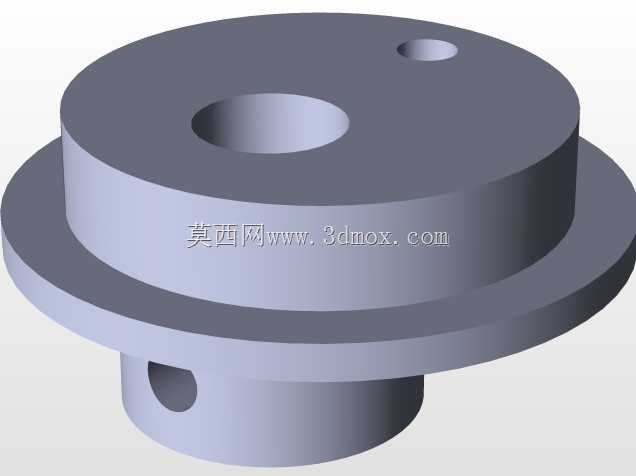

　　常温下的装配间隙过小会导致热态下抱死，间隙过大则会产生运行冲击与异响。整机的安装底座采用方形平板结构，四个安装孔位对称分布在底座四角，安装时需要保证底座安装面的水平度，避免整机倾斜导致曲柄连杆机构的运转阻力增大；整机的竖向高度方向需要预留飞轮旋转的安全空间，飞轮侧的操作距离需要预留至少150mm的安全间隙，避免运转过程中衣物、工具被卷入飞轮。从动力输出特性来看，单缸结构的动力输出存在明显的上下止点死点，因此飞轮的转动惯量需要匹配整机的做功扭矩，保证曲轴可以顺利越过止点连续运转；滑阀的操纵机构可以通过外接连杆连接调速器，根据负载变化调整进汽量，实现转速的稳定控制。这类立式蒸汽机的进汽管路需要从气缸侧部的进汽口接入，

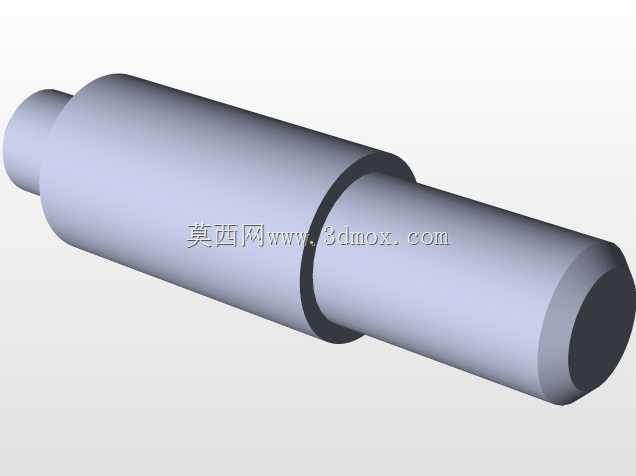

　　排汽口则设置在滑阀腔的下部，安装时需要保证排汽管路的通畅，避免排汽背压过高导致整机输出功率下降；十字头导轨的下部设置有润滑油注油点，日常维护时需要定期加注润滑脂，减少滑块与导轨面的干摩擦。在实际应用中，这类结构的蒸汽机相比无十字头的简易单缸蒸汽机，运行稳定性更高，维护频率更低，适合长时间连续运转的固定工况，包覆式的滑阀外壳也让整机的外观更加整洁，没有外露的传动与配气构件，在教学演示场景中可以更清晰地展示立式蒸汽机的整体布局逻辑，也能避免演示过程中人员触碰外露运动构件发生危险。设计建模过程中，需要重点校验曲柄连杆机构的运动干涉情况，特别是十字头往复运动到上下止点时，滑块与导轨端部的间隙、连杆与曲轴箱内壁的间隙都需要预留足够的安全距离，避免运动过程中发生碰撞；滑阀与阀座的配合面需要保证研磨密封，建模时需要标注配合面的表面粗糙度要求，确保高压蒸汽下的密封性能。
