小型立式过热蒸汽锅炉结构设计

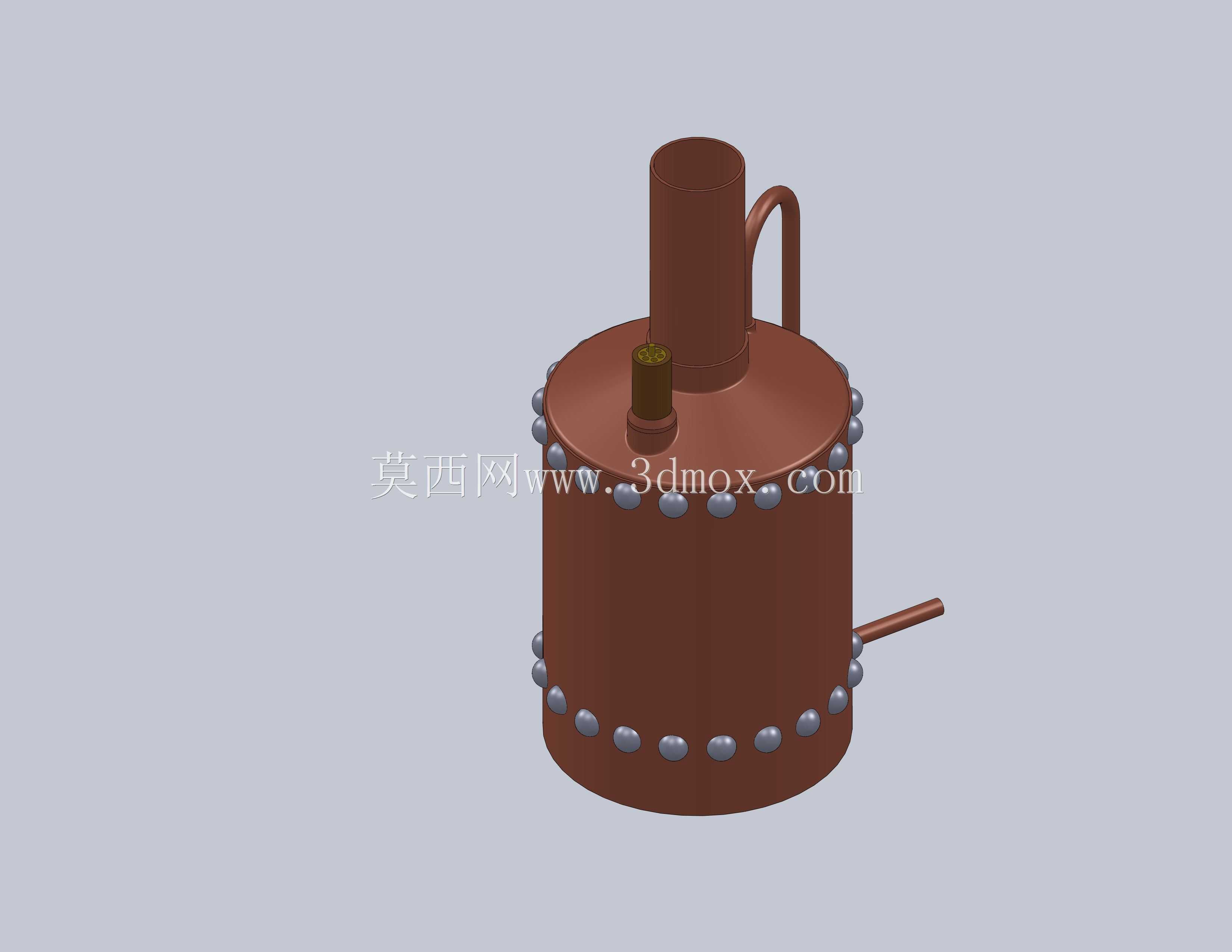

　　这款小型立式蒸汽发生设备，主要面向模型蒸汽机的配套供汽场景，区别于工业级大型锅炉的厚重设计，整体采用立式圆柱罐体布局，主体材质以铜材为主，适配小功率模型动力系统的供汽需求。设备运行时，蒸汽从罐体顶部引出后，向下流经布置在炉体下部的加热区域完成过热，能够为模型蒸汽机提供干燥度更高的蒸汽介质，避免湿蒸汽进入气缸造成液击问题，保障模型动力单元的运行稳定性。

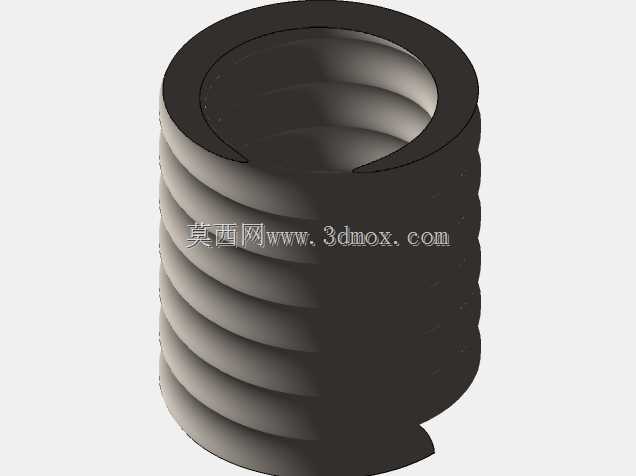

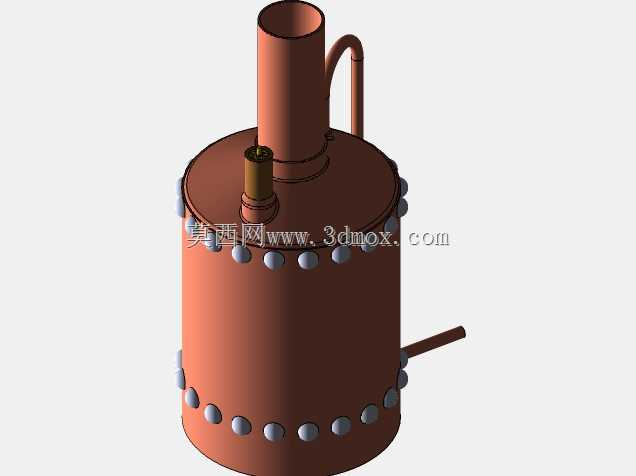

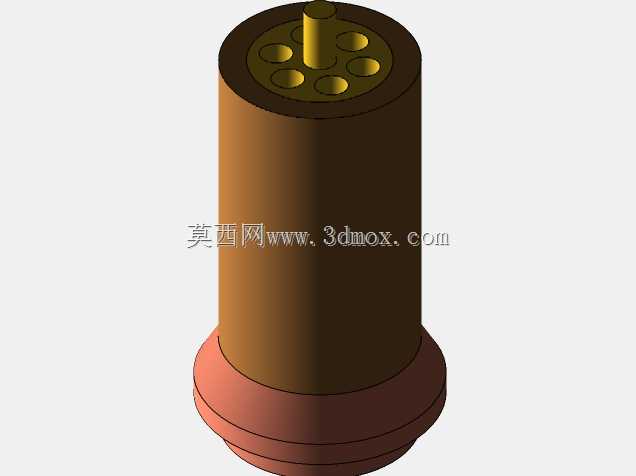

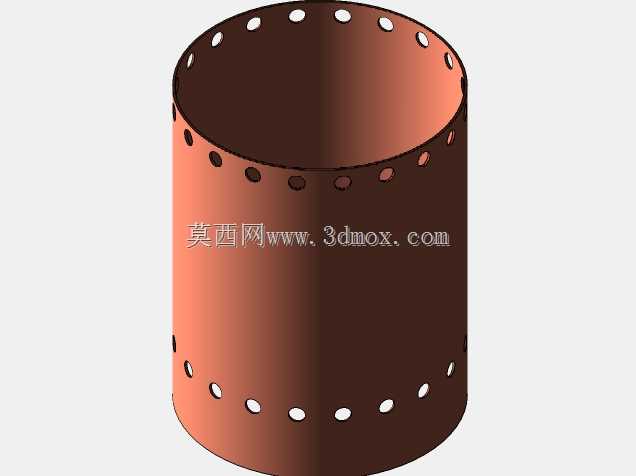

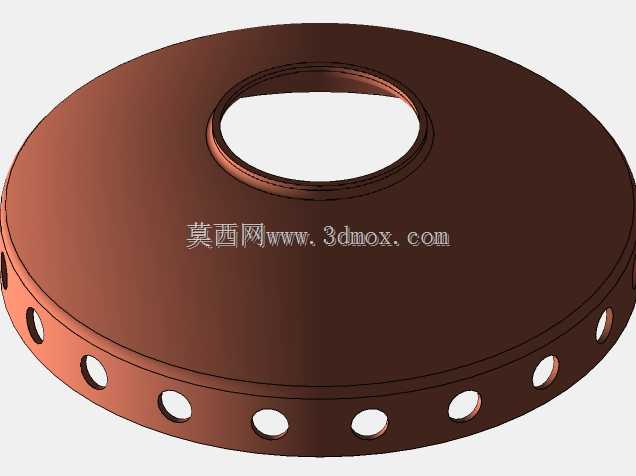

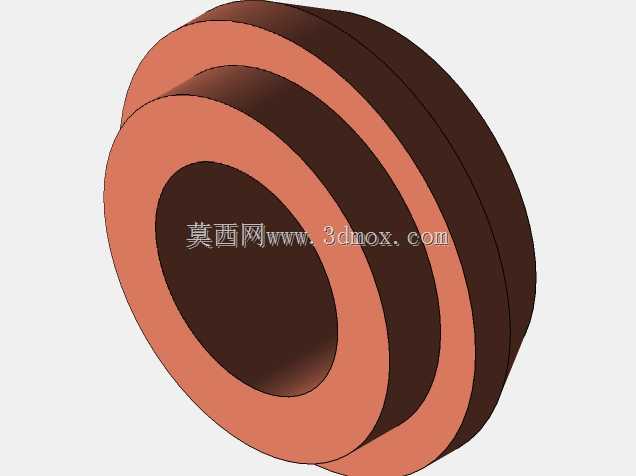

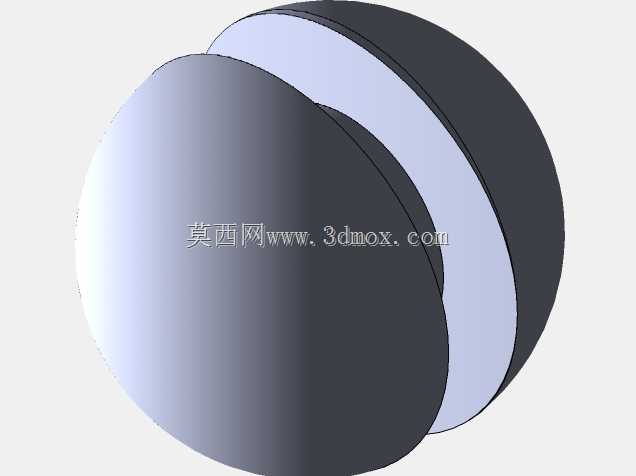

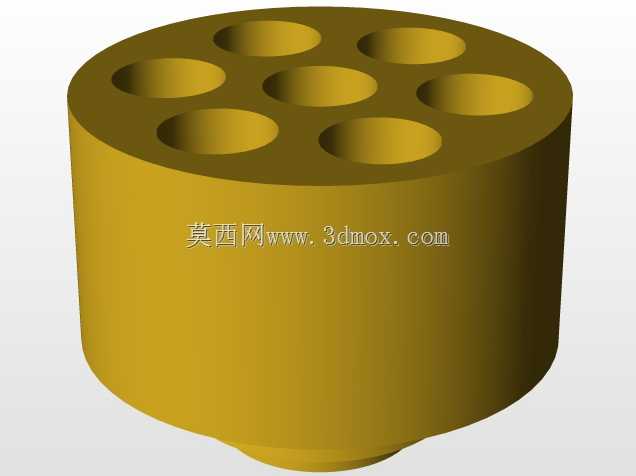

　　从结构设计逻辑来看，罐体采用上下两段铆接拼接的工艺路线，沿罐体周向均匀布置的铆接点既承担结构连接强度，也兼顾了复古工业设备的外观质感，所有铆接接头与焊接接头均做了密封适配设计：无焊料的铆接位置匹配强度更高的银基焊料做密封处理，铆接接头则可选用强度稍低的焊料完成密封，在保障50psi承压能力下无泄漏、无变形的前提下，尽可能降低加工制作的难度。设备顶部集成的安全阀同时兼顾注水口功能，配套弹簧的预紧力经过匹配计算，可在35psi压力下自动开启泄压，避免罐内压力超阈值引发安全问题。

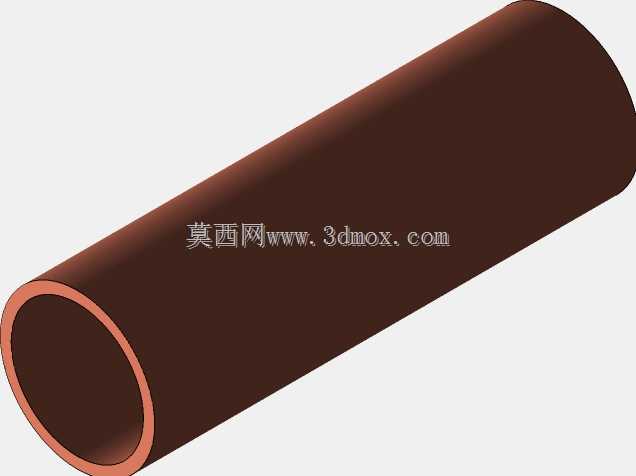

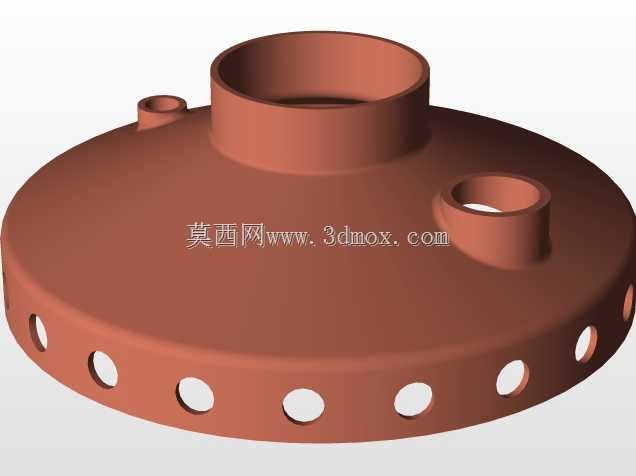

　　安装边界方面，设备底部预留了外置加热元件的放置空间，使用时无需在罐体内部集成加热结构，仅需在罐体下方布置适配的加热源即可完成产汽流程，整体立式布局占地尺寸较小，适配桌面级模型动力台架的安装空间需求。罐体侧面布置的短管为蒸汽输出接口，可直接通过管路连接至蒸汽机的进气端，顶部伸出的长管结构为蒸汽导流通道，配合侧面的弯管结构完成蒸汽的过热导流路径，无需额外布置外部过热管路即可实现蒸汽过热效果，大幅简化配套系统的管路布局。

　　在实际应用场景中，这类小型锅炉除了适配固定式蒸汽机模型运行外，也可作为小型蒸汽实验台架的供汽单元，为小流量蒸汽需求的实验场景提供稳定的过热蒸汽源。设计过程中充分考虑了手工制作的可行性，所有结构均采用规则的回转体与简单管路拼接，无复杂曲面成型结构，铜材的加工特性也适配手工铆接、钎焊的制作条件，无需大型工业加工设备即可完成整机制作。罐体的壁厚经过匹配计算，在满足承压要求的前提下尽可能降低整体重量，配合立式重心布局，设备放置稳定性较好，运行过程中无需额外做复杂固定即可稳定放置。

　　设备的管路接口均采用外露式设计，日常维护时可直接对接口位置的密封情况进行检查，安全阀的外置结构也方便定期对泄压压力进行校准，保障长期使用的安全性。不同于工业锅炉的复杂水位监测、自动补水结构，这款小型设备采用简化设计思路，通过顶部的安全阀/注水口即可完成补水操作，适配小容量罐体的使用需求，单次加注水量可满足模型蒸汽机一段时间的连续运行需求，无需频繁补水打断运行过程。蒸汽过热路径的内置设计，既减少了外部管路的热损失，也让整体外观更加简洁规整，没有外露的杂乱管路，兼顾了结构实用性与外观整体性。
