在小型气动动力演示、教学实验台搭建以及轻型往复驱动工位的配套选型中,这类摆动气缸式动力结构有着非常明确的适配场景。不同于常规直列式气缸需要配套复杂的配气阀组与直线导向结构,该结构直接将摆动气缸作为动力输出核心,通过气缸摆角的往复动作直接驱动曲柄连杆机构,省去了直线运动转摆动的中间转换环节,整体结构的传动链更短,运动副的累计间隙更小,在小功率输出场景下的响应速度更快。

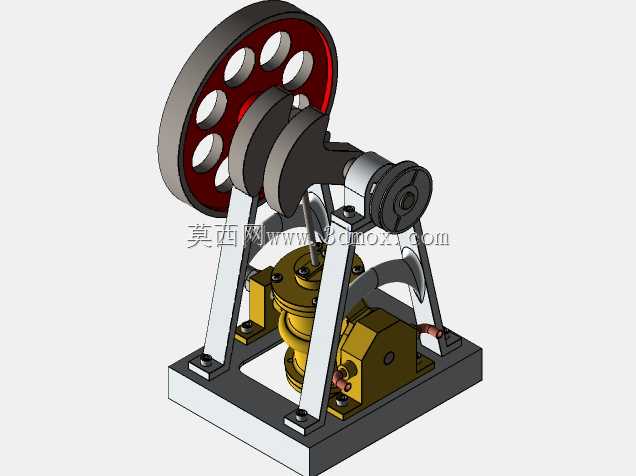

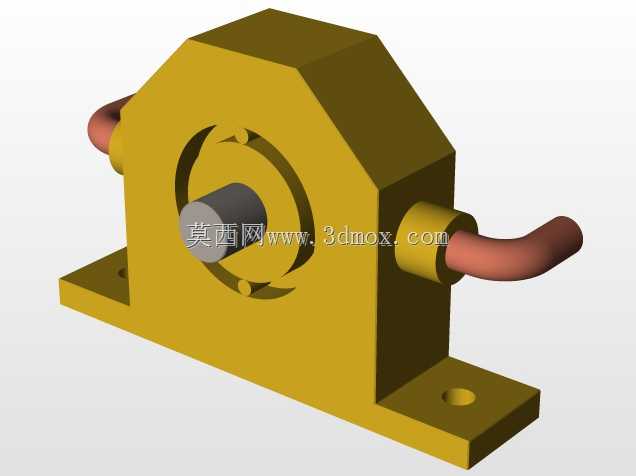

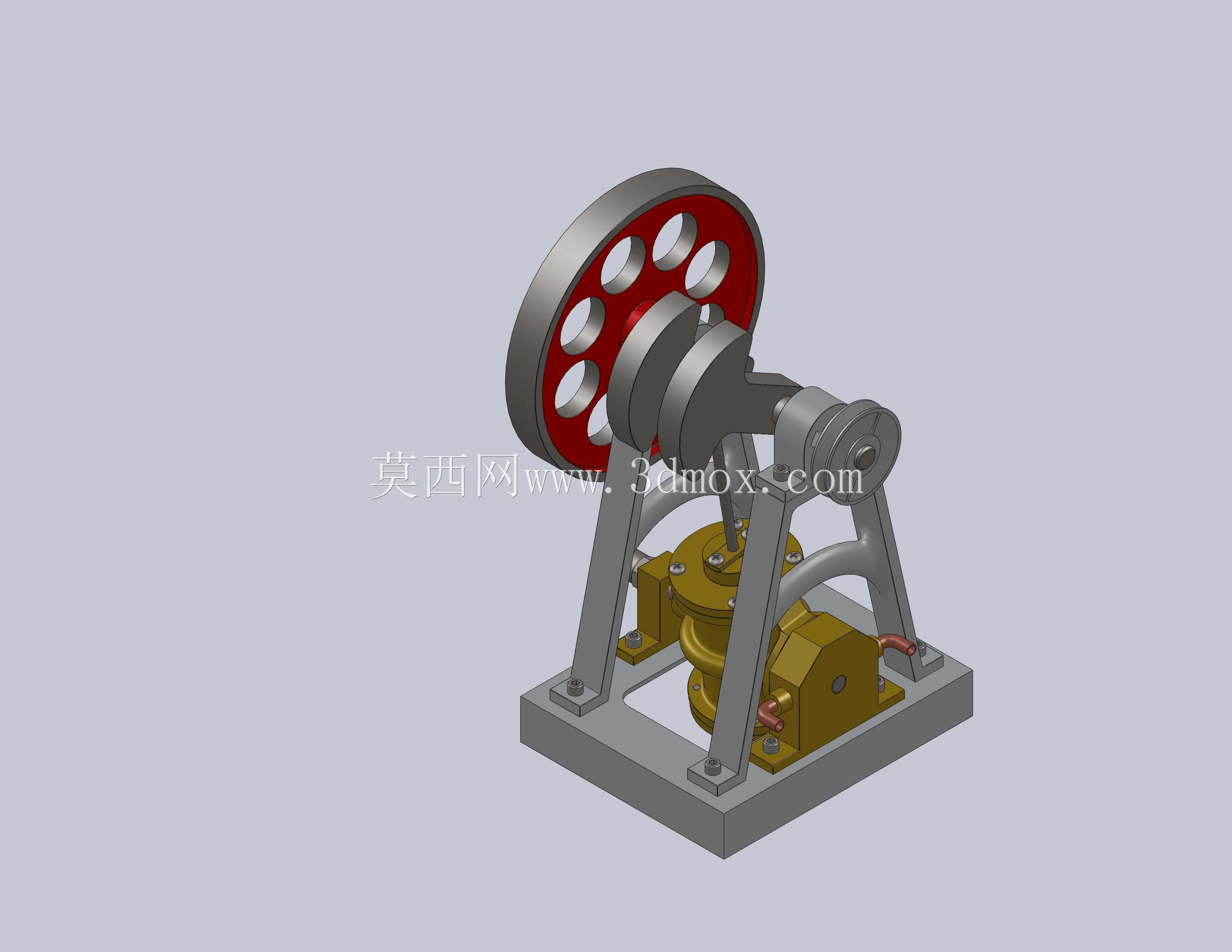

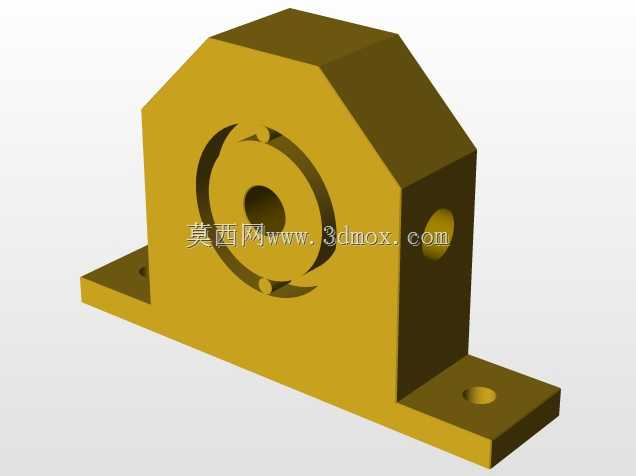

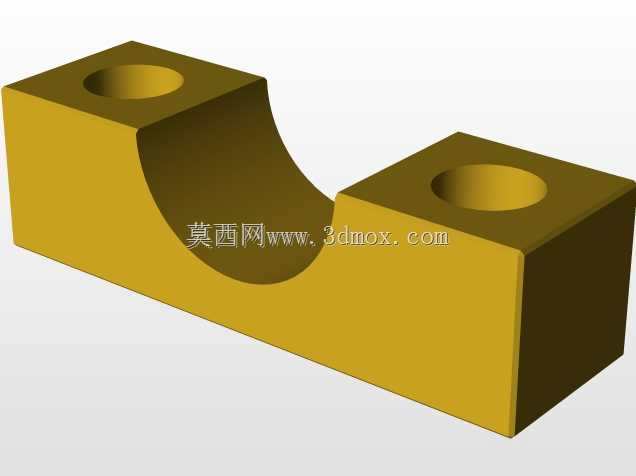

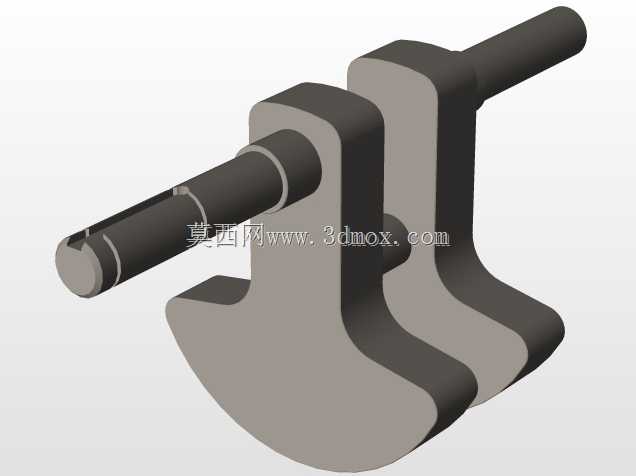

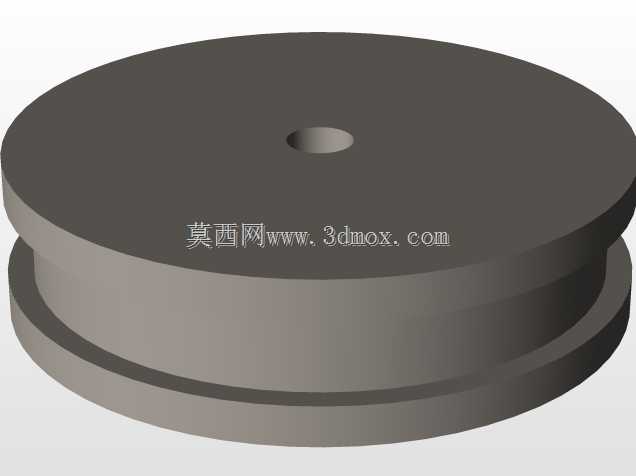

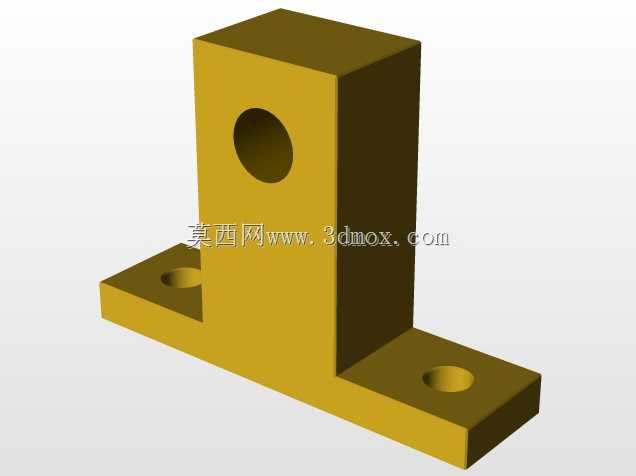

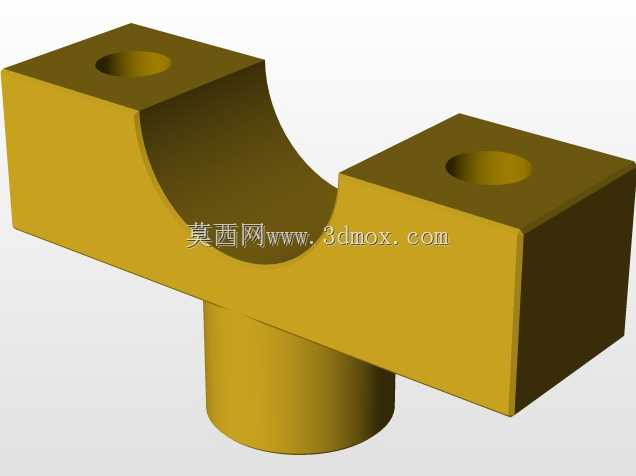

从实际功能实现逻辑来看,该结构依靠压缩空气作为动力介质,双作用气缸的两个腔室交替进排气,推动气缸本体绕底部铰接点做定角度往复摆动,气缸上部的铰接点连接连杆,将摆动动作传递给曲轴,曲轴两端通过带座轴承固定在立式机架上,曲轴一端安装大直径飞轮,利用飞轮的转动惯量储存动能,克服机构运动的死点位置,保证输出轴的转动连续性,可直接为小型负载提供稳定的旋转动力输出,也可作为气动原理教学的具象演示载体,直观展示气动能量转换、曲柄连杆运动规律、飞轮惯量补偿等机械原理。

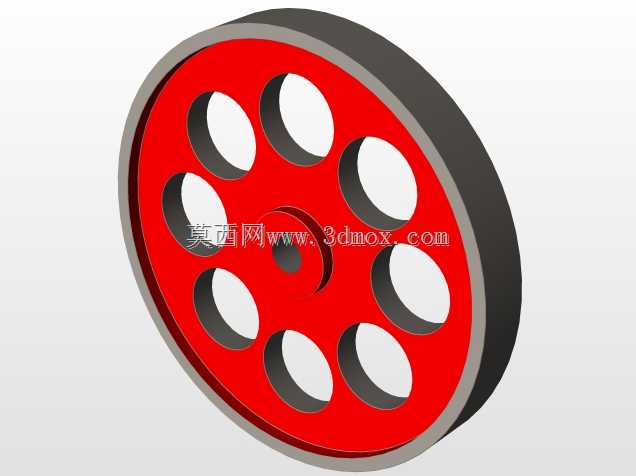

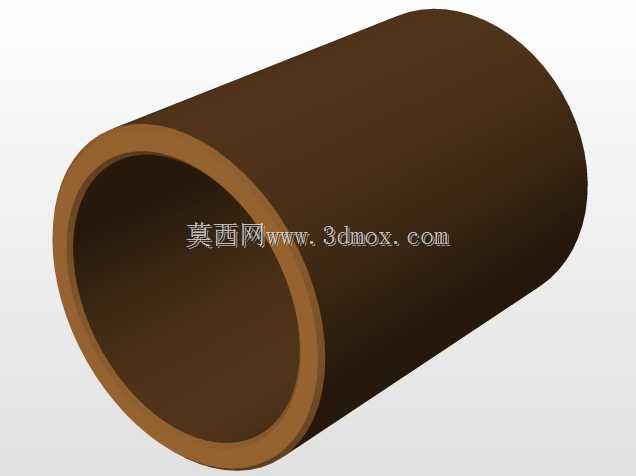

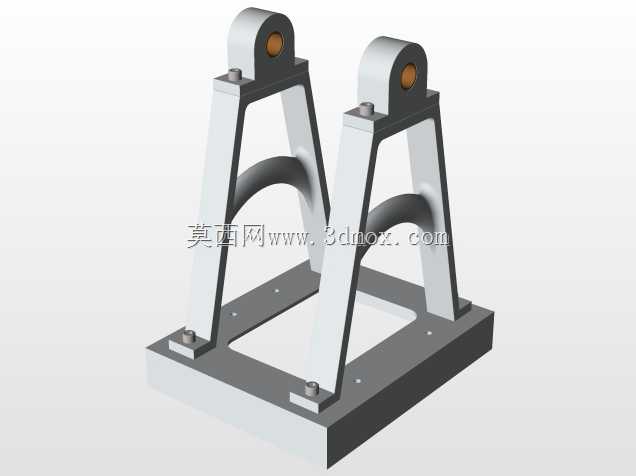

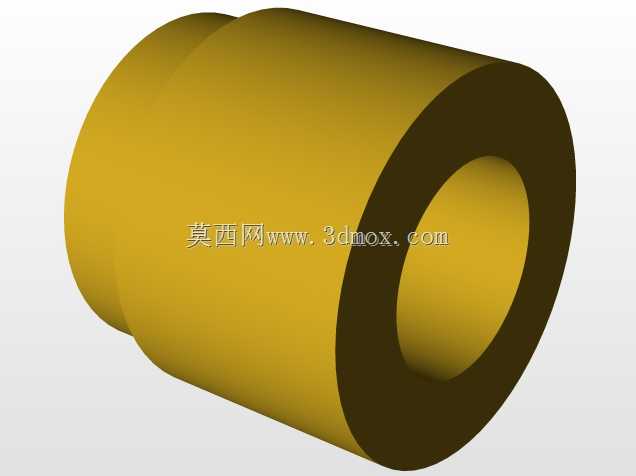

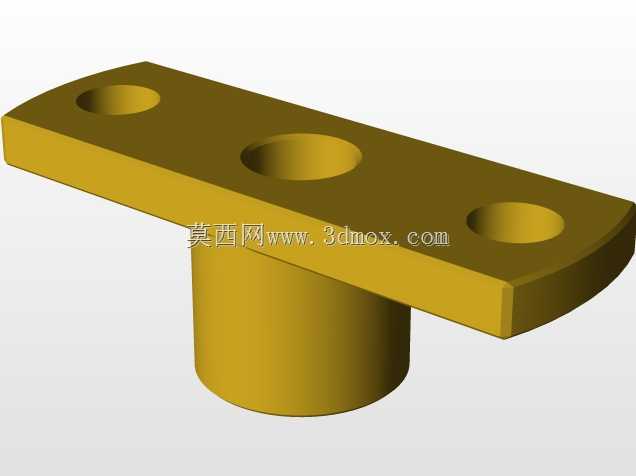

设计思路上,整个结构采用立式对称机架布局,底部为整块方形安装底板,四根立式支撑柱呈矩形分布,上部通过横梁连接形成稳定的框架结构,所有铰接点均采用销轴加耐磨衬套的连接形式,既保证运动副的转动灵活性,又能降低长期往复运动带来的磨损。摆动气缸的铰接中心、曲轴的回转中心在设计时做了同轴度与位置度的公差约束,避免装配后出现运动卡滞;连杆长度经过运动学仿真校核,保证气缸摆动角度在额定行程范围内时,曲轴可以完成整周回转,不会出现机构死点无法逾越的问题。飞轮采用轮辐式镂空结构,在保证足够转动惯量的前提下降低整体重量,减少启动阶段的动力损耗,轮缘部分做了加厚处理,进一步提升惯量储备能力。

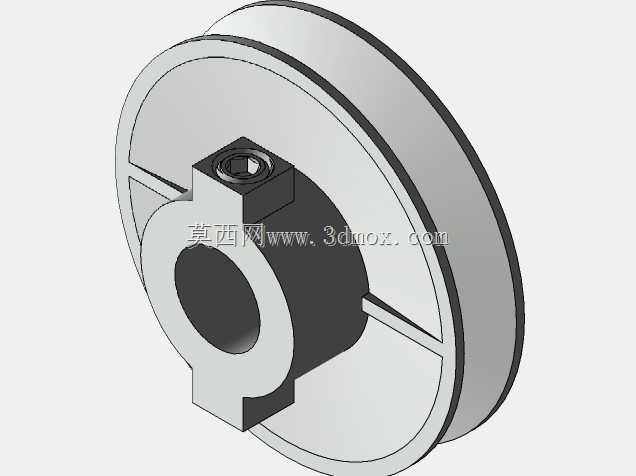

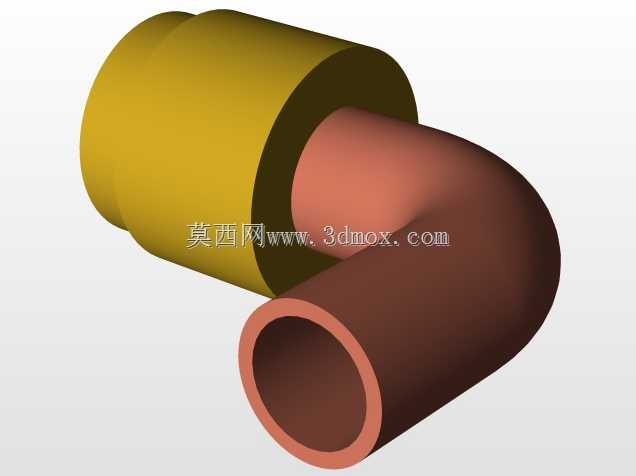

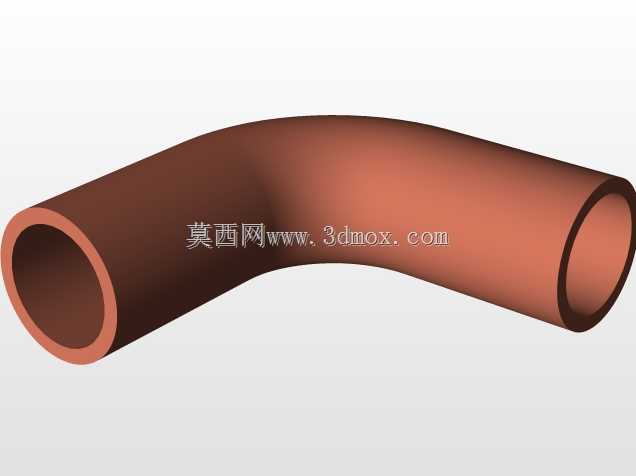

安装边界方面,底部方形安装底板预留了四个沉头安装孔,可直接通过螺栓固定在实验台台面或者设备安装基座上,安装孔的位置尺寸按照通用小型动力装置的安装规范设计,适配多数教学实验台的T型槽间距;整体结构的横向、纵向安装尺寸紧凑,立式布局的占地面积小,适合在空间有限的实验工位、轻型自动化设备内部安装布置。曲轴的输出端预留了轴伸与键槽结构,可直接连接联轴器、带轮等传动部件,方便对接不同类型的负载。所有管路接口均设置在气缸下部靠近铰接点的位置,避免管路随气缸摆动出现过度弯折,延长气动管路的使用寿命。

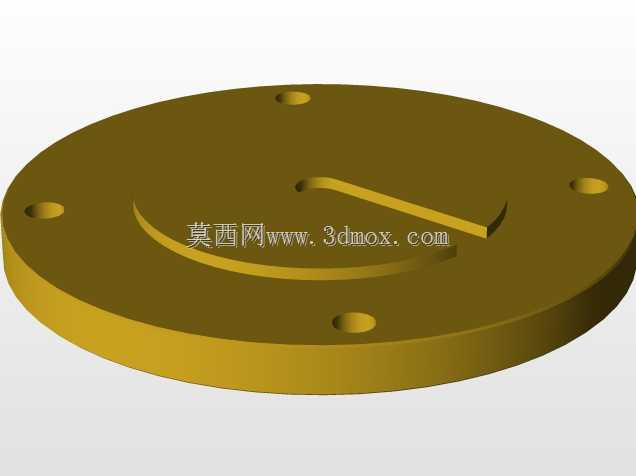

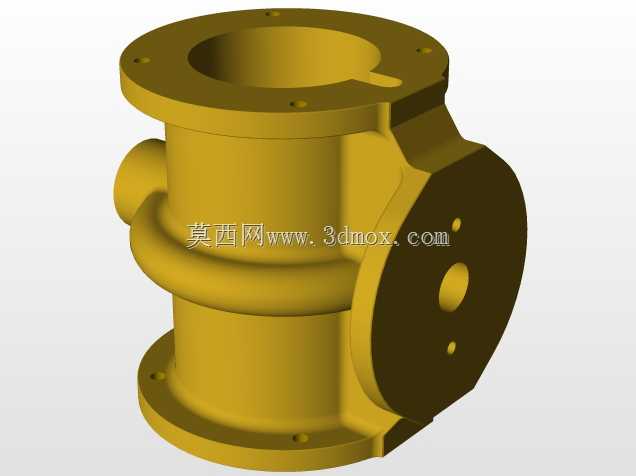

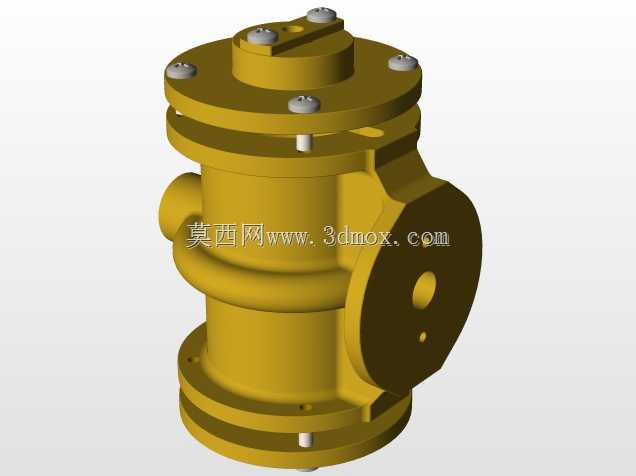

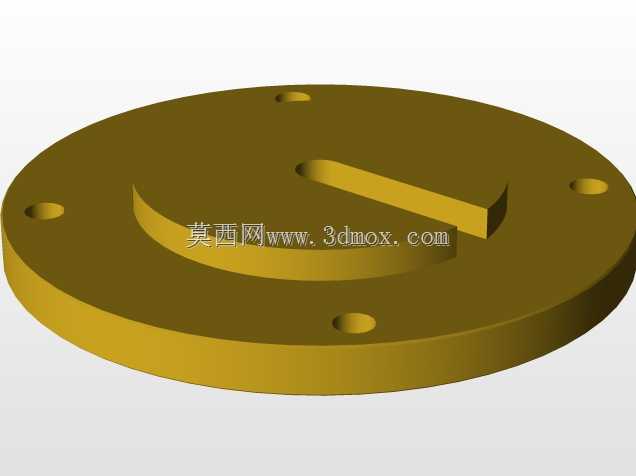

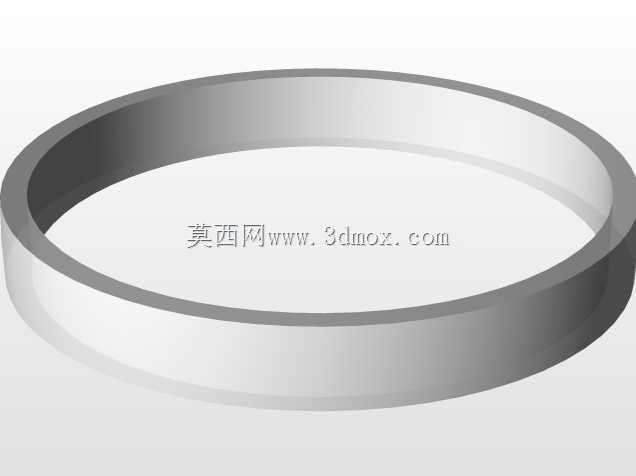

从结构细节来看,气缸本体采用分体式装配结构,缸体与端盖通过螺栓连接,方便后期维护时更换密封件;机架的支撑柱与底板、横梁之间采用螺栓紧固的可拆卸连接方式,不需要焊接工艺,装配与拆解难度低,方便教学场景下的拆装实训。整个机构的运动部件全部做了运动间隙校核,连杆与机架、飞轮与支撑柱之间都预留了足够的安全间隙,运转过程中不会出现部件干涉的问题。在气动压力处于额定工作区间时,机构可以维持稳定的转速输出,飞轮的稳速作用可以将气缸摆动带来的转速波动控制在较小范围内,输出扭矩的平顺性能够满足轻型负载的驱动需求。
