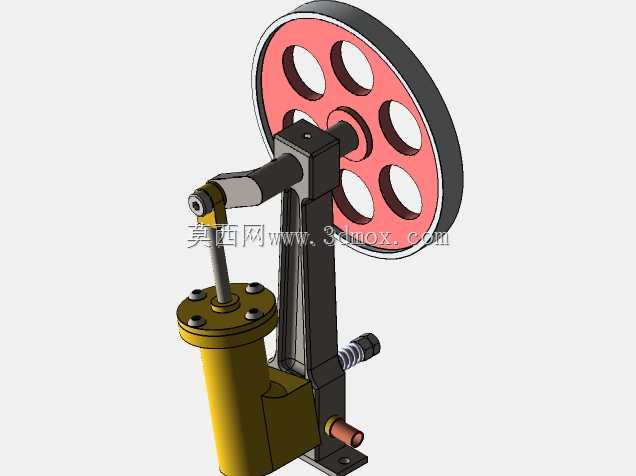

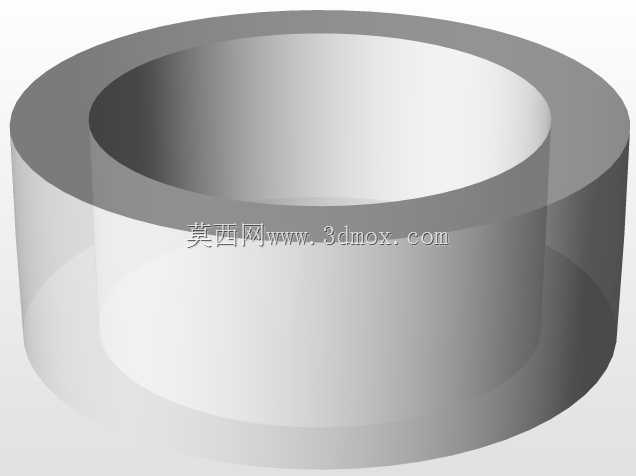

单作用倒摆缸蒸汽动力装置结构设计

　　在小型动力演示装置、教学实验台以及复古动力模型的开发场景中，单作用倒摆缸结构的蒸汽机一直是兼具结构展示性与动力原理演示价值的典型构型，这类结构不同于传统固定式汽缸的蒸汽机设计，将汽缸设置为可绕固定支点摆动的形式，能够大幅简化配气与动力传递的结构路径，减少不必要的滑动摩擦副，在小尺寸动力装置中能获得更顺畅的运行表现。从实际用途来看，这类结构既可以作为热能动力工程教学的具象演示载体，帮助学习者直观理解蒸汽膨胀做功、曲柄飞轮储能、往复运动转旋转运动的完整过程，也可作为小型复古动力模型的核心动力单元，搭配微型锅炉输出低转速大扭矩的旋转动力，驱动小型负载完成连续运转。

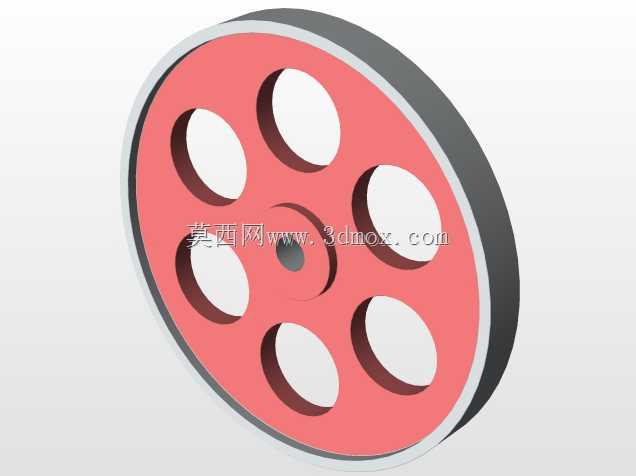

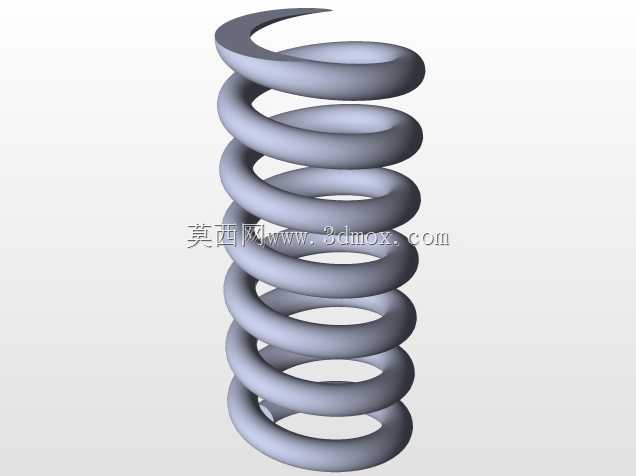

　　从功能特性上看，该结构采用单作用做功逻辑，即蒸汽仅在活塞的一侧通入并推动活塞完成做功行程，活塞的回程依靠飞轮储存的旋转动能带动曲柄连杆机构反向推动活塞复位，整体配气逻辑简单，不需要复杂的双路配气结构，大幅降低了小尺寸装置的加工与装配难度。倒摆式的汽缸布局让汽缸本体可以随活塞的运动轨迹自适应摆动，消除了传统固定式汽缸结构中活塞连杆与汽缸轴线之间的侧向分力，能够有效减少活塞与汽缸壁之间的偏磨问题，提升装置的运行寿命与密封可靠性。装置端部配置的大直径带孔飞轮，除了承担储能作用以保证曲轴能够顺利越过止点完成连续运转之外，轮辐上的开孔结构也能降低飞轮自身的转动惯量冗余，同时减少高速运转时的空气阻力，让动力输出更加平稳。

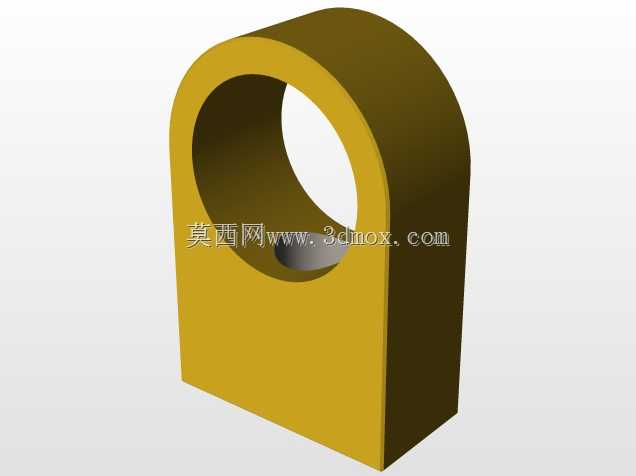

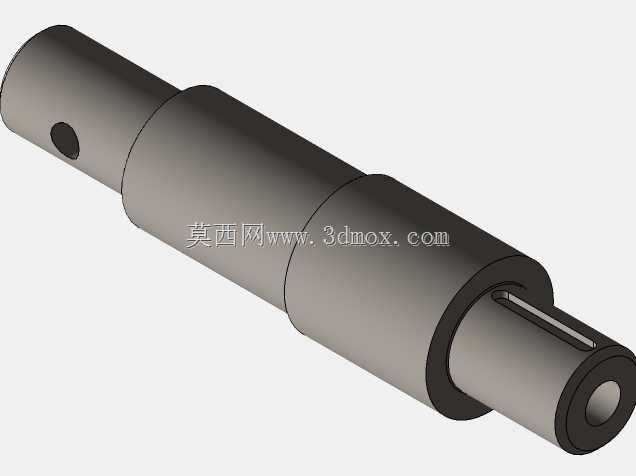

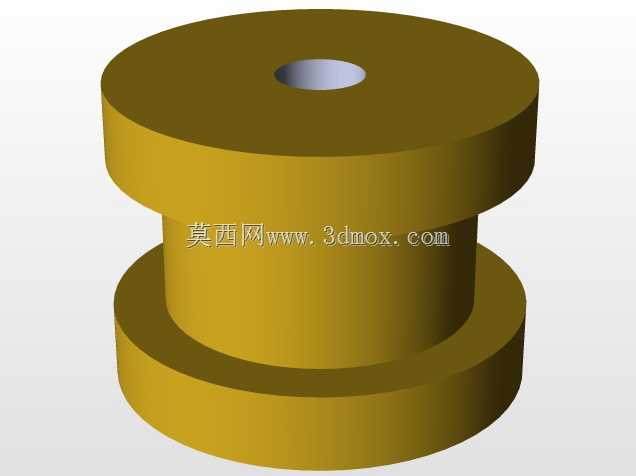

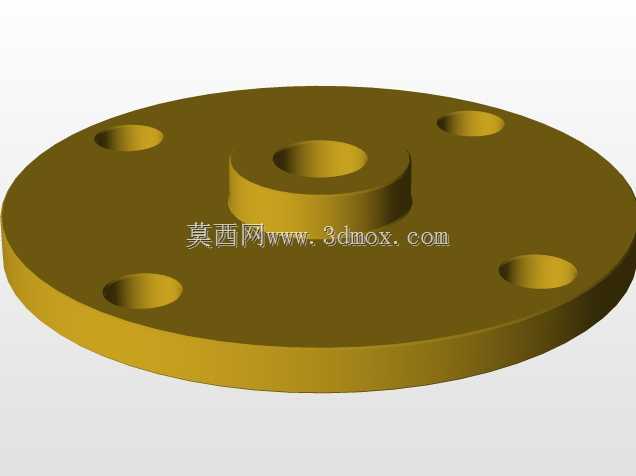

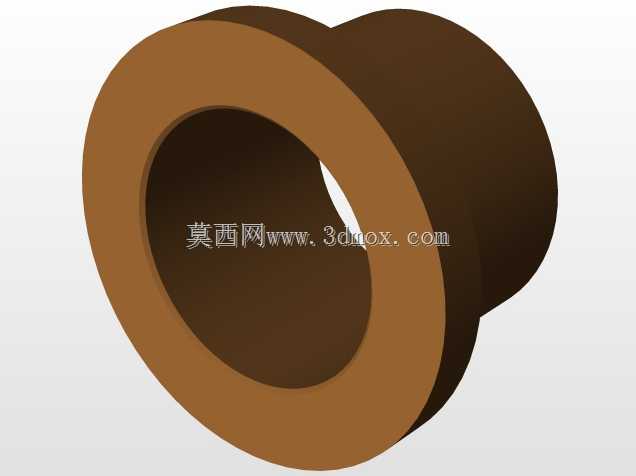

　　设计思路上，该结构首先确定了曲柄的回转半径与活塞行程的匹配关系，保证摆缸的摆动角度处于合理区间内，避免摆角过大导致的密封件偏磨或者运动卡滞问题。汽缸与机架的连接支点位置经过反复校核，确保活塞在整个运动行程中，连杆与汽缸轴线的夹角始终处于较小范围，将侧向力控制在密封件可承受的阈值之内。曲轴的支撑位采用双支点固定结构，提升旋转部件的支撑刚性，避免飞轮重量带来的曲轴挠曲变形。配气接口设置在摆缸的固定侧端面上，随汽缸摆动的过程中不会影响蒸汽管路的连接，避免了活动管路密封的复杂问题。整体机架采用立式布局，底部设置带安装孔的固定脚，能够直接通过螺栓固定在安装基座上，不需要额外设计复杂的安装转接结构。

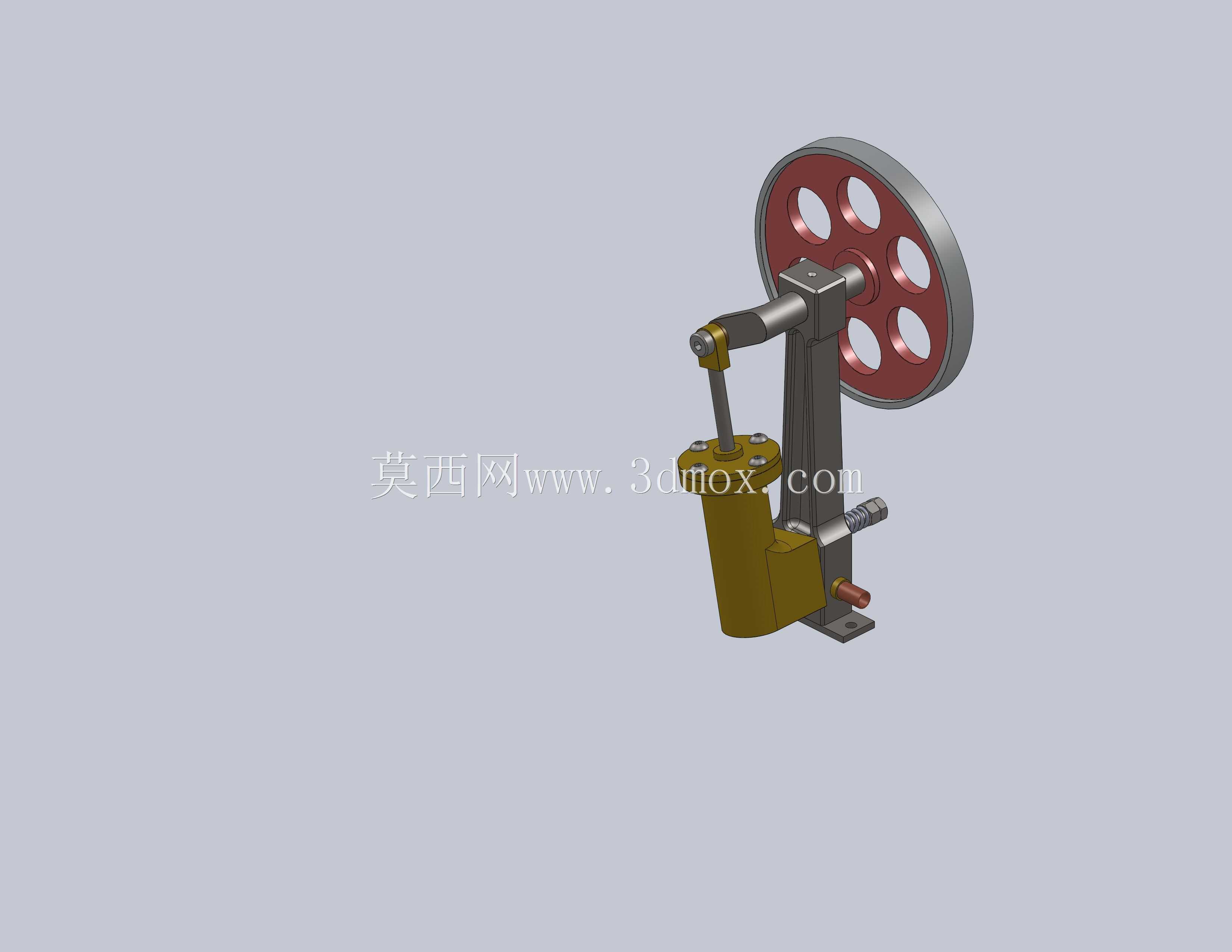

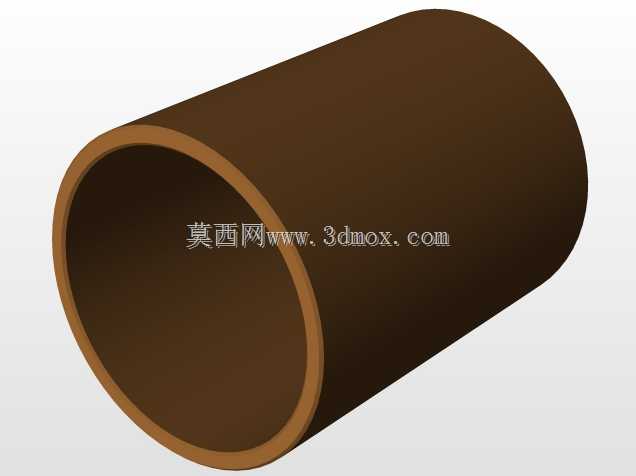

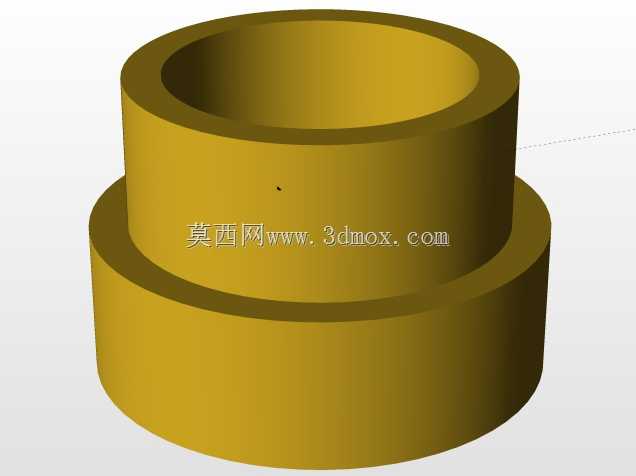

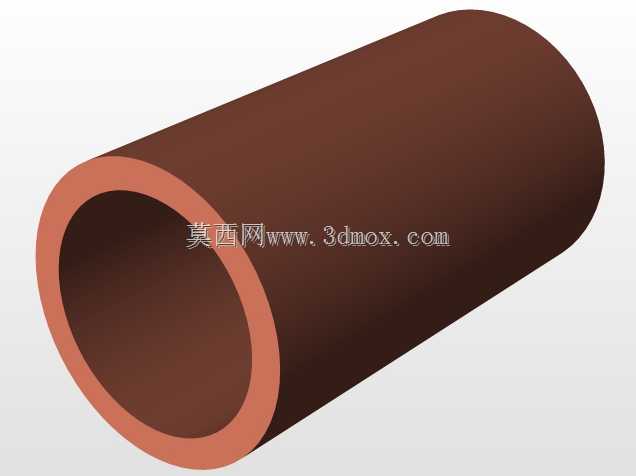

　　从外形尺寸与安装边界来看，该装置整体为立式狭长布局，最大外轮廓尺寸集中在飞轮所在的端部，飞轮的直径决定了装置的最大宽度，安装时需要预留出飞轮旋转的安全空间，避免周边构件与旋转的飞轮发生干涉。汽缸部分的外轮廓为圆柱形结构，周边预留的操作空间主要用于调整密封压盖以及连接蒸汽管路，安装基座的平面度需要控制在合理范围内，避免固定后机架发生形变导致曲轴卡滞。装置的动力输出端位于曲轴的飞轮对侧，可通过联轴器或者带轮连接负载，输出轴的中心高与安装基准面的距离经过统一设定，能够适配常规的小型动力实验台的安装尺寸要求，不需要额外调整基座高度即可完成对接。整个结构的运动部件全部做了运动包络校核，在全行程运转过程中，摆缸、连杆、飞轮等活动构件之间不存在运动干涉，各摩擦副的预留间隙符合小型动力装置的装配公差要求，能够在常规的蒸汽压力参数下稳定连续运转。
