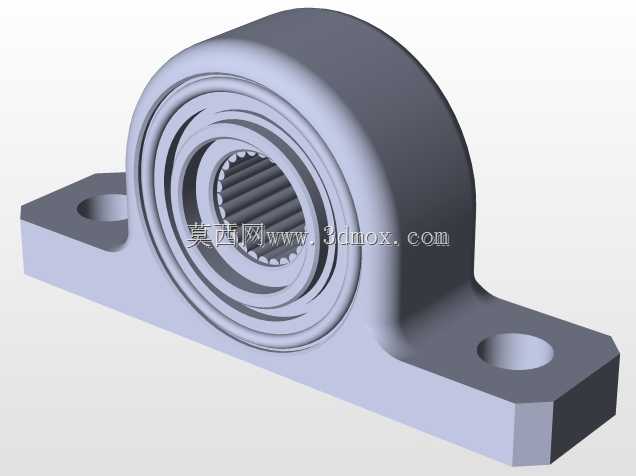

带座外球面滑动轴承组件结构设计

这款带座轴承组件是机械传动系统中核心的回转支撑部件，广泛应用于各类轻工输送设备、小型加工机床、农业机械、纺织机械的传动轴系布局中，主要承担径向载荷与少量轴向载荷的支撑作用，为旋转轴提供稳定的回转基准，避免轴系运转过程中出现径向跳动、轴向窜动的问题，保障传动链路的运转精度与运行稳定性。从实际应用场景来看，这类带座轴承常被用于输送带的辊筒支撑、小型车床的主轴辅助支撑、农用脱粒设备的辊轴固定、包装机械的送料辊支撑等场景，能够适应多粉尘、轻度潮湿的常规工业作业环境，安装后无需复杂的同轴度调试，即可快速投入使用。在功能特性上，该组件集成了轴承本体与安装基座为一体，轴承内圈带有适配花键轴的内齿结构，可直接与花键传动轴配合，传递扭矩的同时完成轴的径向定位，轴承外圈的多层密封结构可阻挡外界粉尘、碎屑进入轴承滚道，延长润滑脂的留存周期，降低日常维护频次。基座采用菱形法兰式安装结构，两侧带有对称的沉头安装孔，可直接通过螺栓固定在设备的安装机架面上，安装孔的间距经过标准化设计，适配多数常规工业设备的安装孔位布局，无需对安装面做额外的二次加工即可完成装配。从设计思路来看，该组件在建模过程中充分考虑了实际生产的工艺可行性，基座部分预留了2度的拔模斜度，适配铸造或注塑成型的生产工艺，轴承与基座的配合面采用过盈配合的尺寸设计，避免运转过程中轴承外圈与基座发生相对转动，同时基座的安装面做了平面度公差约束，保障安装后轴承的轴线与安装面保持平行，防止轴系运转时出现偏载问题。在安装边界上，该组件的基座底面为完全贴合的安装基准面，两侧安装孔的中心距、沉孔深度都做了明确的尺寸约束，轴承内孔的花键参数符合通用花键轴的配合标准，整体轴向尺寸紧凑，不会占用过多的设备安装空间，可适配狭小空间内的轴系支撑布局，同时轴承的外圈高度、基座的厚度都经过强度校核，在额定载荷范围内不会出现基座变形、轴承压溃的问题，能够满足长期连续运转的使用需求。
