帕克品牌Y型1又1/4英寸制冷截止阀

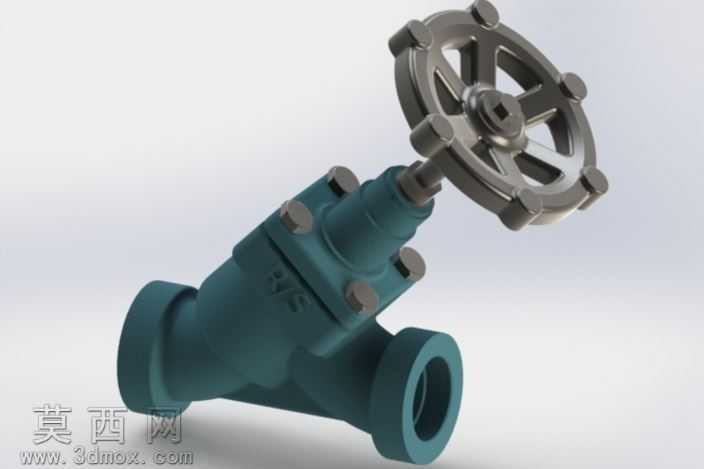

本作品为帕克品牌制冷系统专用截止阀三维建模成果，建模过程依托三维设计软件完成全参数化构建，完整还原了Y型截止阀的真实结构与细节特征。建模阶段首先梳理阀门的整体装配逻辑，将模型拆分为阀体、阀盖、手轮、阀杆、密封组件、连接法兰六大核心模块，针对Y型倾斜流道结构，采用曲面放样与实体切除结合的方式构建流道腔体，保证流道内壁的平滑过渡，还原真实阀门的流体通路形态。阀体部分的铸造圆角、螺栓凸台、密封面凹槽等细节均按照实物尺寸1:1还原，阀体表面的品牌标识采用浮雕贴图结合实体凸起的方式制作，还原铸件表面的细微质感。手轮部分采用轮辐式结构建模，对轮缘的防滑凸点、中心的阀杆连接方孔、轮辐的过渡圆角逐一细化，保证手轮转动操作的结构合理性。阀杆与阀瓣的连接结构采用真实的梯形螺纹传动设计，建模时还原了螺纹的牙型细节与装配间隙，可直观展示阀门启闭时的运动行程。材质渲染阶段，阀体部分采用铸钢哑光深绿漆材质，调整材质的粗糙度与金属基底反射率，还原工业阀门漆面的细微颗粒质感；手轮部分采用铸铁镀锌材质，模拟金属表面的轻微氧化质感；密封垫片部分采用丁腈橡胶材质，调整材质的漫反射颜色与凹凸贴图，还原橡胶件的哑光弹性质感；螺栓紧固件采用发黑处理的碳钢材质，还原标准件的表面质感。场景布光采用三点布光法，主光源从侧上方打亮阀门主体轮廓，辅光源补全暗部细节避免死黑，背光源勾勒手轮与阀体的边缘轮廓，添加柔和的环境光遮蔽效果，增强模型的体积感与结构层次感。设计过程中针对制冷工况的使用需求，重点还原了阀门的承插焊接连接端结构，保证连接端口的尺寸与焊接坡口角度符合制冷管路的安装标准，同时预留了阀盖密封填料函的结构细节，可直观展示阀门的密封原理。模型包含46种不同配置变体，覆盖角度阀、直通阀、球阀等不同结构类型，以及承插焊接、螺纹连接等不同连接方式，同时配套手轮、服务扳手、三通手柄等操作配件，所有配件均按照实物比例建模，可直接用于制冷管路系统的装配模拟、产品展示、安装培训等场景，模型添加了标准连接点属性，可直接在管路装配环境中调用，自动匹配管路连接路径，提升装配设计效率。
