高频PCB边缘安装射频同轴连接器

这款射频同轴连接器主要面向高频信号传输场景设计，适配毫米波频段的信号互联需求，可广泛应用在高速通信设备、测试测量仪器、射频前端模块、航空航天机载通信单元、毫米波雷达模组等需要稳定高频信号传输的硬件系统中，作为PCB板与外部射频线缆、模块之间的信号衔接部件，承担着阻抗匹配、信号屏蔽、机械固定的核心作用，能够在40GHz的工作频段内维持稳定的信号传输性能，避免高频信号出现反射、衰减、串扰等问题，保障信号链路的完整性。

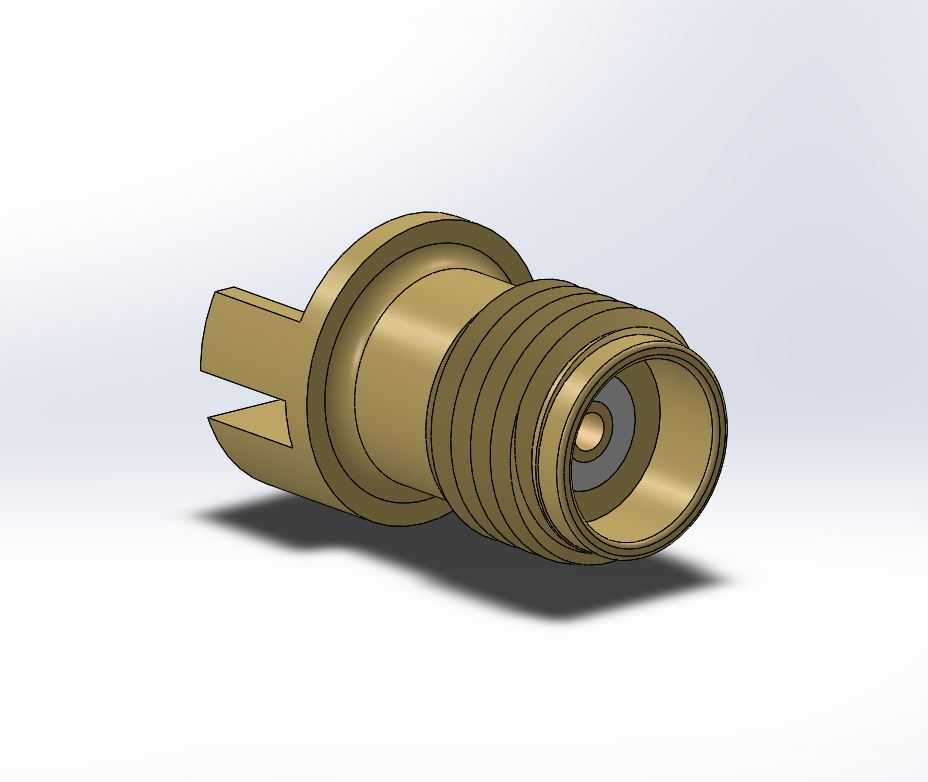

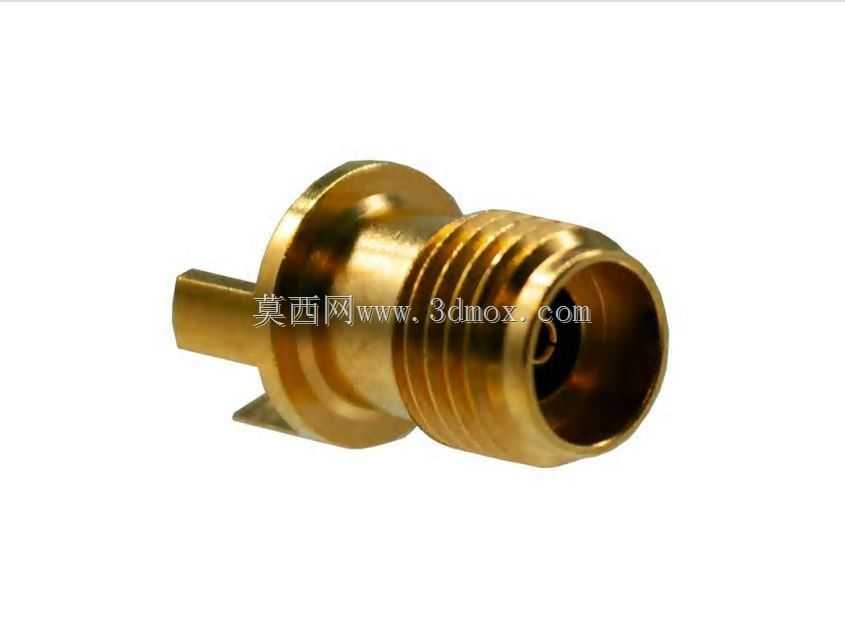

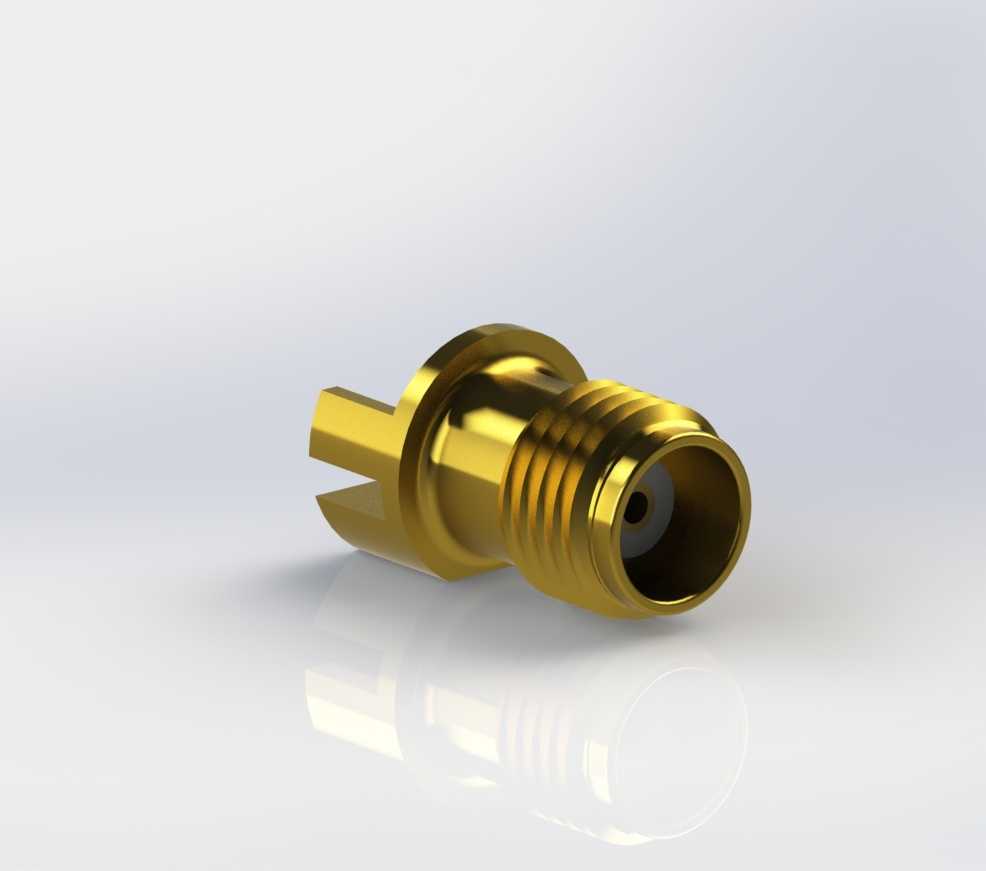

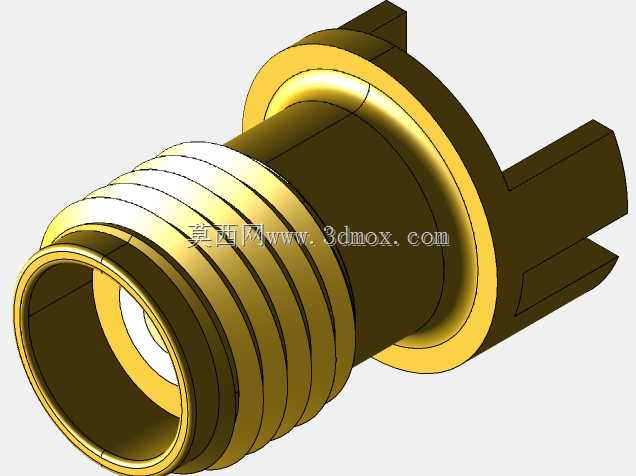

从实际使用功能来看，这款连接器采用边缘安装的结构形式，无需在PCB板上开设贯穿安装孔，直接贴合在PCB板的边缘位置完成焊接固定，能够大幅节省PCB板的板面空间，尤其适合布局紧凑、空间受限的高密度射频电路设计，比如小型化的通信基站射频板、便携式测试仪器的射频前端、车载毫米波雷达的信号处理板等场景，既可以简化PCB的加工工序，也能降低板面开孔带来的信号完整性风险。连接器的特性阻抗严格控制为50欧姆，这是射频领域通用的标准阻抗值，能够和绝大多数射频线缆、测试设备、射频元器件实现阻抗匹配，最大程度减少信号反射带来的功率损耗，在额定工作频段内可以维持极低的驻波比，保障信号传输的效率与稳定性。

在设计思路上，这款连接器充分考虑了高频信号的传输特性，整体采用同轴结构设计，内部的信号接触件与外部的金属屏蔽壳体保持严格的同轴度，金属壳体采用镀金工艺处理，既具备优秀的导电性能，也拥有良好的抗腐蚀能力与机械强度，能够为内部信号传输提供连续可靠的电磁屏蔽，隔绝外界电磁干扰对传输信号的影响，同时也避免内部信号向外辐射干扰周边电路。连接器的接口端采用标准的2.92毫米同轴接口规格，能够和同规格的射频接头实现精准可靠的插拔连接，插拔寿命满足工业级使用要求，多次插拔后仍能维持稳定的接触性能与屏蔽效果。

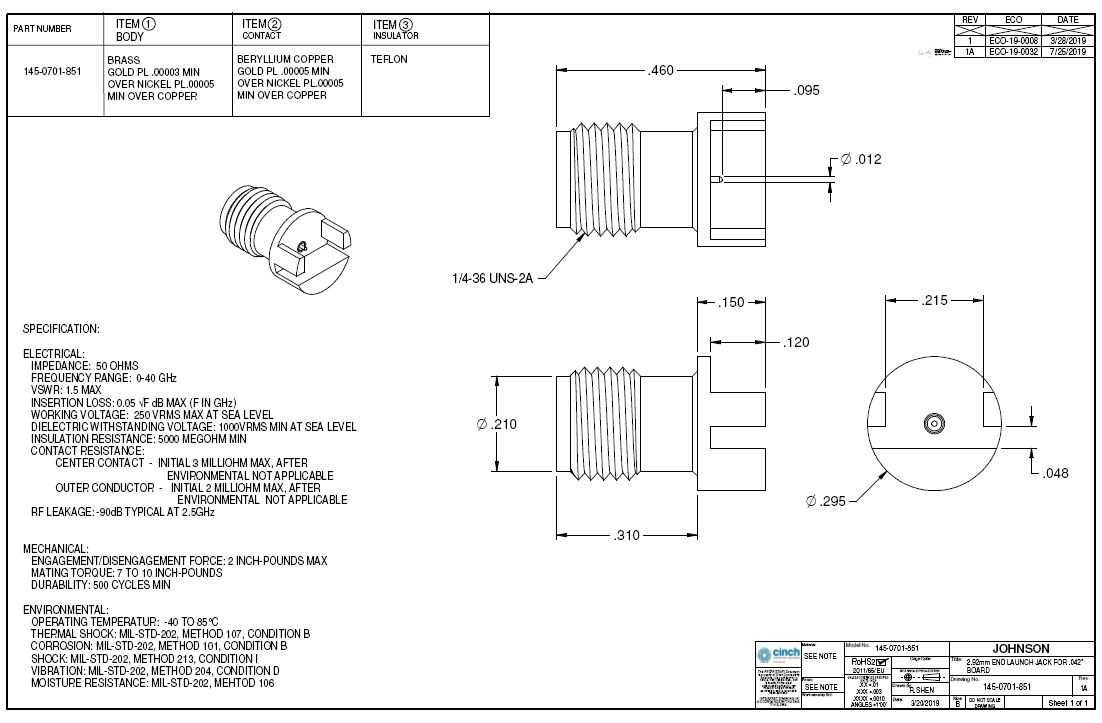

从安装边界与尺寸参数来看，这款连接器专门适配厚度为0.048英寸的PCB板材，安装时的定位结构能够精准卡在PCB边缘，焊接引脚的位置与PCB板上的焊盘完全对应，焊接后连接器与PCB板面保持垂直，接口端面的位置精度能够满足高频连接的公差要求，不会因为安装偏移导致信号传输性能下降。整体外形紧凑小巧，安装后突出板面的高度经过优化设计，不会占用过多的垂直空间，方便设备内部的结构布局，同时壳体的结构强度足够承受常规的插拔力，不会在日常使用中出现变形、松动等问题，能够在复杂的工业使用环境下长期维持稳定的连接性能。
