2.92mm规格50欧姆PCB边缘射频连接器

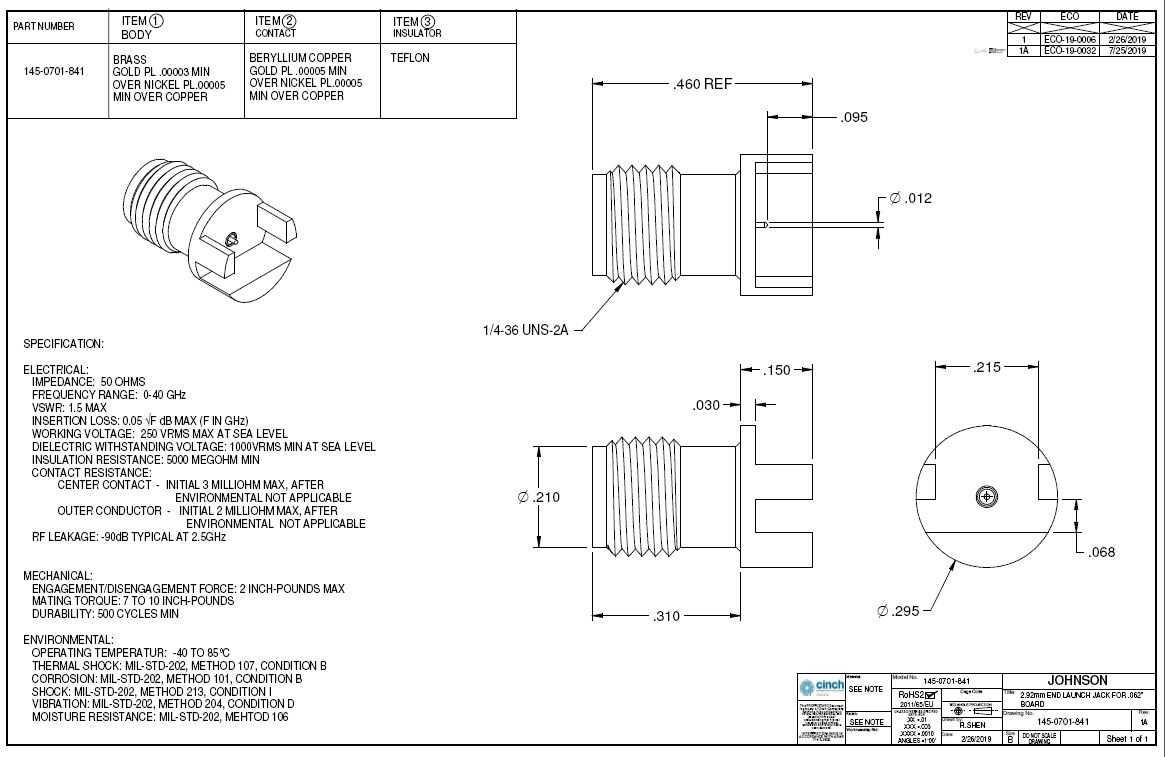

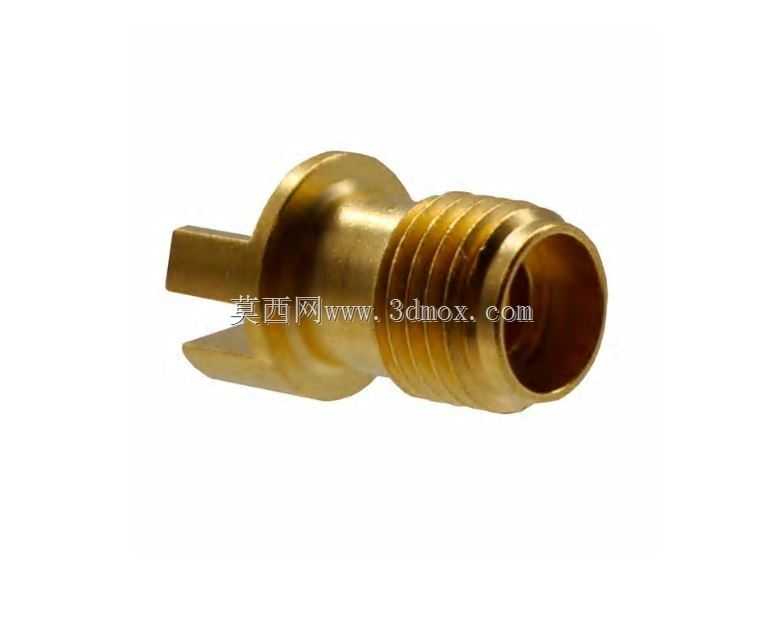

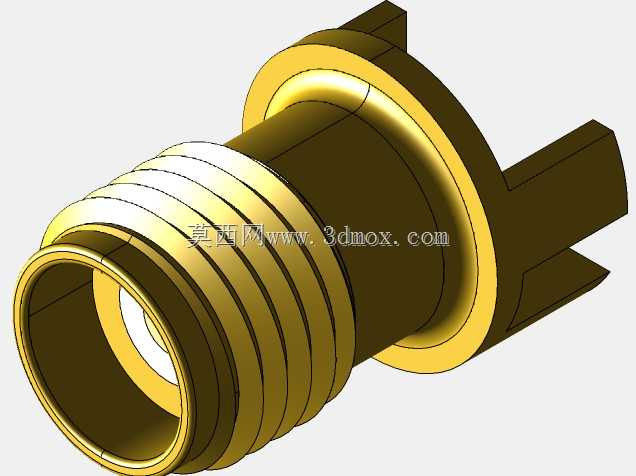

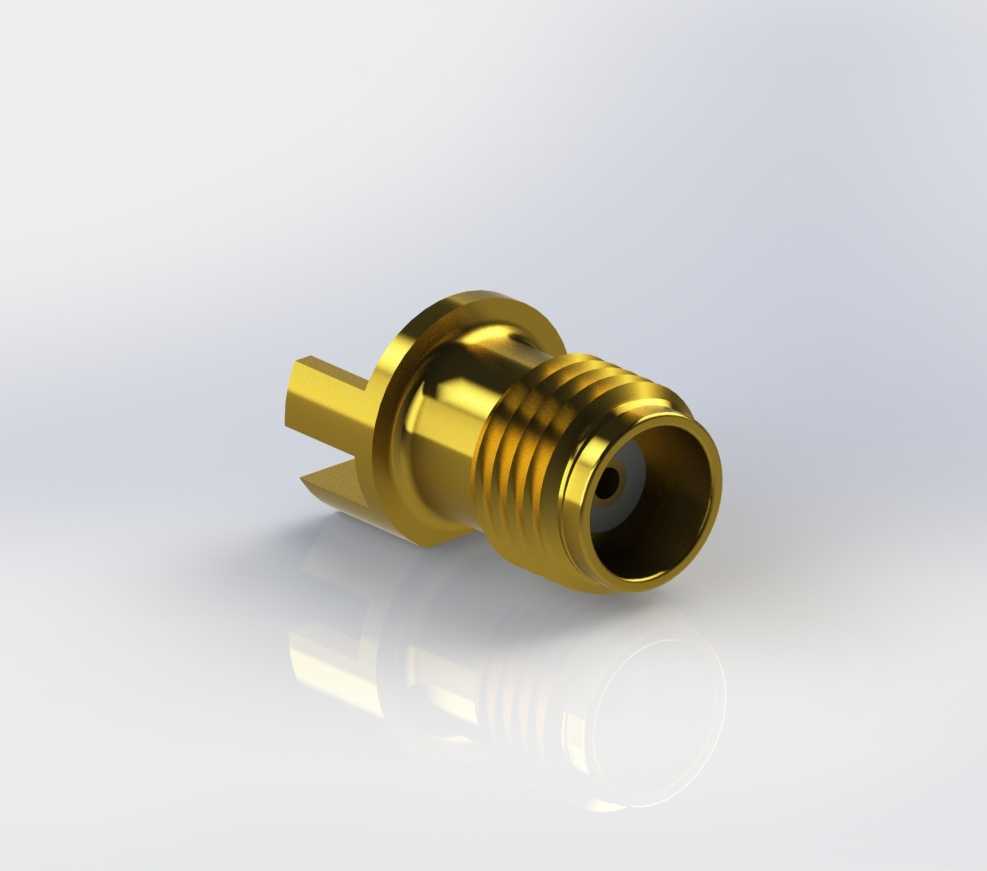

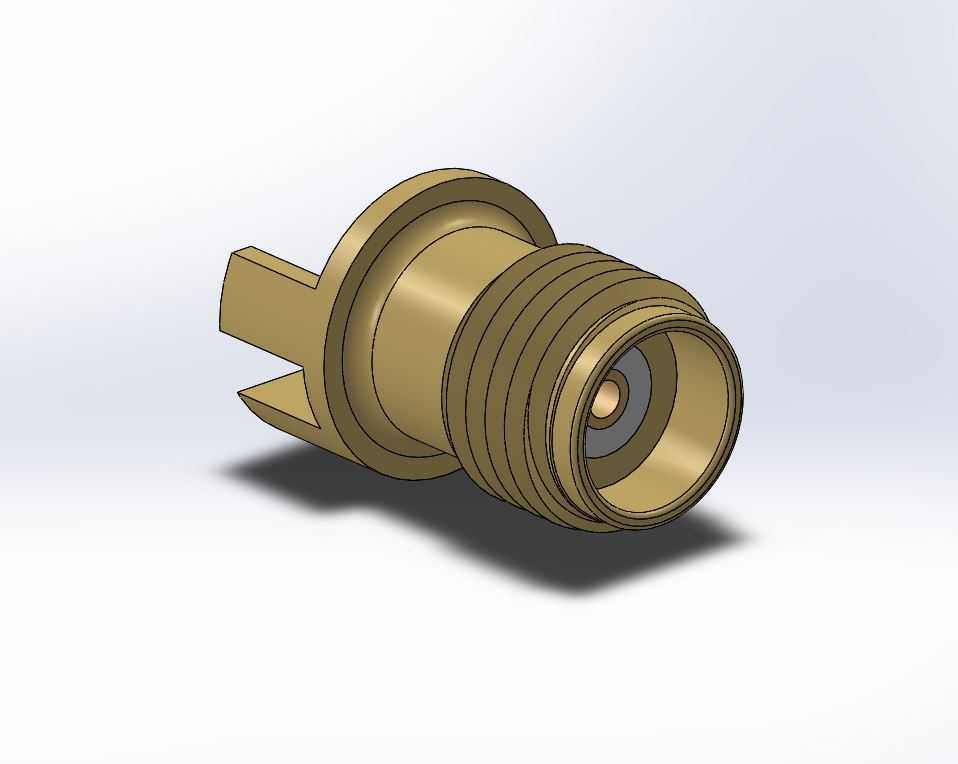

这款边缘安装型射频同轴连接器，主要面向高频毫米波信号传输场景设计，广泛应用在高速通信测试设备、毫米波雷达前端、5G毫米波通信模块、高精度射频测试治具等领域，承担射频信号从PCB板端到同轴传输线的低损耗转接功能，是高频电子设备中实现板级信号对外互联的核心连接部件。在实际应用中，这类连接器需要在高达数十吉赫兹的工作频段下保持稳定的阻抗匹配，避免信号反射、插入损耗过大的问题，保障高频信号传输的完整性，尤其在0.068英寸厚度的PCB板上，通过边缘贴装的安装方式，能够最大程度缩短信号从板上走线到同轴接口的传输路径，减少信号传输过程中的驻波干扰，提升高频段下的信号传输质量。从产品功能特性来看，该连接器采用标准2.92mm同轴接口结构，特性阻抗严格控制为50欧姆，匹配射频领域通用的阻抗标准，能够和同规格的2.92mm公头连接器实现可靠插拔对接，接口内部的接触件采用镀金工艺处理，既能够提升接触可靠性、降低接触电阻，也具备优秀的抗腐蚀能力，保障长期使用过程中的连接稳定性。产品的设计思路围绕高频信号传输的核心需求展开，在结构设计上，安装端采用分叉式的插脚结构，能够直接卡在PCB板的边缘位置，焊接时可以和PCB上的信号走线、接地焊盘实现精准对位，既降低了生产环节的焊接对位难度，也能够保证接地端的充分连接，减少信号泄漏。外形尺寸上，连接器整体采用紧凑的同轴结构设计，接口端为标准外螺纹锁紧结构，安装端的尺寸完全匹配0.068英寸厚度的PCB板安装边界，安装后不会额外占用PCB板上过多的布局空间，适合高密度排布的高频电路设计场景。在安装适配性上，该连接器的边缘安装结构不需要在PCB板上开设大尺寸的安装孔，仅需要在板边缘预留对应的焊盘位置即可完成装配，能够有效提升PCB板的面积利用率，同时这种边缘Launch的安装方式，能够让板上的射频走线以最短的直线距离连接到连接器的信号端，最大程度降低走线带来的信号损耗和阻抗不连续问题，在40吉赫兹的工作频段下依然能够保持优秀的射频传输性能，满足高速毫米波通信、高精度测试类设备的严苛使用要求。
