高频PCB边缘安装SMA型同轴连接器

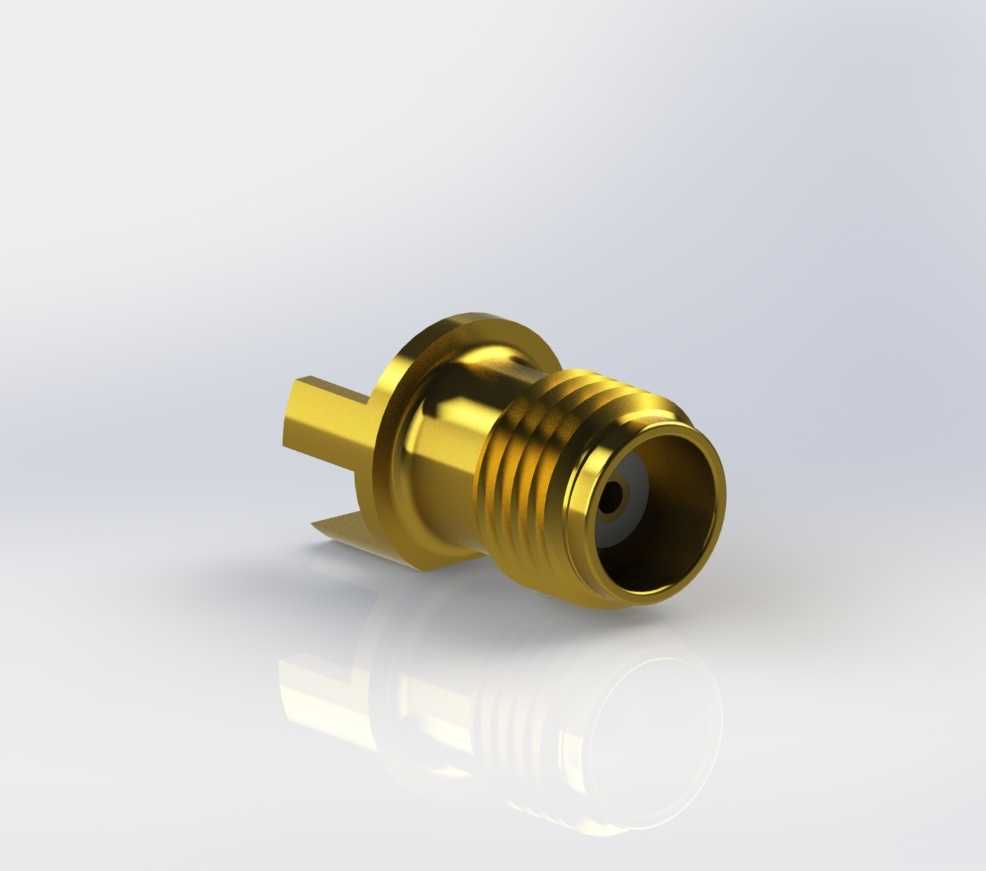

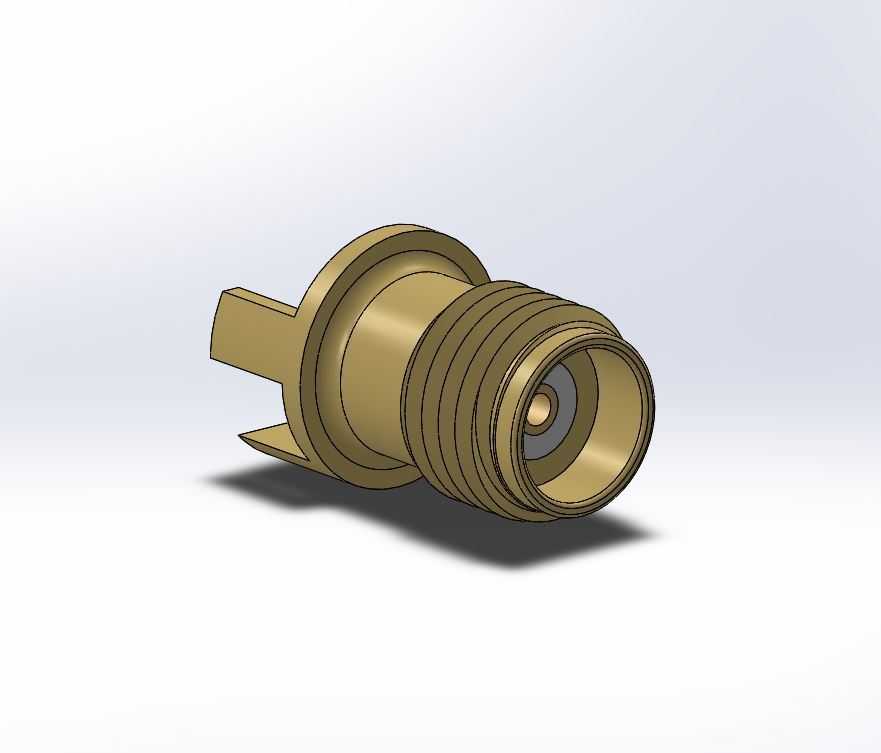

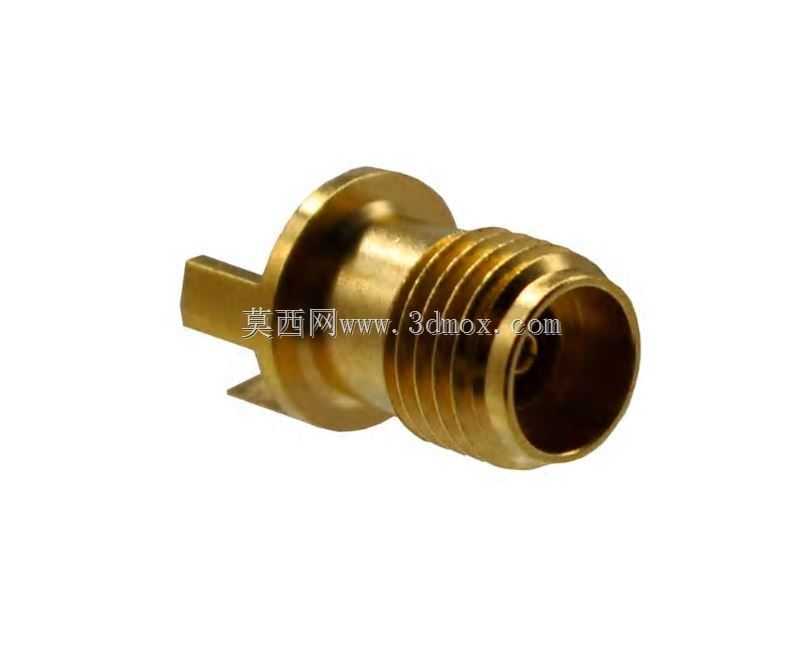

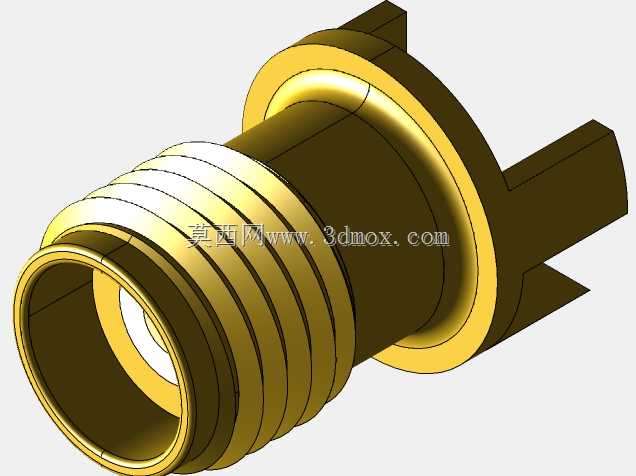

这款射频同轴连接器主要面向高频信号传输场景设计，适配0.098英寸厚度的印刷电路板边缘安装需求，能够在最高40千兆赫的工作频段下保持稳定的50欧姆阻抗匹配，广泛应用于微波通信设备、射频测试仪器、毫米波雷达前端、高速无线通信模组等需要高频信号互联的领域。在实际设备运行中，这类连接器承担着电路板与外部射频线缆、天线模块之间的信号传输职责，能够最大限度降低高频信号在连接节点处的回波损耗与插入损耗，避免信号失真、功率衰减等问题，保障高频信号传输的完整性与稳定性。产品采用边缘Launch式安装结构，设计阶段充分考虑了PCB板端的安装边界，整体轴向长度控制在2.92毫米级别，不会占用过多板上布局空间，适配高密度集成的射频电路设计需求；安装引脚与PCB板上的焊盘精准匹配，焊接后能够与电路板形成稳固的机械连接，同时保证射频接地路径的连续性，减少寄生参数对高频性能的干扰。外形上采用标准SMA型接口结构，外导体为带螺纹的黄铜镀金结构，既具备良好的导电性能与抗腐蚀能力，也能通过螺纹锁紧结构实现与适配接头的可靠连接，避免振动环境下出现连接松脱导致的信号中断；内导体采用插针式设计，与对接接头的接触件配合紧密，保证信号传输路径的连续导通。设计过程中针对高频应用场景做了专门的阻抗连续性优化，从接口端到PCB焊盘的过渡段采用渐变式结构设计，尽可能减少阻抗不连续点，让信号在传输过程中保持平滑过渡，避免在连接位置产生信号反射；同时严格控制各部件的加工公差，保证接口的互换性，能够与同规格的标准射频接头实现无差别适配，满足不同设备的通用互联需求。在安装适配性上，这款连接器的边缘安装结构无需在PCB板上开设大型安装孔，仅需在板边预留对应焊盘位置即可完成装配，能够简化PCB的加工工序，同时降低板上空间占用，尤其适合布局紧凑的小型化射频通信设备使用，在消费级无线通信设备、工业级射频传感设备、航空航天机载通信模组等场景下都能发挥稳定的连接性能。
