CR-10S适配X导轨双挤出机组件

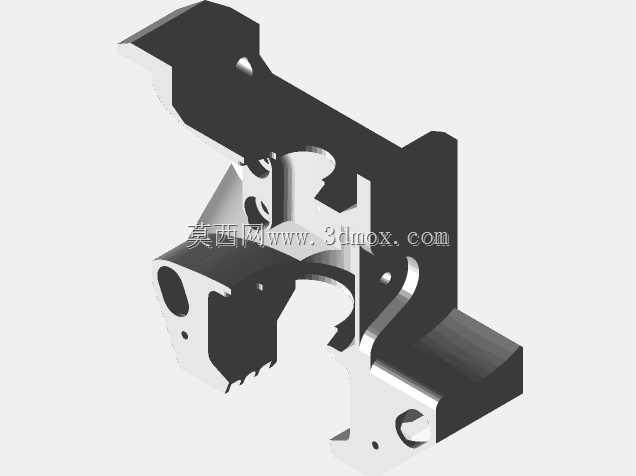

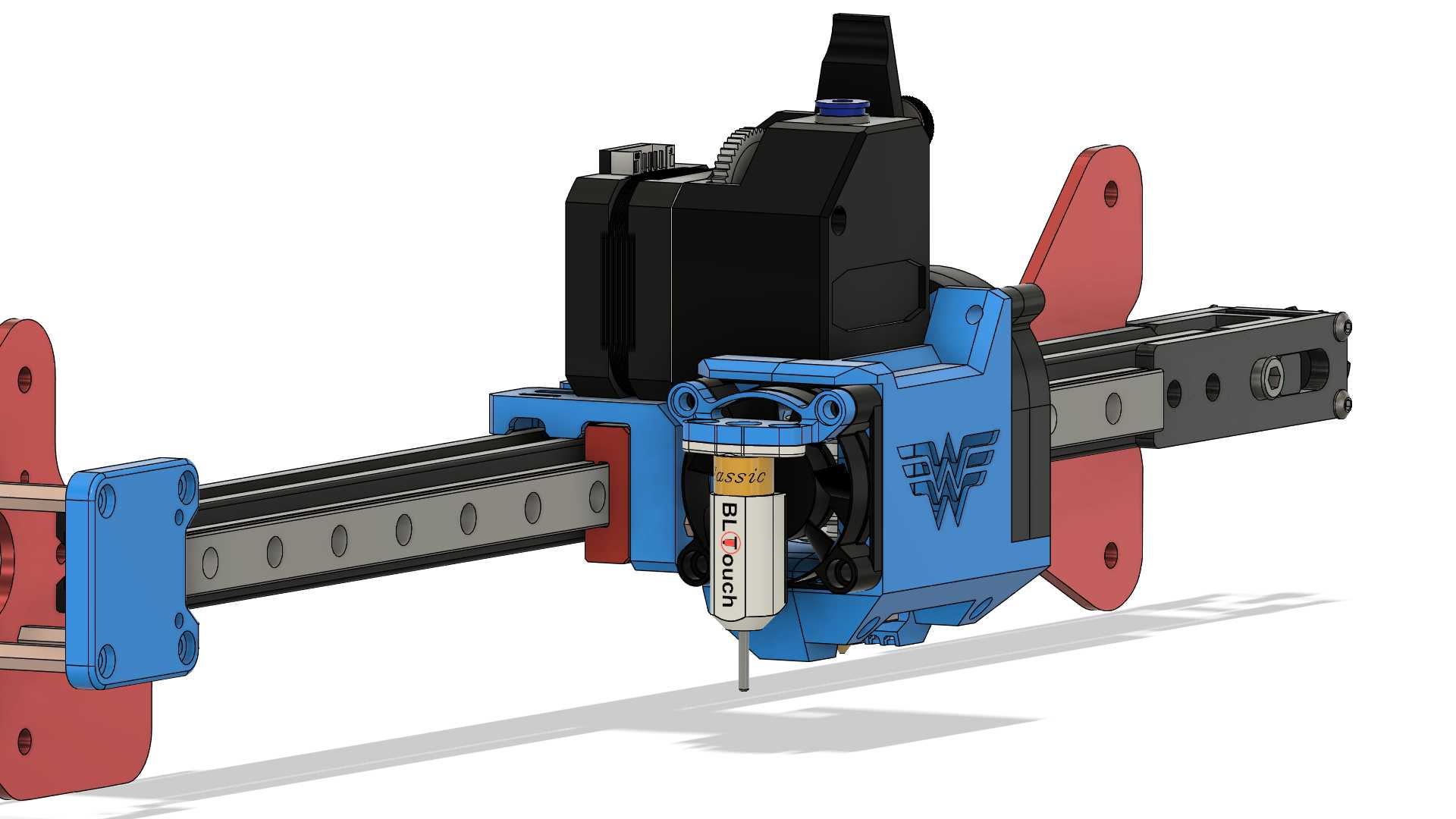

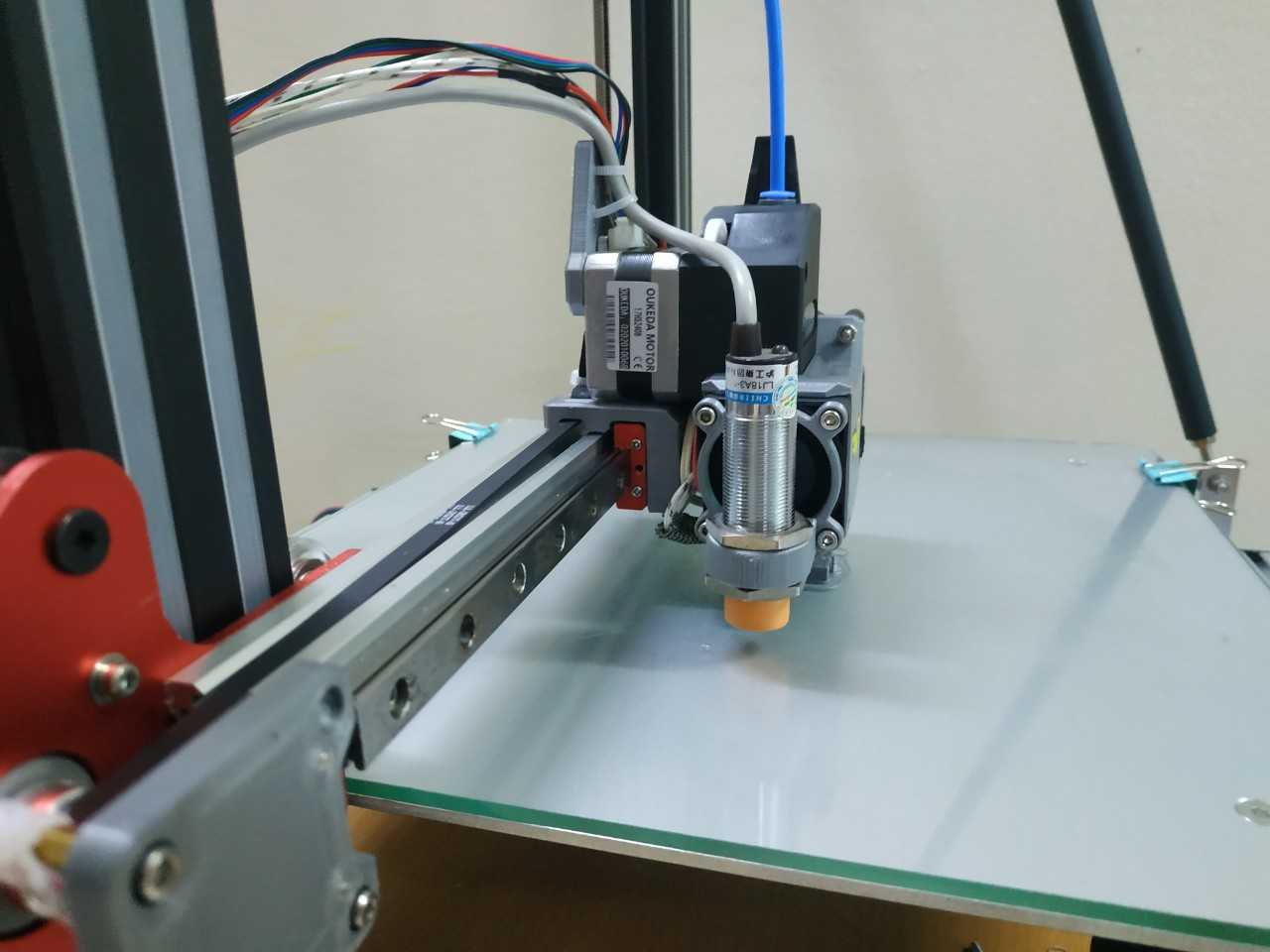

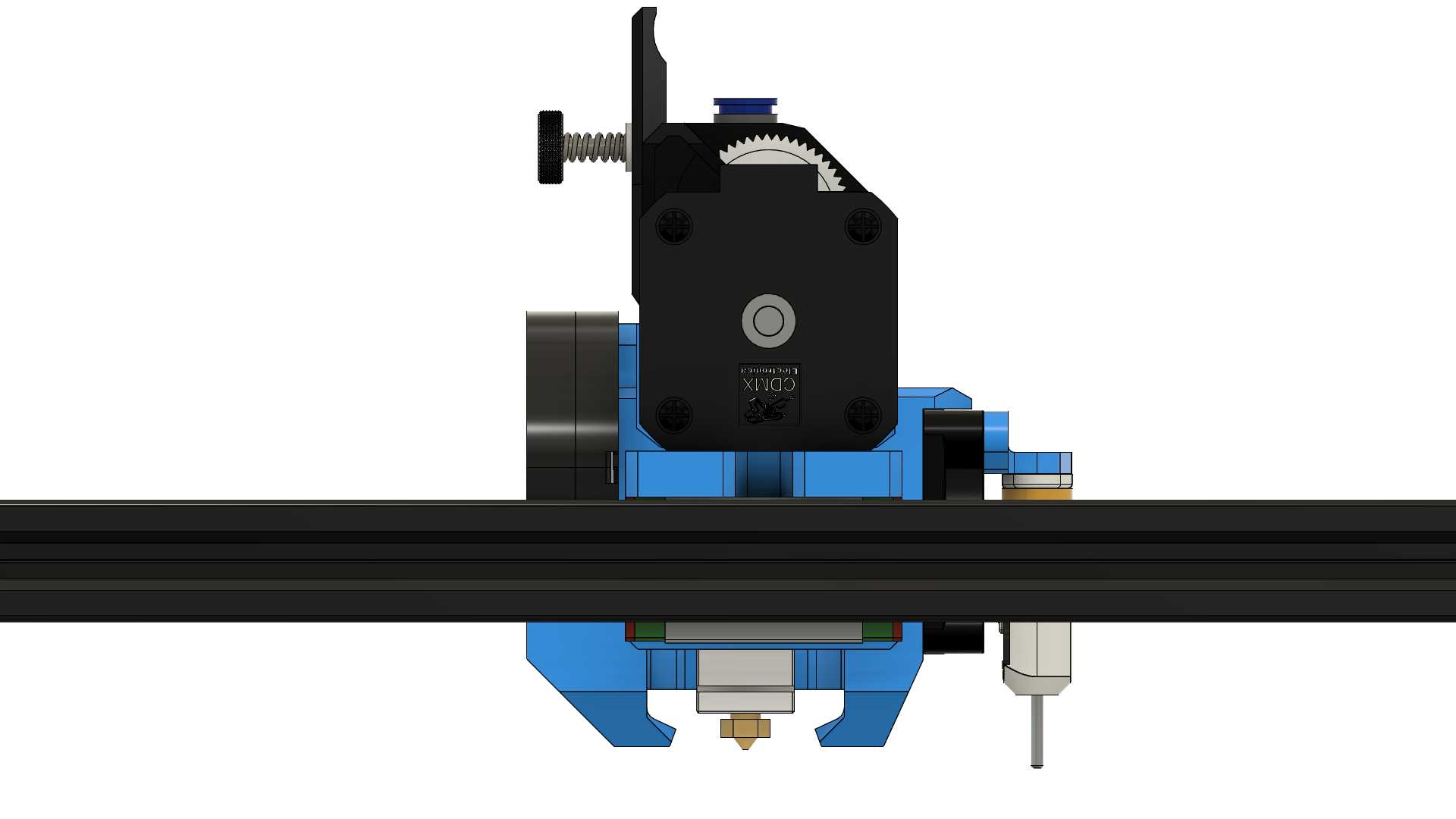

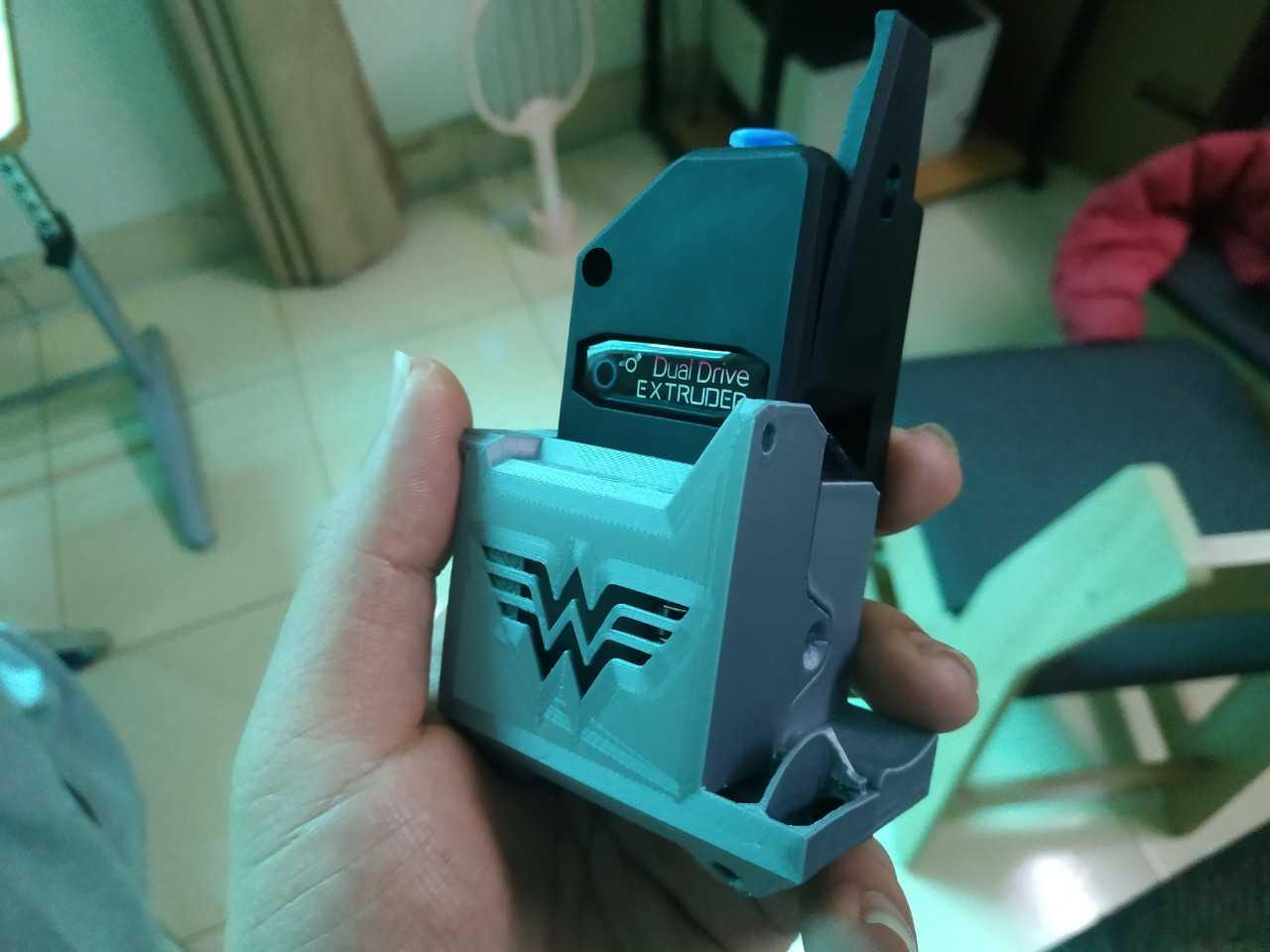

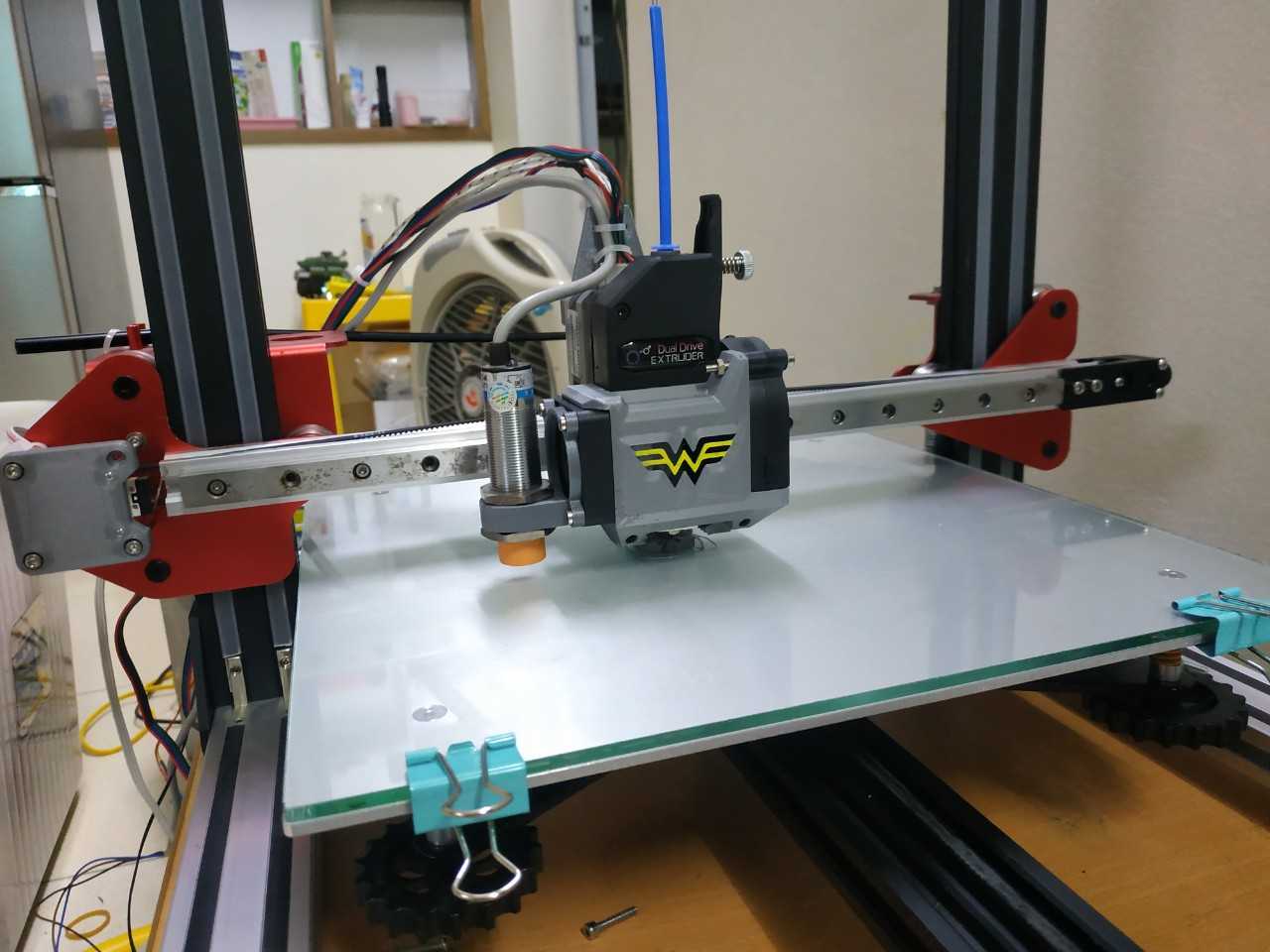

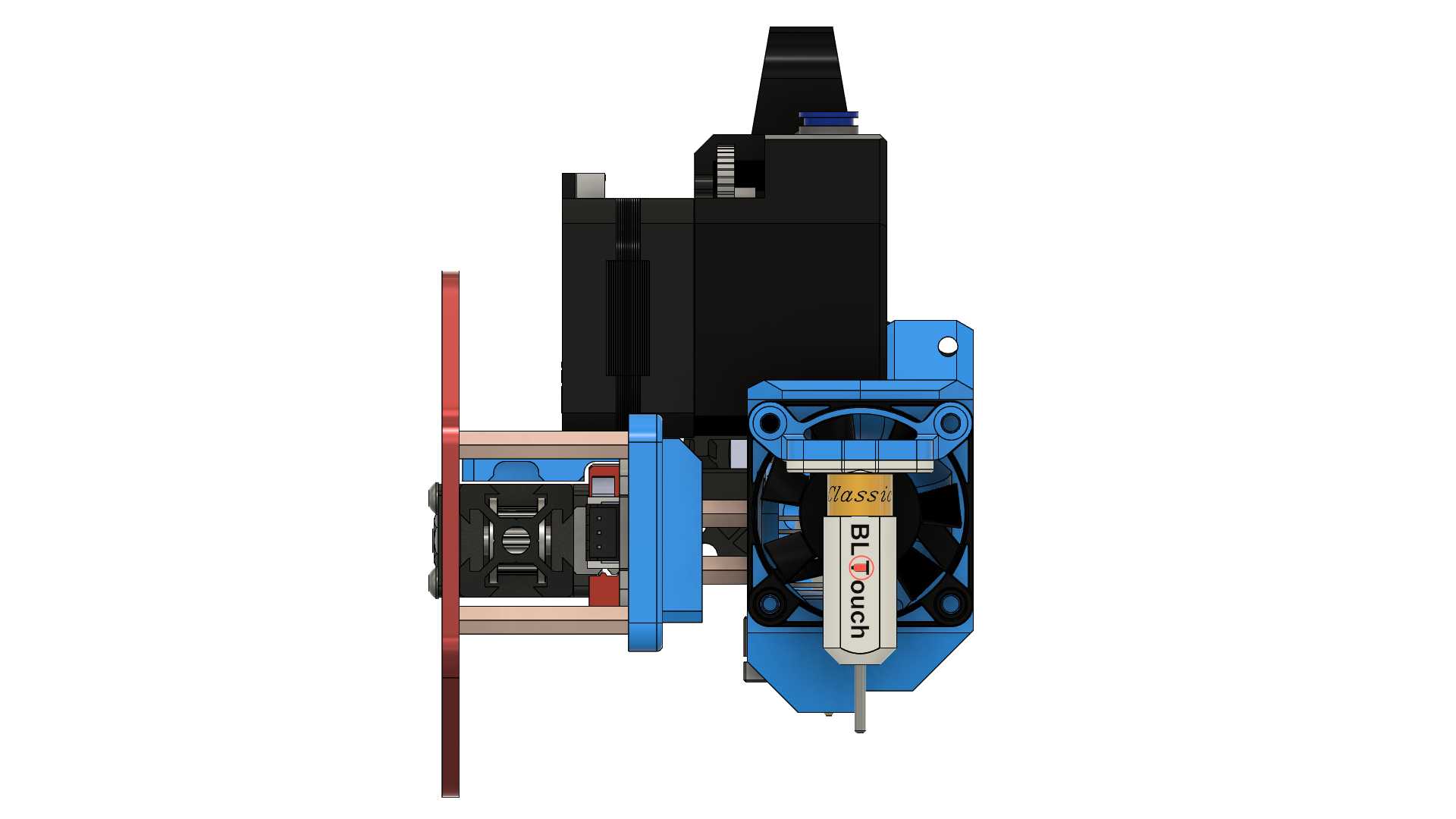

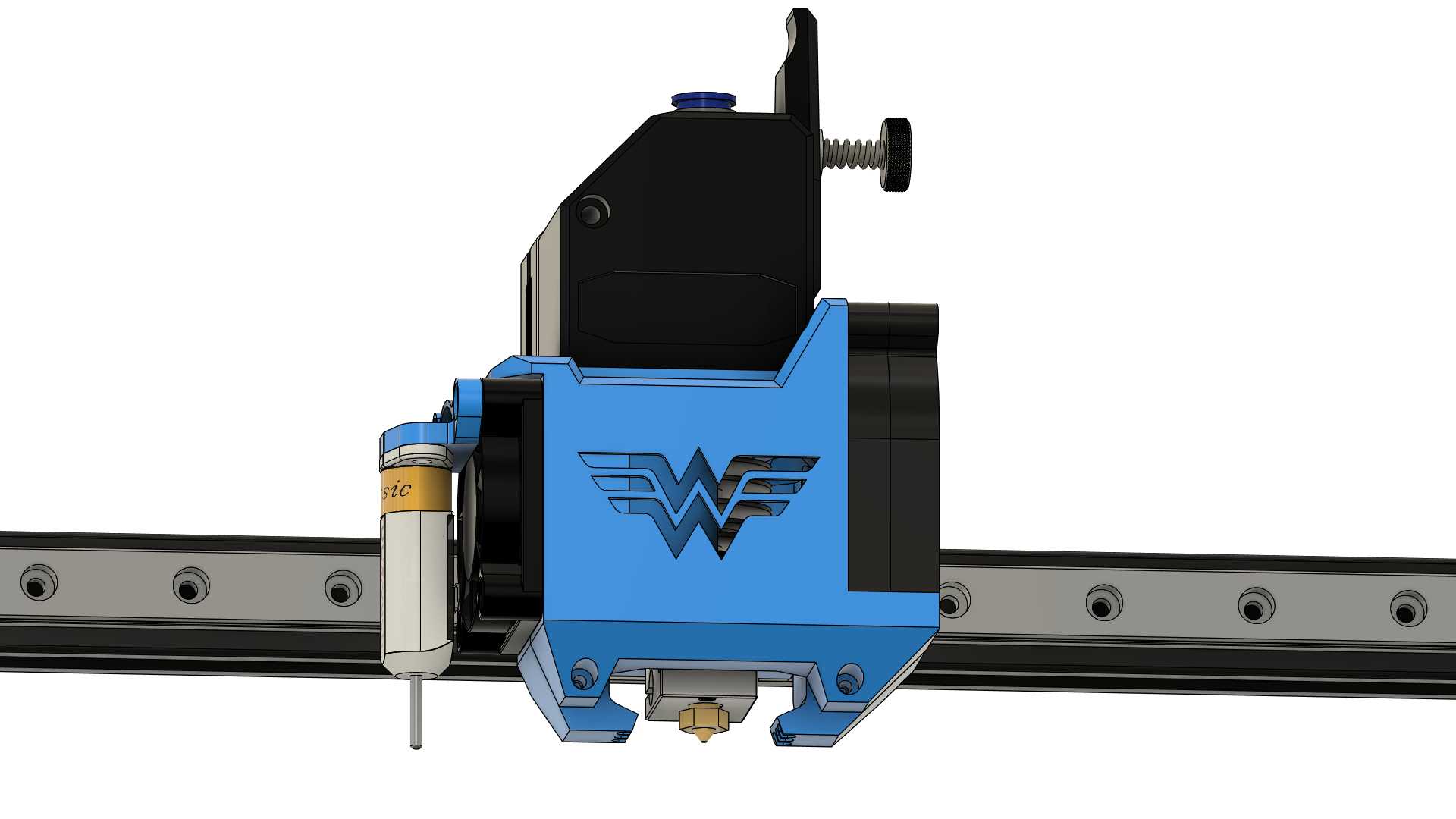

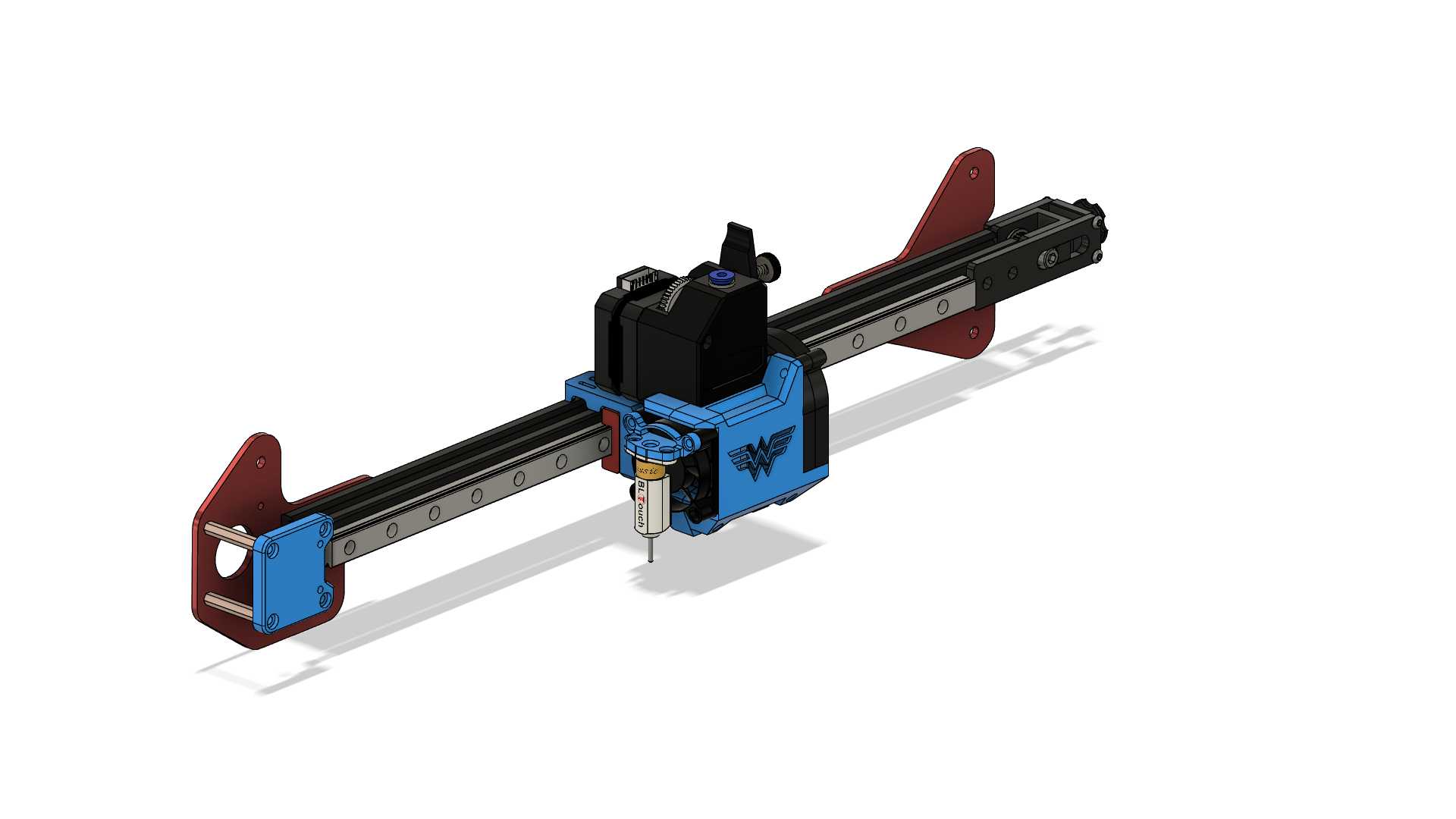

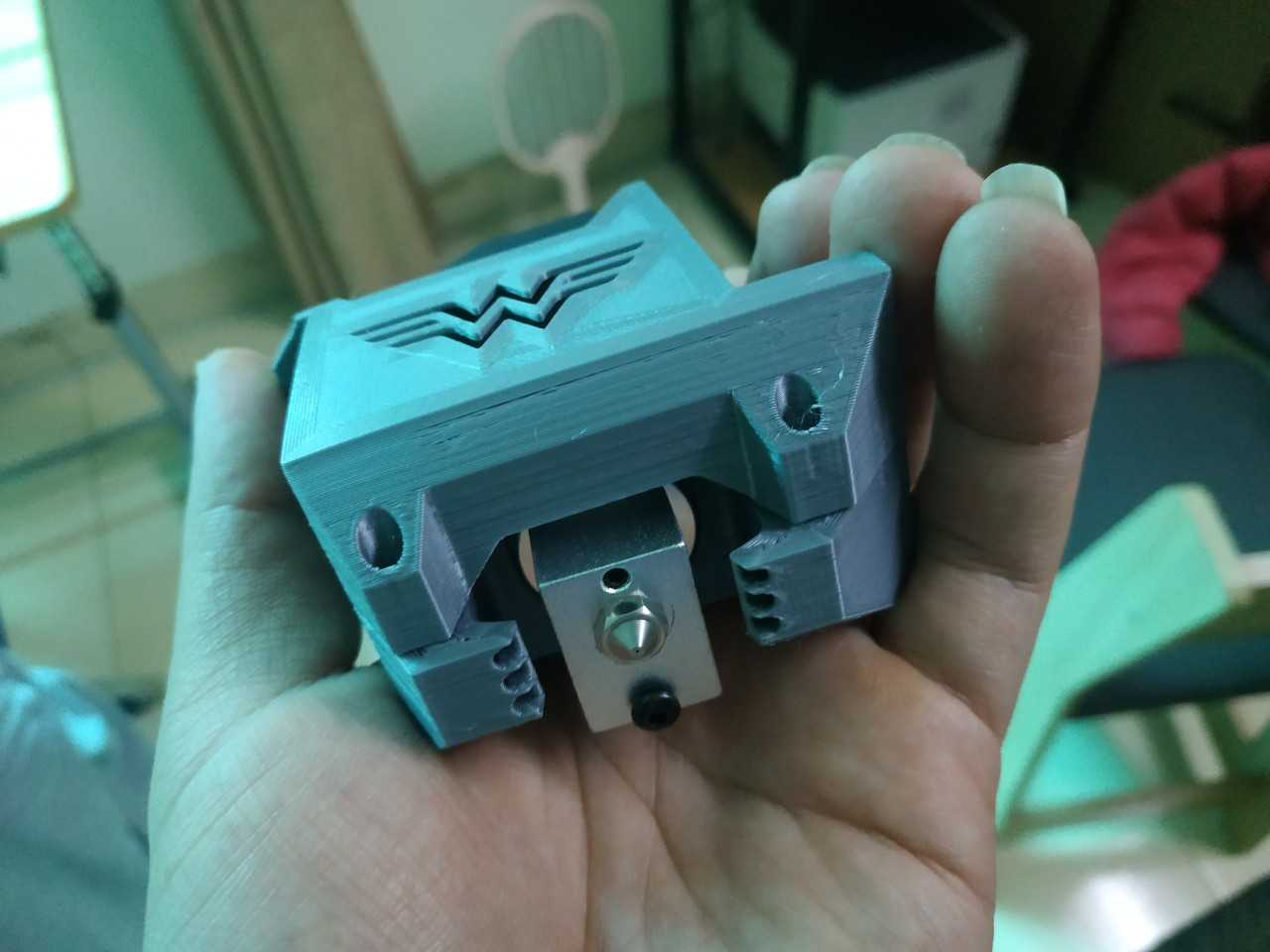

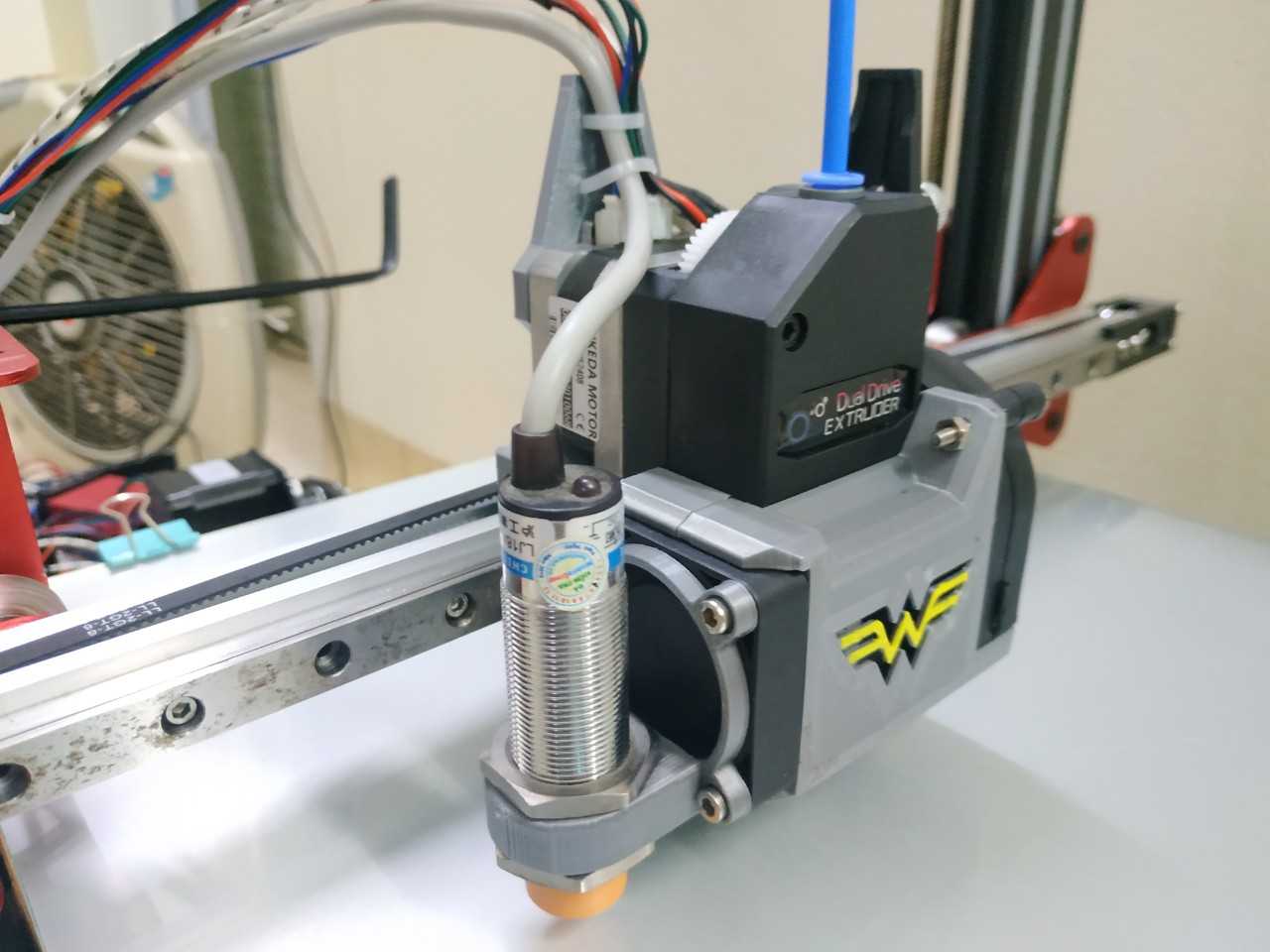

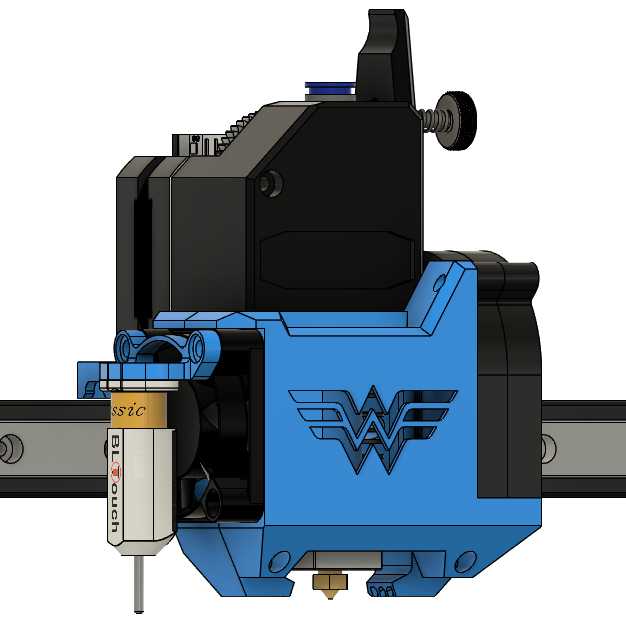

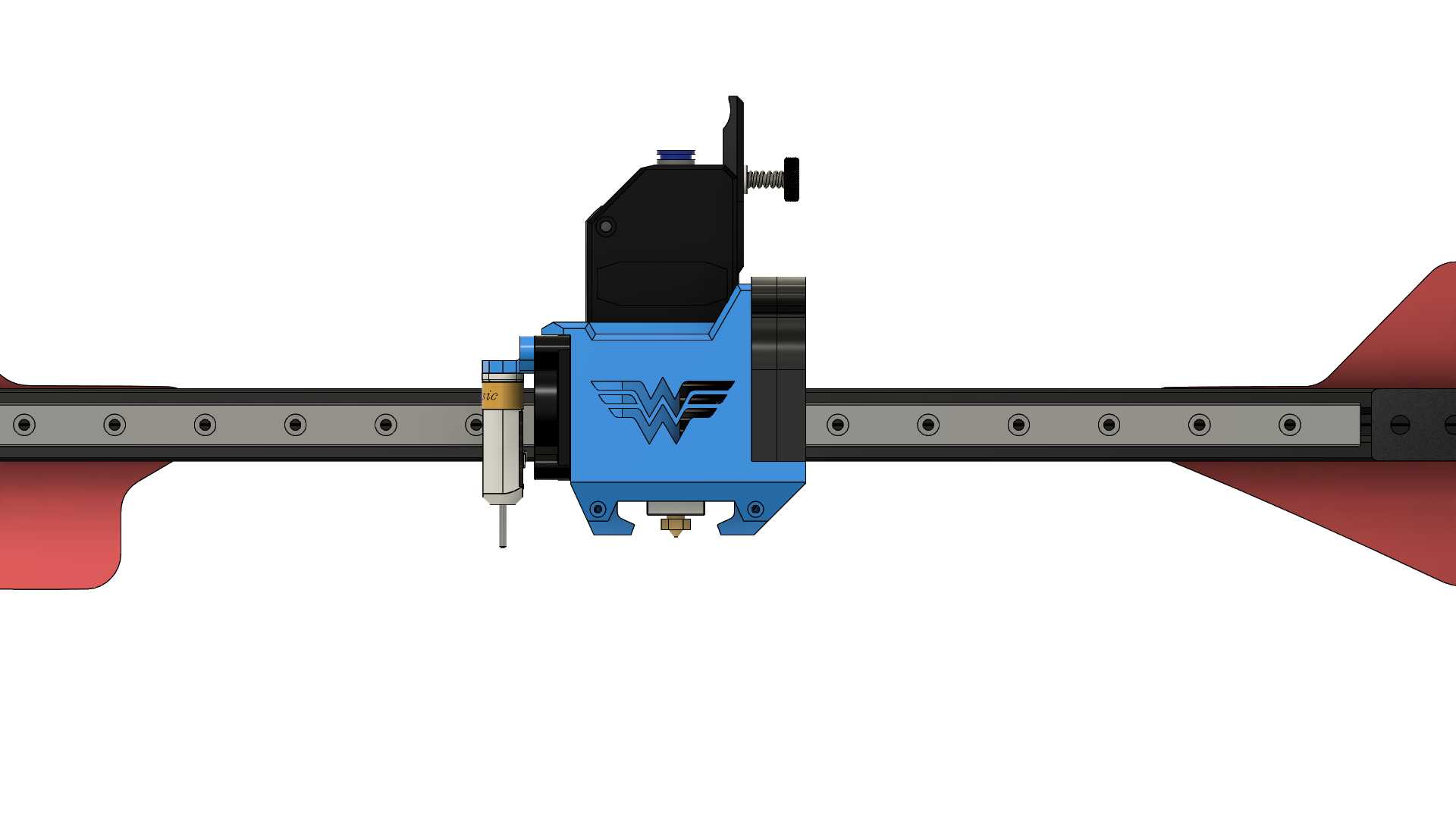

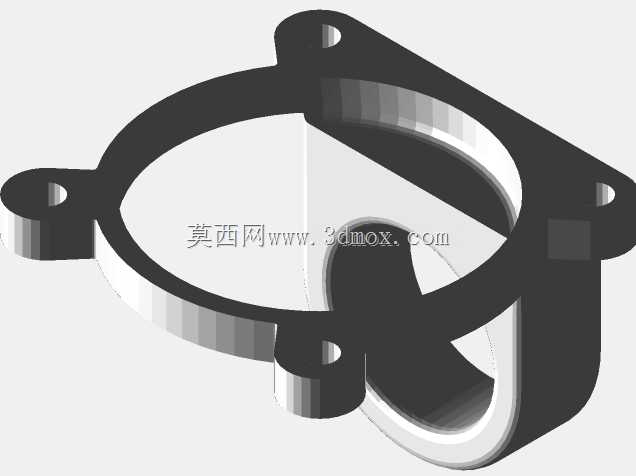

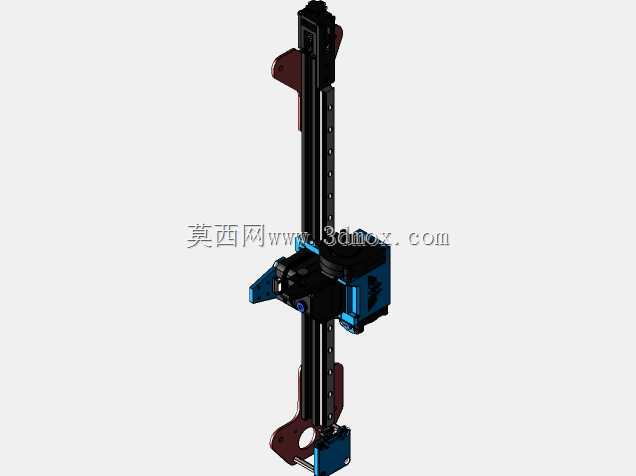

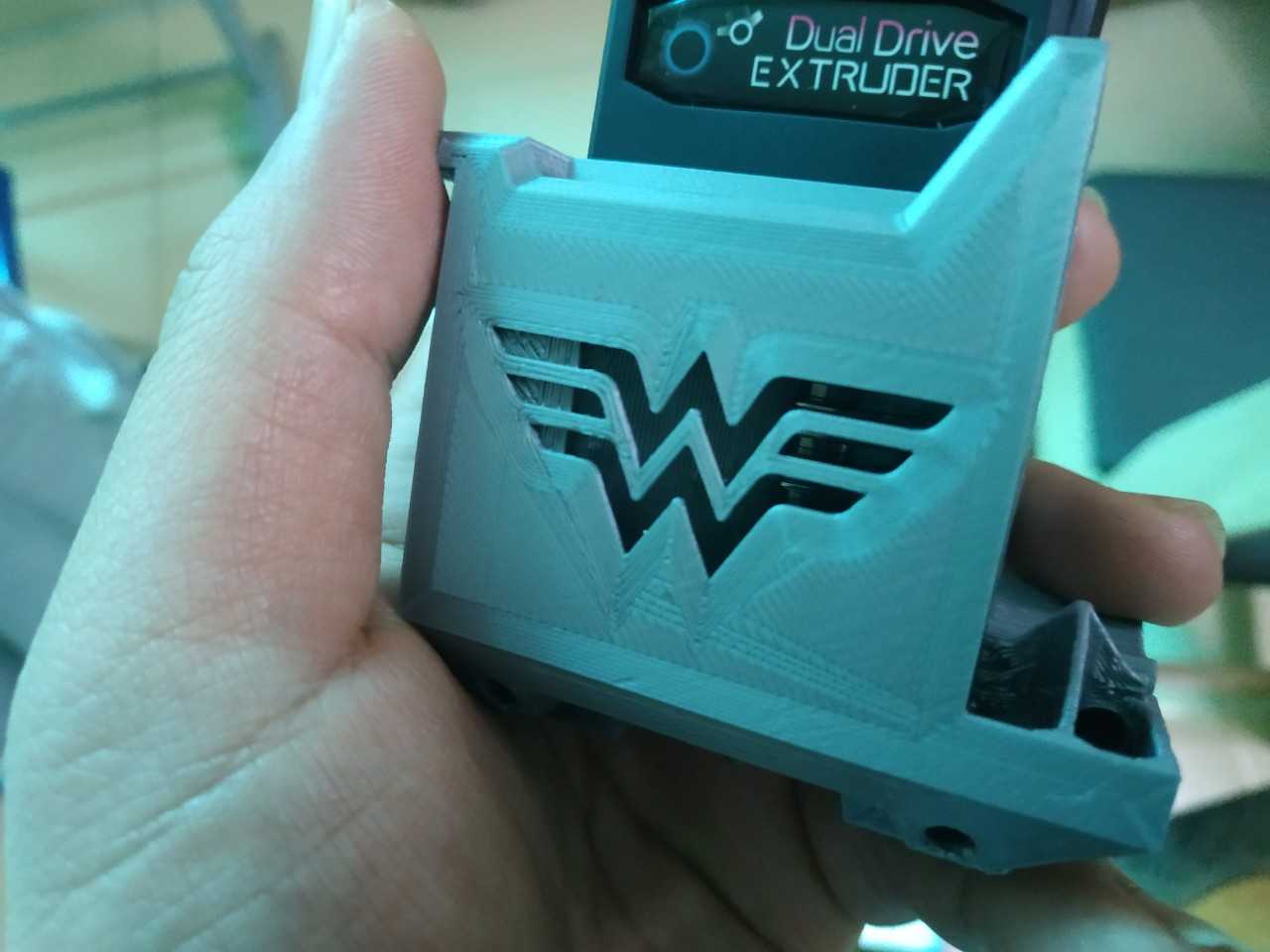

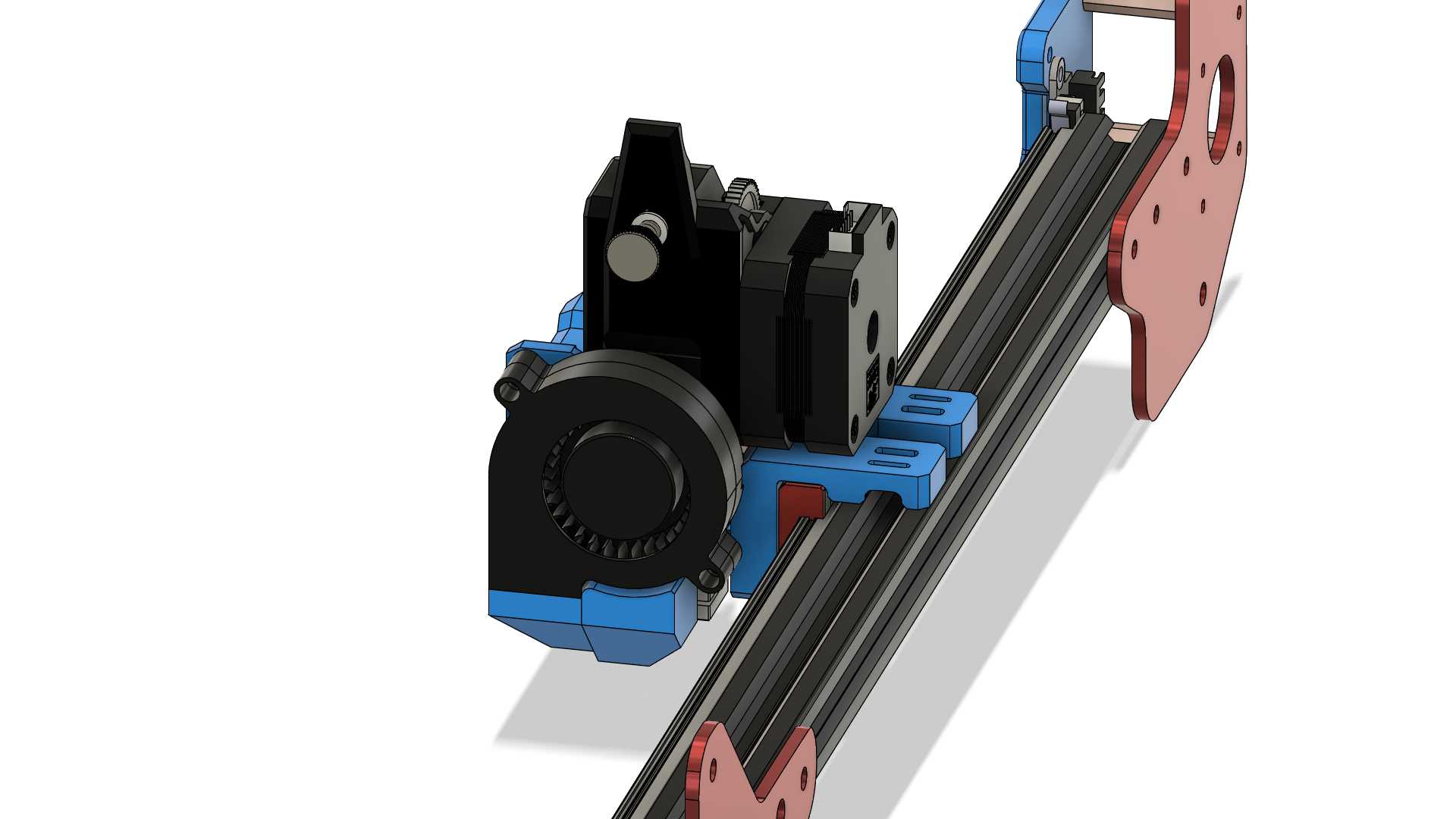

该组件是专为CR-10S机型定制开发的X轴运动端挤出执行部件，核心应用场景为桌面级FDM 3D打印设备的X轴进给系统升级改造，可直接替换原有X轴皮带传动挤出挂载结构，解决原有结构高速打印时的晃动、挤出精度不足问题，适配日常PLA、ABS、PETG等多类耗材的高精度打印作业，覆盖创客模型制作、小批量功能件打样、创意产品原型验证等多类桌面制造场景。部件核心功能是在X轴线性导轨的运动支撑下，完成耗材的精准推送、熔融挤出与路径跟随，双齿轮挤出结构可提供稳定均匀的耗材推送力，避免软料打印时的打滑、耗材研磨问题，配合导轨的高刚性运动支撑，可有效提升打印件的表面质量与尺寸精度，减少高速打印时的层纹、错位缺陷。设计过程中优先考虑了原有设备的安装兼容性，采用MGN12规格线性导轨作为X轴运动载体，搭配V槽2020/1515型材的安装基准，无需对原有设备的机架主体做大规模裁切、打孔改造，即可完成组件的挂载安装；挤出机主体采用一体化挂载支架设计，将双齿轮送料机构、散热风道、热端固定位、限位触发结构整合为单一组件，减少了零散连接件带来的装配累积误差，同时预留了BLTouch自动调平传感器的安装位，可适配自动调平功能的拓展需求。安装边界方面，组件整体沿X轴方向的占用宽度控制在原有挤出组件的适配范围内，不会缩减X轴的有效打印行程，导轨安装孔位完全匹配CR-10S原有X轴型材的安装基准，挤出机与热端的相对位置经过校准，保证耗材送入热端的路径同轴度，避免耗材弯折阻力过大导致的送料不畅；组件与X轴导轨的滑块采用刚性连接，运动过程中无多余旷量，可支持最高150mm/s的打印移动速度，同时保证运动过程中的位置精度。散热结构采用侧向风道设计，可直接对热端冷端部分进行定向散热，避免热量上延导致的耗材提前膨胀堵头，挤出压力轮的调节旋钮设置在组件侧方，无需拆解设备即可快速调整挤丝压力，适配不同硬度、直径的打印耗材使用。
