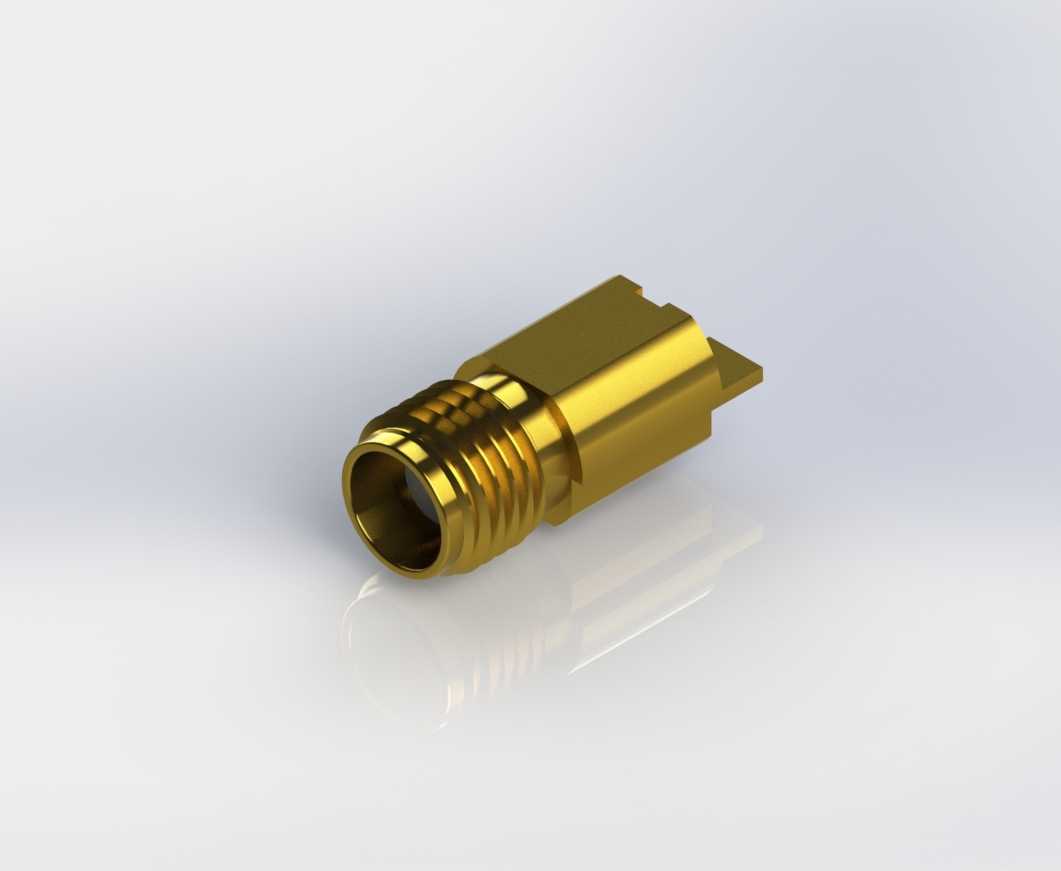

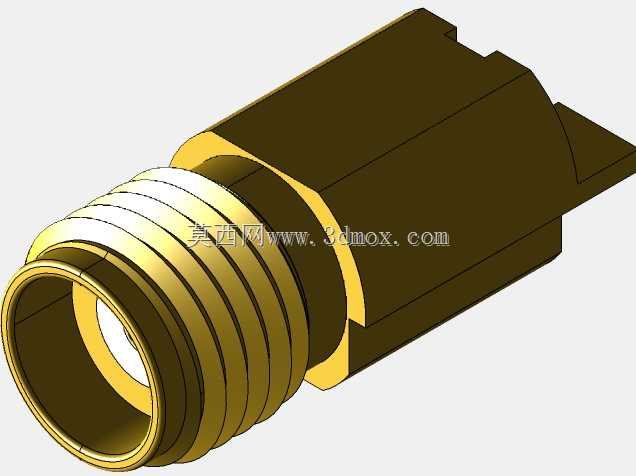

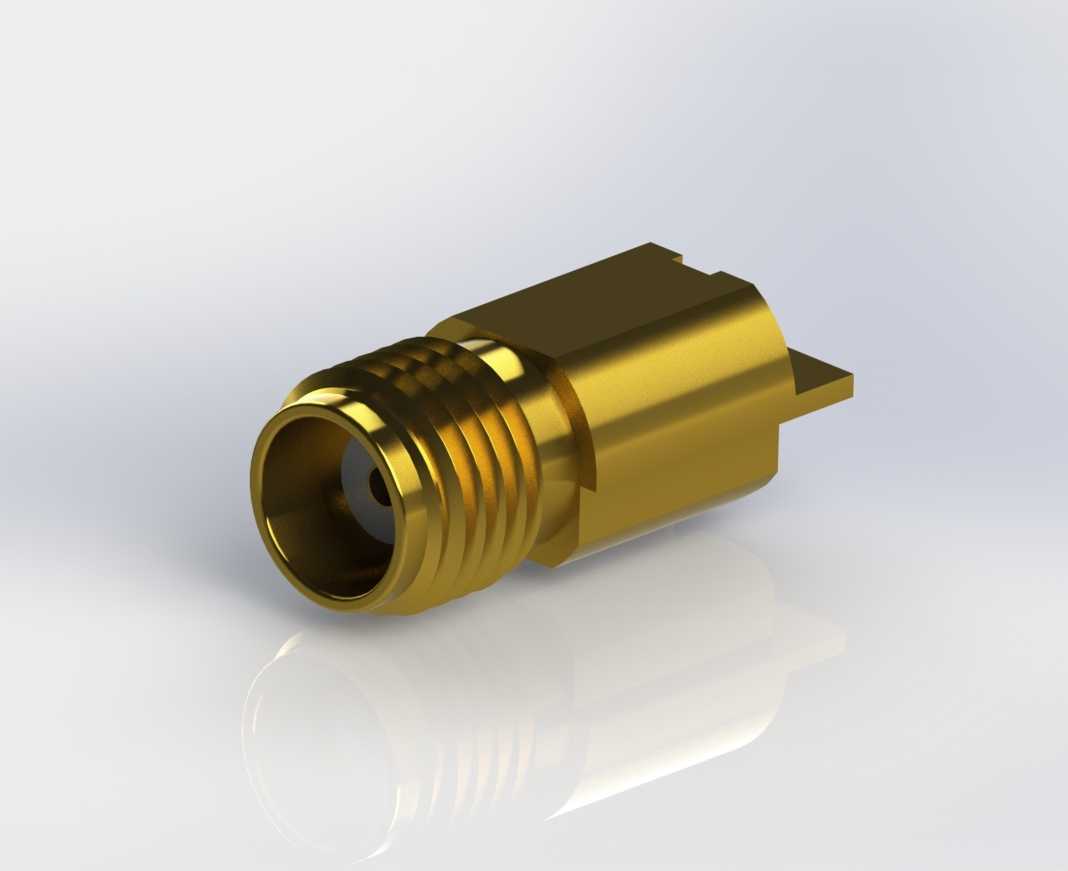

罗森伯格2.92mm40GHz焊接边缘射频连接器

这款射频同轴连接器主要面向高频无线通信、毫米波测试、微波射频链路搭建场景，可广泛应用在通信基站射频前端、实验室高频测试治具、航空航天机载通信模块、高精度雷达信号传输单元中，作为射频信号传输路径的端接互联部件，实现同轴传输线与电路板射频端口的稳定焊接互联，保障40GHz频段下的信号低损耗传输，避免高频段下的信号反射、插入损耗过大问题，满足毫米波频段通信设备的信号互联需求。产品采用50欧姆标准阻抗设计，匹配主流射频传输系统的阻抗规范，能够在DC到40GHz的宽频带范围内保持稳定的电气性能，驻波比控制在极低水平，有效减少信号传输过程中的回波损耗，保障高频信号的完整性。设计上采用焊接边缘的安装结构，无需额外的法兰固定结构，可直接通过焊盘与PCB板的射频走线实现焊接固定，安装占用空间极小，适合高密度集成的射频电路布局，能够在紧凑的设备内部空间完成装配，适配小型化通信设备的设计需求。外形上采用标准SMA兼容的外螺纹接口结构，接口端的螺纹精度严格控制，可与同规格的2.92mm公头连接器实现精准对接，插拔顺畅且连接紧固，不会在振动环境下出现连接松动导致的信号中断问题。整体主体采用黄铜材质镀金处理，既保障了优良的导电性能，减少接触电阻带来的信号损耗，也提升了产品的抗腐蚀能力，延长在复杂工况下的使用寿命。安装边界上，连接器焊接端的引脚尺寸与PCB焊盘完全匹配，焊接后突出板面的高度极低，不会对周边元器件的布局造成干涉，接口端的外导体与内导体的同轴度控制在微米级，保障高频信号传输过程中的场结构均匀，避免因同轴度偏差导致的信号畸变。在实际使用中，这款连接器能够承受常规的焊接温度，不会在波峰焊或者手工焊接过程中出现内部绝缘介质变形的问题，内导体的接触件采用弹性设计，多次插拔后仍能保持稳定的接触压力，保障长期使用的连接可靠性，适合需要反复拆装测试的实验室场景，也适合量产通信设备的长期稳定运行需求。
