1.2毫米钣金渐变溜槽料斗结构设计

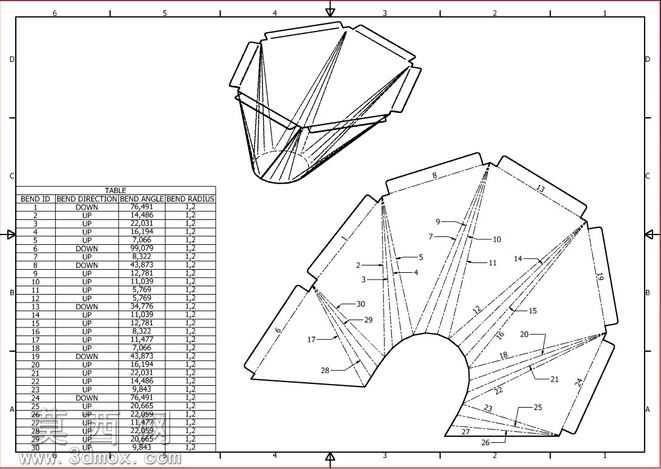

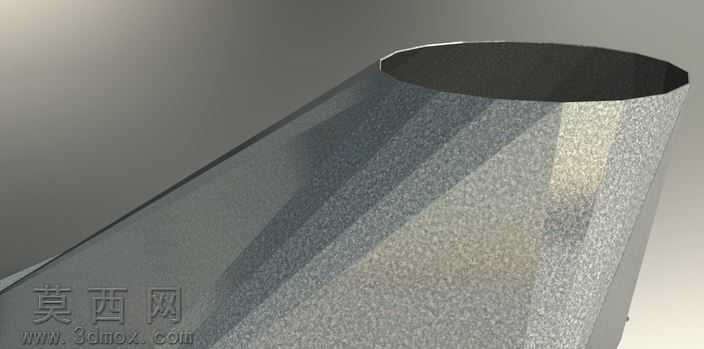

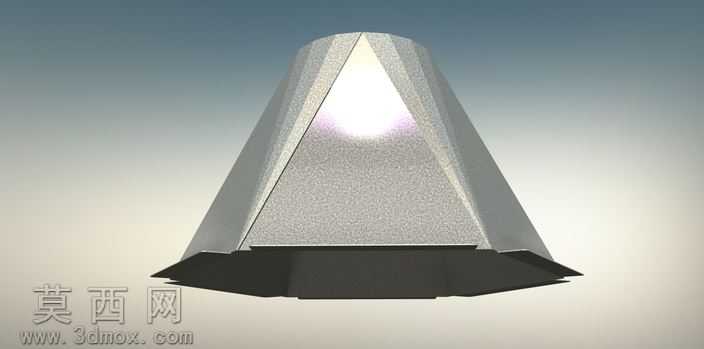

该作品为1.2毫米厚度薄板加工的金属溜槽料斗三维建模成果，建模阶段围绕薄板钣金的加工工艺特性展开设计，首先确定料斗的上下端口参数：上端为圆形进料口，下端为适配出料对接的矩形端口，通过多段放样曲面构建平滑过渡的渐变腔体结构，全程严格控制曲面的折弯曲率，确保1.2毫米厚度的金属薄板可通过常规折弯工艺完成加工，避免出现曲率过小导致的板材开裂、无法成型的问题。建模过程中同步添加了底部外翻的安装折边结构，折边宽度匹配常规紧固件安装尺寸，边缘预留合理的工艺余量，同时在料斗侧部设置定位挡边结构，方便后续安装时的对位固定，所有折弯处均按照钣金加工规范添加对应折弯半径，还原真实加工的工艺特征，避免出现直角锐边这类不符合实际生产的建模错误。材质渲染阶段，针对钣金构件的表面特性，采用哑光磨砂金属材质，调整材质的粗糙度、金属度参数，还原冷轧薄板经折弯加工后的真实表面质感，场景布光采用柔和的多光源组合，既清晰呈现料斗曲面的渐变过渡形态，也通过光影变化突出折边、定位结构的细节特征，让渲染效果贴近实际生产出的钣金构件外观。设计思路上，最初针对1.2毫米薄板能否完成该类大角度渐变溜槽的折弯成型存在疑虑，在参考同类钣金构件的加工案例、验证不同折弯路径的可行性后，确认该结构可通过分段折弯、拼接校准的工艺完成制作，建模时特意将各段曲面的衔接处做了工艺优化，减少后续加工时的拼接难度，整体结构无冗余设计，腔体内部平滑无凸起，可保证物料输送过程中无卡滞、积料问题，完全满足工业场景中散料输送、导流的使用需求，整个建模过程严格遵循钣金设计的工艺规范，所有结构特征均可直接对接生产加工环节。
