工业包装切割刀片气动磨削设备结构

　　在包装加工生产环节，分切刀片的刃口状态直接决定包装材料的裁切质量，无论是瓦楞纸板分切、塑料薄膜裁切还是包装带剪切，刀片刃口出现钝化、卷边后，会导致裁切毛边、尺寸偏差甚至卡料停机，以往车间多采用手持角磨机修磨刀片，不仅刃磨角度一致性差，还存在操作安全隐患，这款气动驱动的刀片磨削设备，正是针对工业包装领域常用长条形切割刀片的修磨需求设计，可实现刀片的定角度机械化刃磨，替代传统人工手持修磨作业。

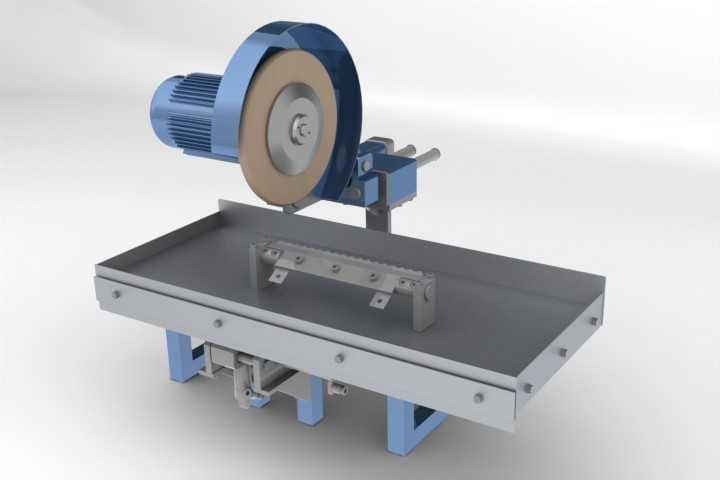

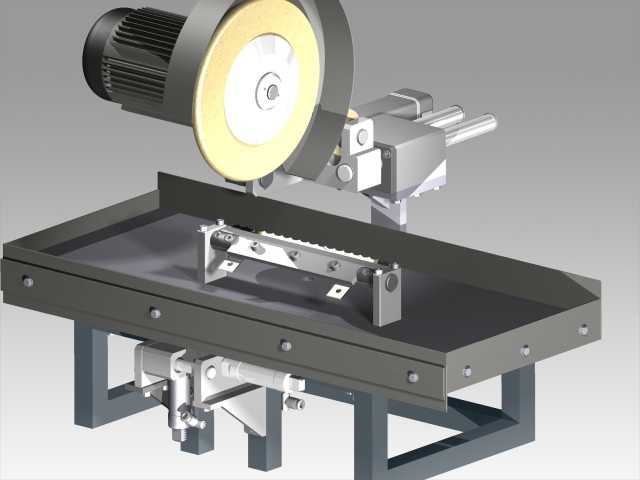

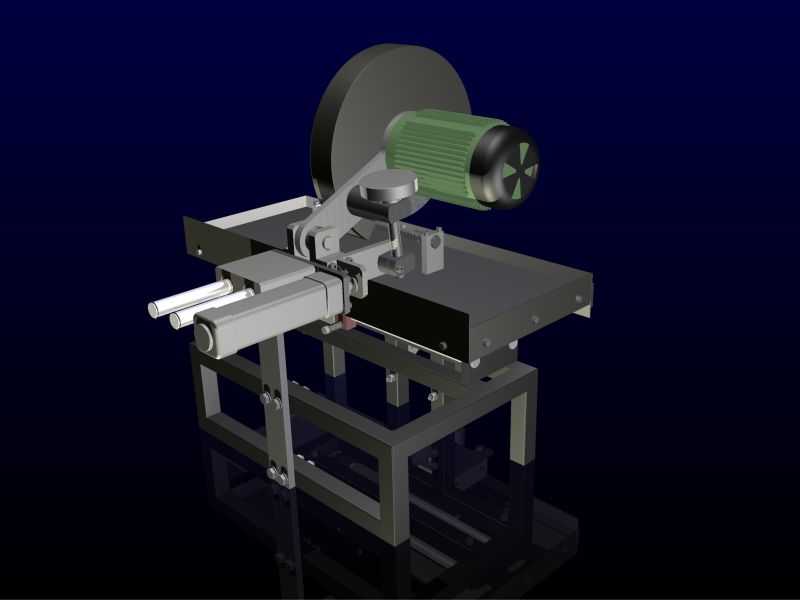

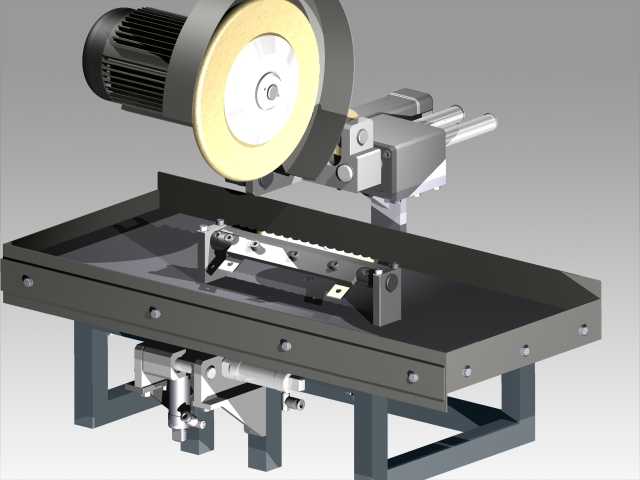

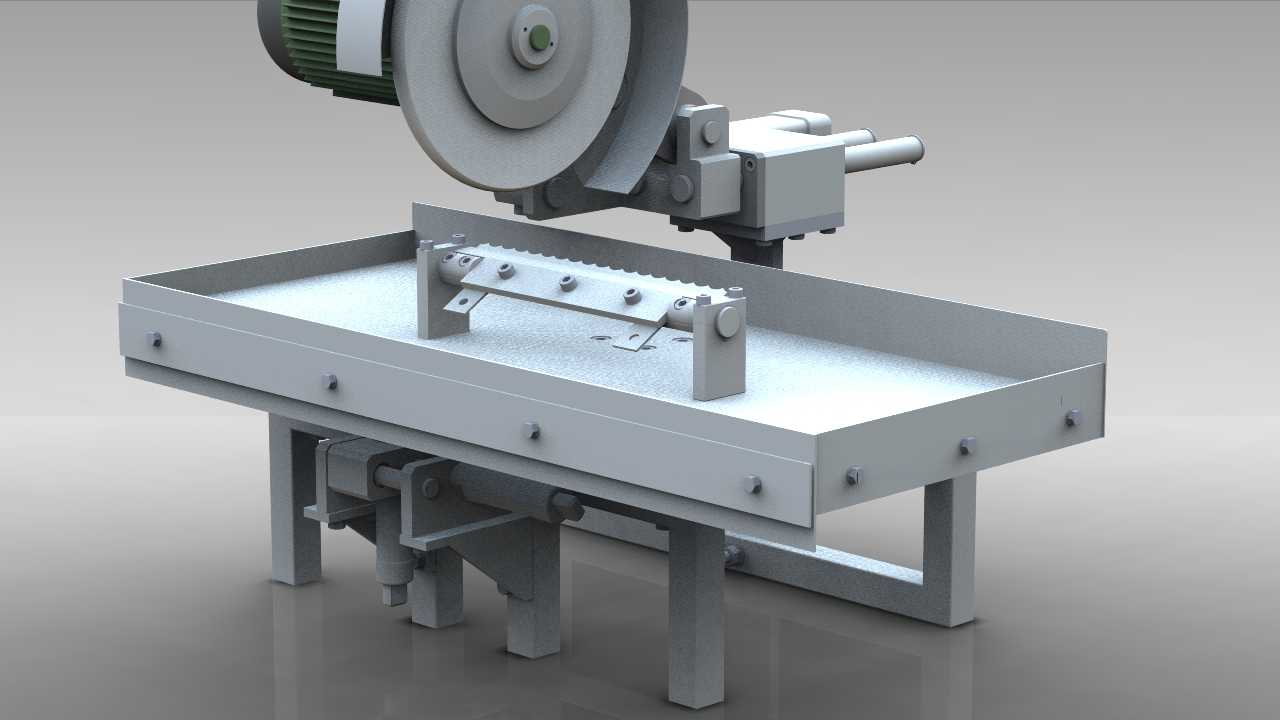

　　设备整体采用落地式框架结构，底部为型钢焊接的支撑机架，机架上方设置带围边的集液托盘，托盘既作为上部工作组件的安装基准，也可收集刃磨过程中产生的金属磨屑与磨削液，避免磨屑散落污染车间地面，托盘的围边高度经过设计，可容纳常规单次刃磨产生的全部磨屑与废液，无需频繁停机清理。托盘上方一侧安装磨削动力单元，采用电机直驱砂轮的结构，砂轮选用适合高速钢、工具钢刀片刃磨的棕刚玉材质，砂轮外侧设置半封闭防护罩，仅保留朝向刀片进给方向的作业开口，降低磨屑飞溅风险；动力单元通过线性导轨与托盘机架连接，可沿导轨实现横向进给，进给行程覆盖常规包装分切刀片的最大长度，无需多次装夹即可完成整根刀片的刃磨作业。

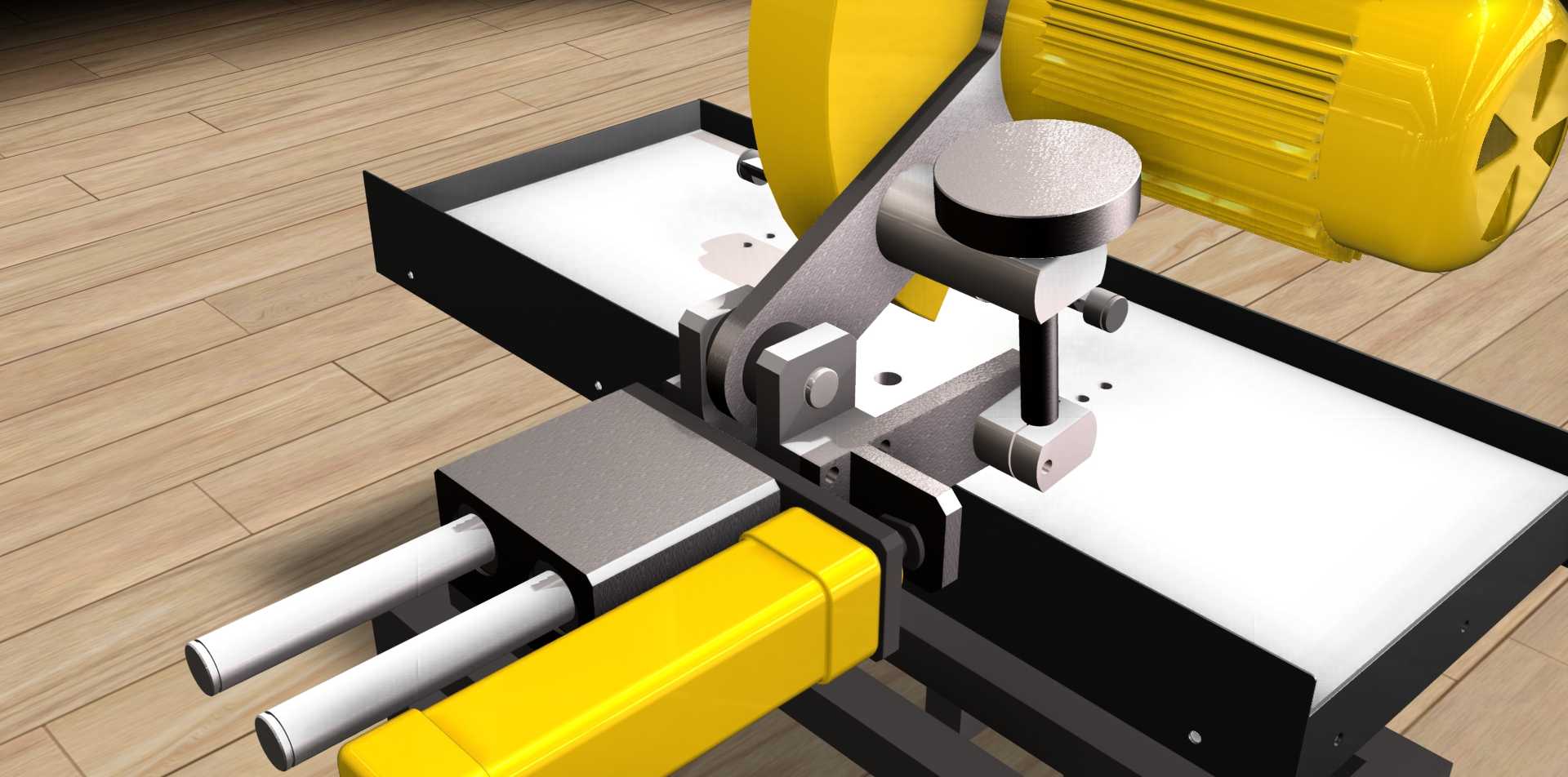

　　与磨削单元相对的位置设置刀片装夹夹具，夹具采用带定位槽的压板式结构，可适配不同宽度、厚度的长条形包装切割刀片，装夹时将刀片嵌入定位槽后拧紧压板螺栓，即可保证刀片刃口与砂轮工作面的夹角固定，该夹角可根据刀片的原始刃磨角度进行调整，调整范围覆盖15度到45度，满足不同材质、不同用途包装刀片的刃磨角度需求。夹具下方连接气动进给组件，采用气缸驱动实现夹具的纵向进退，可控制刀片与砂轮的接触压力，避免人工进给压力不均导致的刃口退火、磨削量不一致问题，气动回路设置节流调速阀，可根据砂轮磨损情况、刀片硬度调整进给速度，保证刃磨过程平稳无冲击。

　　从安装边界来看，设备整体占地长度约1.2米，宽度约0.7米，高度约1.1米，无需额外预埋地脚螺栓，放置在平整的水泥地面即可使用，外接气源压力要求0.5-0.7MPa，与车间常规压缩空气管网压力匹配，电源采用车间常用的380V三相交流电，接线即可投入使用，无需复杂的安装调试。设备的操作侧预留足够的操作空间，操作人员站在设备前方即可完成刀片装夹、进给控制、砂轮修整等全部操作，无需频繁移动位置。

　　设计过程中重点考虑了刃磨精度的保持性，所有运动副均采用密封式导轨结构，避免磨屑进入导轨配合面导致的进给卡滞、精度下降问题；砂轮主轴采用高精度深沟球轴承支撑，径向跳动控制在0.02mm以内，保证刃磨后的刃口直线度满足裁切要求。考虑到实际使用中操作人员的安全，设备的气动回路设置了过载保护，当进给阻力超过设定值时气缸会自动退回，避免刀片过度挤压砂轮导致砂轮碎裂；同时预留了正面防护装置的安装接口，用户可根据自身安全管理要求加装透明防护挡板，进一步降低操作风险。

　　在实际生产场景中，该设备可布置在包装车间的工具维修区，当分切设备的刀片出现钝化迹象时，维修人员可快速将刀片拆下装夹到该设备上，单次刃磨时间仅需3-5分钟，刃磨后的刀片刃口粗糙度可达Ra0.8以下，刃口角度一致性偏差不超过0.5度，修磨后的刀片可直接回装到分切设备上使用，大幅缩短刀片修磨的停机时间，同时降低人工修磨的技能要求，无需专业刃磨工人即可完成标准一致的刀片修磨作业。相较于通用工具磨床，该设备结构简单、维护方便，针对包装行业长条形刀片的修磨做了专门的夹具与行程优化，不需要复杂的参数调整即可快速上手，适合中小规模包装加工车间的日常刀片维护使用，也可配套在分切设备生产厂家的出厂配件服务环节，为用户提供配套的刀片维护工装。
