2英寸PVC管道连接用联轴器结构设计

　　在民用给排水、低压流体输送、农用灌溉管路以及小型化工介质输送的现场施工中，PVC材质的管路连接一直是影响管路施工效率与密封可靠性的核心环节，这款2英寸规格的PVC联轴器，正是针对公称通径2英寸的PVC硬质管路对接需求开发的专用连接件，区别于金属材质的刚性联轴器，这类PVC联轴器不需要额外的防腐处理，自重仅为同规格铸铁接头的六分之一，现场安装不需要重型工装辅助，单人即可完成对接操作。从实际应用场景来看，这类联轴器主要用于同管径PVC管路的直线段延长对接，也可用于管路破损段的快速替换修复，在老旧小区给排水管网改造、温室大棚滴灌系统布设、小型污水处理站的工艺管路连接中，这类接头的使用占比能达到PVC管路连接件总量的40%以上，

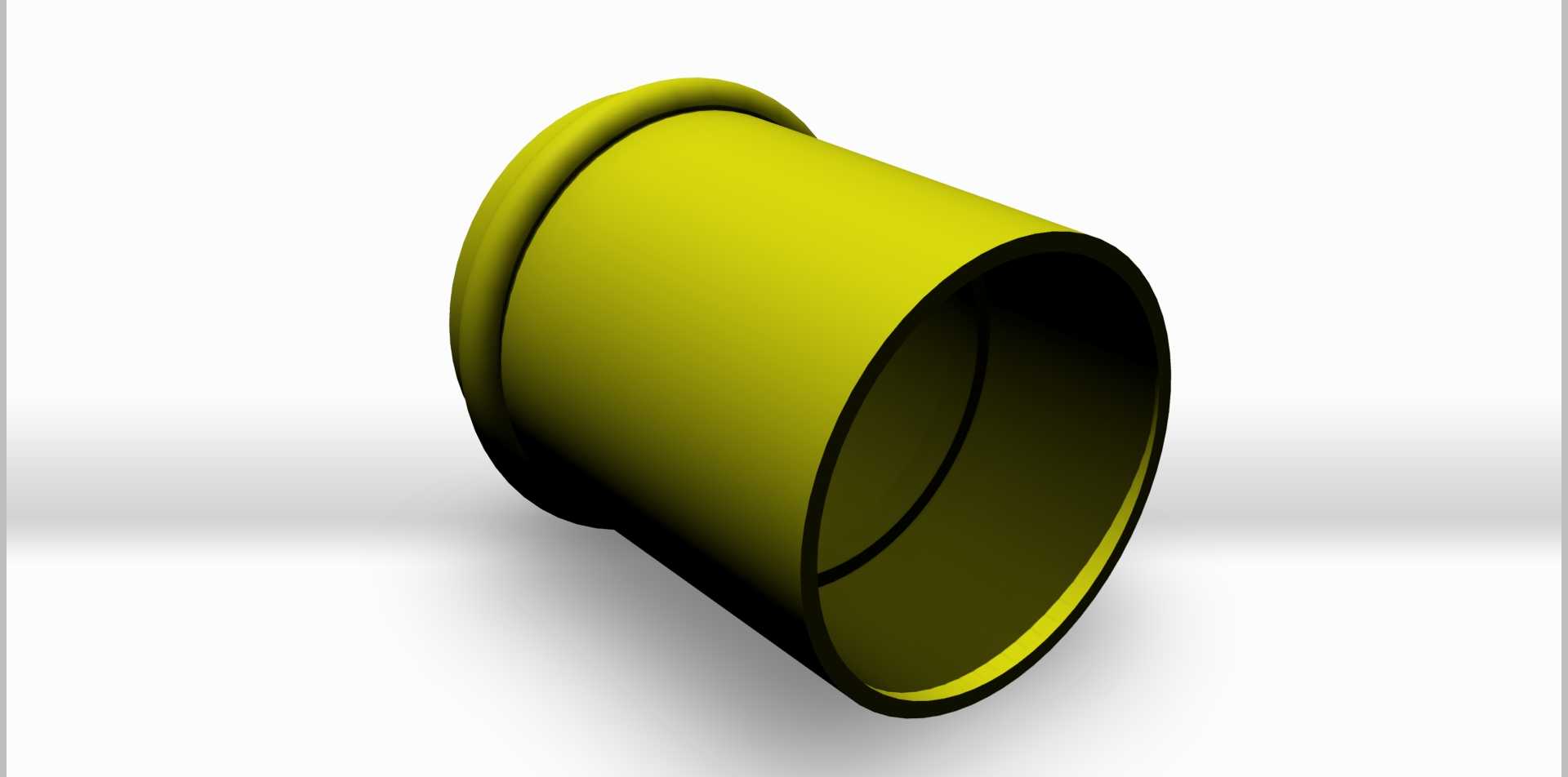

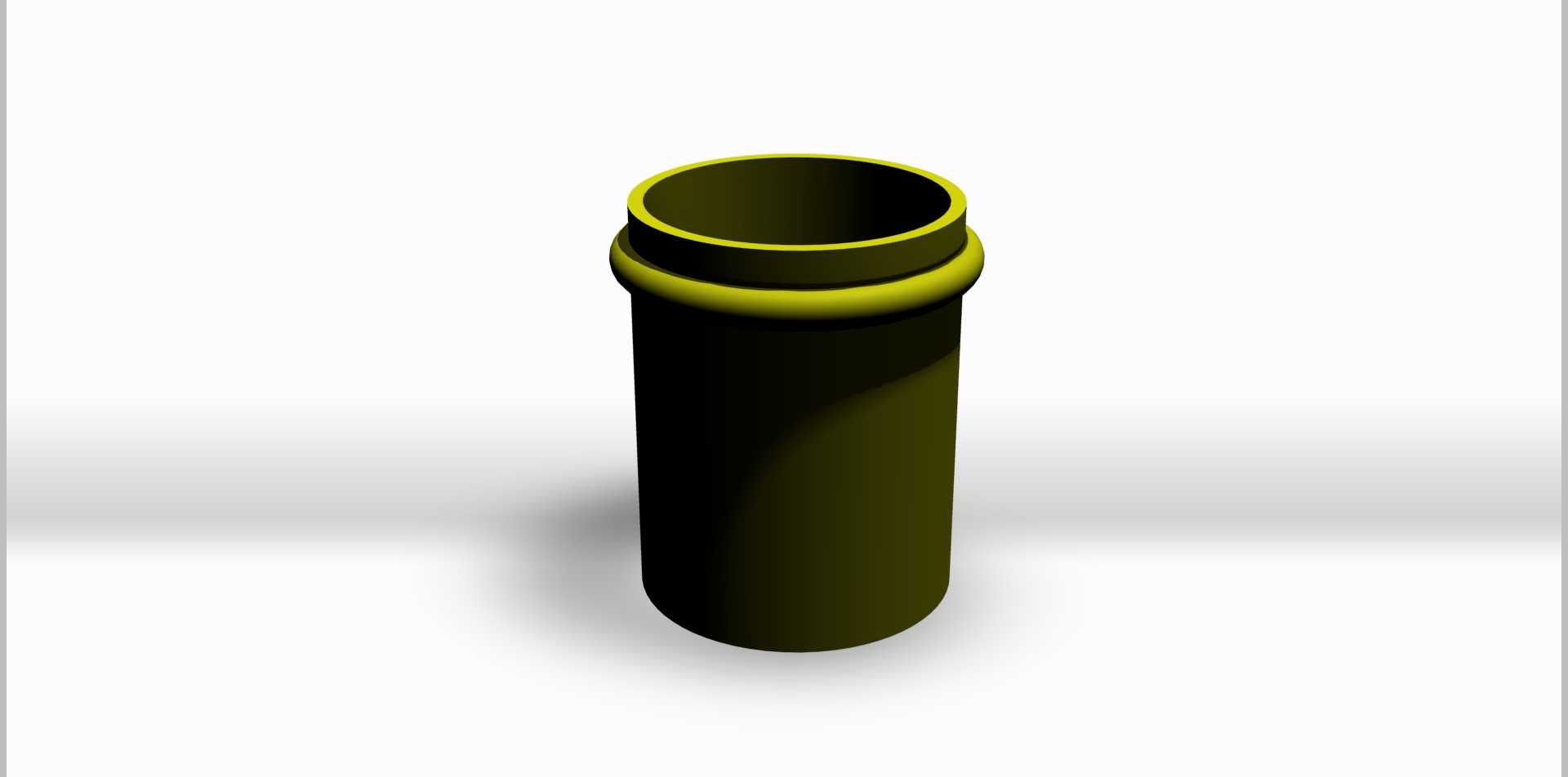

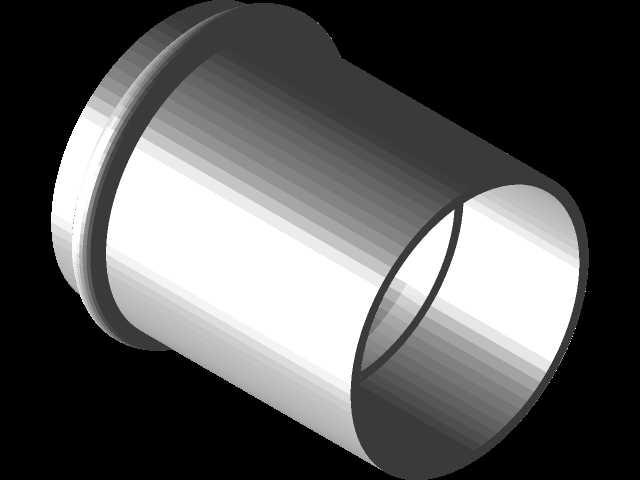

　　尤其在施工空间狭窄、无法开展热熔焊接作业的场景下，这类承插式结构的联轴器可以配合专用PVC粘接剂快速完成固定，粘接固化后可承受0.6MPa到1.0MPa的工作压力，完全满足低压流体输送的工况要求。从结构设计思路来看，这款联轴器采用等径直通式筒体结构，整体为一体注塑成型的PVC硬质材质，筒体两端设计有凸起的承插定位挡圈，挡圈的内径与2英寸PVC管材的外径形成间隙配合，配合间隙控制在0.15mm到0.25mm之间，既可以保证管材插入时的顺畅度，又能避免间隙过大导致粘接剂填充不均引发的渗漏问题；筒体中部的内壁设计有定位止口，两端插入的管材抵达止口位置时即可达到设计插入深度，不需要施工人员额外做插入深度标记，

　　能有效避免因插入深度不足导致的接头脱开风险。筒体两端的外沿设计有圆弧过渡的加强凸缘，凸缘的厚度比筒体壁厚增加30%，主要用于抵消管材插入时的扩张应力，避免长期使用过程中筒体端部受应力作用出现开裂；筒体外壁为光滑圆柱面，没有额外的凸起结构，安装后可以直接埋入墙体或者土层中，不会因为结构凸起导致应力集中，也不会在回填过程中被硬物硌伤。从安装边界尺寸来看，这款联轴器的总长度适配2英寸PVC管材的承插深度要求，两端的有效承插深度均符合硬质PVC管路连接的行业规范，筒体的外径比同规格管材的外径大8mm左右，安装后接头位置的外径增量控制在合理范围，适配常规的管路管卡、保温套的安装尺寸，不需要额外定制配套固定件。在实际选型使用中，

　　需要注意这类PVC联轴器的适用介质温度范围在0℃到60℃之间，不能用于高温流体输送，也不适用于输送对PVC材质有溶胀作用的有机溶剂类介质；安装时需要将管材插入端的外壁做倒角处理，均匀涂抹PVC专用粘接剂后快速插入到位，保持15秒左右的固定时间待粘接剂初步固化后再松开，安装完成后需要静置24小时待粘接剂完全固化后再进行管路试压。不同于金属联轴器需要考虑防锈、导电防护的问题，这款PVC联轴器本身具备优异的绝缘性能，在电气线路配套的穿线管路连接中也可以使用，能够避免管路接缝位置的电线绝缘层磨损引发的漏电风险，同时PVC材质的化学稳定性好，在弱酸弱碱介质的输送场景中，使用寿命可以达到30年以上，远高于普通金属接头的防腐寿命。在三维建模过程中，这款联轴器的所有尺寸均从实物测绘获得，承插位置的配合公差、加强凸缘的圆角参数、筒体壁厚的均匀度都完全还原实物的生产成型特征，没有做理想化的简化处理，结构工程师在做管路系统三维布线时，可以直接调用这个模型完成管路装配，不需要再对接头位置的干涉问题做二次校核，能够有效提升管路系统的设计效率，避免现场安装时出现接头与周边结构件干涉、安装空间不足的问题。
