老式双色金属薄膜印刷辊组结构

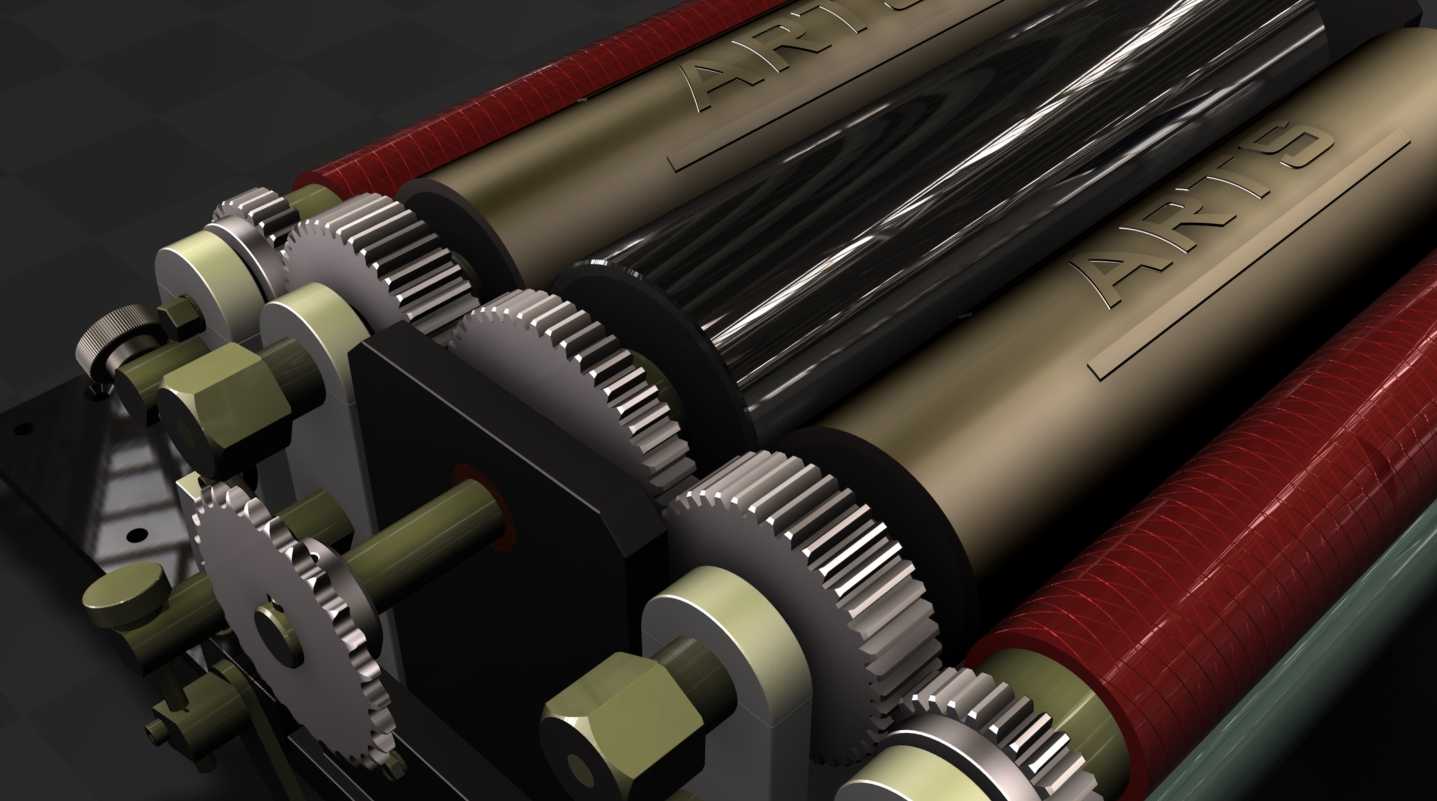

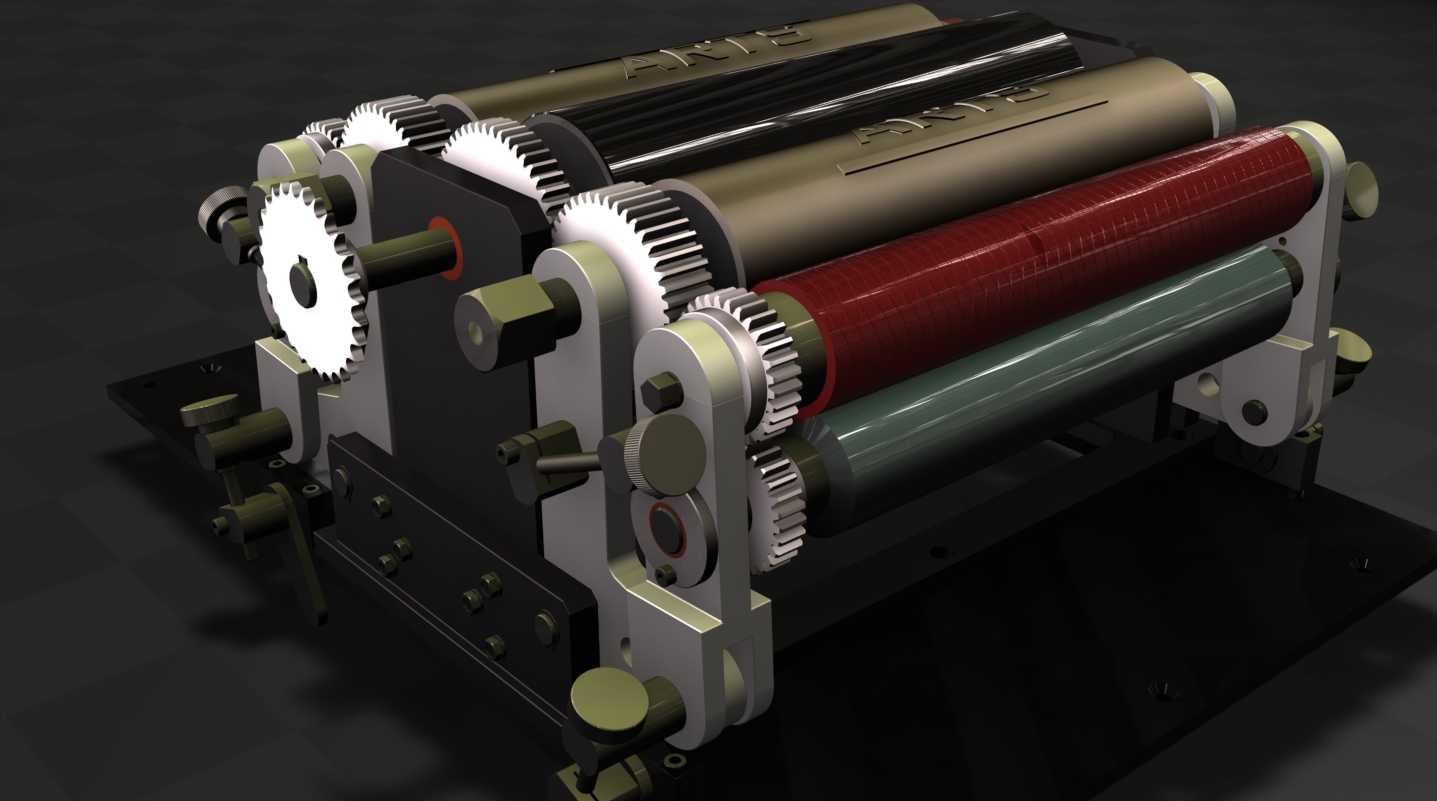

　　这套辊组结构面向窄幅金属薄膜印刷工序设计，主要适配软质金属箔类承印材料的双色套印作业场景，常见于食品包装铝箔、电子屏蔽金属膜、电容电极箔等卷材的连续印刷生产线，作为印刷单元的核心执行部件承担油墨转移、套色压合的功能。从结构排布来看，整套组件采用平行辊轴卧式布局，核心包含两根带图文雕刻的印版辊、两根传墨辊以及两根压印滚筒，不同辊体之间通过端部的直齿圆柱齿轮组实现定比传动，保证各辊线速度完全同步，避免承印材料在输送过程中出现拉伸、滑移导致的套色偏差。辊体的直径匹配经过传动比核算，相邻啮合齿轮的模数统一为1.5，齿宽根据辊面有效印刷宽度做对应延伸，保证传动过程中载荷均匀分布，不会出现偏载导致的辊面跳动。

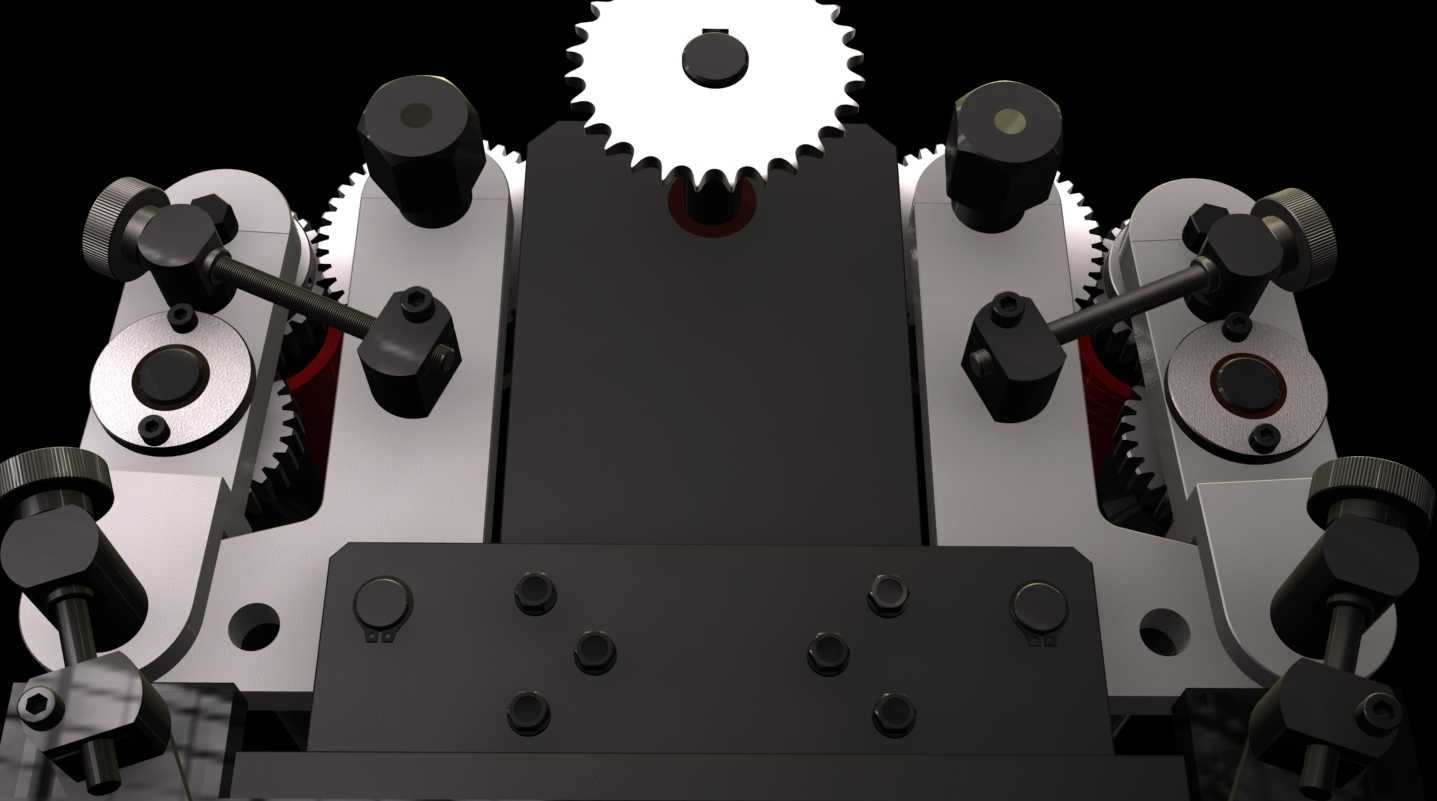

　　设计过程中优先考虑了金属薄膜的材料特性，这类材料相比普通纸张延展率更低、表面张力小，对压印间隙的均匀度要求更高，因此辊轴两端的支撑座采用偏心调节结构，可通过端部的六角调节头微调压印间隙，调节精度可达0.02mm，适配12μm到100μm厚度区间的金属薄膜印刷需求，调节时无需拆解端盖，直接在设备外侧即可完成间隙校准，大幅降低换产调试的时间成本。辊体本身采用无缝钢管精加工制成，表面镀硬铬后做镜面抛光处理，粗糙度控制在Ra0.2以下，既保证油墨转移的均匀性，也避免金属薄膜在高速走料过程中被辊面毛刺划伤。传动齿轮采用45号钢调质后齿面高频淬火处理，硬度达到HRC45-50，保证长期连续运转下的齿面耐磨性能，

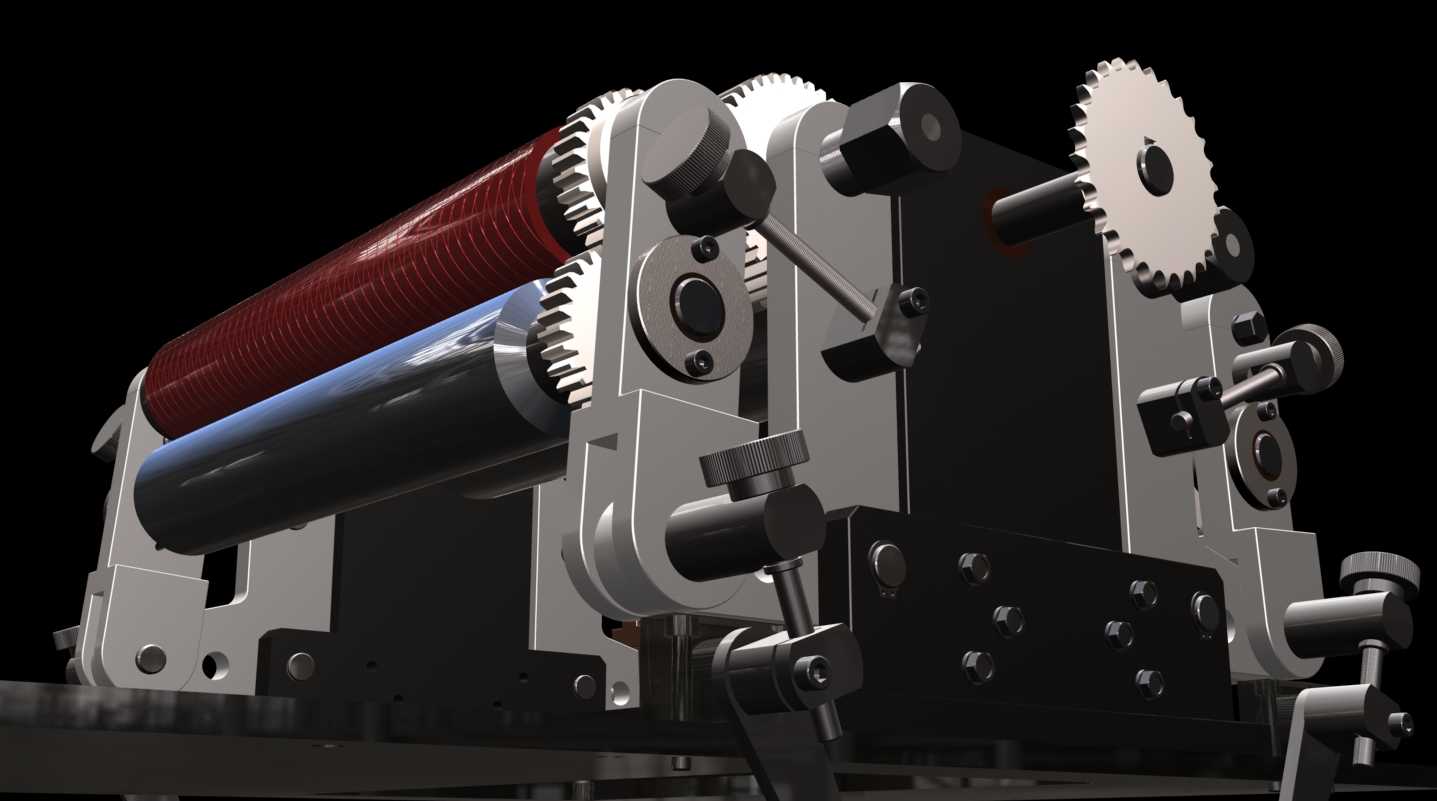

　　齿轮与辊轴之间采用平键连接加锁紧螺母定位，消除传动间隙，避免正反转点动时出现辊位偏移。安装边界方面，整套组件的支撑侧板采用厚度12mm的冷轧钢板加工，两侧板的同轴度公差控制在Φ0.03mm以内，辊轴的轴向窜动量不超过0.01mm，组件整体安装基准面为底部的加工平面，可直接固定在印刷单元的机架横梁上，进料侧与出料侧预留的导辊安装位间距为120mm，可适配生产线原有导料结构的对接，无需额外改造机架。实际应用中，这套结构可实现最高80m/min的印刷线速度，双色套印精度可控制在±0.1mm以内，相比普通胶印辊组，针对金属薄膜的硬质承印特性做了压合力优化，压印滚筒表面包覆的聚氨酯胶层硬度调整为邵氏A75度，

　　既保证足够的压印力实现油墨完整转移，又不会因为压力过大导致金属箔出现压痕、断裂问题。油路设计上，所有支撑轴承位都预留了黄油注油通道，可在设备不停机的状态下完成定期润滑维护，齿轮啮合区域外侧设置有可拆卸的透明防护罩，既可以观察齿轮运转状态，也能避免润滑油飞溅污染承印材料，同时防止杂物卷入传动区域造成设备损坏。从建模逻辑来看，所有配合面都按照实际加工公差做了偏移处理，齿轮装配保留了合理的侧隙，辊体的动平衡等级按照G2.5级做了结构优化，保证高速运转下的振动量控制在允许范围内，不会因为辊体不平衡导致印刷面出现墨杠、重影等质量问题。
