可变速皮带轮螺旋调速传动机构

　　在中小功率传动的工业场景里，这类带螺旋调节结构的变速带轮，常被用在对转速调节有连续可变需求的设备上，比如小型木工车床、台式钻床、轻工输送线、农用加工机具的传动端，替代固定传动比的带轮组，不需要更换皮带或者带轮就能在一定范围内调整输出转速，适配不同工况下的负载转速要求。和常见的剖分式变速带轮不同，这个结构把螺旋进给机构集成在带轮毂体内部，不需要额外的拨叉或者外部调节支架，整体集成度更高，安装时不需要在设备机架上额外加工调节机构的安装位，适配原有固定轴系的安装空间。从结构逻辑上看，带轮的轮槽宽度是可变的，通过螺旋副的进给推动内侧的动盘轴向移动，改变两个轮盘之间的间距，当轮盘间距缩小时，三角皮带会被向轮槽外侧顶起，皮带的工作节圆直径变大，

　　对应传动比升高，输出转速提升；当轮盘间距增大时，皮带落入轮槽更深处，工作节圆直径变小，传动比降低，输出转速下降，整个调速过程不需要停机操作，在低速运转状态下就能完成转速切换，不会像塔轮变速那样必须停机松皮带换槽位，操作便捷性更高。设计时首先要匹配常用三角带的截面规格，轮槽的角度按照标准带型的楔角做修正，考虑到皮带弯曲变形的补偿，小直径段的槽角会比标准值略小，保证皮带和轮槽的接触面积足够，避免打滑丢转。内部的螺旋副采用梯形螺纹结构，比普通三角螺纹的承载能力更强，能承受皮带张紧带来的轴向推力，不会因为负载波动出现自行退转、转速漂移的问题，螺旋副的端部设置了锁紧结构，调速到位后可以锁定轴向位置，避免运行过程中动盘移位导致转速变化。

　　带轮的主体轮盘采用灰铸铁材质，兼顾耐磨性和减震性，和皮带接触的轮槽表面做了精车处理，粗糙度控制在合理范围，既减少皮带的磨损，又能提供足够的摩擦力；内部的螺旋调节套采用调质钢加工，螺纹表面做淬火处理，提升耐磨寿命，反复调节也不会出现螺纹滑牙的问题。安装边界上，带轮的轮毂内孔按照标准平键轴的尺寸设计，和设备传动轴的配合采用过渡配合，键槽尺寸符合通用传动件的标准，不需要额外定制轴径就能直接替换原有固定带轮；带轮的轴向总长度控制在常规带轮的安装尺寸范围内，不会因为集成了调节结构就额外占用过多轴上空间，轴端的锁紧方式和普通带轮一致，用轴端挡圈或者圆螺母就能完成固定。实际使用中，这个结构的调速范围可以覆盖1:1.6左右的传动比变化区间，

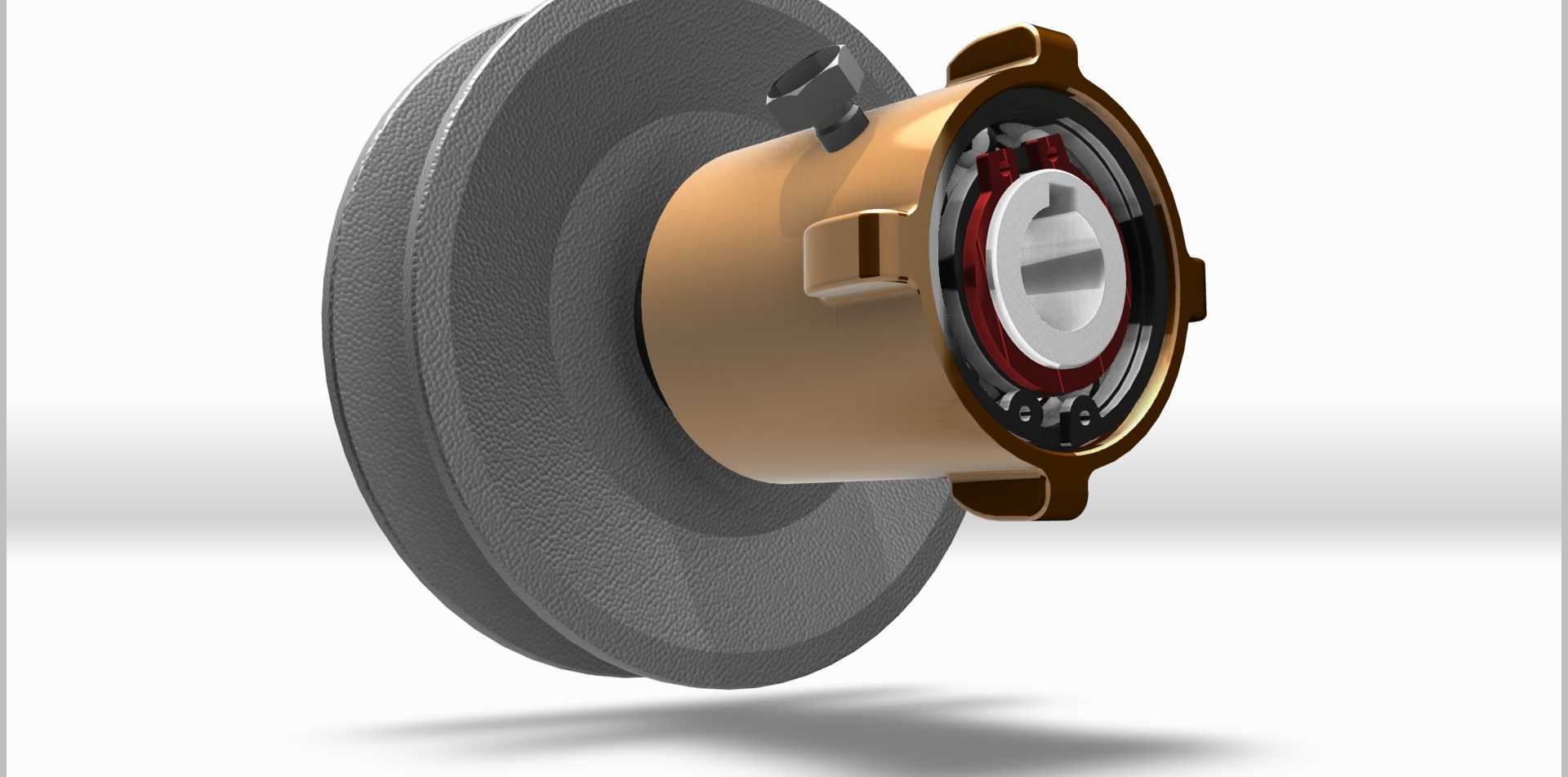

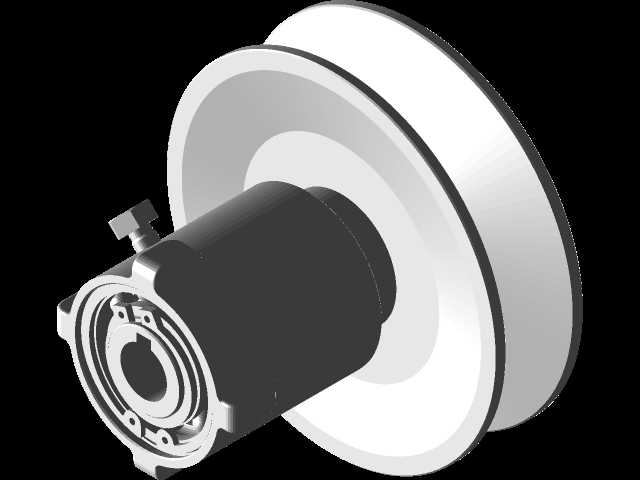

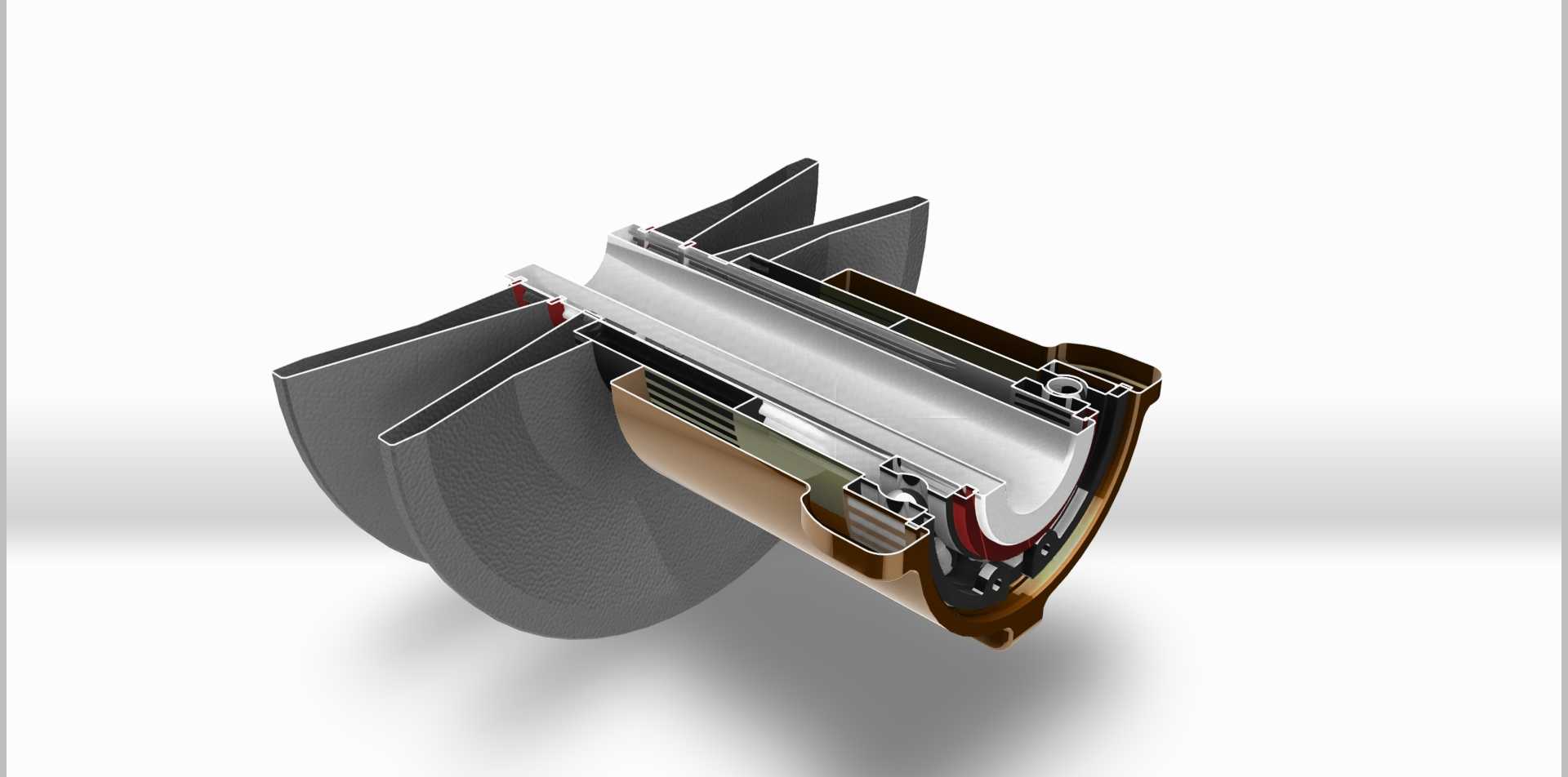

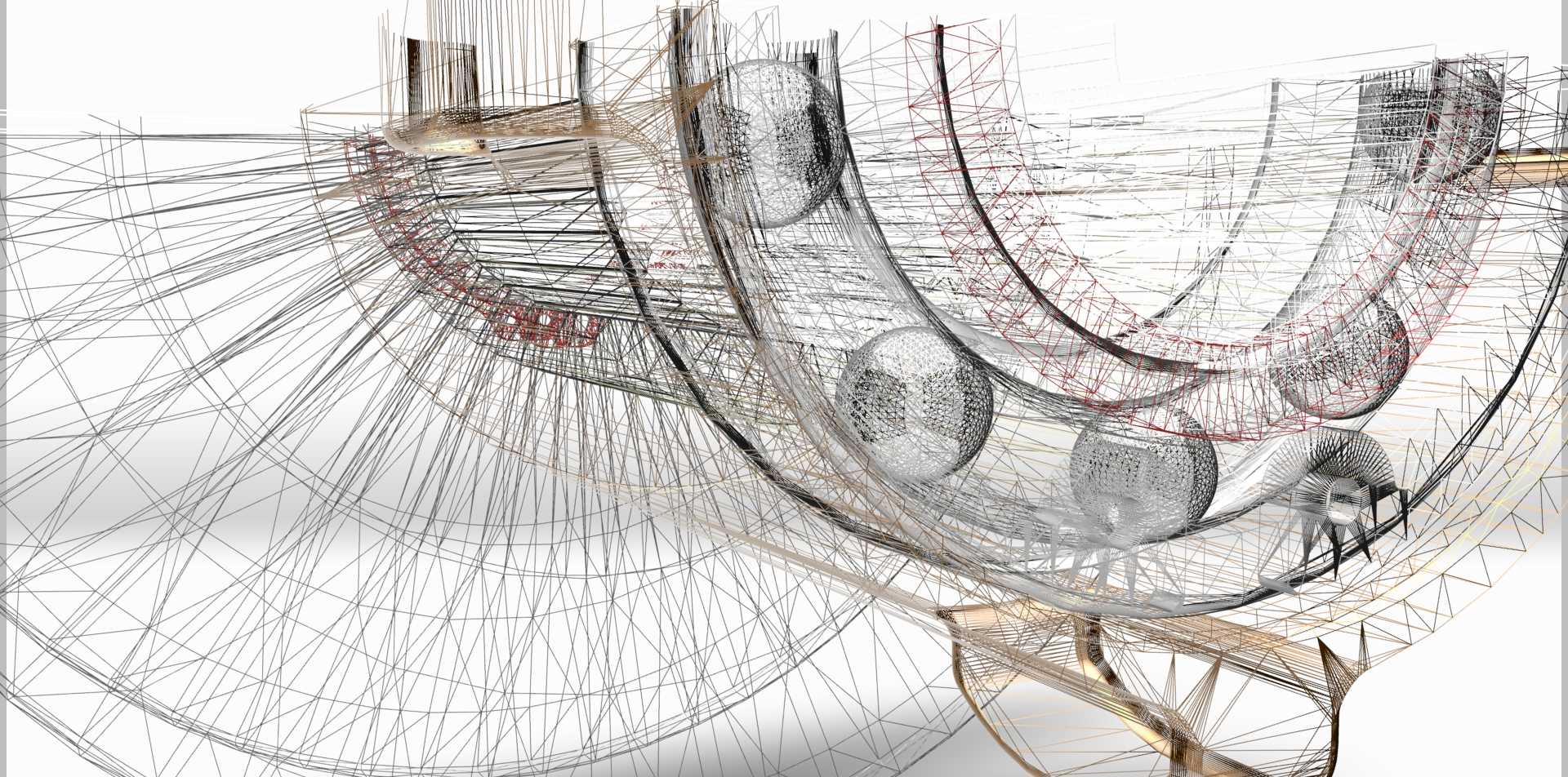

　　足够满足大多数小型设备的调速需求，相比变频调速的方案成本更低，对使用环境的要求也更低，在没有变频供电条件、或者成本敏感的场景下适用性很强。设计建模的时候要注意动盘和定盘之间的同轴度公差，避免动盘轴向移动时出现偏摆，导致皮带运转时跳动、磨损加快；螺旋副的导程选择要兼顾调节精度和调节速度，导程太小会导致调速时转动圈数太多操作麻烦，导程太大会导致调节精度不足，不容易锁定到需要的转速档位；还要考虑皮带的张紧行程，当带轮节圆直径变化时，皮带的总长度会有小幅变化，配套的设备端最好设置小范围的张紧调节结构，或者选用适配长度的皮带，保证整个调速区间内皮带的张紧力都在合理范围内，不会出现过松打滑或者过紧加剧轴承负载的问题。轮体外侧的几个凸耳结构是调节时的受力点，用卡箍扳手卡住凸耳就能转动调节螺套，不需要额外设计专用的调节工具，日常维护调整很方便；内部的轴承结构用来承受动盘转动和轴向移动的复合载荷，保证动盘在随轴转动的同时能顺畅完成轴向进给，不会出现卡滞。
