拖车轴悬挂总成结构三维设计

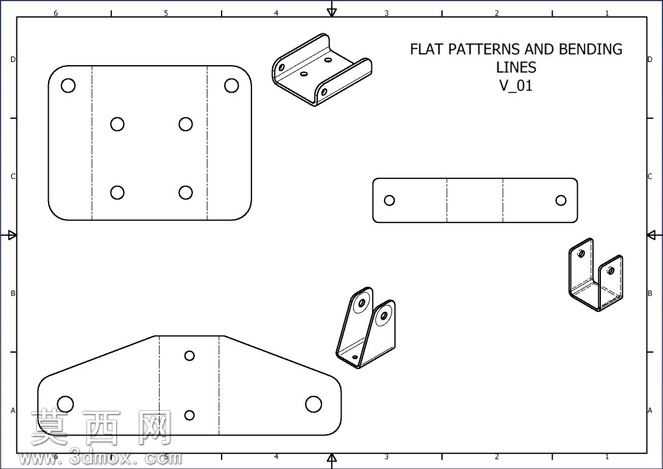

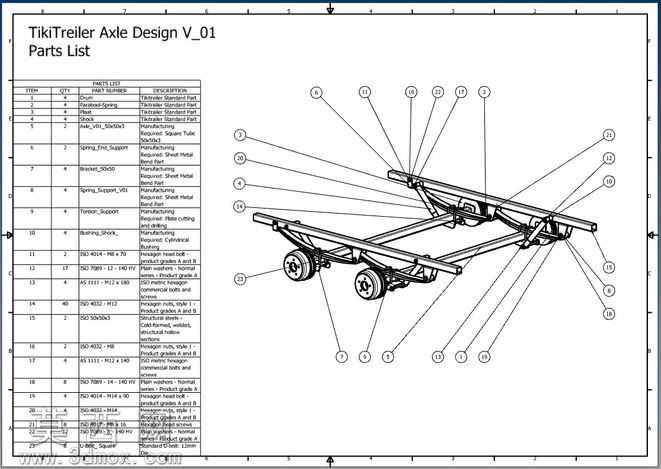

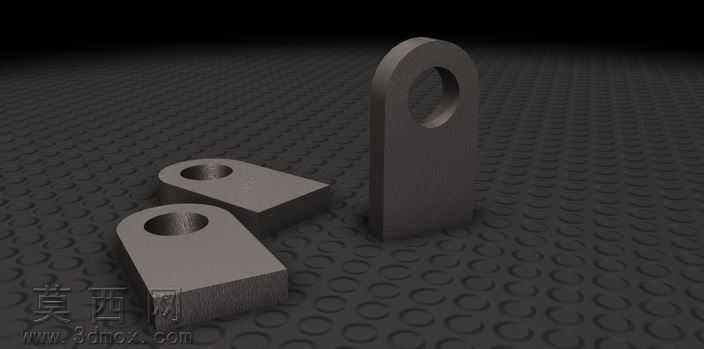

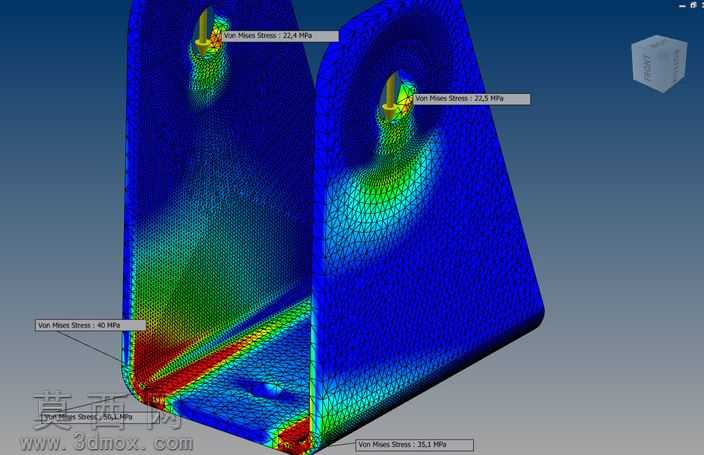

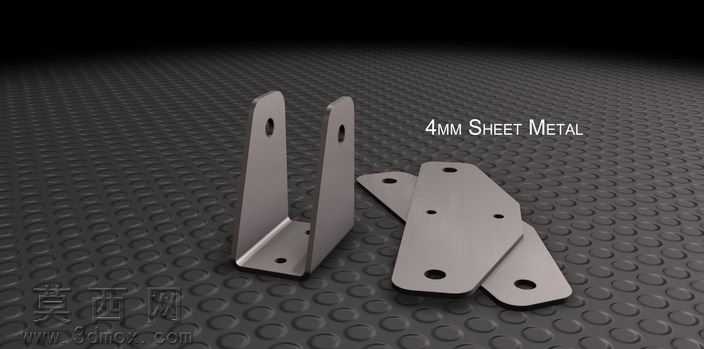

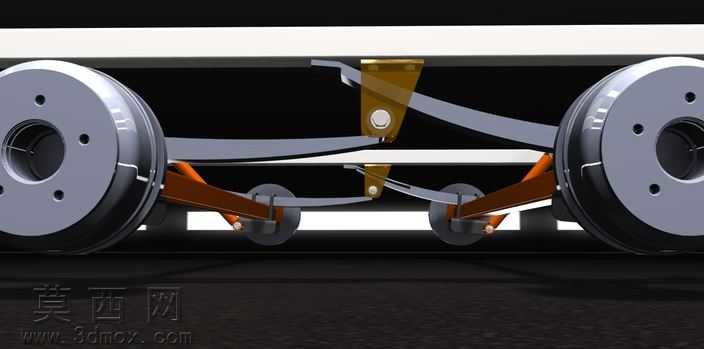

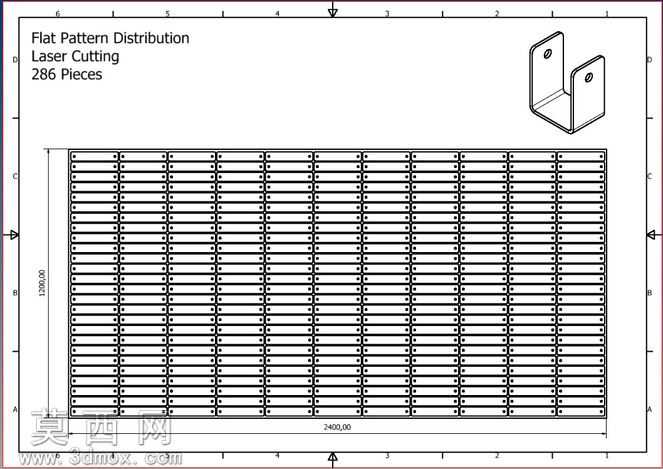

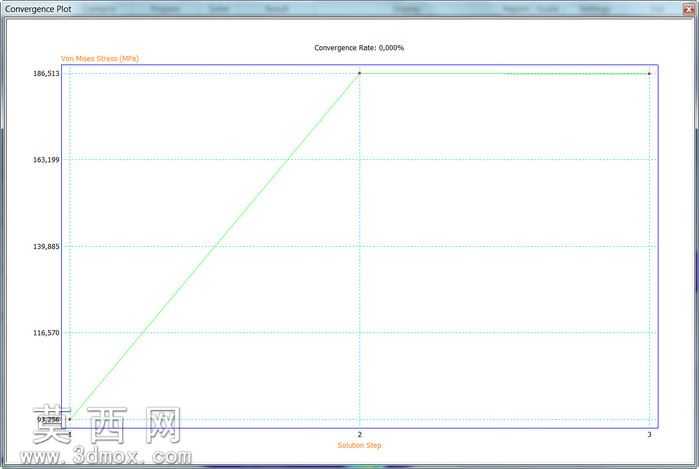

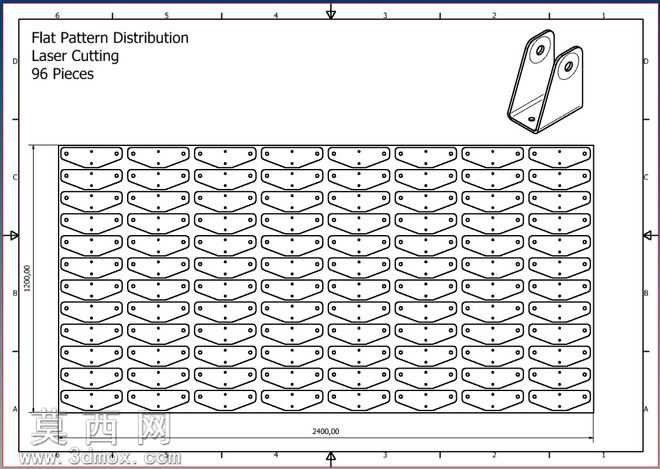

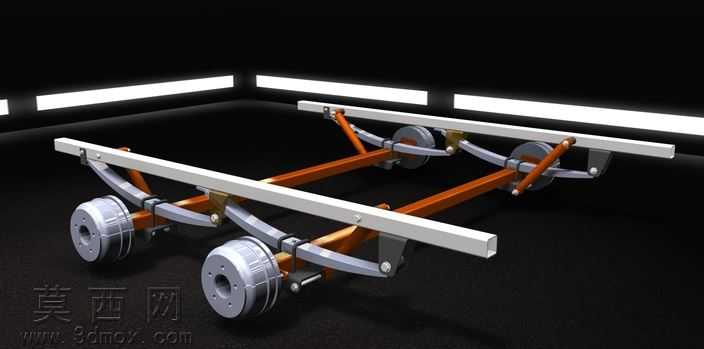

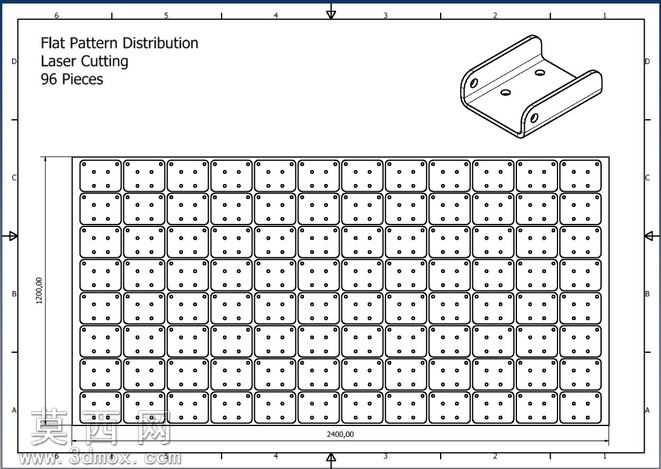

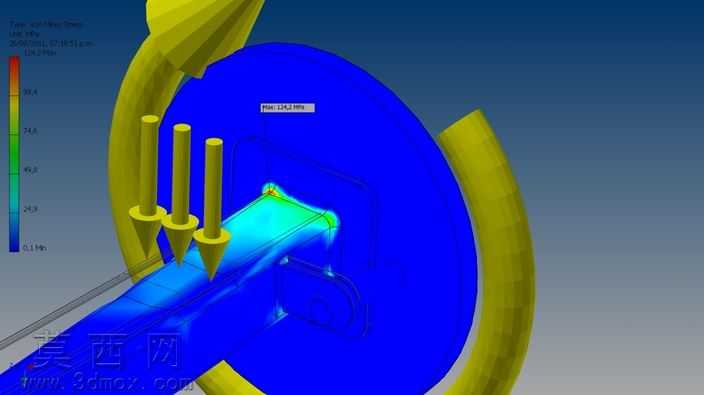

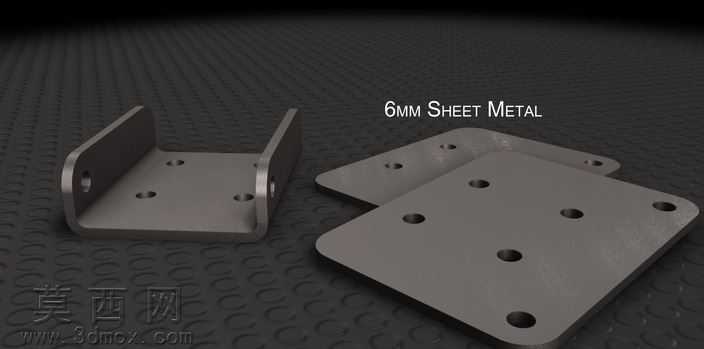

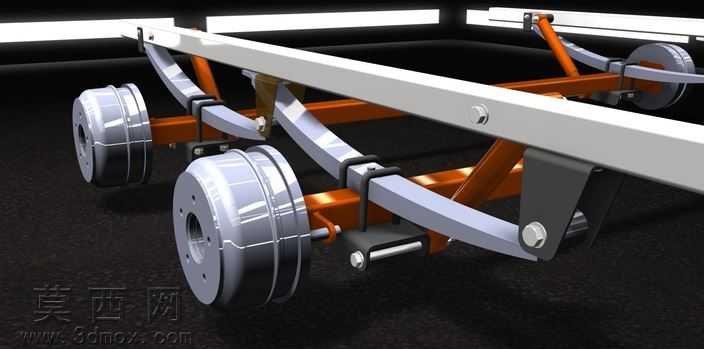

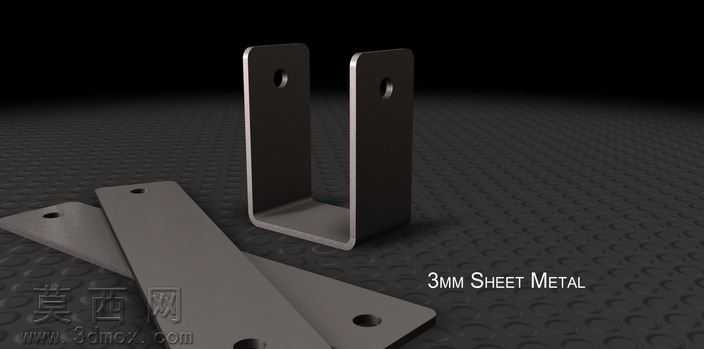

本作品为拖车轴悬挂总成的三维设计方案，整体通过三维建模软件完成全参数化零件建模与虚拟装配，最终通过渲染模块输出写实级展示效果图。建模过程中遵循轻量化设计原则，优先采用规则几何形状构建零件，尽可能减少冗余材料的使用，降低整体结构自重的同时保证结构强度达标，所有零件均预留合理的加工余量与装配公差，便于后续的加工生产与组装调试。结构层面，总成以50×50×3规格的方管作为主承重纵梁，搭配横向连接梁构成基础承载框架，两侧通过板簧类弹性支撑结构连接轮毂轴座，轮毂部分集成制动安装位，弹性支撑与车架纵梁之间通过铰接支座连接，可在行驶过程中过滤路面颠簸带来的冲击，同时设置扭转支撑构件焊接固定于方管主梁上，强化整体结构的抗扭性能，避免重载工况下出现车架变形问题。材质设定上，主体金属结构采用ASTM A36钢材，该材料屈服强度达250MPa，具备优良的结构强度与加工焊接性能，完全满足拖车底盘的承重需求；弹性元件采用弹簧钢材质，匹配对应的刚度参数，保证悬挂的缓冲性能符合设计预期；轮毂等部件采用铸铁材质设定，兼顾耐磨性能与结构强度。设计过程中针对结构受力开展了FEA应力分析，验证得出该结构的方管主梁可承受1850公斤的额定负载，轮毂位置可承受最大575N.m的制动力矩，整体安全系数达到2，完全满足轻型拖车的使用需求。除主体承重结构外，设计中还配套完成了所有标准件的建模，包括U型螺栓、六角螺栓、螺母、垫圈等连接固件，所有标准件均符合对应国标尺寸参数，装配关系完全符合机械装配规范，不存在干涉问题。设计过程中预留了多轮迭代优化的调整空间，可根据实际使用场景的负载需求、安装尺寸要求对结构参数进行调整，适配不同规格的拖车底盘改装与生产需求。
