带倒挡功能立式双缸蒸汽动力装置

这款立式双缸带倒挡功能的蒸汽动力装置，主要面向小型动力演示、复古动力教具、微型船舶模型动力配套、老式机械复刻场景使用，可作为小型蒸汽动力系统的核心输出单元，为需要双向旋转动力输出的小型设备提供稳定的蒸汽动力来源，也可用于机械原理教学中展示蒸汽动力转换、曲柄连杆传动、换向机构运作的完整过程。

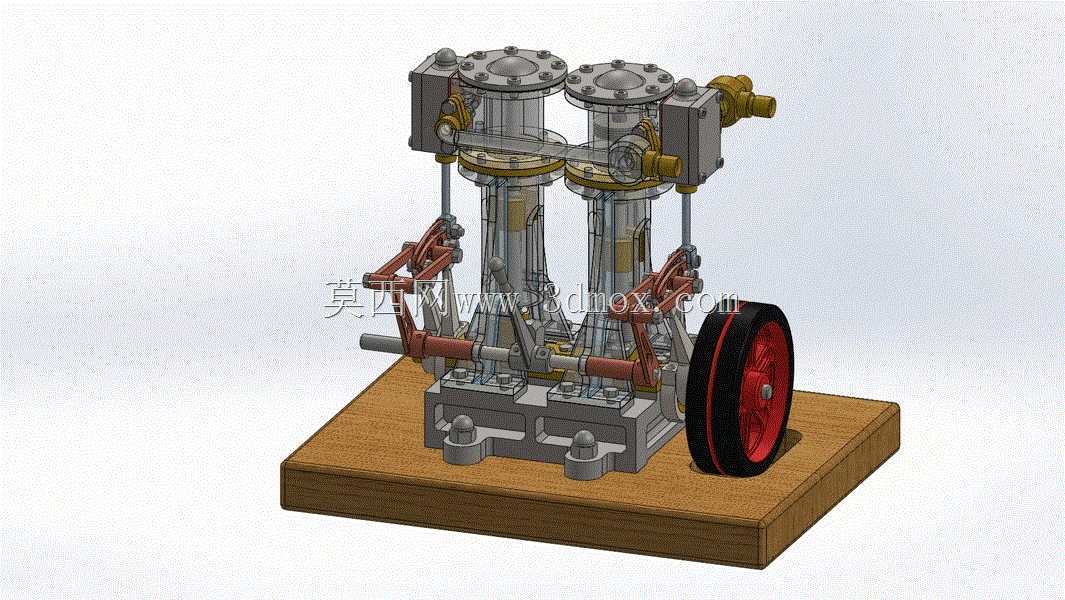

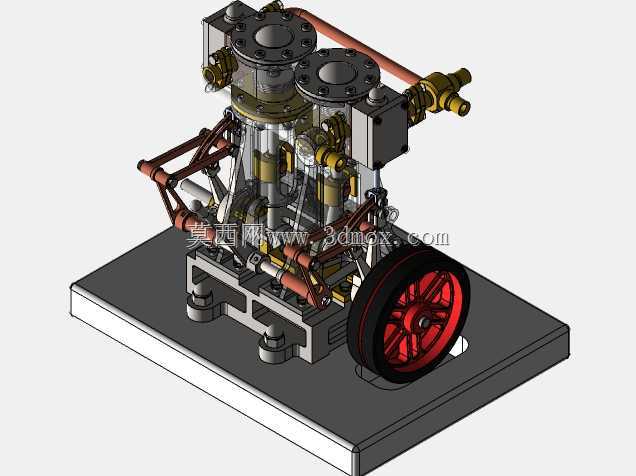

装置采用立式双缸并行布局，两个气缸垂直布置在共用基座上方，能够有效缩小整机横向占用空间，适配桌面展示、狭小舱室安装的使用需求；配套的倒挡机构通过配气相位的切换实现动力输出轴的正反转切换，无需额外加装外置换向齿轮组，简化了动力传递链路，降低了传动过程中的动力损耗。整机底部设置一体式木质安装底座，底座预留了与安装面固定的连接点位，金属主机部分与底座之间通过定位销与紧固螺栓连接，既保证了运行时的结构稳定性，也可快速拆分进行部件检修与维护。

设计过程中优先考虑了动力输出的平顺性，双缸错相位配气的设计让曲轴在旋转一周的过程中可获得两次动力冲程，相比单缸蒸汽机大幅降低了输出轴的转速波动，减少运行时的振动与噪音；外露的连杆、配气摇臂结构采用对称式布置，在保证传动强度的同时兼顾了机械结构的展示性，透明气缸壳体可直观观察活塞往复运动的全过程，适配教学演示的直观性需求。侧面布置的带轮作为动力输出接口，可通过皮带、联轴器连接不同的负载端，适配发电机、小型水泵、模型推进器等不同外设的连接需求。

整机安装边界充分考虑了小型化应用场景的限制，立式结构让整机重心落在底座中心区域，运行时不会因重心偏移产生额外晃动，所有管路接口、操纵部件均布置在机身外侧便于操作的位置，蒸汽输入接口设置在气缸侧上方，可快速连接外部蒸汽供给管路，倒挡操纵杆布置在机身侧部，操作时无需触碰高温气缸区域，提升了操作的安全性。各运动部件之间预留了足够的运行间隙，避免热胀冷缩导致的运动卡滞，关键摩擦部位设置了储油润滑结构，可长时间连续运行无需频繁加注润滑剂，适配长时间演示、持续动力输出的使用需求。
