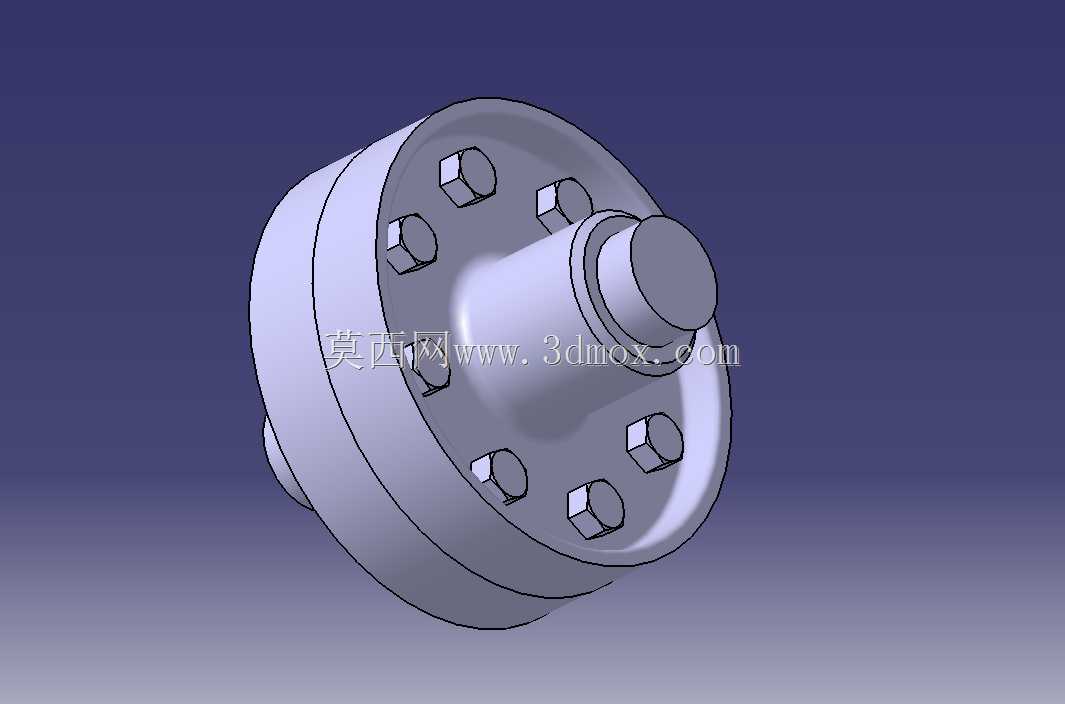

带螺栓紧固结构凸缘盘式联轴器

项目分类:3D模型 发布时间:2021-10-16 ID:323431
  • 带螺栓紧固结构凸缘盘式联轴器

在各类工业传动系统的轴系布局中,两轴端的对中连接是动力传递路径上的核心环节,盘式联轴器作为刚性联轴器的典型结构,常被应用在对中精度较好、载荷平稳的中低速传动场景中,比如小型输送机的驱动端电机与减速箱输入轴连接、普通机床进给轴的动力衔接、风机水泵类负载的轴系对接,这类场景下轴系运行过程中径向与角向偏移量极小,不需要联轴器具备大补偿量的挠性特性,反而依靠刚性盘式结构的高扭转刚度,保障动力传递无滞后、无回转间隙,满足传动精度要求。这款盘式联轴器采用两个带凸缘的半联轴器对接结构,其中一侧半联轴器带定位轴伸凸台,安装时可先将该凸台嵌入另一半联轴器的对应止口内,依靠止口的配合精度实现两轴的初步对中,避免安装过程中出现两轴不同心导致的运转偏磨问题,止口配合一般选用H7/h6的小间隙配合,既方便安装时的对位插入,又能控制两轴的径向偏移量在允许范围内。两个半联轴器的法兰盘沿圆周均匀分布螺栓通孔,采用铰制孔用螺栓穿入后锁紧,依靠螺栓杆与孔壁的挤压承受扭矩传递过程中的剪切力,相比普通受拉螺栓的连接形式,铰制孔螺栓连接能传递更大的扭矩,同时避免法兰接合面出现相对滑移,保障连接的可靠性,螺栓数量根据传递扭矩的大小匹配,沿圆周均布的布局让每个螺栓承受的载荷均匀,不会出现局部螺栓过载断裂的问题。从安装边界来看,这类盘式联轴器的轴向尺寸紧凑,法兰盘外径根据额定扭矩的不同覆盖常规轴径范围,安装时需要预留足够的径向操作空间,方便使用扭矩扳手对角均匀拧紧法兰螺栓,避免因螺栓锁紧力不均导致法兰盘偏斜,同时轴端与半联轴器的配合采用普通平键连接实现周向固定,轴端设置锁紧挡圈或者轴端挡板防止半联轴器轴向窜动。设计这类盘式联轴器时,首先要根据传动系统的额定扭矩、最大冲击载荷计算所需的螺栓规格与数量,校核法兰盘的抗弯强度以及螺栓的剪切、挤压强度,同时要核算半联轴器轮毂部分的扭转强度,避免键槽位置出现应力集中导致轮毂开裂;法兰盘上的螺栓孔位置度需要严格控制,确保两个半联轴器对接时所有螺栓都能顺利穿入,不会出现别卡问题,止口的同轴度公差需要控制在IT7级以内,保障安装后的两轴对中精度。实际应用中,这类盘式联轴器不适合用在频繁正反转、启动冲击大或者两轴对中精度难以保证的场景,因为刚性结构无法补偿偏移量,强行安装使用会导致轴承受附加径向力,加速轴承磨损甚至出现轴系断裂的故障;在日常维护中,只需要定期检查法兰螺栓的锁紧力矩,确认接合面没有出现相对滑移的痕迹,就能保障联轴器长期稳定运行,相比挠性联轴器,这类结构没有易损的弹性元件,维护成本极低,使用寿命更长,适合长期连续运行的固定传动工位使用。
