星型布局活塞式径向动力装置结构

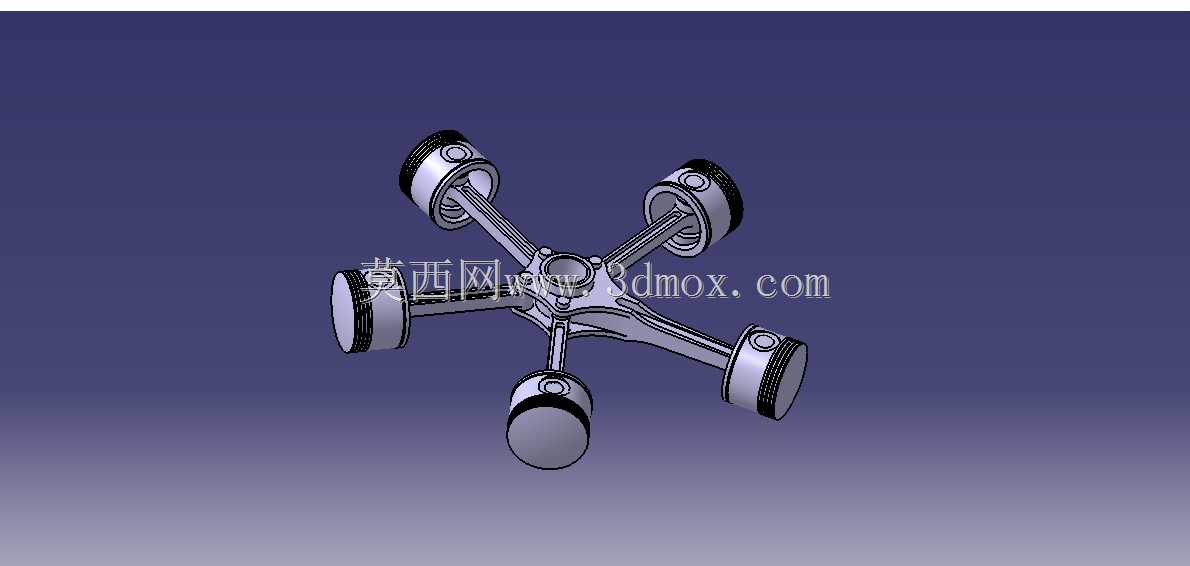

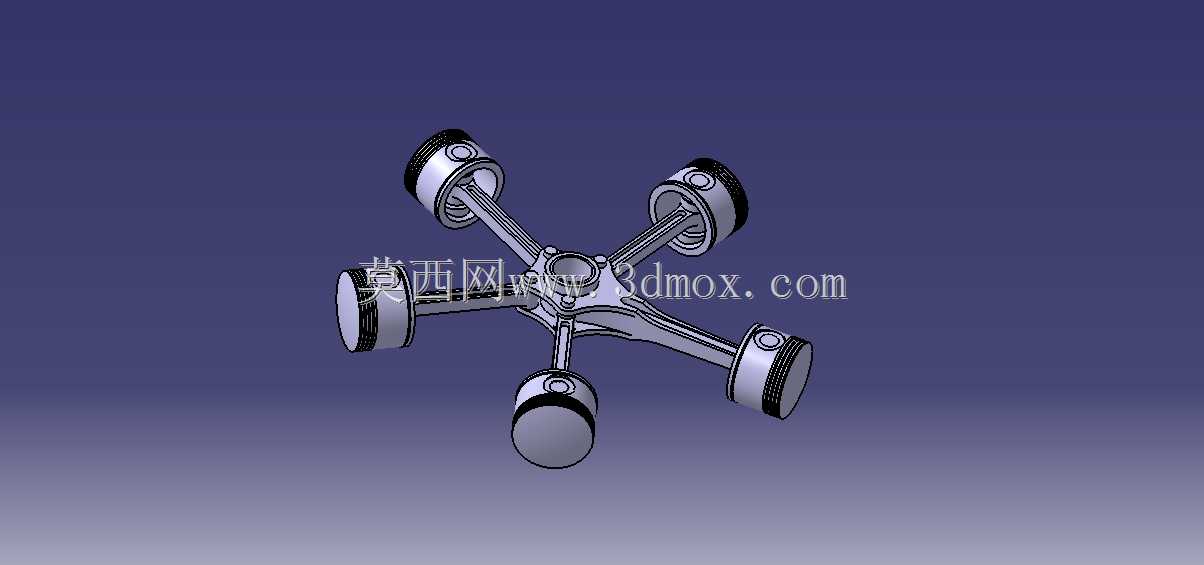

在航空活塞动力、小型通用航空飞行器、早期轻型螺旋桨飞机以及部分特种小型动力设备的应用场景中，径向发动机凭借其紧凑的星型布局，始终占据着特定的应用席位。这类动力装置的核心逻辑，是将多组活塞连杆组件围绕中心曲柄轴做圆周等角分布，相比直列、V型排布的同排量活塞动力，径向结构能在更短的轴向尺寸内完成所有气缸的布置，大幅压缩动力单元的轴向安装空间，对于机头空间紧凑、需要迎风散热的轻型螺旋桨设备而言，这种布局的空间利用率优势是其他排布形式难以替代的。从实际功能来看，这套径向动力结构通过中心曲柄的回转运动，带动周向均匀分布的六组活塞在各自气缸套内做往复直线运动，配合配气、供油、点火系统即可完成内燃机的四个工作循环，最终将活塞的往复作用力通过连杆汇总到中心曲柄，转化为旋转扭矩对外输出。不同于直列发动机各缸曲柄销存在相位角差的设计，径向发动机的所有连杆都铰接在同一个曲柄销位置，每组连杆随曲柄转动的摆角、活塞行程都经过严格的运动学校核，确保各缸往复运动的惯性力能在周向形成部分自平衡，降低整机运行时的振动量级。在设计思路层面，这套结构首先围绕中心曲柄轴的回转中心做等角度圆周分度，六组气缸沿径向呈60度夹角均匀排布，保证每一组活塞组件的运动轨迹都严格指向中心回转点，避免连杆运动过程中出现附加侧向弯矩。活塞部分采用了典型的内燃机活塞结构，带有环槽结构用于安装气环与油环，保证气缸工作腔的密封性，活塞销孔与连杆小头通过活塞销铰接，连杆大头则统一与中心曲柄的曲柄销配合，其中主连杆直接固定在曲柄销上，其余副连杆通过铰接耳座与主连杆的大头端连接，这种铰接结构能在保证所有活塞同步完成往复行程的同时，避免多连杆同点铰接出现的运动干涉问题。从安装边界来看，整套径向动力结构的外轮廓为正圆形，所有气缸的外端面构成了结构的最大径向尺寸边界，轴向尺寸仅覆盖曲柄轴长度、活塞行程长度以及前后端盖的安装厚度，安装时可通过中心曲柄轴的两端轴承座做径向支撑固定，动力从曲柄轴的一端输出，外接负载端可直接连接螺旋桨或其他传动部件，不需要额外布置复杂的传动换向结构。在散热适配性上，周向排布的气缸全部朝向外侧，迎风面无遮挡，自然风冷条件下就能获得均匀的散热效果，不需要布置复杂的水冷管路与散热腔道，这也是这类结构在早期航空动力领域被广泛应用的核心原因之一。结构细节上，每一组连杆的长度都经过精确计算，确保活塞到达上止点时的余隙高度符合内燃机压缩比的设计要求，活塞在下止点位置时不会与曲轴箱内壁发生碰撞，曲柄的平衡块配置也对应周向活塞的往复惯性力做了配重优化，让整机在额定转速运行时的一阶、二阶惯性力都能得到有效平衡，减少支撑轴承的附加载荷。对于三维结构设计从业者而言，这类径向结构的建模核心在于运动副的配合关系校核，需要先确定中心曲柄的回转半径、连杆长度、活塞行程三者的几何关系，再通过圆周阵列完成其余缸体组件的布置，过程中需要逐组验证连杆摆动过程中与相邻缸体、相邻连杆的间隙值，避免运动过程中出现结构磕碰。这类结构除了航空动力场景外，在部分小型固定式动力机组、特种作业的小型动力设备上也有应用，其短轴向、大扭矩输出、风冷适配性强的特点，能很好适配空间局促、维护条件有限的使用场景。
