径向发动机用活塞头结构设计

在航空星型发动机、小型农用动力径向机组的动力输出结构中，活塞头是直接承接燃烧做功压力、完成往复运动向旋转运动转换的核心承载部件，其结构合理性直接决定动力单元的压缩比稳定性、密封可靠性与整机运行寿命。不同于直列发动机活塞的常规受力工况，径向发动机的活塞头随气缸呈圆周放射状排布，工作过程中除了承受燃气爆发的轴向冲击，还要平衡连杆摆动带来的侧向分力，同时要适配星型布局下紧凑的安装空间，对结构的空间利用率、受力均匀性提出了更高要求。

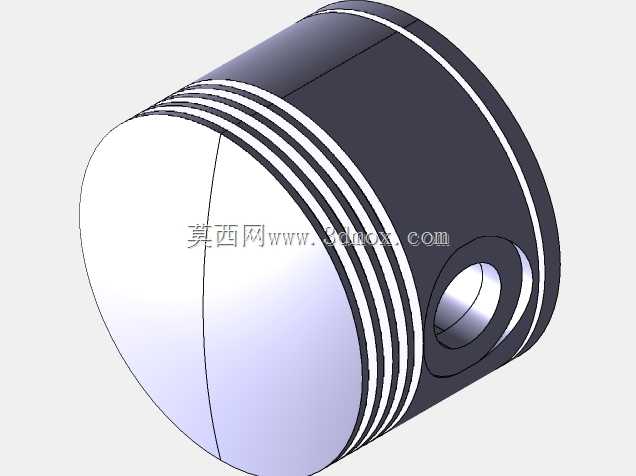

从功能实现角度拆解，该活塞头的头部设置有多道平行环槽，用于安装气环与油环，气环负责密封燃烧室与曲轴箱的连通间隙，避免高温高压燃气下窜造成功率损失，油环则负责刮除气缸壁面多余的润滑油，防止机油进入燃烧室参与燃烧形成积碳。环槽的轴向宽度、槽底圆角都经过受力校核，避免长期往复运动中出现环槽磨损超限、活塞环卡滞的问题。活塞头的顶面为适配燃烧室的型面设计，可引导燃烧室内的混合气形成合理涡流，提升燃油燃烧效率，顶面边缘做了小倒角处理，避免活塞运行到上止点时与气缸盖、气门发生运动干涉。

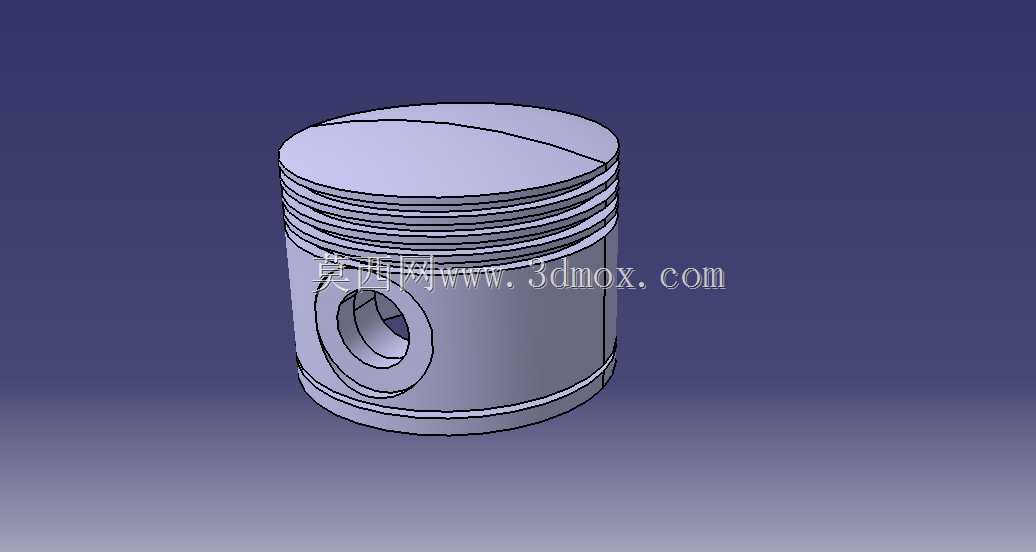

活塞销孔设置在活塞头的裙部位置，为贯通式圆孔结构，用于安装活塞销，连接活塞与连杆小头，将燃烧做功产生的推力传递给连杆，进而驱动曲轴旋转。销孔的内径尺寸与活塞销采用间隙配合，保证热机状态下活塞销能自由转动，同时销孔两端设置有卡环槽，用于安装活塞销卡环，限制活塞销的轴向窜动，避免销子端部刮蹭气缸壁造成拉缸故障。裙部的外圆尺寸略小于头部直径，适配活塞工作时的热膨胀量，保证热态下裙部与气缸壁保持合理的配合间隙，既不会因间隙过大出现敲缸异响，也不会因间隙过小出现活塞卡缸的故障。

设计过程中首先要匹配径向发动机单缸的排量参数，确定活塞头的总直径尺寸，保证活塞与气缸套的配合间隙符合热态运行要求；其次要根据发动机的额定转速、爆发压力参数，校核活塞头的壁厚、销孔的承载强度，确保在最高爆发压力下活塞结构不会出现塑性变形；同时要严格控制活塞的整体重量，多个径向排布的活塞重量差需控制在极小范围内，避免曲轴运转时出现不平衡量，引发整机振动超限。安装边界方面，活塞头装入气缸时，需保证环槽内的活塞环开口错开一定角度，避免各环开口对齐造成燃气泄漏；活塞销装入销孔后需确认卡环完全卡入槽内，防止运行中销子脱出；活塞运动到上止点时，顶面与气缸盖之间的压缩余隙需符合设计值，余隙过大会造成压缩比不足、动力下降，余隙过小则可能出现活塞顶撞气门的严重故障。

在实际工况中，活塞头长期在高温、高压、高速往复的环境下工作，头部直接接触燃烧室内最高可达两千摄氏度以上的瞬时高温燃气，因此结构设计时需兼顾散热路径的合理性，热量可通过活塞环传递到气缸壁，再经气缸外的散热结构带出，避免活塞头部温度过高造成材料强度下降、热变形超限。裙部的型线设计采用了微变椭圆结构，冷态下裙部截面为椭圆形，长轴垂直于活塞销孔轴线方向，热态膨胀后裙部趋近正圆，保证全工况下与气缸壁的接触均匀，减少偏磨现象。
