法兰安装式双压盖填料密封函结构

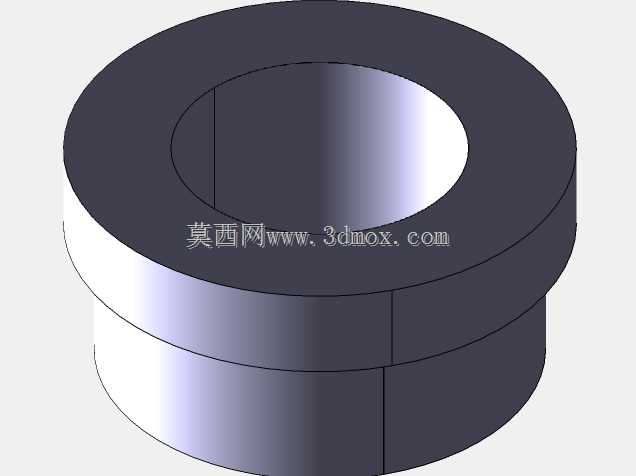

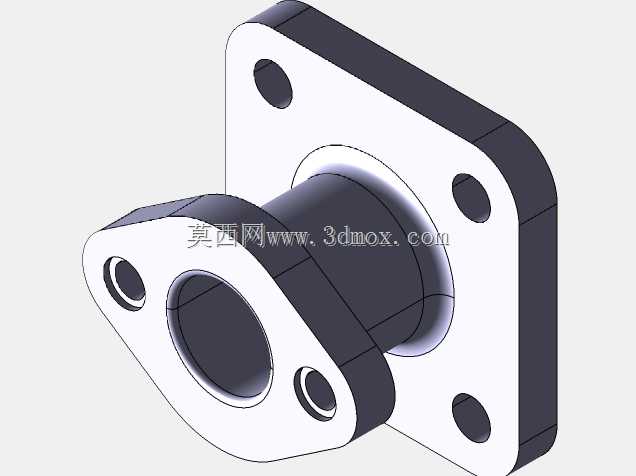

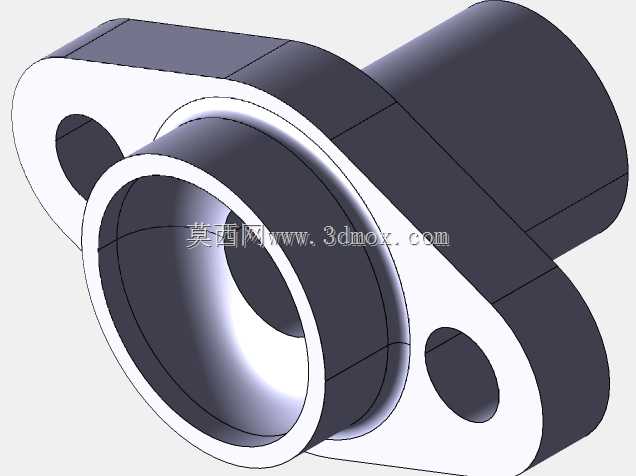

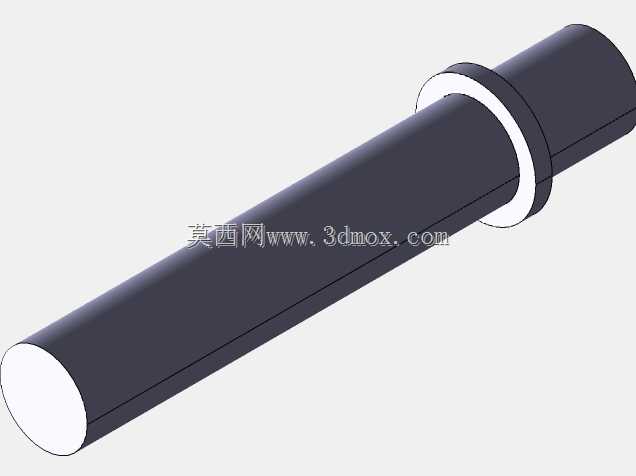

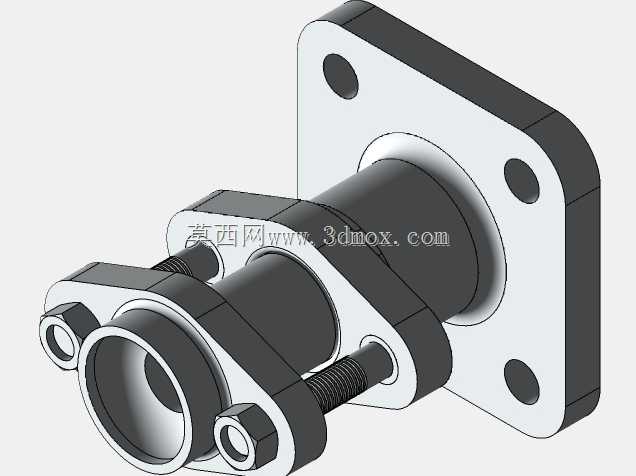

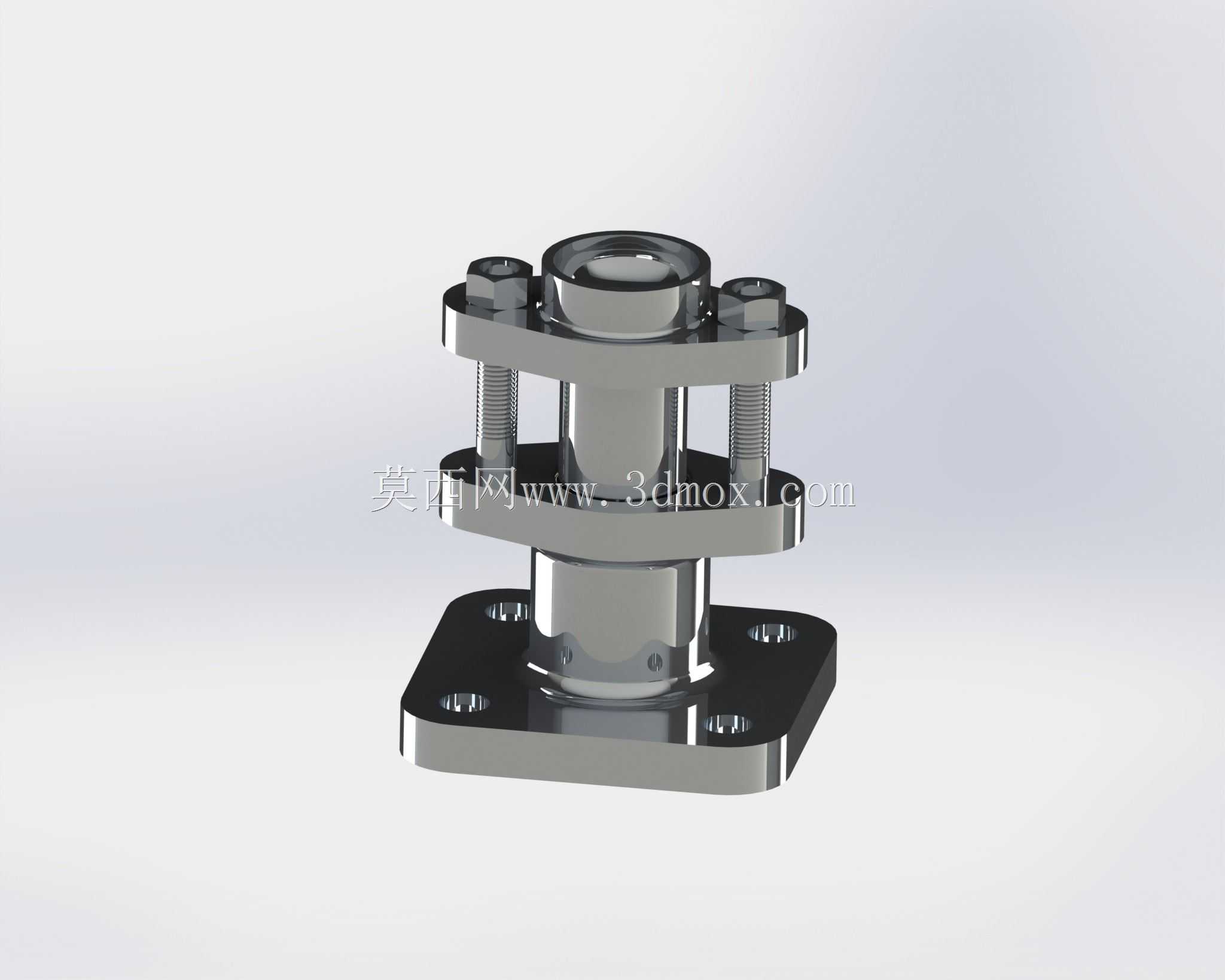

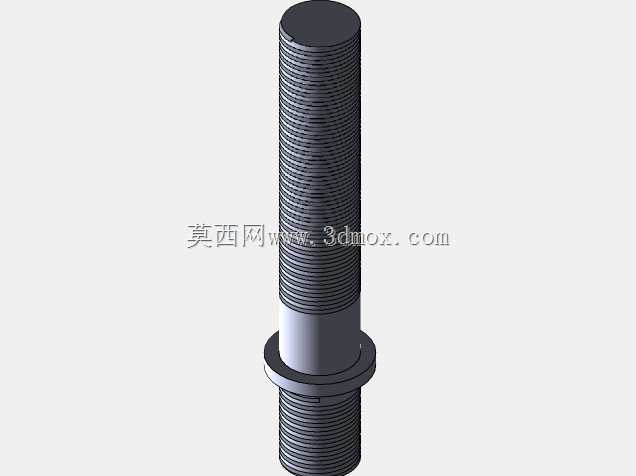

在泵类、阀类、反应釜以及各类带旋转或往复运动杆轴的流体输送设备中，轴与设备腔体之间的动密封是决定设备运行稳定性、介质泄漏率的核心结构，填料函作为传统且可靠性经过长期工业验证的密封安装载体，在中低压、允许微量可控泄漏的工况下始终占据不可替代的应用位置。这款填料函采用底部方形法兰安装结构，四个安装孔对称分布在法兰盘四角，安装时可直接通过螺栓固定在设备腔体的密封端面上，法兰与设备接触面可根据介质特性加装密封垫片，避免腔体内部介质从安装结合面渗漏。法兰上方的函体为同轴阶梯圆柱结构，内部为贯通的光孔，用于穿过待密封的运动轴杆，函体内腔的阶梯段用于填充盘根填料，填料的填充高度可根据密封压力等级调整，常规工况下填充3-5圈切口错开的盘根即可满足0-1.6MPa压力下的密封需求。函体上部设置两层独立压盖，下层压盖直接与填料接触，上层压盖通过四根对称分布的螺柱与底部法兰连接，拧紧螺柱上的六角螺母时，压力通过上层压盖均匀传递到下层压盖，再由下层压盖将填料沿轴向压缩，使填料产生径向形变抱紧穿过的轴杆，实现轴与函体之间的动密封；双压盖的设计相比单压盖结构，能让填料沿轴向的压缩力分布更均匀，避免靠近压盖侧填料压得过紧导致轴杆磨损过快、远离压盖侧填料压得过松导致密封失效的问题。螺柱采用对称布置的方式，拧紧螺母时可对角逐步施力，保证压盖始终与函体端面保持平行，不会出现偏斜导致的局部填料受力不均、轴杆偏磨的问题。实际应用中，这类填料函可适配清水、油品、低腐蚀性化工介质等多种流体工况，可根据介质特性更换不同材质的盘根填料，比如清水工况用油浸石棉盘根、腐蚀性介质用聚四氟乙烯盘根、高温工况用碳纤维盘根，无需改动函体整体结构即可适配不同场景。安装时需要注意，轴杆穿过填料函的同轴度偏差需控制在0.1mm以内，避免轴杆运转时偏磨函体内壁或压盖内孔，导致密封寿命大幅缩短；压盖的压缩量需要根据试运行时的泄漏量调整，正常运行时允许每分钟10-20滴的微量泄漏，这部分泄漏液可以起到润滑轴杆与填料接触面、带走摩擦热量的作用，若压盖压得过紧，会导致填料与轴杆之间摩擦力急剧增大，不仅会提升设备运转的功率损耗，还会快速磨损轴杆表面，短时间内就会出现密封失效。从结构设计角度看，这款填料函的所有零件均采用回转类与板类结构，加工工艺性好，底部法兰可采用圆钢铣削或钢板切割加工，函体、压盖均可采用棒料车削加工，螺柱、螺母为标准紧固件，无需定制特殊加工刀具，制造成本低，后期维护时仅需拆开压盖即可更换内部填料，无需将整个填料函从设备上拆除，维护效率高。安装边界方面，底部方形法兰的安装孔中心距需与设备端面上的螺纹孔中心距完全匹配，法兰厚度满足螺栓拧紧时的强度要求，不会出现法兰变形；函体的总高度需要根据填料填充量、压盖的调节行程确定，保证螺母在整个填料磨损补偿行程内都有足够的螺纹啮合长度，当填料磨损出现泄漏量增大时，可逐步拧紧螺母补偿填料的压缩量，直到填料完全磨损后再更换新盘根。这类结构的填料函广泛应用在给排水泵、化工离心泵、往复式柱塞泵、闸阀、调节阀以及搅拌反应釜的轴端密封位置，相比机械密封结构，它对安装精度的要求更低，抗杂质干扰能力更强，在含有少量固体颗粒的介质工况下，不会像机械密封那样因为颗粒进入密封面导致快速失效，可靠性更高，维护成本仅为机械密封的十分之一不到，适合在工况复杂、维护条件有限的工业场景下使用。
