车床用回转顶尖机械结构设计

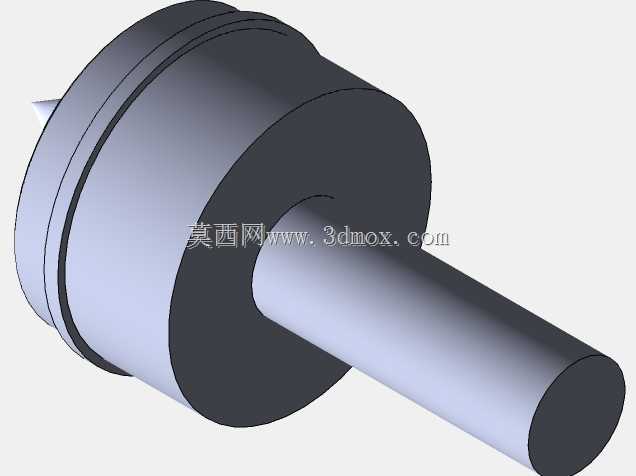

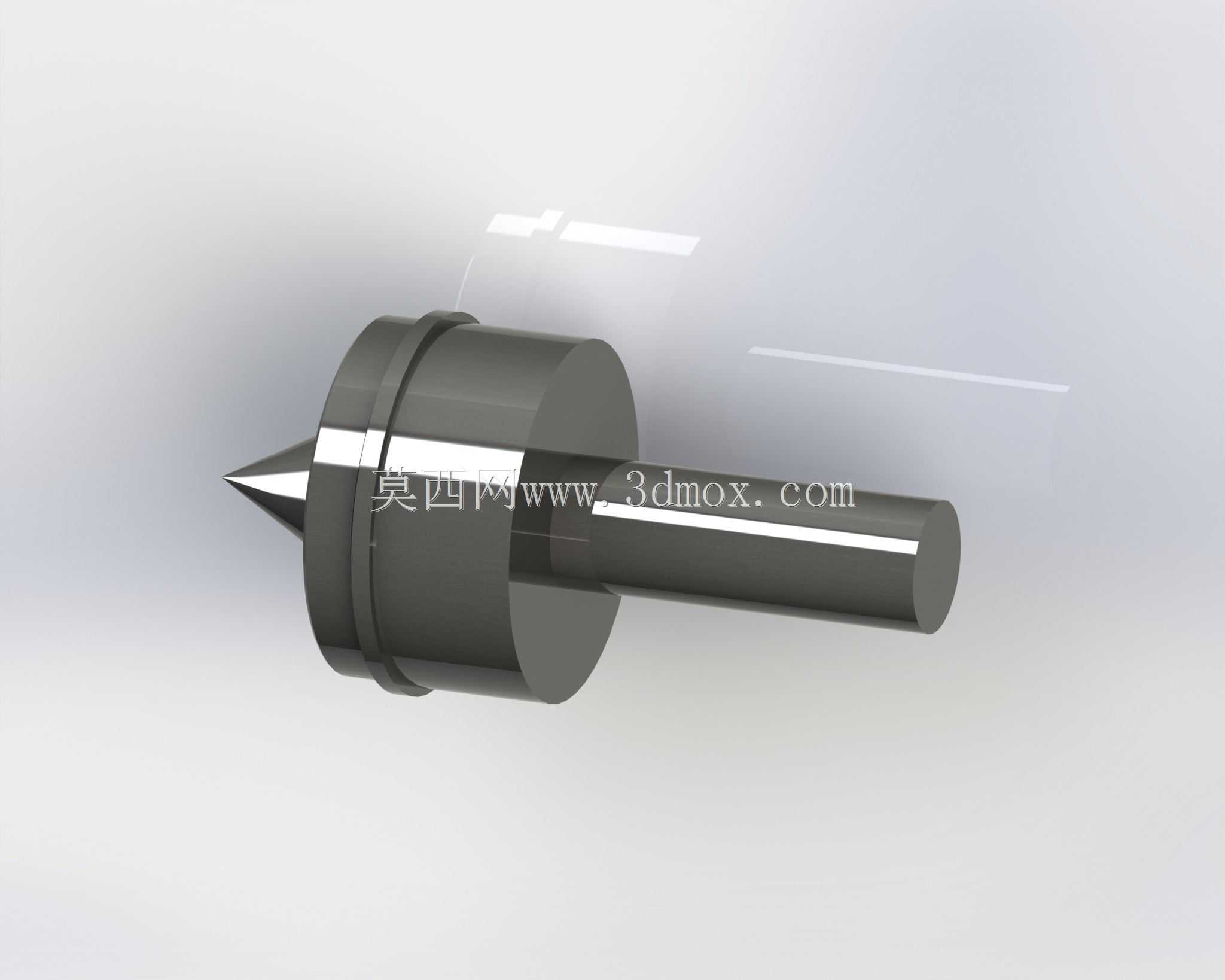

在普通车床与数控车床的轴类零件加工工序中，回转顶尖是装夹环节不可或缺的核心配套部件，主要用于工件轴端的定心支撑，抵消切削过程中工件受到的径向切削力，避免长轴类工件加工时出现挠曲变形，同时保证工件的回转同轴度精度。这款回转顶尖的整体结构采用三段式同轴设计，前端为60度硬质合金顶尖头，锥面经过精磨处理，表面粗糙度控制在Ra0.8以内，能够与工件端面的中心孔紧密贴合，减少接触应力集中，避免高速回转时顶尖与中心孔出现咬合磨损的情况。中间段为回转主体外壳，内置高精度角接触球轴承组，采用背对背安装方式，可同时承受径向载荷与轴向推力，适配粗加工时的大切削量进给工况，也能满足精加工时的高回转精度要求，轴承端设置有接触式密封圈，可阻挡切削液、金属切屑进入轴承内部，延长轴承的维护周期与使用寿命。尾部为莫氏锥柄结构，可直接插入车床尾座的莫氏锥孔内实现快速装夹定位，锥柄的锥度公差严格按照莫氏锥度标准加工，装夹后同轴度误差可控制在0.005mm以内，无需额外找正即可投入使用。从设计思路来看，这款顶尖在结构上做了针对性优化，顶尖头与芯轴采用过盈配合连接，硬质合金顶尖头的硬度可达HRA90以上，即使在高速切削产生的高温环境下，也能保持足够的硬度与耐磨性，避免顶尖头出现磨损塌陷导致的工件同轴度超差问题。外壳部分采用40Cr材质调质处理，整体强度与韧性达到平衡，在承受较大冲击载荷时不会出现开裂变形。在实际加工场景中，这款回转顶尖可适配不同长度的轴类零件加工，无论是小直径的细长轴车削，还是大直径的重型轴类粗车，都能提供稳定的支撑力，安装时只需将尾座锥孔与顶尖锥柄擦拭干净，将顶尖推入锥孔后锁紧尾座即可完成装夹，拆卸时通过尾座的丝杠顶出机构即可快速取下，无需额外敲击，避免损伤锥面配合精度。顶尖的整体回转间隙经过预紧调整，出厂时已将轴向窜动控制在0.002mm以内，径向跳动控制在0.003mm以内，可满足IT6级精度的轴类零件加工要求。在日常使用中，操作人员只需定期通过外壳上的注油孔注入润滑脂，即可保证轴承的润滑状态，无需频繁拆解维护。针对不同的加工工况，这款顶尖的结构也预留了一定的适配空间，比如加工带深孔的轴类零件时，可更换加长顶尖头，加工大端面的重型工件时，可搭配端面拨动顶尖使用，基础结构的通用性较强，可覆盖大部分常规车削加工的支撑需求。外形尺寸方面，这款顶尖的整体长度根据适配的莫氏锥度号数做了标准化设计，莫氏4号锥柄对应的顶尖总长度为135mm，最大回转直径为42mm，安装时尾座的伸出长度控制在50mm以内即可保证足够的装夹刚性，避免伸出过长导致的支撑刚性下降，引发切削振动。顶尖头的伸出长度为18mm，可适配不同深度的中心孔，即使工件中心孔带有倒角，也能保证锥面的有效接触长度不低于8mm，避免接触面积不足导致的顶尖压溃中心孔的问题。在加工细长轴时，配合中心架使用，可将工件的长径比加工范围拓展至1:50，有效解决细长轴加工的振刀、变形问题。从结构建模的角度来看，这款零件的建模过程需要重点保证各段圆柱面、锥面的同轴度要求，建模时以顶尖头的锥尖为原点建立基准轴，所有回转面都以该基准轴为旋转中心生成，轴承安装位的尺寸公差按照基孔制配合要求设置，保证轴承安装后的预紧量处于合理范围，密封圈槽的尺寸按照标准密封圈规格设计，避免出现密封失效的问题。
