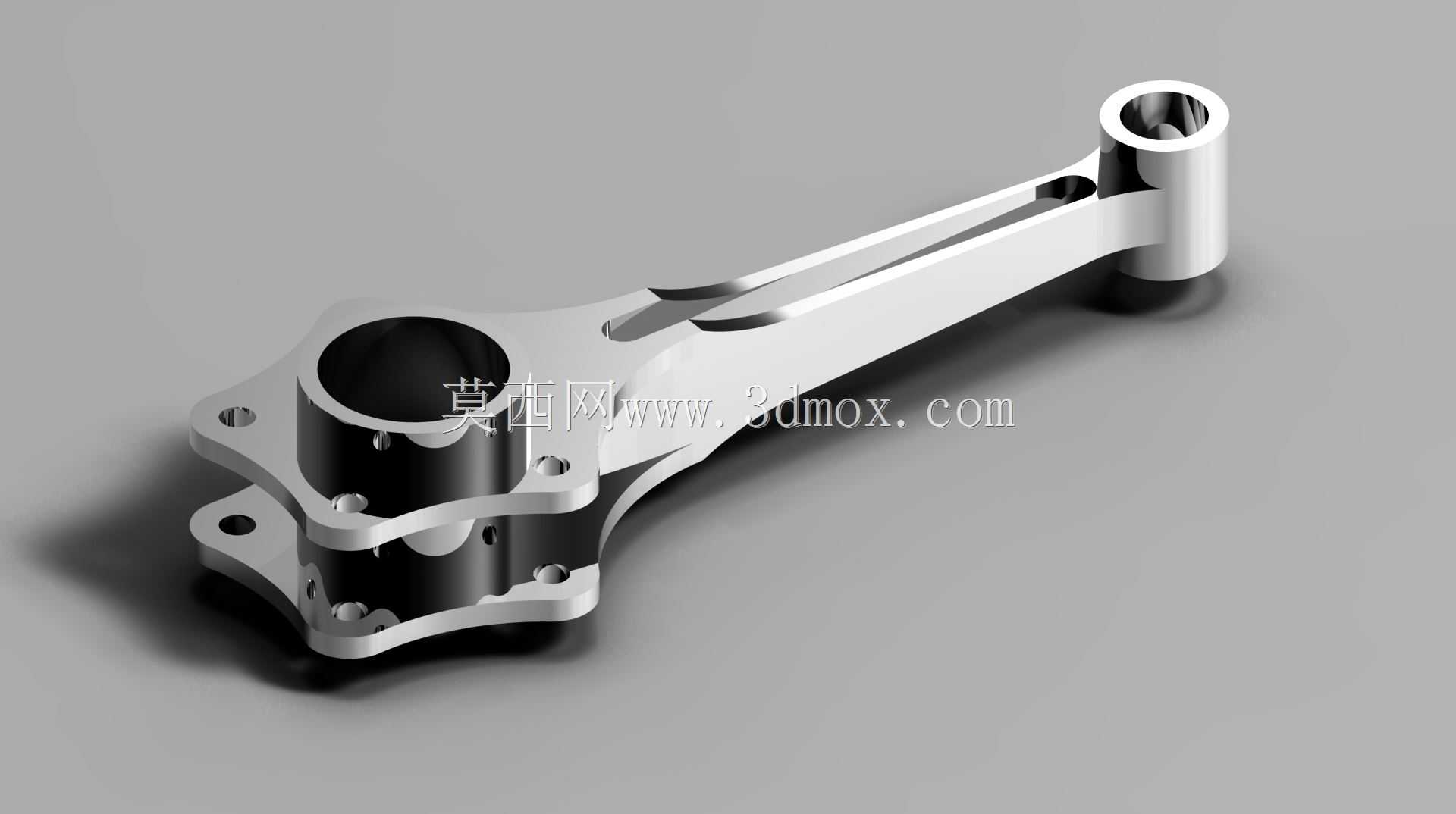

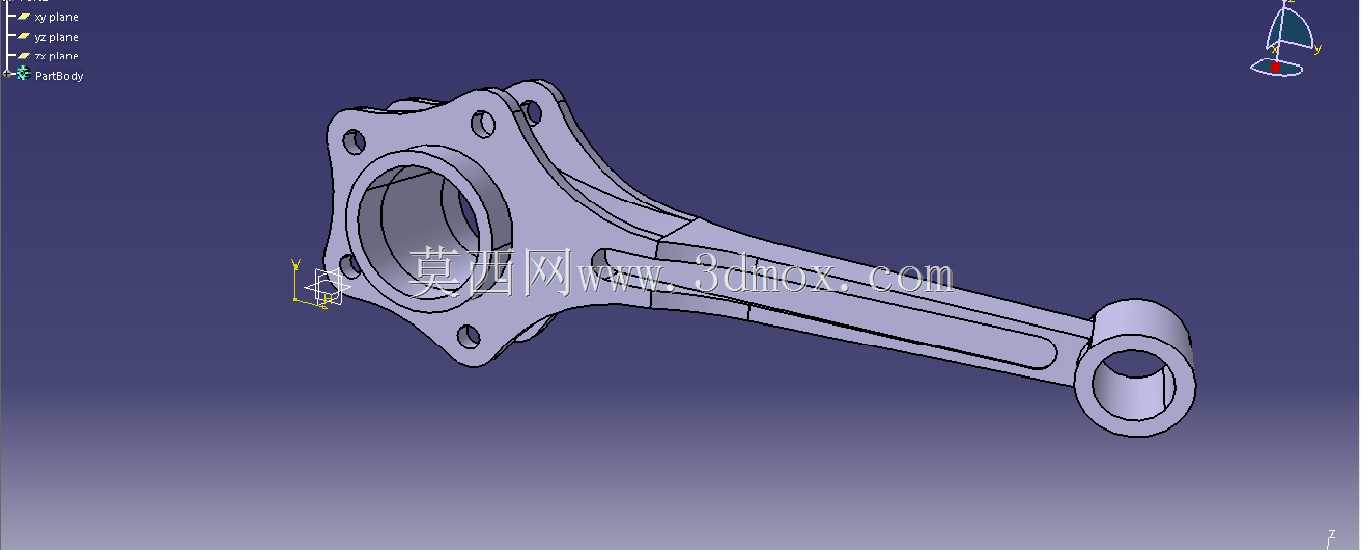

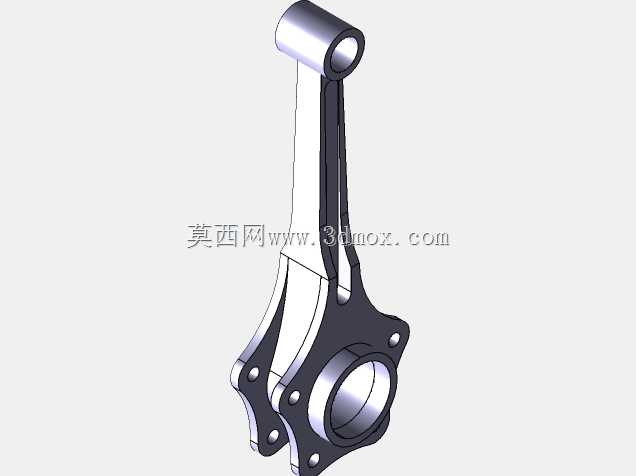

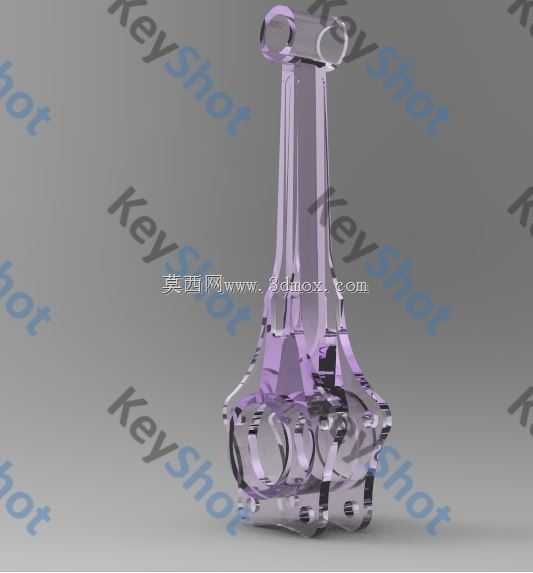

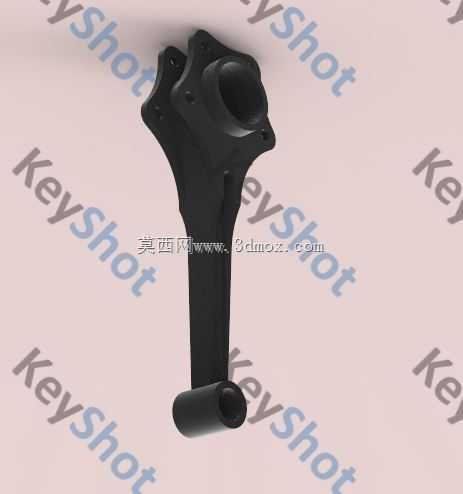

发动机主连杆结构三维数模

该零件作为往复式内燃发动机曲柄连杆机构的核心组成构件，承担着将活塞往复直线运动转化为曲轴旋转运动的关键传力作用，在直列多缸、V型多缸等不同布局的重负荷发动机中，这类主连杆通常搭配副连杆结构实现多缸共用曲柄销的布局，能够有效缩短发动机整体轴向尺寸，提升动力单元的紧凑性。从实际应用场景来看，这类主杆零件广泛应用于大排量重载柴油发动机、航空活塞发动机以及高负荷工业动力机组中，工作过程中需要持续承受活塞组传递来的爆发压力冲击，同时还要应对往复惯性力、离心惯性力带来的交变载荷，因此结构设计上对刚度、强度以及疲劳寿命都有极高要求。从结构设计思路来看，该零件采用分体式大头端与整体式小头端的经典布局，大头端为带安装孔的法兰结构，通过螺栓实现与连杆盖的紧固配合，内孔用于安装轴瓦与曲轴曲柄销配合，端面的多个螺栓孔按照等载荷分布原则排布，保证紧固过程中轴瓦贴合均匀，避免工作过程中出现轴瓦偏磨、松动等故障；小头端为整圆套状结构，内部用于安装活塞销衬套，与活塞销实现铰接，传递活塞的往复作用力。杆身部分采用工字形截面设计，这种截面形式能够在尽可能降低零件自身重量的前提下，最大化提升杆身的抗弯与抗扭刚度，减少高转速工况下杆身的弹性形变，避免因形变过大导致的活塞偏缸、轴瓦异常磨损等问题，杆身与大小头的过渡位置均采用大圆角平滑过渡，最大程度降低应力集中系数，提升零件的疲劳耐久性能。从安装边界来看，大头端法兰的安装孔位有严格的位置度公差要求，与曲柄销配合的内孔圆柱度、表面粗糙度都需要满足高精度配合要求，保证轴瓦安装后过盈量均匀，工作过程中能够形成稳定的润滑油膜；小头端内孔与活塞销的配合间隙需要根据工作温度、材料热膨胀系数进行匹配设计，避免热态下出现配合过紧导致的活塞销卡滞，或是间隙过大导致的敲击异响。零件整体外形轮廓需要避让曲轴运转过程中的平衡块、缸体内部加强筋以及相邻缸的连杆结构，因此在设计过程中需要完成完整的运动干涉校核，确保发动机全行程运转过程中，连杆不会与周边零部件发生碰撞。在实际工程应用中，这类主连杆的毛坯通常采用模锻工艺成型，材料多选用高强度调质合金钢，经过调质处理、表面喷丸强化等工艺提升力学性能，大头端与连杆盖的结合面通常采用止口定位或是齿形定位，保证装配过程中位置精度，避免工作过程中出现错位。建模过程中需要重点关注各过渡圆角的曲率连续性，避免出现尖锐棱角导致的应力集中，同时要严格控制各配合面的形位公差，确保数模能够直接用于后续的工程图输出、有限元强度校核以及数控加工编程。对于动力总成设计人员而言，这类连杆的结构参数直接影响发动机的整体高度、活塞运动轨迹以及曲轴的受力状态，在选型匹配过程中需要结合发动机的排量、额定转速、爆发压力等参数，对连杆的长度、大小头中心距、杆身截面参数进行针对性优化，在保证强度冗余的前提下尽可能降低往复运动质量，减少曲轴的平衡配重需求，提升发动机的动力响应速度。
