Vishay Spectrol534型旋转电位器三维建模作品

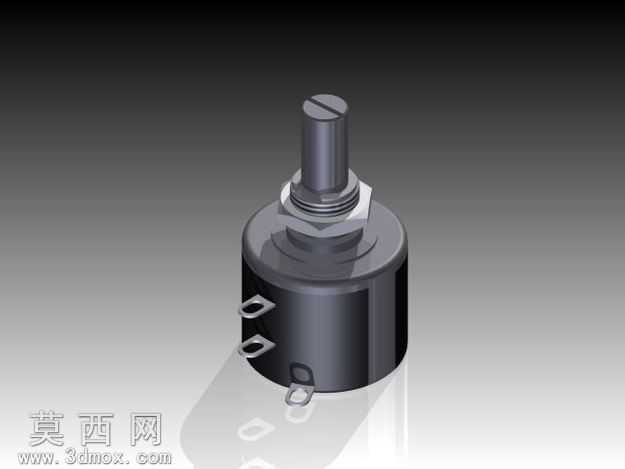

本作品为Vishay Spectrol534系列旋转电位器的高精度三维建模成果，建模过程严格遵循该型号电位器的实物尺寸参数与结构特征，在三维建模软件中完成全参数化结构搭建，确保各部件尺寸公差控制在合理范围内，还原实物的装配逻辑与结构细节。建模阶段首先完成主体基座的特征构建，针对圆柱形金属外壳的曲面特征，采用旋转凸台与拉伸切除结合的方式，精准还原外壳的壁厚、安装定位凸耳的结构形态，以及外壳表面的细微防滑纹理特征；针对顶部的调节转轴部分，依次构建螺纹安装段、轴身、一字调节槽的细节结构，还原螺纹的牙型参数与一字槽的开槽深度、宽度尺寸，确保转轴与基座的同轴度符合实物装配要求。针对引脚部分，分别构建三个接线引脚的弯折形态、固定孔位特征，还原引脚与基座内部的连接结构，确保引脚的间距、弯折角度与实物完全一致。材质渲染阶段，针对不同部件的材质属性进行精细化参数调整：金属外壳与转轴部分赋予哑光金属材质，调整金属粗糙度、反射强度参数，还原碳膜电位器金属外壳的磨砂金属质感；接线引脚赋予镀锡金属材质，调整高光反射参数还原引脚的亮面金属特性；基座底部的绝缘固定片赋予深色工程塑料材质，调整漫反射与粗糙度参数，还原塑料部件的哑光质感。场景搭建采用渐变灰色背景，添加柔和的环境光与定向补光，通过光影效果突出电位器的结构层次，同时添加地面反射效果，提升渲染图的真实感。设计过程中重点考量电位器的可装配性特征，所有部件的配合间隙均按照实物装配公差设置，既保证各部件的结构独立性，又还原整体装配后的完整形态，可用于电气设计场景的元件装配演示、电路布局模拟、产品宣传展示等用途，模型结构完整无破面，细节还原度高，能够直观呈现该型号电位器的外观特征与结构特点。
