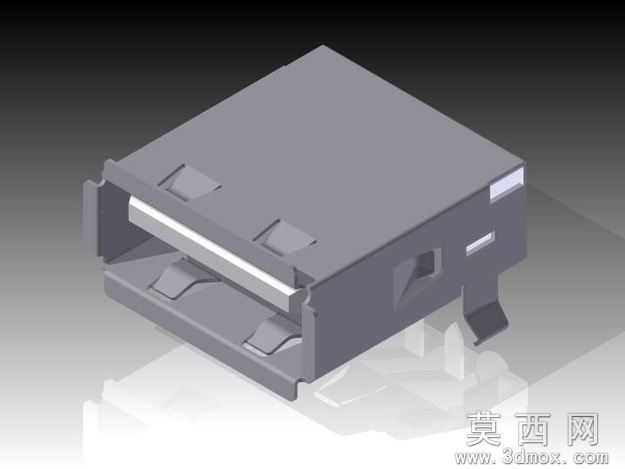

USB系列A插座三维结构设计模型

本模型为标准USB系列A型插座的高精度三维结构模型，建模阶段严格遵循USB-IF规范中A型接口的尺寸公差要求，首先以公头配合尺寸为基准绘制接口腔体的截面草图，通过拉伸、切除、拔模等基础特征构建金属外壳的主体轮廓，再对壳体两侧的固定弹片、尾部焊接引脚、定位卡扣等细节结构逐一进行特征细化，内部绝缘胶芯部分单独完成端子排布、卡槽限位结构的建模，每一处卡扣的干涉量、弹片的形变预留量都经过尺寸校验，确保模型结构与实物生产的工艺要求一致。参数设计上完全匹配通用面板安装A型插座的行业标准，接口开口宽度、内部端子间距、外壳固定脚的跨距、插合深度均采用标准公制尺寸标注，外壳壁厚、弹片厚度、胶芯卡槽深度等参数均参考量产实物的实测值设定，同时预留了PCB焊接引脚的焊盘对位尺寸，可直接导出用于PCB封装的匹配设计。渲染材质部分针对实物不同部件做了区分设置，金属屏蔽外壳采用哑光镀锌钢材材质，调整金属粗糙度与反射参数还原冲压金属件的磨砂质感，内部绝缘胶芯采用耐高温PBT工程塑料材质，设置半哑光的米白色塑料质感，接触端子采用镀锡铜材质，添加微弱的金属反光效果，整体渲染光影柔和，清晰展现各部件的结构层次与装配关系。结构原理上完整还原了A型插座的功能结构，金属外壳承担电磁屏蔽与公头插入导向作用，两侧弹片在公头插入时产生弹性形变提供夹持力，确保连接稳固不松脱，内部胶芯负责固定四片信号与电源端子，端子的接触端采用弧形凸起设计，公头插入时与公端端子形成稳定的弹性接触，尾部引脚分为直插式与贴片式两种结构可选，满足不同焊接工艺的装配需求。软件兼容方面，模型提供STEP、IGES、STL等通用三维格式，可在Autodesk Inventor、SolidWorks、UG、Pro/E等主流三维设计软件中直接打开编辑，不存在特征丢失或破面问题，STL格式可直接导入切片软件用于3D打印验证结构，STEP格式可直接导入装配体完成接口部分的配合设计。研发教学应用层面，该模型可作为电子接插件设计的教学案例，帮助学习者理解标准USB接口的配合公差、弹片结构设计要点，也可用于消费电子产品研发阶段的结构装配验证，在电脑周边设备、工业控制面板、嵌入式设备的结构设计中直接调用该模型完成接口位置的布局与干涉检查，同时也可作为五金接插件生产企业的模具设计参考模型，缩短产品开发的前期建模周期。
