双工位丝杠滑动机框架组件设计

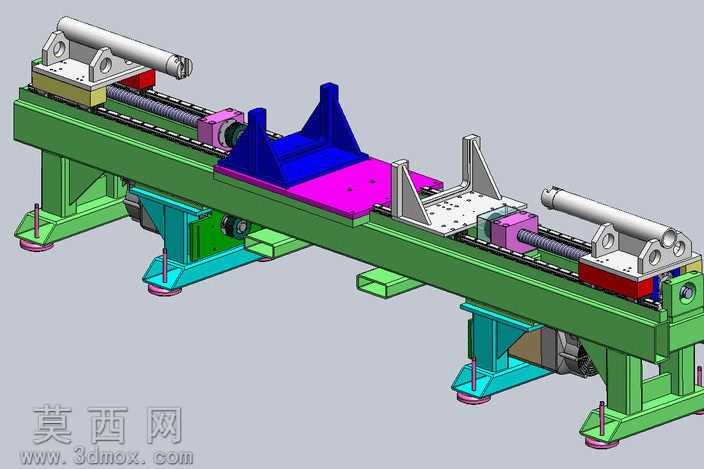

本作品为双工位直线传动机框架组件，采用三维参数化建模方式完成整体结构搭建，建模过程中遵循机械设计的装配基准原则，以底部支撑梁为核心基准件，自下而上逐步完成各零部件的装配约束，确保各运动部件的同轴度、平行度符合机械传动的精度要求。整体框架采用重型焊接钢结构作为主体承载结构，建模时对支撑脚的调平结构、横梁的加强筋布局做了细节还原，支撑脚处设计有可调垫铁结构，可实现安装时的水平度微调，抵消安装基面的平面度误差，保障整体框架的运行稳定性。两侧对称布置滚珠丝杠传动模组，建模时还原了丝杠螺母副、线性导轨、端部支撑轴承座的完整结构，丝杠端部配套驱动电机安装位，可适配伺服电机或步进电机实现精准的直线位移驱动，导轨与横梁安装面的定位销孔、螺栓连接孔均按实际加工标准做了特征还原，可直接用于后续的工程图导出与加工参考。中部的安装工位设计有快装式夹具基板，基板上预留了阵列排布的安装螺孔与定位销孔，可根据不同的加工工装需求快速更换适配夹具，满足多品类工件的装夹需求，工位两侧设置有行程限位挡块与缓冲件安装位，可避免运动超程造成的部件碰撞损坏。渲染阶段对不同零部件做了差异化材质赋予，主体钢结构采用喷塑绿色金属材质，传动部件采用光亮金属材质，功能工位的安装板采用彩色区分材质，既清晰区分了不同功能模块的结构边界，也直观呈现了各部件的装配关系。设计过程中充分考虑了框架的刚性需求，在横梁受力集中的位置增设了三角加强筋结构，降低长行程传动过程中的横梁形变，保障传动精度的长期稳定，同时对各运动部件的运动间隙做了合理预留，避免装配后出现运动卡滞的问题，整体结构兼顾了承载能力、运动精度与装配便利性，可作为自动化生产线中直线输送、工位移位机构的基础框架参考。
