汽车传动系统用对称式锥齿轮差速结构

这款差速结构是汽车驱动桥核心传动部件，主要应用于乘用车辆、轻型商用车辆的后桥传动场景，部分四驱车型的中央分动箱也会采用同原理的差速结构实现前后轴动力分配。在车辆实际行驶过程中，当车辆转弯、经过颠簸起伏路面或者两侧车轮附着条件存在差异时，该结构可以自动调整两侧驱动轮的转速差，避免轮胎出现滑动拖磨、传动系统部件承受额外内应力的问题，既能够提升车辆行驶的操控稳定性，也能延长轮胎与传动部件的使用寿命，同时保证动力持续稳定传递至驱动轮，让车辆在复杂路况下依旧拥有顺畅的动力输出表现。

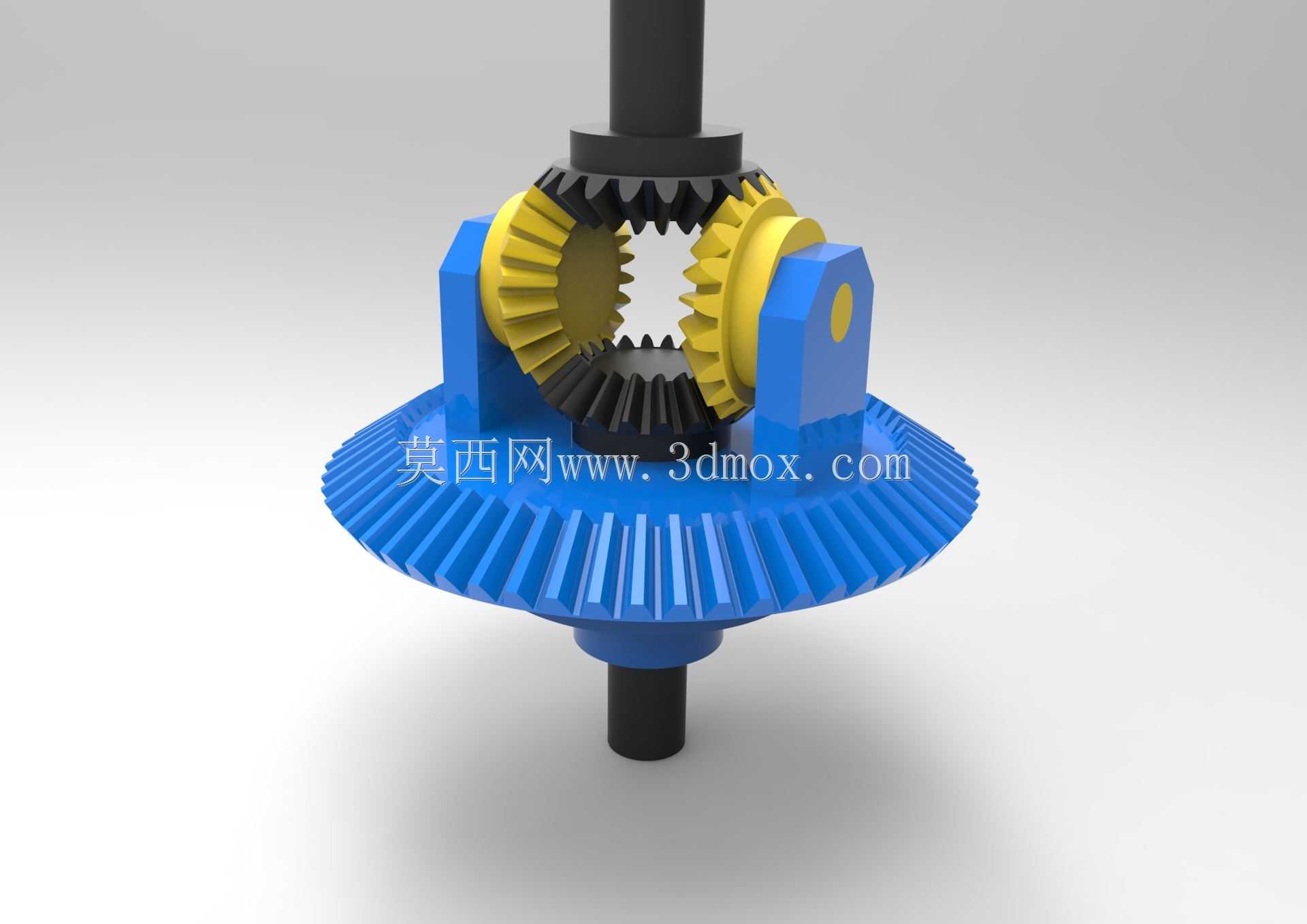

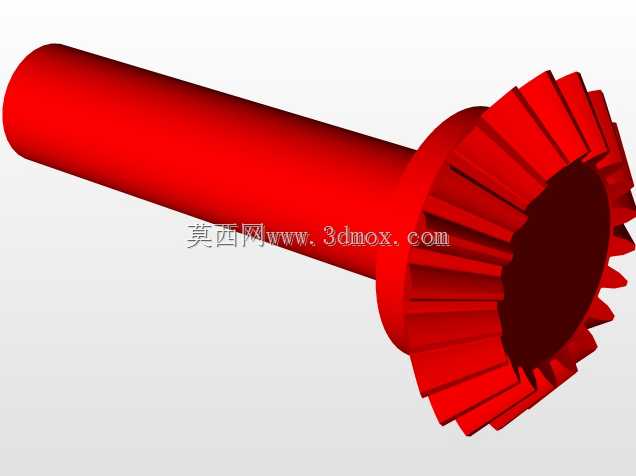

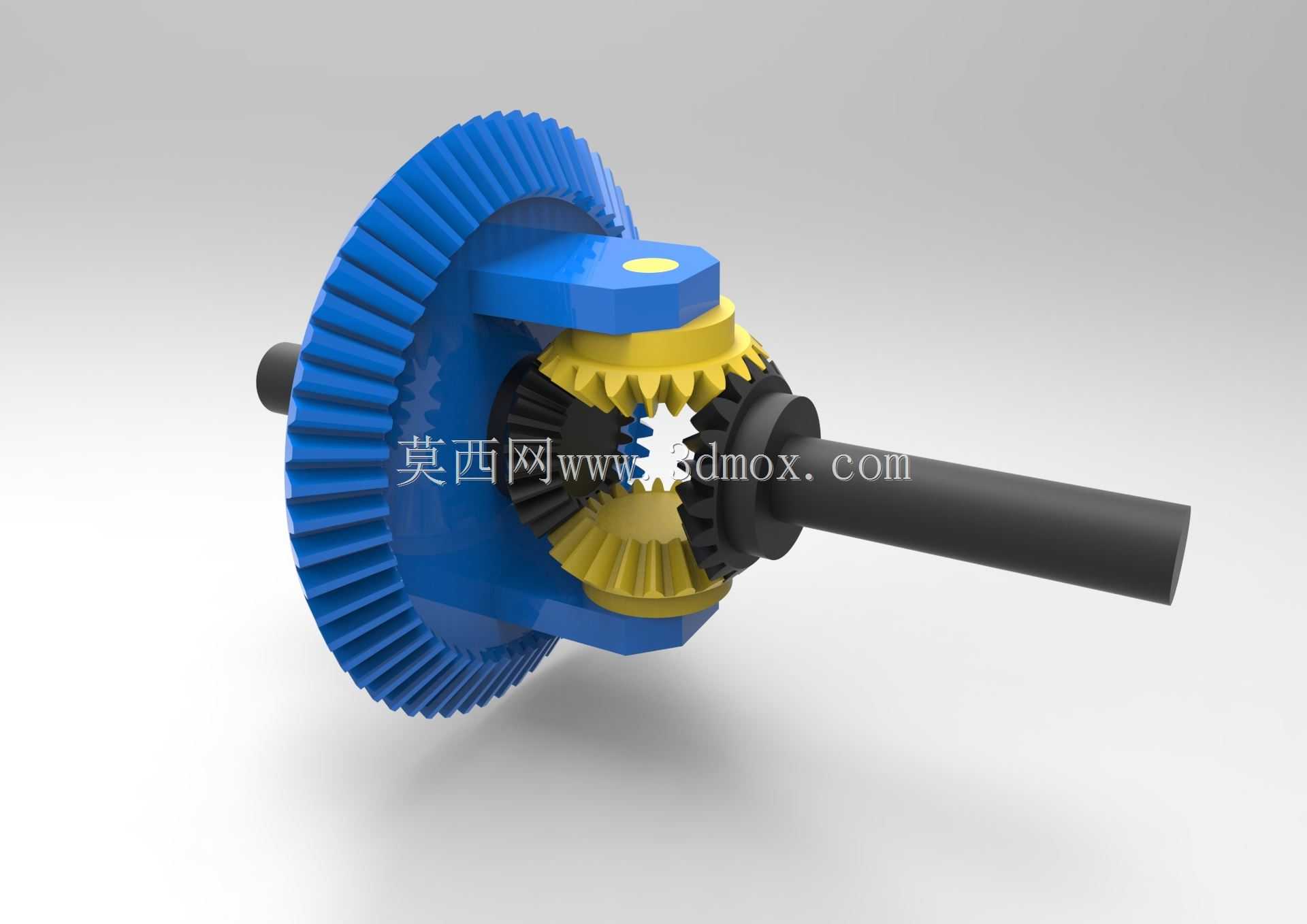

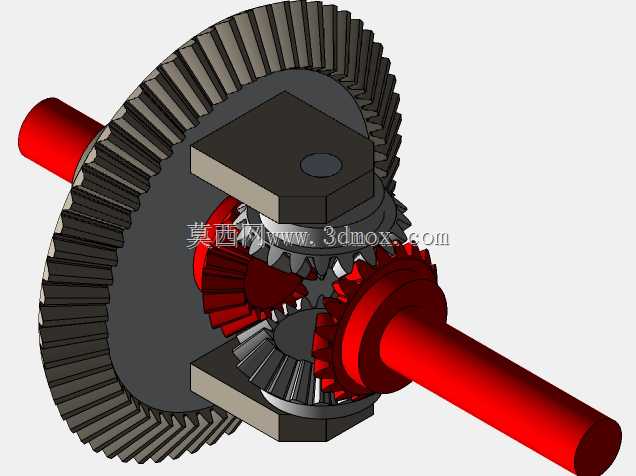

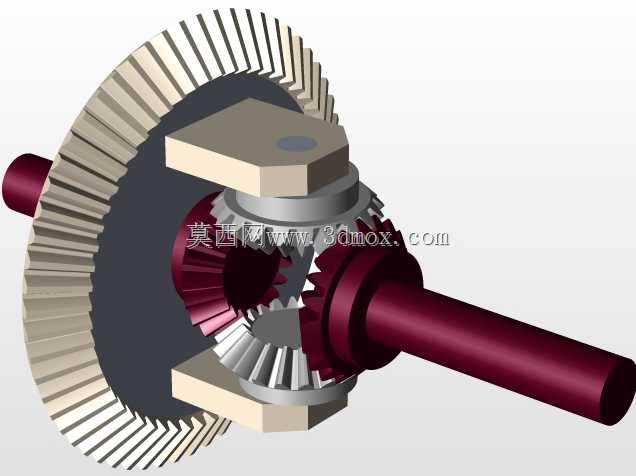

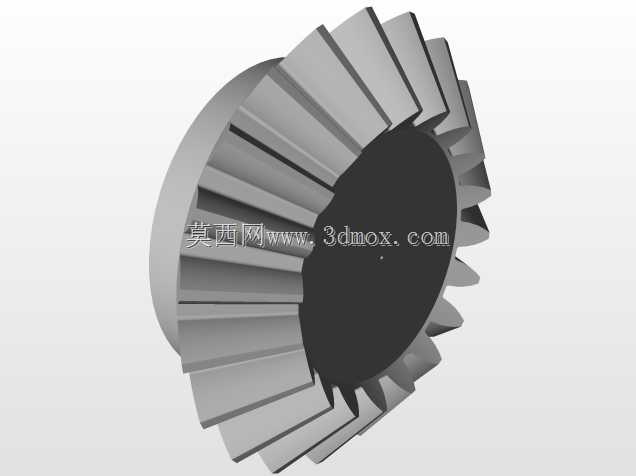

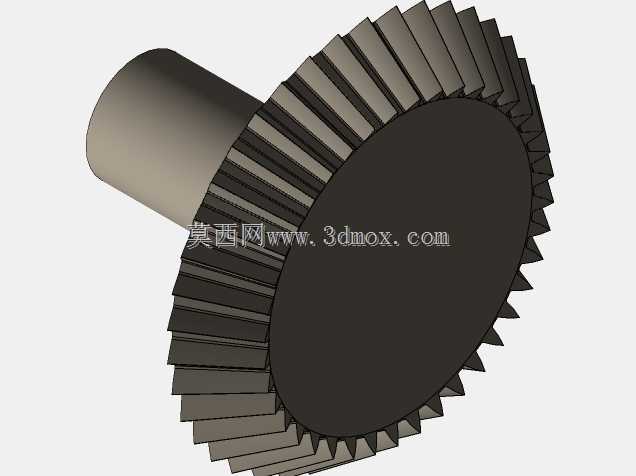

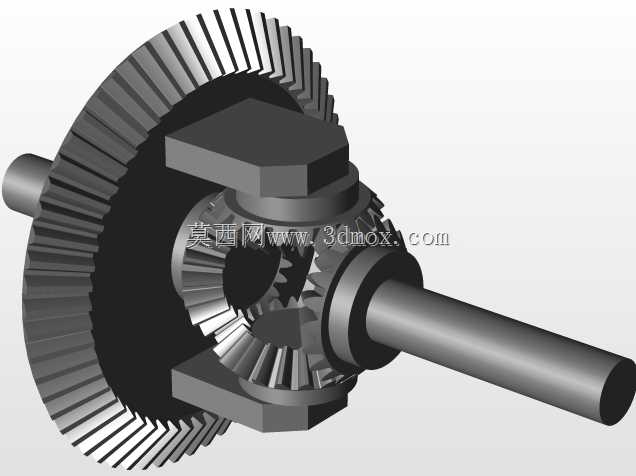

从功能特性来看，该结构采用对称式锥齿轮布局，核心由主减速从动锥齿轮、差速器壳体、行星齿轮、半轴齿轮以及配套支撑轴组成，主减速从动锥齿轮与变速箱输出端的主动锥齿轮啮合，先完成动力的一级减速增扭，再将动力传递至差速器壳体，通过行星齿轮的公转与自转动作，将动力按需分配给左右两侧连接半轴的半轴齿轮。当车辆直线行驶时，两侧车轮阻力一致，行星齿轮仅随壳体公转不发生自转，两侧半轴齿轮转速相同，动力平均分配给两侧车轮；当两侧车轮行驶阻力不同时，行星齿轮在公转的同时产生自转，允许两侧半轴齿轮以不同转速转动，适配不同的行驶需求。

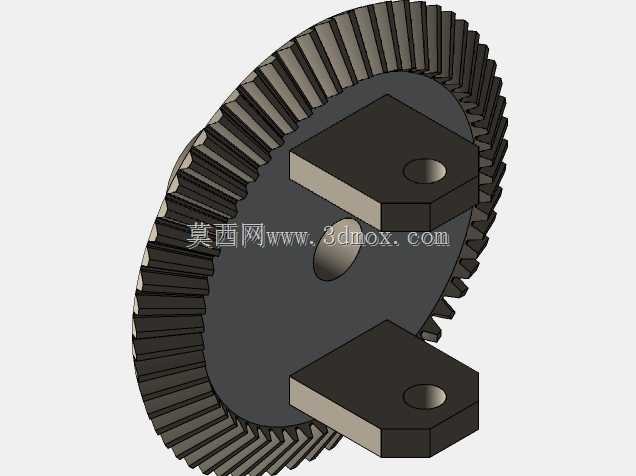

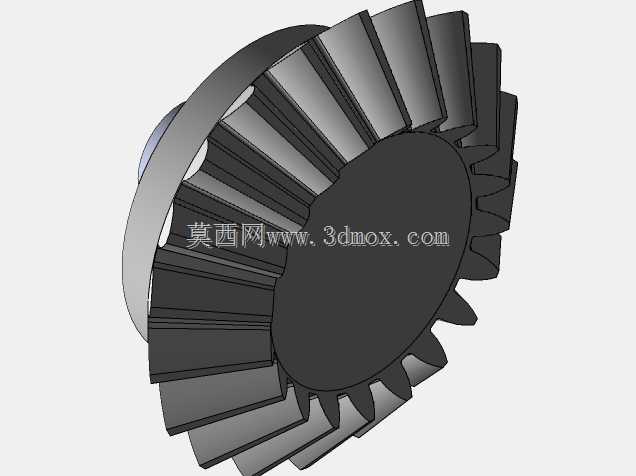

在设计思路上，这款结构充分考虑了传动效率与承载能力的平衡，锥齿轮的齿形采用渐开线齿廓设计，啮合重合度高，传动过程中冲击小、噪音低，齿面经过强化处理可以承受较大的扭矩载荷。差速器壳体采用一体化支撑结构，行星齿轮轴与壳体的配合位置设置了耐磨衬套，减少长期运转过程中的磨损量，整体结构紧凑，径向与轴向尺寸经过优化，能够适配多数家用车型的驱动桥安装空间，不需要对底盘结构做大幅改动即可完成装配。

从安装边界来看，该结构的主减速锥齿轮外径、半轴齿轮的连接花键规格、差速器壳体的轴承安装位都采用行业通用的尺寸标准，输入端与主减主动齿轮的啮合间隙可以通过调整垫片进行微调，两侧半轴的插入深度预留了足够的适配余量，整体安装公差范围合理，既能够保证装配精度，也降低了售后维修更换的难度。结构内部预留了润滑油道空间，运转过程中齿轮油可以充分流经所有啮合齿面与转动配合位置，保证润滑散热效果，延长部件的整体使用寿命。
