全规格适配多管径管道固定抱箍管卡

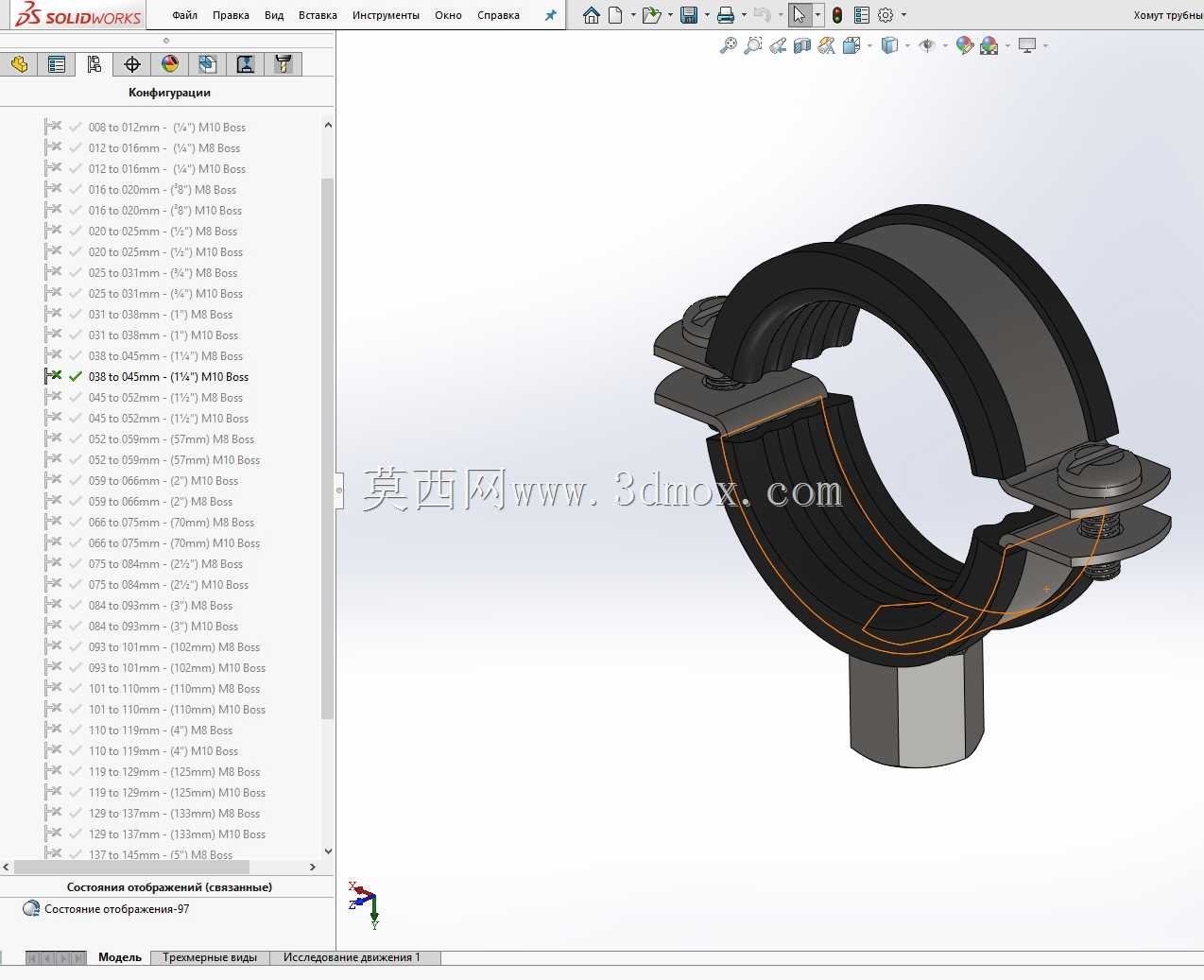

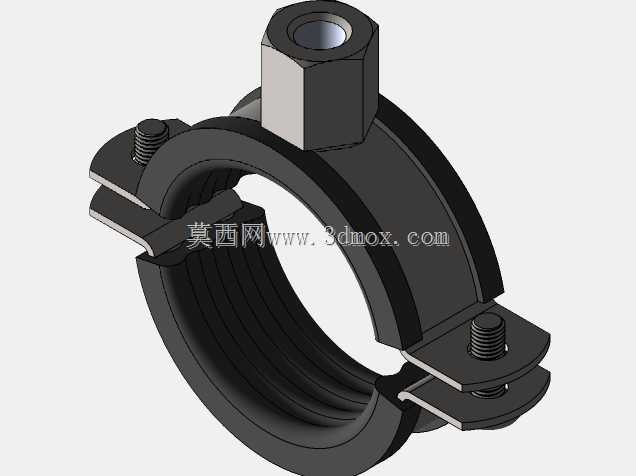

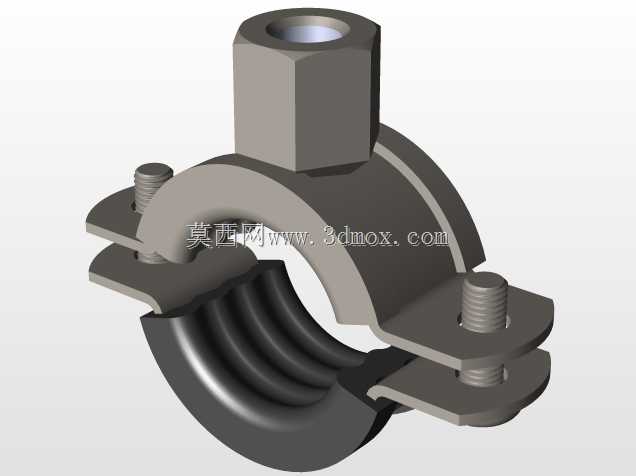

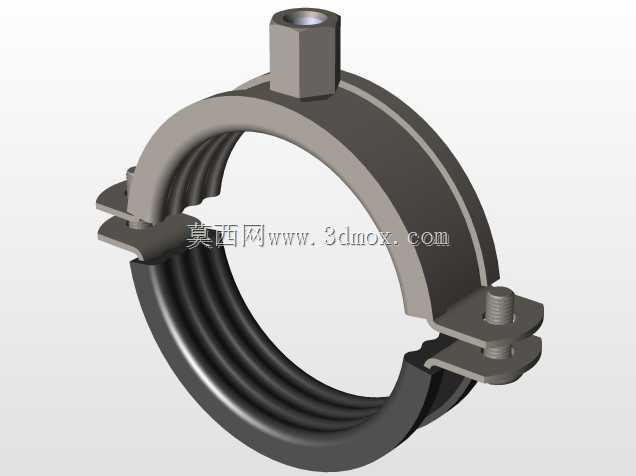

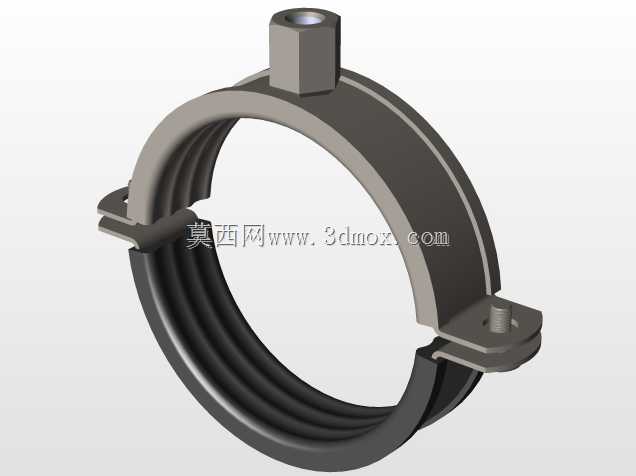

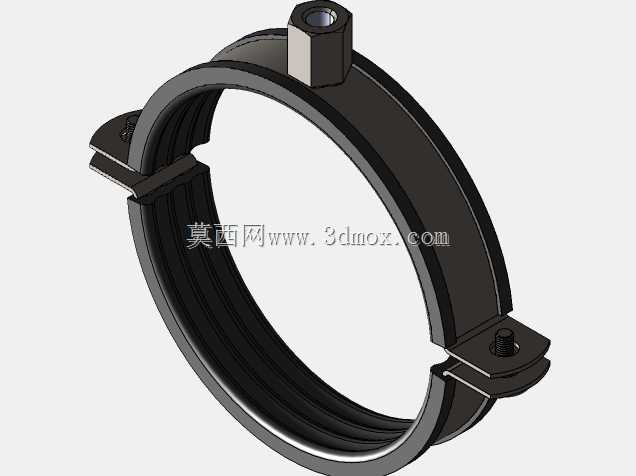

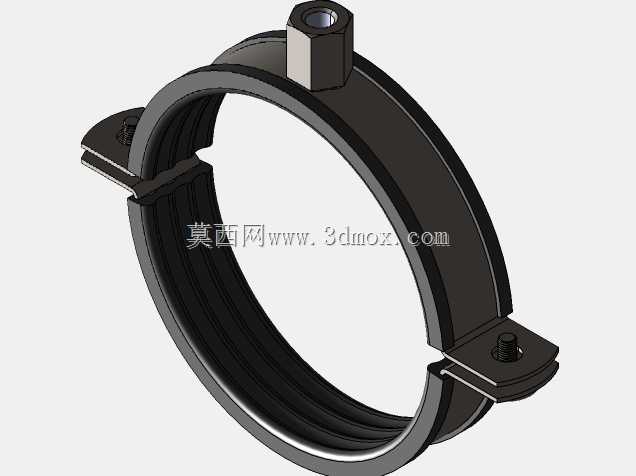

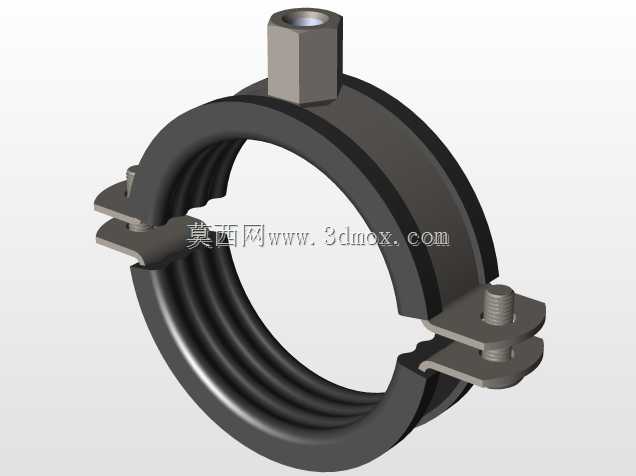

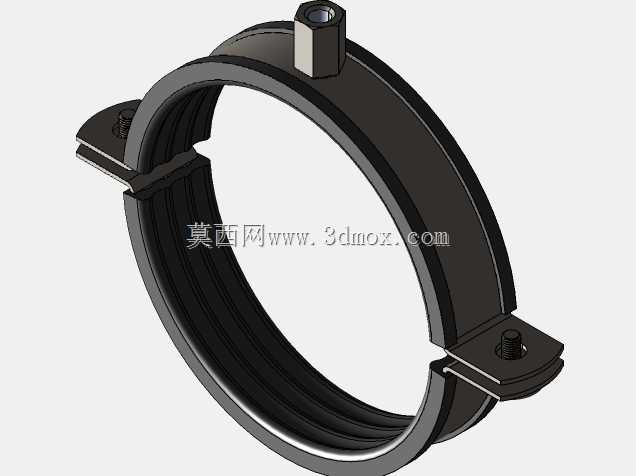

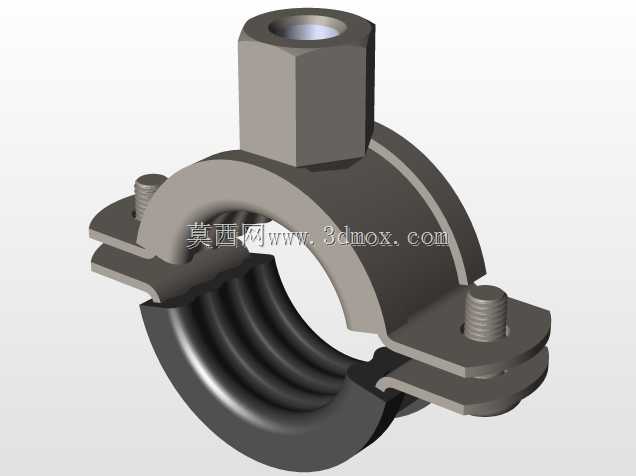

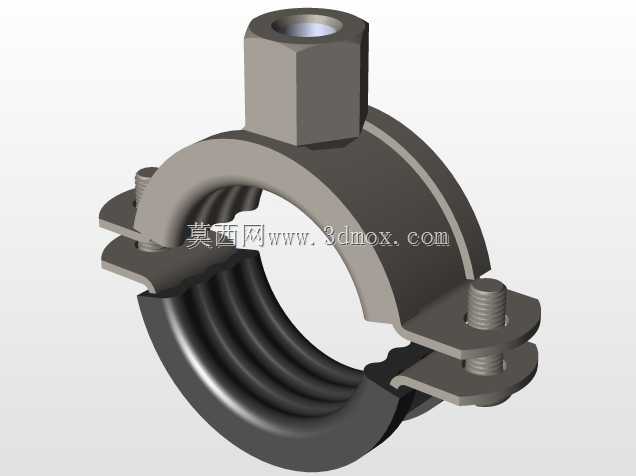

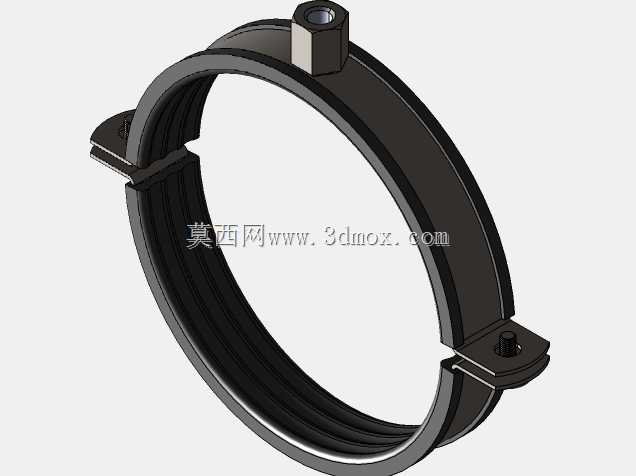

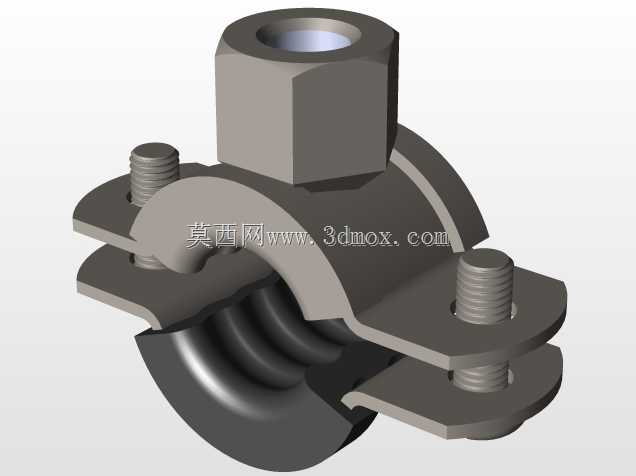

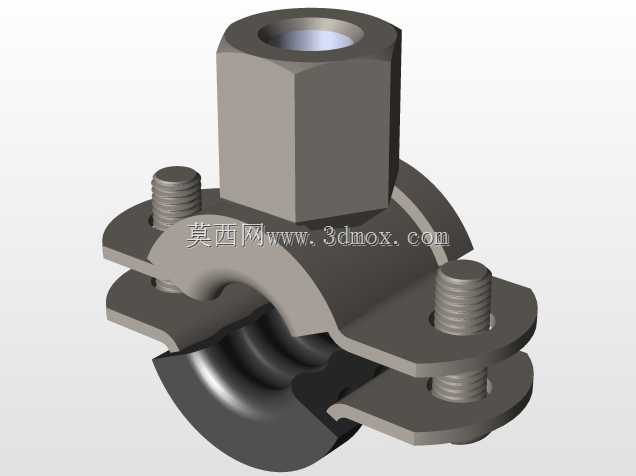

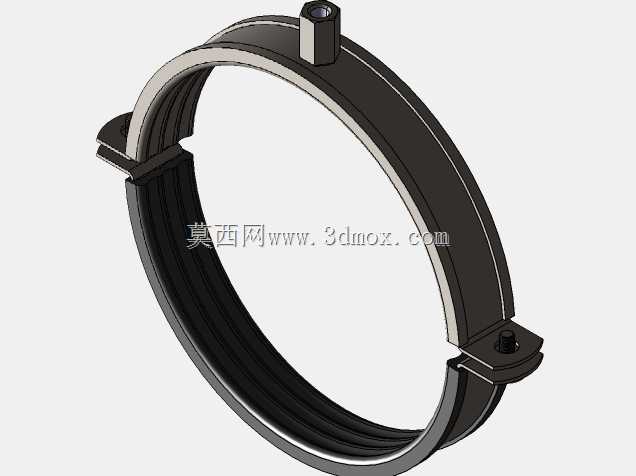

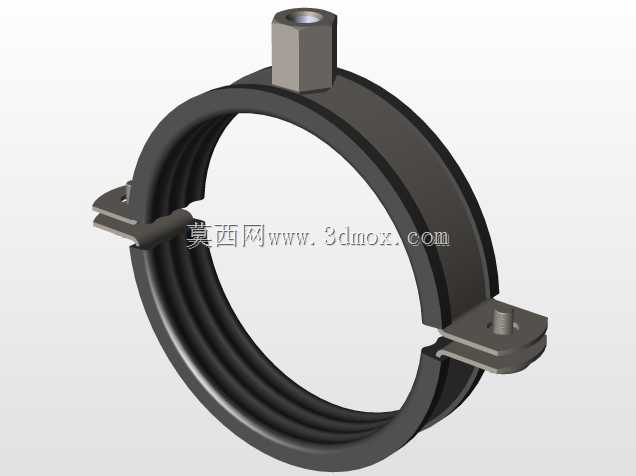

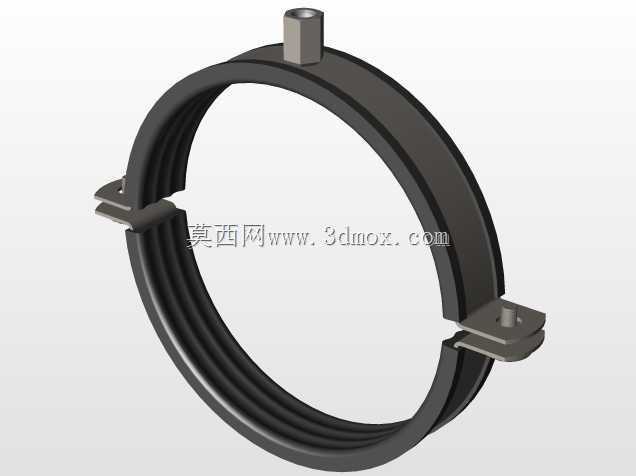

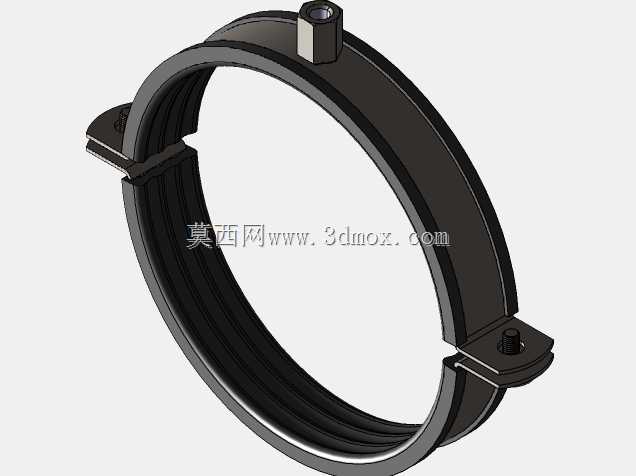

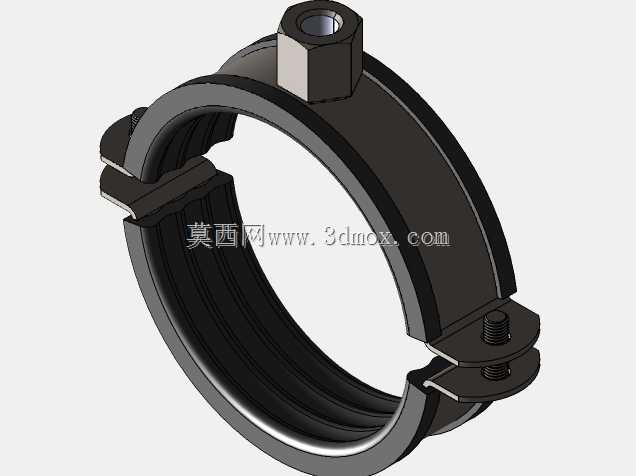

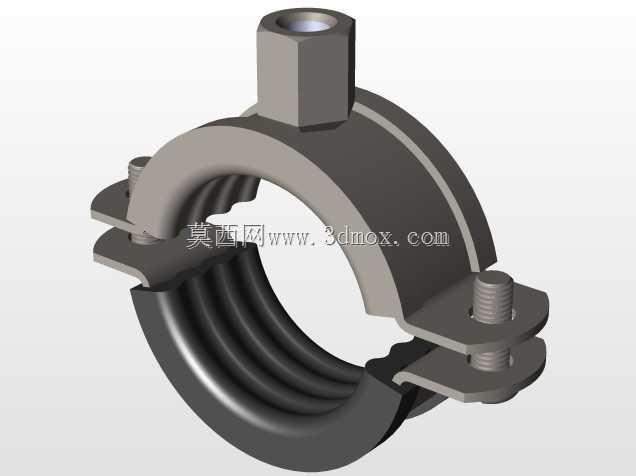

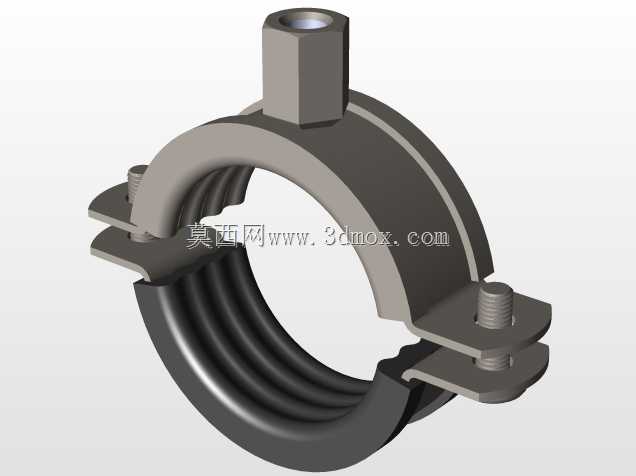

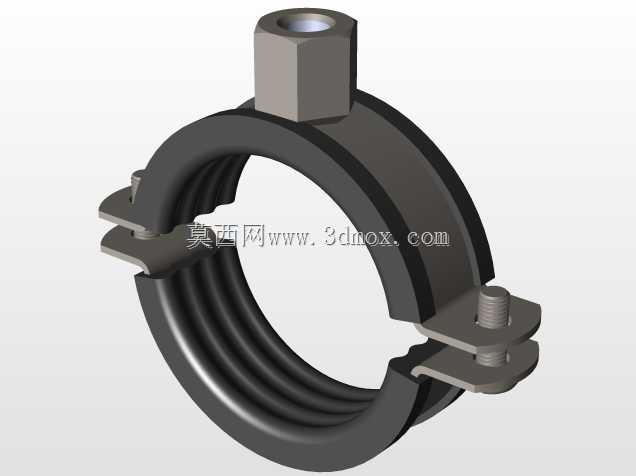

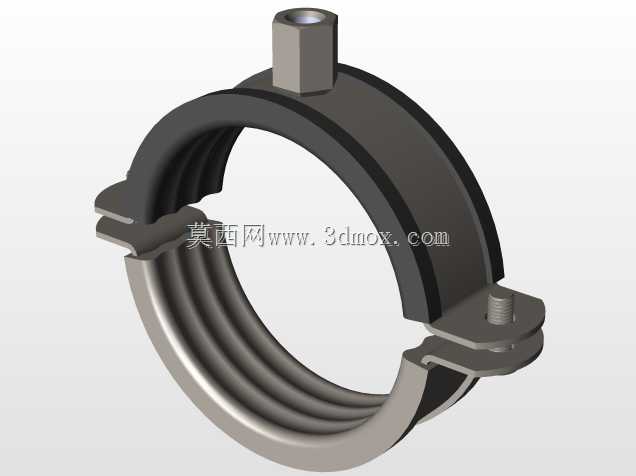

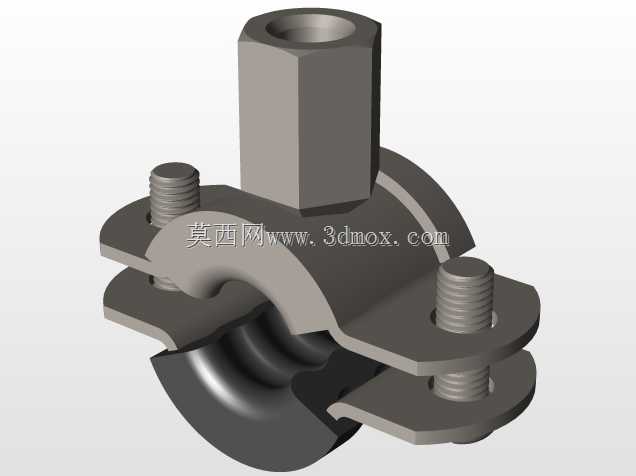

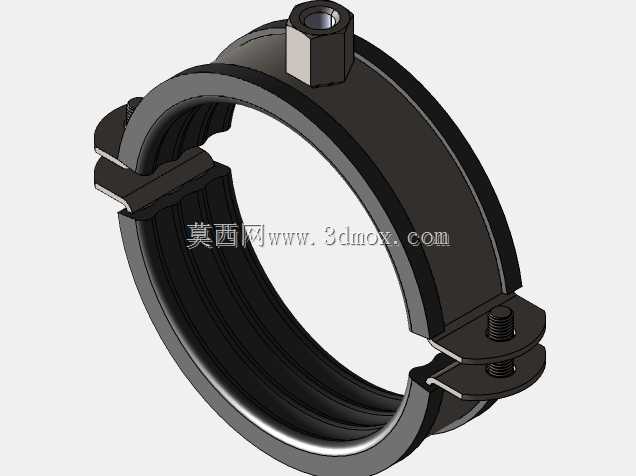

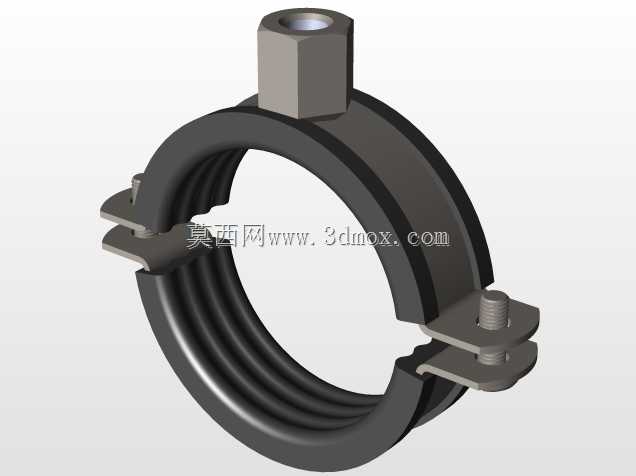

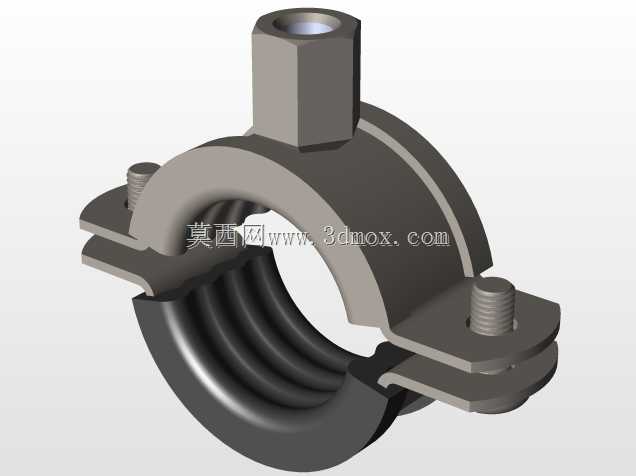

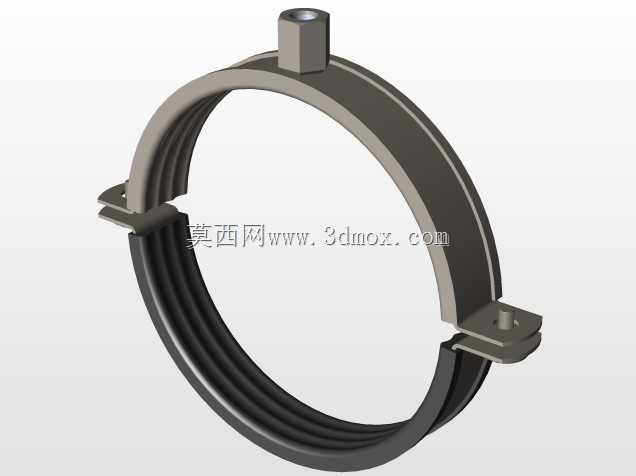

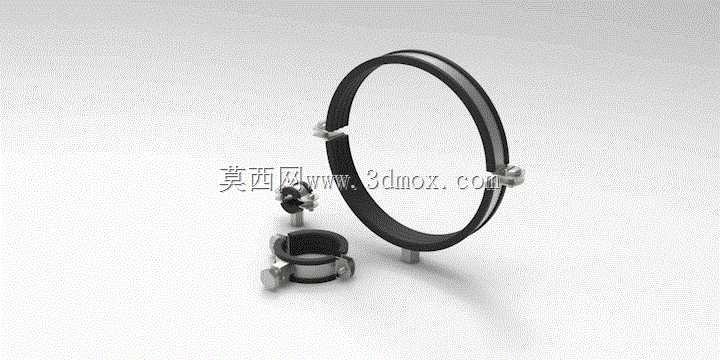

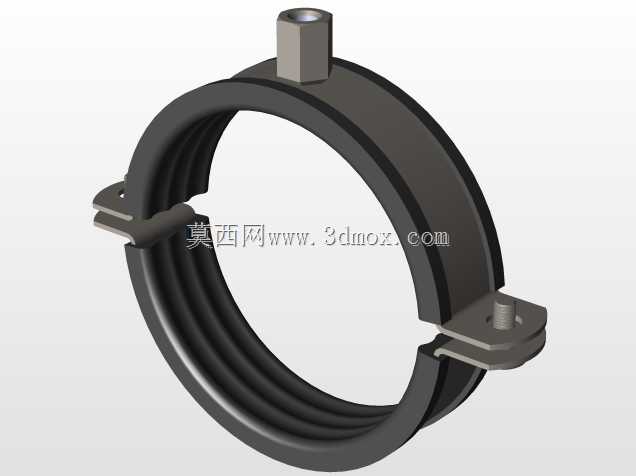

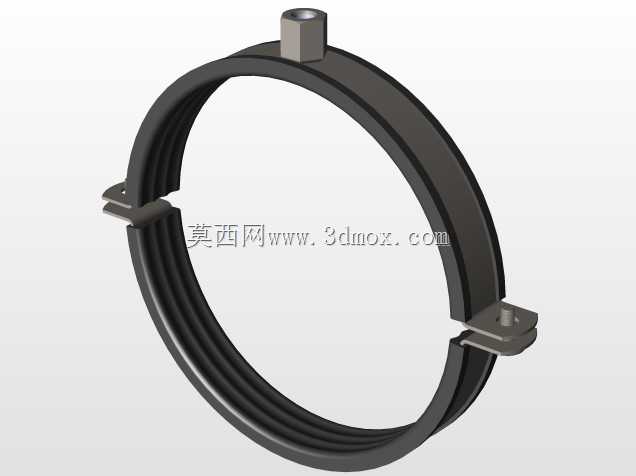

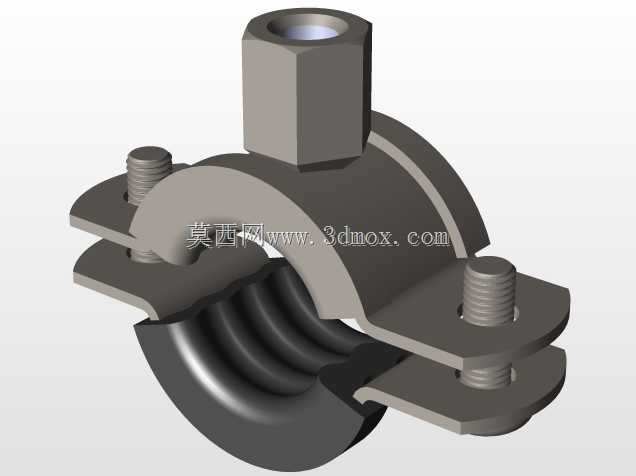

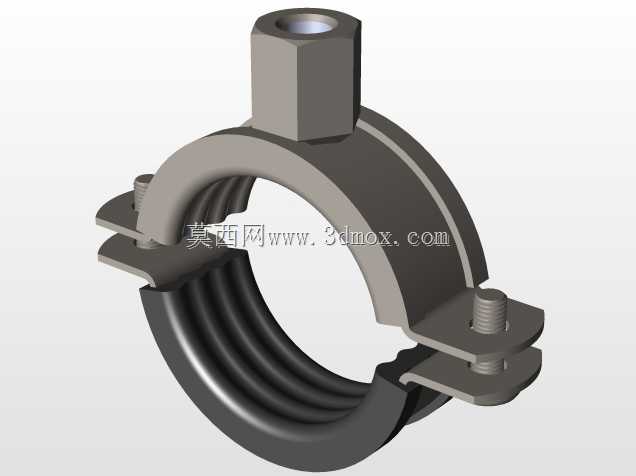

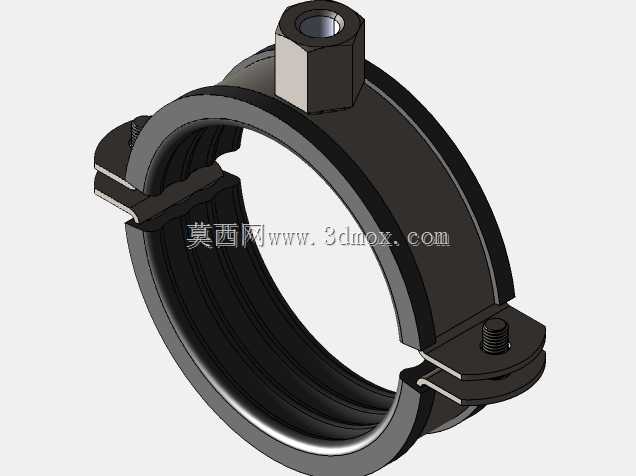

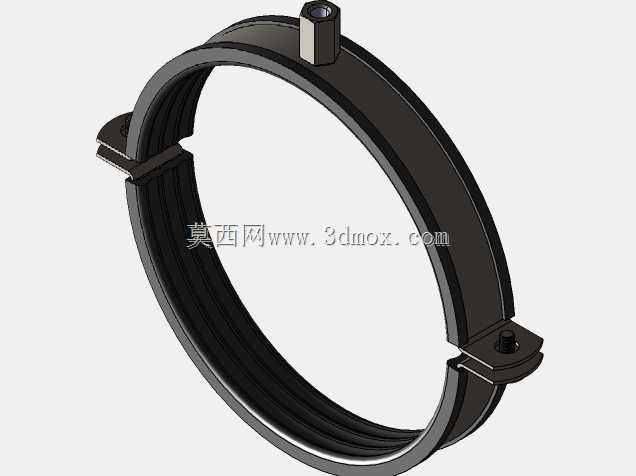

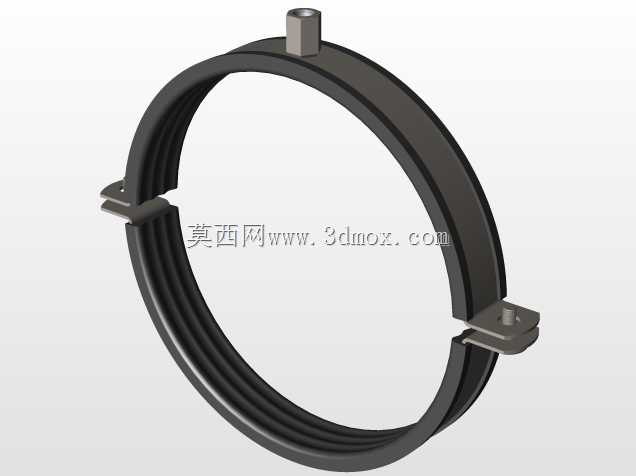

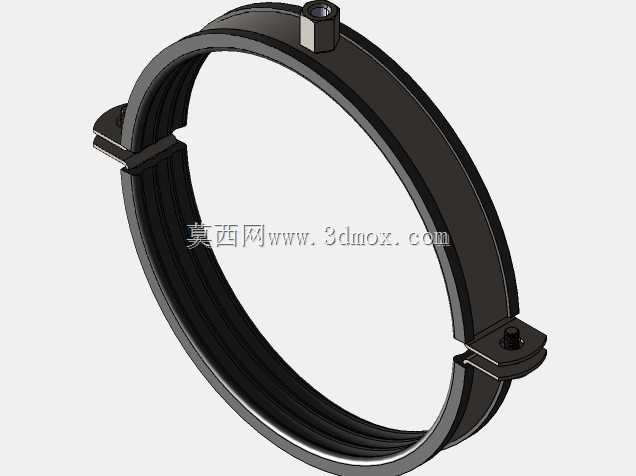

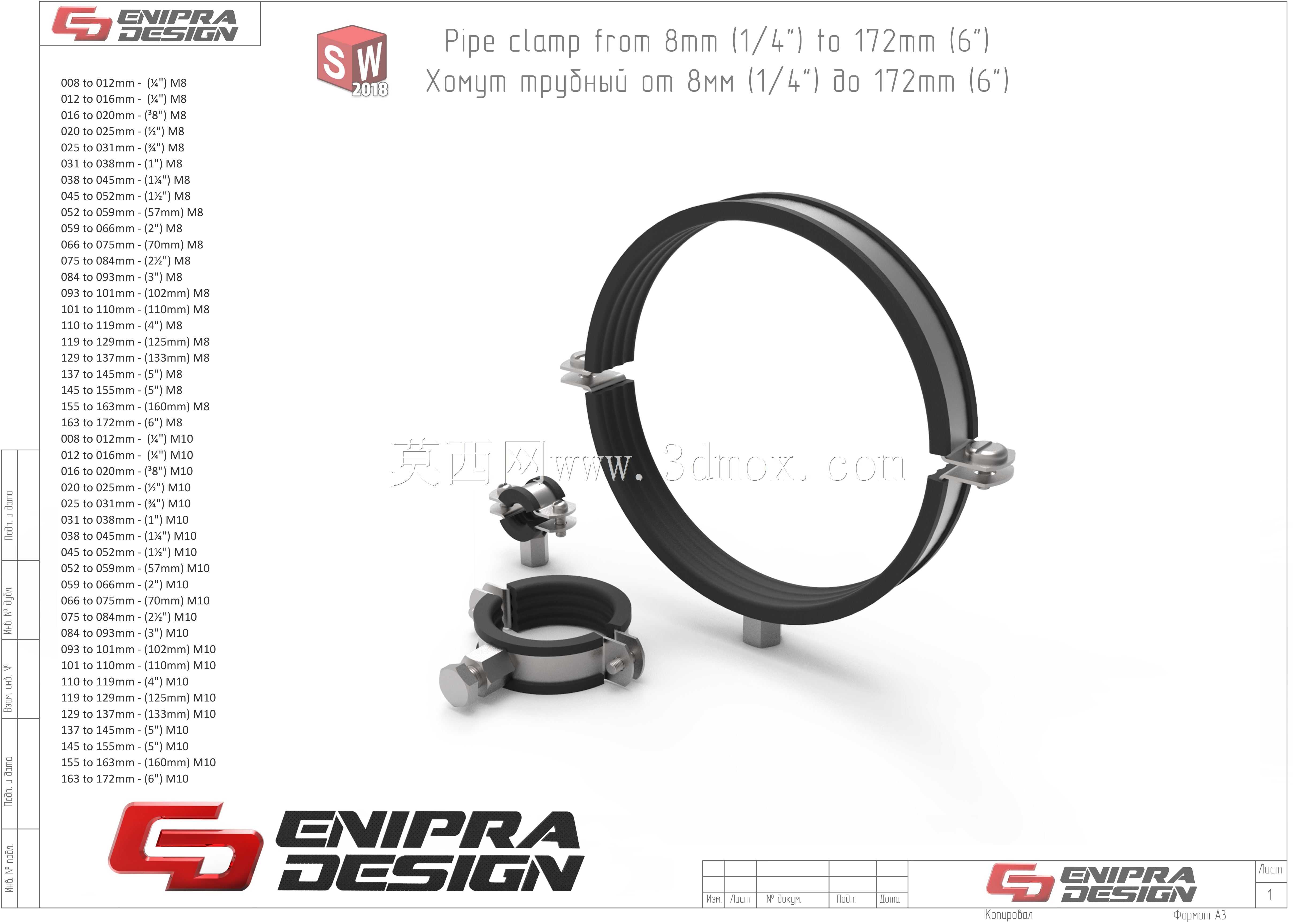

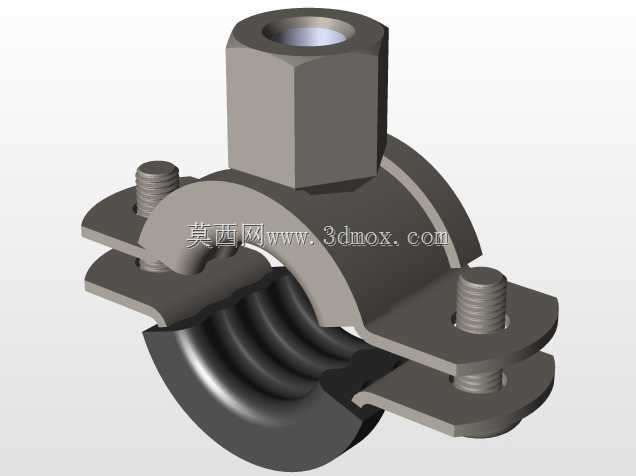

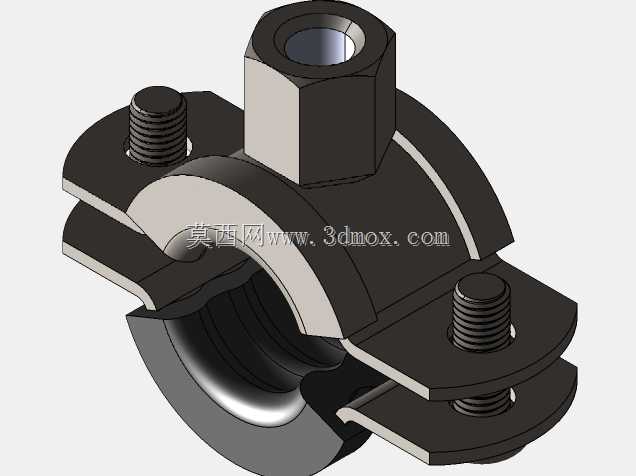

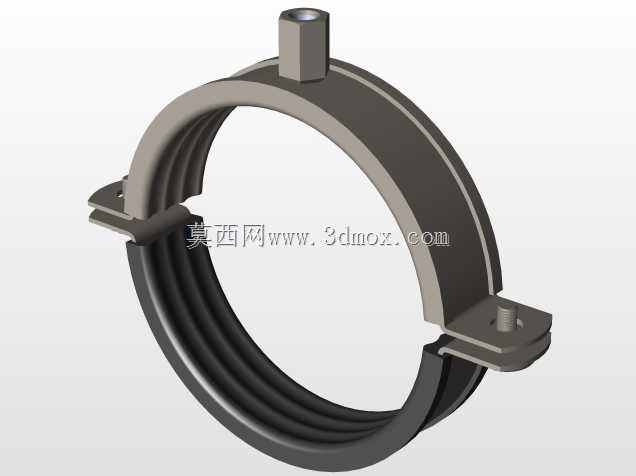

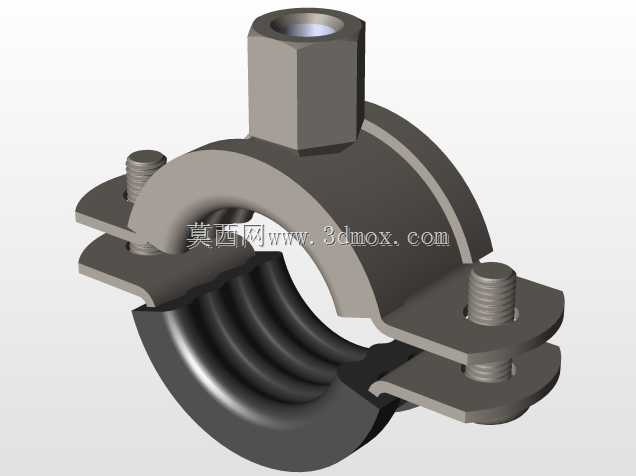

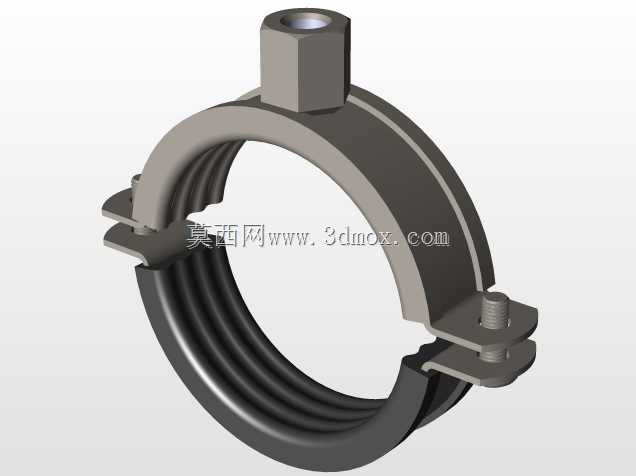

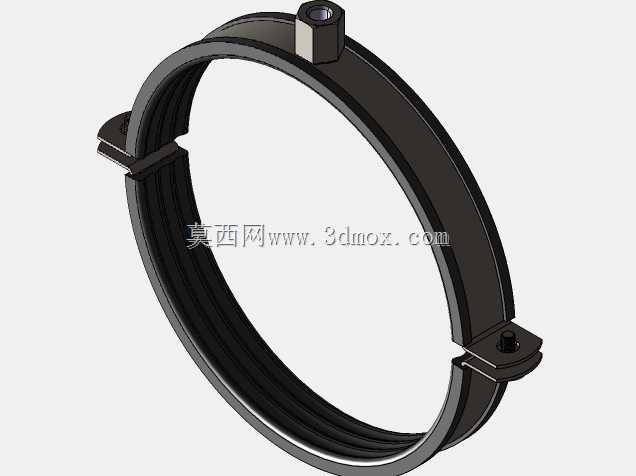

在民用给排水、工业流体输送、暖通空调管路布设、气动液压系统排布等诸多工程场景中，管道的可靠固定是保障管路系统长期稳定运行的核心环节之一，管卡作为直接承担管道限位、承重、隔振作用的基础五金配件，其适配性、结构强度与安装便捷性直接影响整套管路的施工效率与服役寿命。本次设计的管卡覆盖了从小口径仪表管、细支管到大口径主输送管道的全尺寸适配范围，最小可夹持8mm外径的细管路，最大可适配172mm外径的常规输送管道，能够覆盖绝大多数工业与民用场景下的金属管、PVC管、复合管等常见管材的固定需求。从功能特性来看，这款管卡采用对开式环形抱紧结构，环体内侧预留了适配橡胶减震垫的安装槽位，安装后可通过橡胶垫填充管材与卡环之间的间隙，一方面能够避免金属卡环与硬质管材直接接触产生的磨损、电化学腐蚀问题，另一方面可以吸收管路运行过程中产生的流体脉动振动、设备传导振动，降低管路共振产生的噪音与结构疲劳风险。卡环两端采用对称式螺栓锁紧结构，锁紧力可根据管材材质、管路承重需求灵活调整，既不会因锁紧力不足导致管道滑移脱落，也不会因锁紧力过大压伤薄壁管材、塑料管材。卡环底部预留了标准的螺柱安装接口，可直接与墙面、支架、设备基面的预置螺孔配合固定，也可搭配膨胀螺栓、C型钢导轨卡扣实现不同安装基面的快速固定，无需额外焊接、打孔做适配结构，大幅降低现场施工的复杂度。在设计思路上，这款管卡采用了系列化参数化的设计逻辑，不同管径规格的管卡保持了统一的安装接口尺寸、锁紧结构形式，施工人员无需针对不同管径准备不同的安装配件，同系列的螺栓、底座、减震垫均可通用互换，能够有效减少施工物料的备货种类，降低现场物料管理成本。结构强度方面，卡环主体采用弧形变截面设计，在螺栓锁紧点位、底部安装点位做了局部加厚处理，在保证整体轻量化的前提下提升了核心受力位置的结构强度，能够承受满管流体状态下的管道垂直载荷，同时可抵御一定程度的管路横向推力，避免管路受外力冲击时出现移位、脱落问题。安装边界上，不同规格的管卡均严格控制了安装后的外伸尺寸，小口径管卡安装后突出基面的尺寸控制在合理范围，适合在狭小的设备舱、管线密集的桥架内布设；大口径管卡则加宽了环体宽度，增大与管材的接触面积，降低单位面积的压紧力，适配大口径管道的大承重需求，同时预留了足够的螺栓操作空间，即使在管线密集的区域也可使用常规扳手完成锁紧操作，无需特殊定制安装工具。
