车辆减震用螺旋弹簧悬架结构设计

该螺旋弹簧悬架是应用于各类行走机械减震系统的核心功能部件，广泛适配轻型代步车辆、小型越野设备、低速工程作业机具以及特种无人行走装备的行走机构中，承担着滤除路面颠簸冲击、维持轮端与车身连接稳定性、保障行驶平顺性的核心作用。在实际作业场景中，当行走机构经过凹凸不平的路面时，轮端接收到的垂直方向冲击力会率先传递至悬架下端的连接吊耳，通过活塞杆将冲击载荷传导至螺旋弹簧结构，依靠弹簧的压缩形变吸收瞬时冲击能量，避免刚性冲击直接传递至设备主体结构，既能够保护设备上搭载的精密元器件不受震动损坏，也能提升操作人员的乘坐舒适度，降低长期颠簸带来的职业损伤。

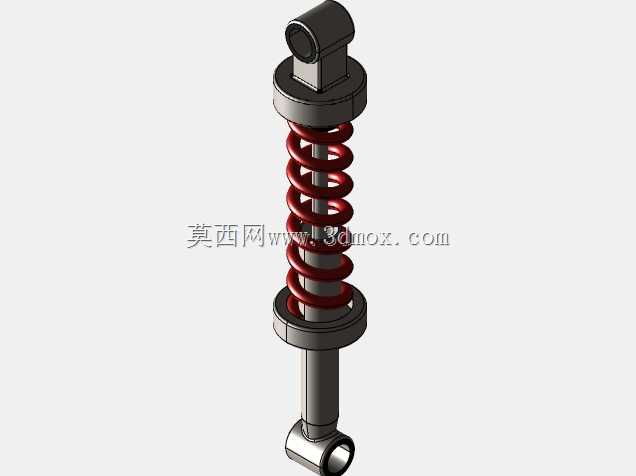

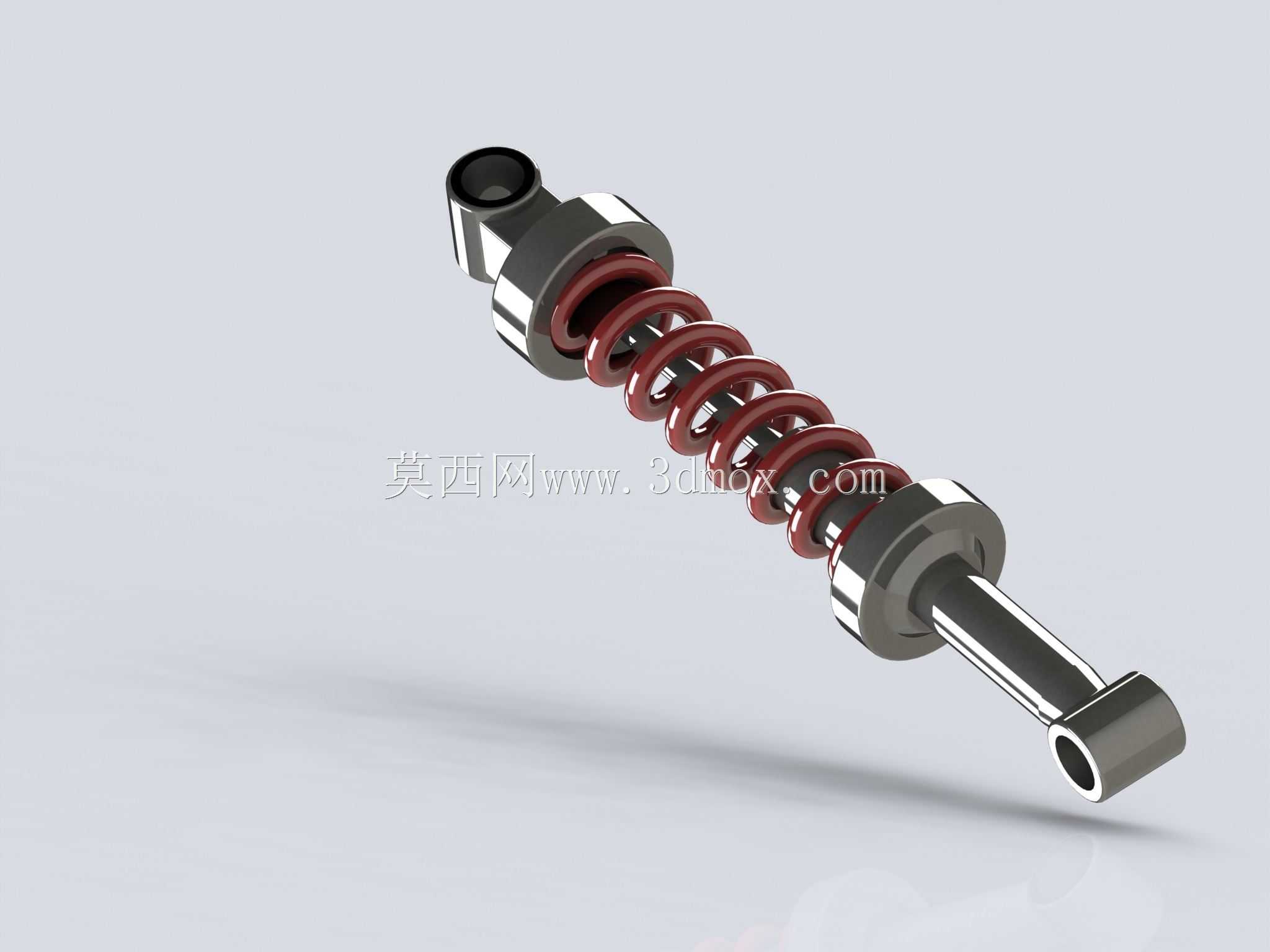

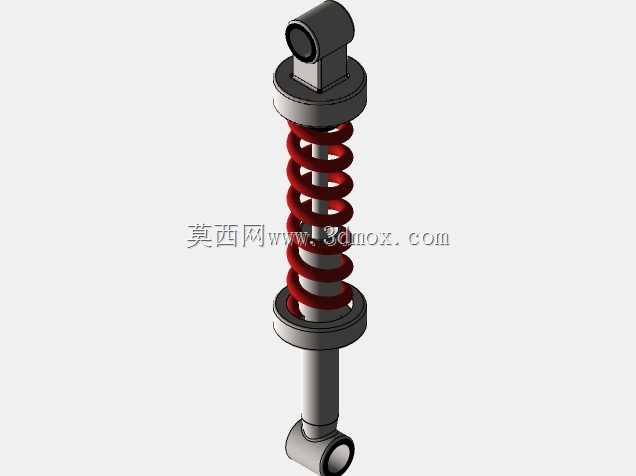

该产品在功能设计上采用了圆柱螺旋压缩弹簧与筒式导向结构集成的布局，两端的吊耳结构采用同轴通孔设计，可通过销轴分别与车架主体、轮端摆臂实现铰接连接，安装时无需额外定制复杂连接座，通用适配性较强。导向筒与活塞杆采用高精度间隙配合设计，在弹簧压缩、回弹的全行程中能够始终保持轴向运动轨迹，避免弹簧出现侧向弯折、偏磨的问题，有效延长部件的整体使用寿命。弹簧部分采用等节距圆柱螺旋结构设计，刚度特性线性稳定，在额定载荷范围内的形变量与载荷呈线性对应关系，方便设计者根据整机重量、减震需求匹配对应的弹簧丝径、中径参数，调校出适配不同载重场景的减震硬度。

从安装边界来看，该悬架整体为细长杆状同轴结构，最大外径集中在弹簧外圈区域，安装时仅需预留出弹簧外径1.2倍左右的径向空间，即可避免弹簧压缩过程中与周边结构发生干涉；轴向尺寸方面，该结构在完全伸展状态下的长度为最大安装长度，完全压缩状态下的长度为最小安装边界，设计安装位时需预留出对应行程的轴向活动空间，保证悬架在极限冲击工况下不会出现刚性顶死的问题。两端吊耳的通孔直径采用通用销轴尺寸设计，可直接匹配常规规格的连接销轴与润滑衬套，日常维护时仅需定期检查衬套磨损情况、弹簧表面是否出现裂纹即可，维护成本较低。在设计思路上，该结构摒弃了复杂的多连杆悬架布局，采用集成式单筒设计，整体结构紧凑、零件数量少，既降低了生产制造成本，也减少了故障点的出现概率，非常适合对空间占用、成本控制有较高要求的小型行走设备使用。
