Z型弯折带腰孔双孔连接固定支架

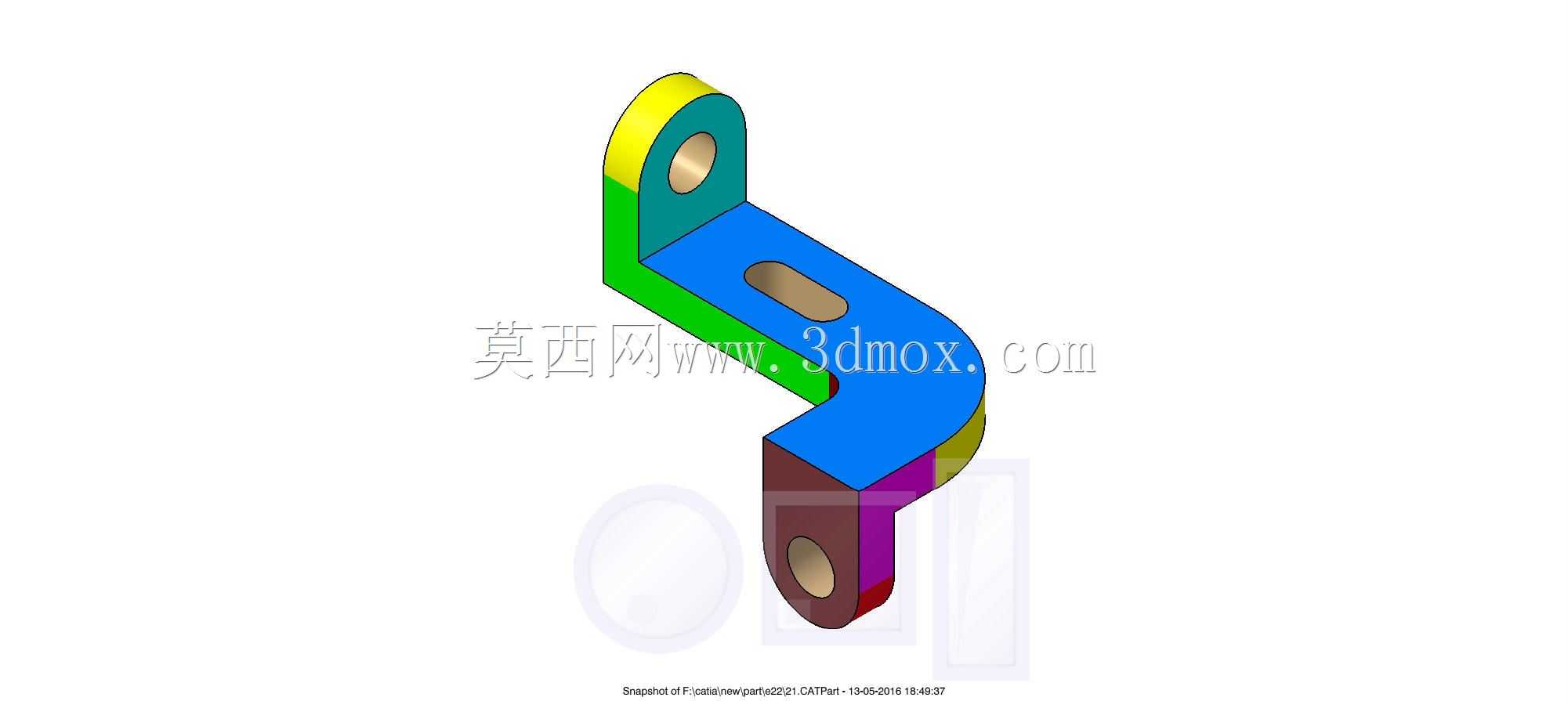

　　这类Z型弯折支架在轻工自动化输送线、小型工装夹具台架、非标设备外围护板挂载场景里十分常见，属于小尺寸但作用关键的受力连接件，日常选型时很容易被忽略，但实际装配中如果结构设计不合理，很容易出现安装错位、受力变形、调节余量不足的问题。从结构形态来看，零件整体采用两次90度弯折成型，三个安装面不在同一平面，刚好可以错开设备内部的走线槽、型材加强筋或者相邻运动部件的运动包络，不需要额外增加垫高块就能实现跨位面的部件连接，能有效压缩装配空间，在紧凑型设备的布局里优势很明显。两端的带衬套安装孔分别对应不同的连接需求，上端的通孔用于铰接固定，可以配合销轴、台阶螺栓实现被连接件的小角度转动适配，比如设备上的可翻开检修挡板、

　　小型压头的摆臂支座都能用到这个铰接位，孔内的衬套结构是为了降低铰接转动时的基体磨损，后期维护只需要更换衬套就能恢复配合精度，不需要整体更换支架，能降低长期运维的配件成本。中间连接段上的长圆形腰孔是整个零件的调节核心，这个腰孔的长度方向顺着支架的长度方向布置，安装时可以沿着腰孔方向调整支架的固定位置，补偿机架加工时的孔位误差，也能适配不同安装尺寸的挂载部件，比如调整传感器安装支架的前后位置、微调小型导向件的固定高度时，不需要重新在机架上钻孔，松开腰孔上的固定螺栓就能滑动调整，调整到位后拧紧螺栓即可锁止，对现场装配的容错率提升很明显。下端的安装孔用于和设备基体做刚性固定，孔位的端面做了平直面加工，保证螺栓锁紧时端面和紧固件完全贴合，

　　不会出现锁紧时支架偏斜的问题。设计这类弯折支架的时候，首先要核算弯折处的圆角半径，不能直接做直角弯折，否则钣金冲压或者型材铣削加工时会出现应力集中，长期受交变载荷的话弯折位置容易出现裂纹，通常内圆角半径取板材厚度的0.5-1倍，既能保证弯折强度，也不会因为圆角过大导致安装面出现贴合间隙。其次要注意三个安装面的平面度要求，每个和紧固件、被连接件接触的面平面度公差要控制在0.1mm以内，否则锁紧螺栓后零件会产生内应力，长时间使用后会出现形变移位。安装边界方面，这类支架的整体外轮廓尺寸偏小，安装时上端铰接孔的中心到下端固定孔的中心距是核心安装尺寸，选型时要先核对两个安装位面的高度差是否和支架的弯折高度匹配，

　　避免出现支架装上去之后被连接部件悬空或者顶死的情况；腰孔的调节行程要提前核算，保证调整范围覆盖所需的安装误差余量，通常腰孔的宽度比所用固定螺栓的公称直径大0.5-1mm，既保证螺栓能顺利穿入，也不会因为间隙过大导致调整时出现偏斜。实际应用中，这类支架常搭配六角法兰面螺栓、防松垫圈使用，在有振动的设备场景下，腰孔位置建议增加防滑齿垫片，避免设备运行时的振动导致支架移位。另外在做三维建模的时候，要提前预留出弯折工艺的余量，如果是钣金加工的支架，要计算好弯折展开长度，避免加工后孔位出现偏移；如果是采用整块型材铣削成型的支架，要注意铣削加工时的刀具避让空间，保证腰孔、两端安装孔的加工可达性，不需要设计特殊工装就能完成全部机加工工序，降低加工成本。从受力角度来说，这类支架主要承受垂直于安装面的静载荷以及小幅度的交变冲击载荷，设计时要根据实际挂载的部件重量选择合适的板材厚度，常规场景下选用2-3mm厚的冷轧钢板做表面喷塑处理就能满足强度要求，如果是在有腐蚀的环境下使用，可以换成304不锈钢材质，不需要额外做表面处理就能满足防腐蚀需求。
