斜支式带座铰接安装支撑构件

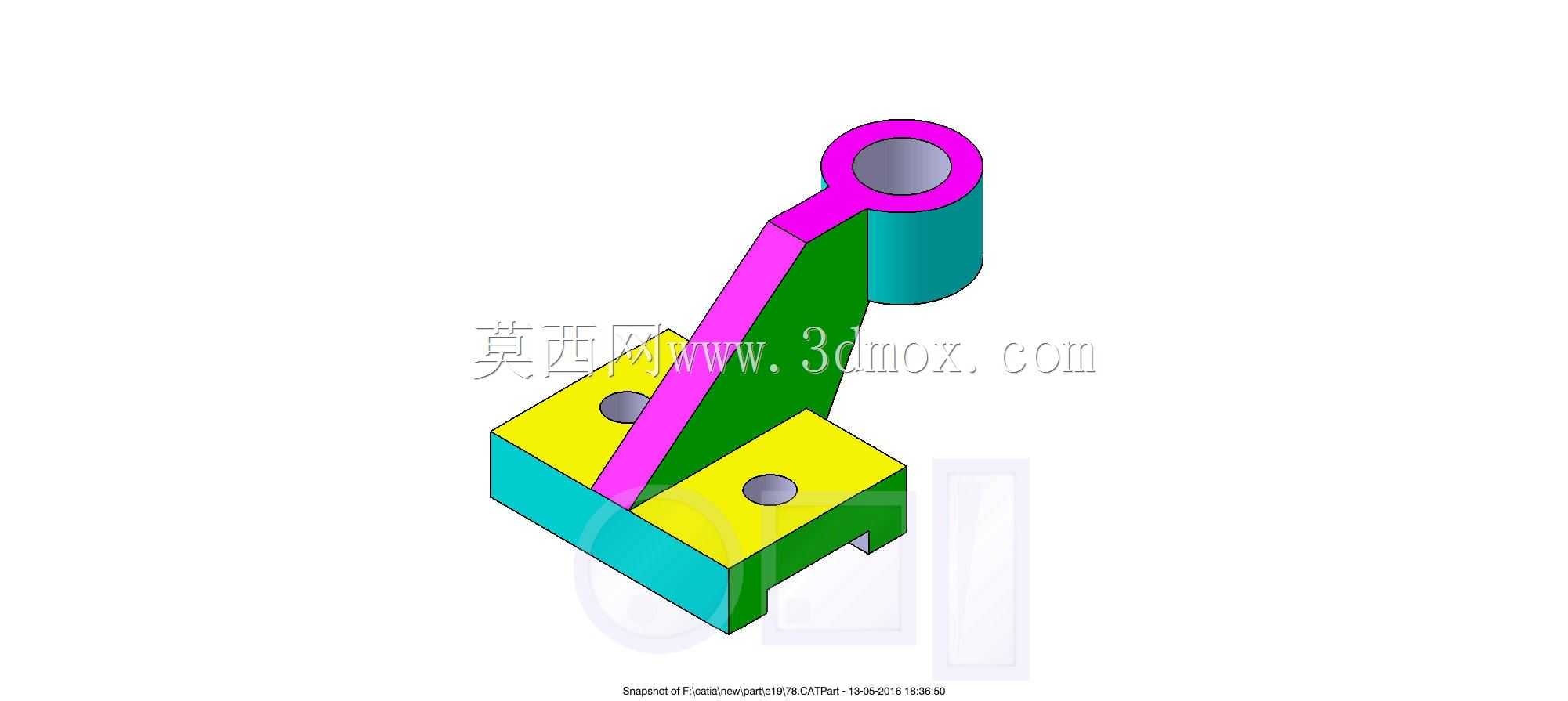

　　在各类轻工输送线、小型工装夹具台、非标检测设备的机架搭建环节，经常会遇到需要在垂直安装基面与斜向功能部件之间做刚性铰接支撑的需求，这类支撑构件既需要保证底部与安装基面的连接可靠性，又要为上端的铰接部件提供足够的转动自由度，同时还要兼顾斜向支撑段的抗扭、抗弯性能，避免设备运行过程中因交变载荷出现支撑形变，影响整体设备的运行精度。这款支撑构件的设计完全围绕这类实际工况展开，底部采用方块式安装基座，基座底面为全平面加工结构，能够与型材安装面、钢板焊接基面完全贴合，基座上设置两个对称分布的沉头安装孔，安装时可采用内六角圆柱头螺钉直接穿入孔位完成固定，沉头结构能够保证螺钉头部完全没入基座平面，不会出现凸起干涉其他部件安装的问题，

　　基座的边角处做了小尺寸倒角处理，既能够去除机加工产生的毛刺锐边，避免装配时划伤操作人员，也能在安装对位时提供微小的导向余量，降低孔位对位的难度。从基座向上延伸的斜向支撑臂采用变截面过渡结构，靠近基座的位置截面尺寸更大，能够分散支撑臂根部的集中应力，避免长期受载出现根部断裂的问题，支撑臂与基座的连接位置采用圆弧过渡，没有直角应力集中结构，不管是采用机加工一体成型还是铸造成型后做精加工，都能有效降低应力集中带来的失效风险。支撑臂的上端设置圆筒式铰接座，铰接座的内孔为光滑圆柱面，加工精度控制在中等配合公差区间，能够与配套的铰接销轴形成间隙配合，保证铰接转动时无卡滞，同时不会因为配合间隙过大出现铰接晃动的问题，铰接座的端面与内孔保持垂直，

　　能够为配套的铰接部件提供平整的贴合面，避免铰接部件安装后出现偏斜。从安装边界来看，这款构件的底部安装孔间距经过标准化设计，能够直接适配常用规格的工业铝型材T型槽间距，不需要额外做转接板就能直接安装在铝型材机架上，也可以适配钢板焊接机架的常规安装孔位布局，斜向支撑臂的倾斜角度经过反复校核，在保证上端铰接座有足够操作空间的前提下，尽可能缩小了构件整体的占用空间，不会与周边的传动部件、管线布局产生干涉。在实际应用中，这款构件可以作为小型气动摆臂的铰接支撑座，安装在输送线侧方为挡料摆臂提供转动支撑；也可以作为检测设备上传感器安装支架的铰接底座，方便调整传感器的检测角度；还可以用在小型工装夹具上，作为快速压头的铰接支撑部件，

　　配合气缸或者手动压杆完成工件的压紧动作。设计过程中针对支撑臂的受力情况做了简化的力学校核，当上端铰接座承受垂直于支撑臂方向的额定载荷时，支撑臂的最大形变量控制在设备精度允许的范围内，不会因为形变导致铰接部件出现卡滞或者位置偏移，铰接座的壁厚也经过优化，在保证足够强度的前提下尽可能减少材料用量，降低构件的整体重量，同时不会因为壁厚过薄导致铰接孔受载后出现变形。构件的各个外露面都做了均匀的壁厚处理，不管是采用3D打印做样件验证，还是采用铝合金铣削加工做小批量零件，或者采用铸造成型做批量生产，都能有较好的工艺性，不会出现壁厚突变导致的加工变形或者铸造缺陷。在装配适配性上，上端铰接孔的直径选用了机械设计中常用的铰接销轴尺寸，能够直接采购标准销轴完成装配，不需要单独定制异形销轴，降低了后续的配件采购成本和维护难度，底部的沉头孔尺寸也对应常用的内六角螺钉规格，装配时不需要特殊工具，采用常规内六角扳手就能完成安装固定。
