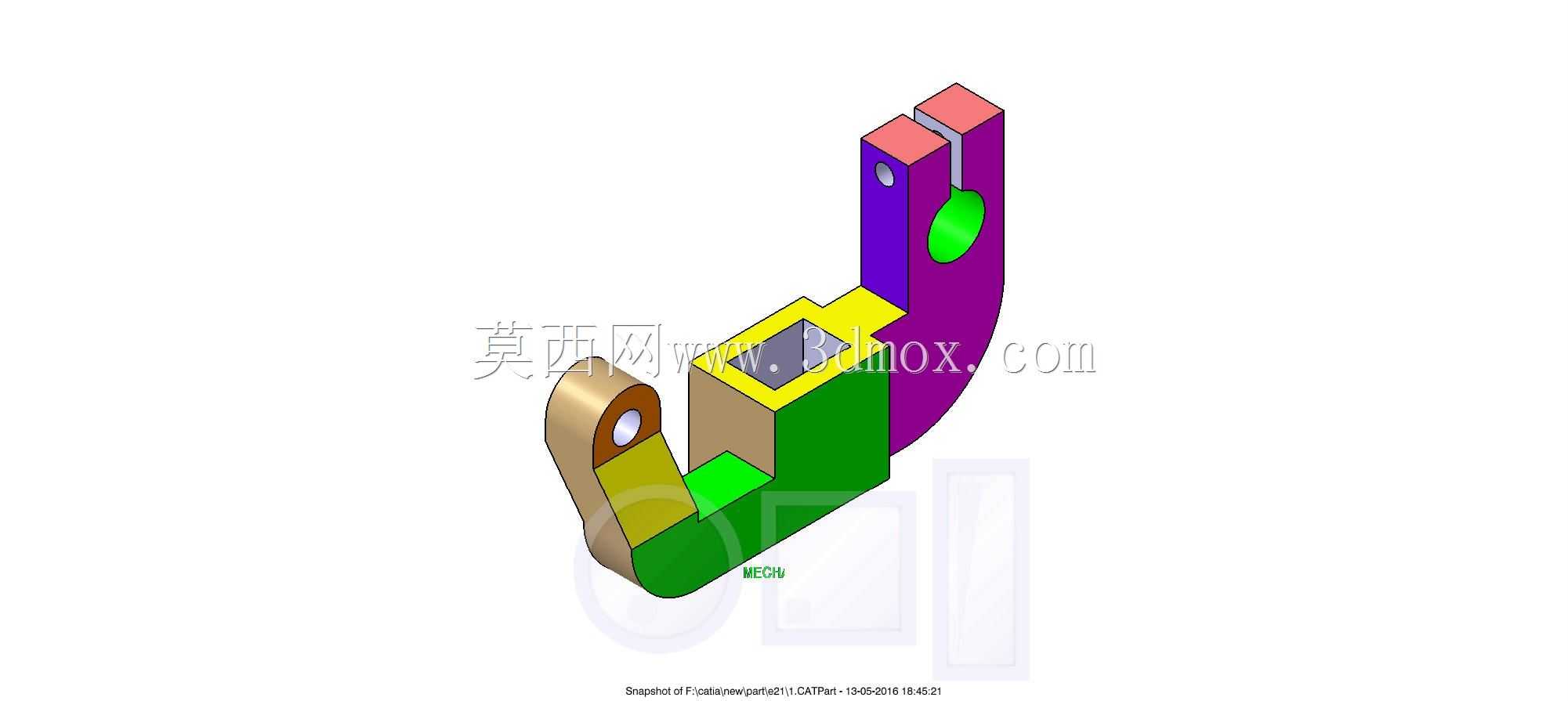

多色拼接弯臂式连接构件结构设计

　　这类弯臂式连接构件在轻工自动化输送线、小型工装夹具的定位模组里应用十分广泛，日常做设备改造时经常会遇到需要这类异形转接件的场景——它不像标准角码或者直连支架只能完成垂直或水平方向的刚性连接，带圆弧过渡的弯臂结构可以在有限安装空间里完成两个存在空间夹角的部件转接，同时预留的铰接孔位还能让连接端具备小范围的转动余量，适配设备运行过程中需要小幅摆动的工位需求。从结构设计逻辑来看，整个构件采用分段式的功能分区设计，下端的平直段是主要的安装固定基准，这个区域做了加厚处理，平面度公差控制在0.1mm以内，保证和安装基面贴合时不会出现翘曲，固定孔采用沉头设计，安装后螺栓头不会突出构件表面，避免和周边运动部件产生干涉。

　　中间的过渡段做了斜角衔接而非直角拼接，这个细节是为了降低应力集中系数，在承受交变载荷的时候，斜角过渡区域的应力值比直角结构低40%左右，能有效延长构件的疲劳寿命，同时斜角结构也能避让安装空间里的其他管线、相邻零件，减少装配时的修配工作量。上端的弯弧段是功能承载区，这里预留了两个不同规格的安装位，一个是带衬套的铰接孔，用来和摆动轴配合，衬套采用自润滑材质，日常维护不需要频繁加注润滑脂，适合在不方便定期保养的封闭设备内部使用；另一个是卡槽式安装位，用来固定感应开关或者限位挡块，卡槽的宽度做了公差配合设计，装入标准件后不需要额外打胶或者加装紧固件就能实现可靠固定，装配效率比钻孔攻丝的固定方式高很多。从安装边界来看，

　　整个构件的最大外轮廓宽度不超过60mm，弯弧段的回转半径控制在45mm，安装时只要预留出70mm见方的操作空间就能完成装配，下端固定孔的孔距是标准的30mm，和市面上多数工业铝型材的安装孔距完全匹配，不需要额外做转接板就能直接固定在型材机架上。设计时特意将不同功能段做了颜色区分，不是为了外观好看，而是在装配和后期维护时能快速识别不同的功能区域，新员工上手装配时不需要反复对照图纸找安装位，能降低错装概率；同时不同颜色对应的壁厚也有区别，固定段壁厚最厚达到8mm，铰接段壁厚6mm，过渡段壁厚5mm，在保证整体结构强度满足15kg径向载荷要求的前提下，尽可能削减了非承载区域的材料厚度，整体重量比等壁厚的同类构件轻22%，

　　用在移动工位的设备上还能降低运动部件的惯量，提升设备运行的平稳性。构件上的绿色凸起标识是装配定位标记，和配对零件上的标记对齐时，两个零件的相对位置就是设计的最优装配位置，能避免铰接孔错位导致的转动卡滞问题，这个细节在小批量装配时能大幅减少调试时间。实际使用中，这类构件常用来做小型料仓的挡料臂转接、检测工位的传感器安装支架、工装夹具的压紧臂转接，相比用标准件拼接的支架，整体式的弯臂结构没有拼接间隙，长期运行不会出现连接松动的问题，定位精度能长期保持在0.2mm以内，满足多数轻工设备的精度要求。做三维建模的时候，这类异形构件要特别注意弯弧段和直段的相切约束，要是相切约束没做好，加工出来的零件在过渡位置会有明显棱线，不仅容易割伤装配人员的手，还会在棱线位置产生应力集中，受力大的时候容易从棱线位置断裂；另外铰接孔的同轴度公差要控制在0.05mm以内，不然穿轴的时候会出现卡滞，转动的时候阻力过大，甚至会磨坏配套的衬套。
