棱柱圆柱相贯立体交叉教学演示构件

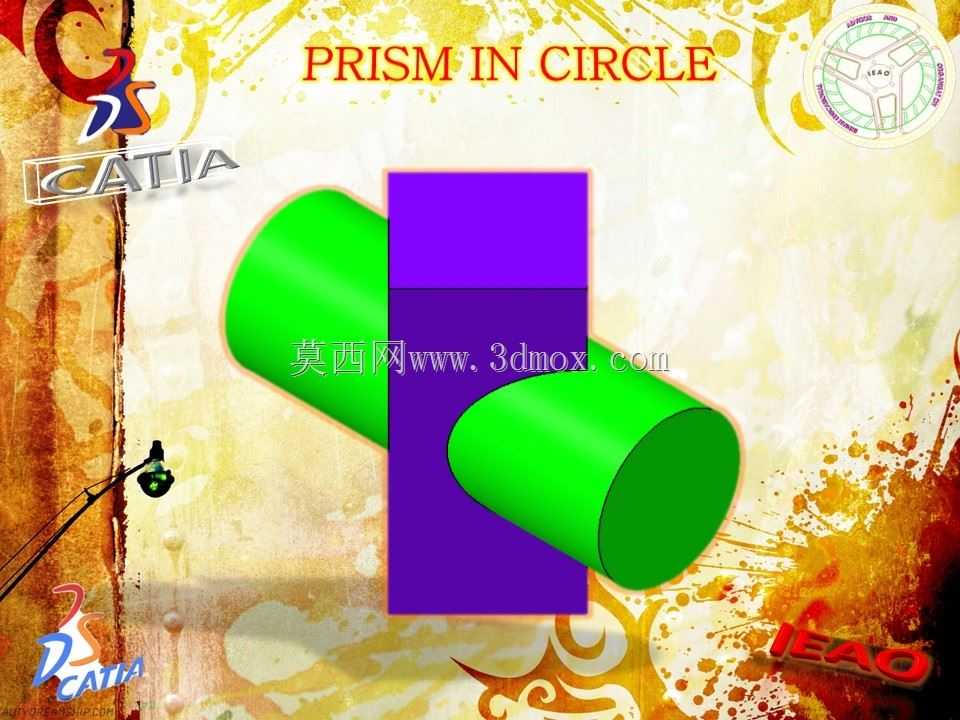

　　在机械制图教学、空间几何构型验证以及非标工装的定位结构设计场景中，这类棱柱与圆柱正交相贯的立体交叉构件是非常典型的参考构型。很多刚接触结构设计的从业者，在处理不同截面特征的实体相交问题时，往往容易在相贯线的投影绘制、实体布尔运算的边界处理上出现偏差，这类构件的实体构型能够直观呈现两个异截面实体交叉后的空间形态，帮助设计者快速建立空间投影的对应认知，避免在后续的零件加工、装配干涉检查环节出现低级错误。从实际工程用途来看，这类交叉构型并非只存在于教学案例中，在液压阀块的内部流道转接、小型传动机构的异形连接轴、工装夹具的定位挡块结构里，都能看到类似的结构逻辑——即通过棱柱的平面定位面实现安装基准的贴合，

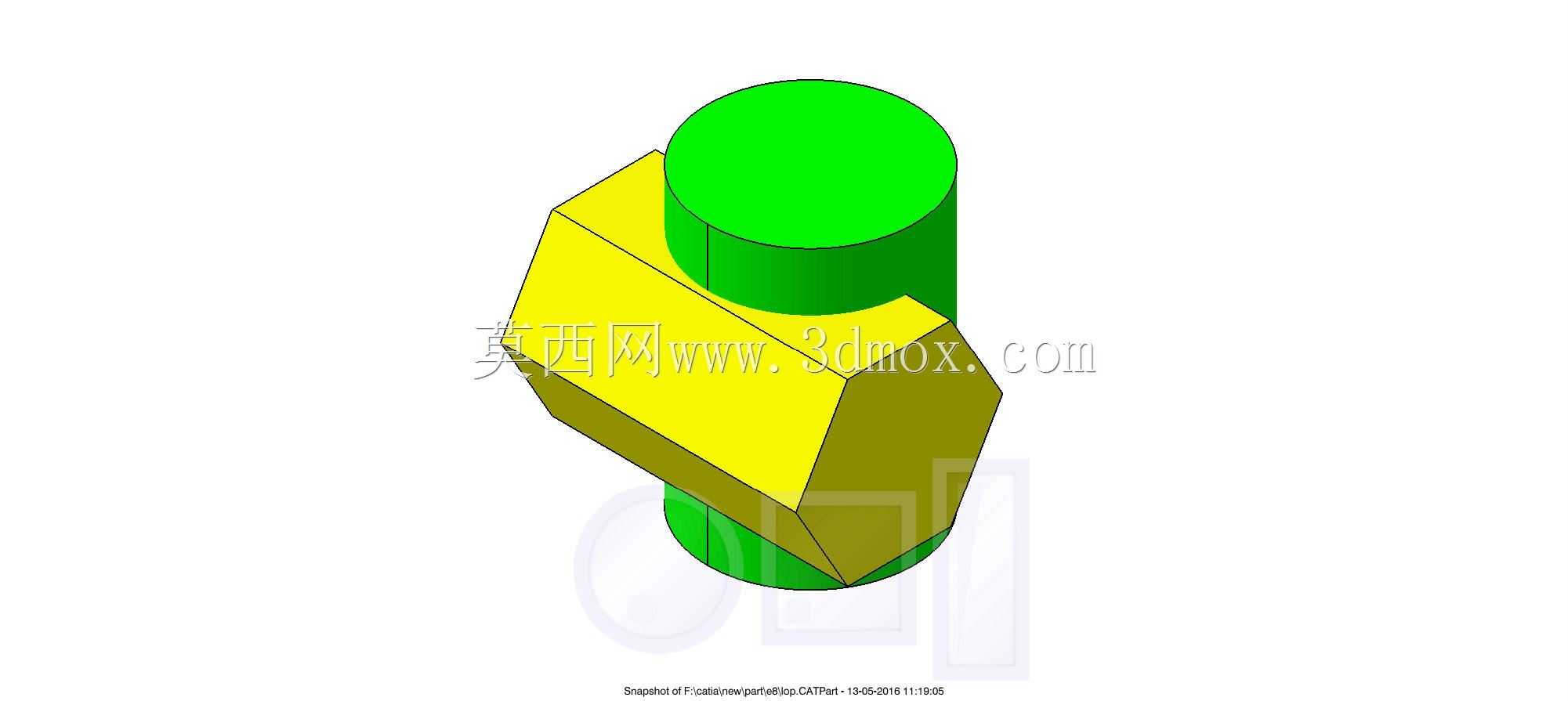

　　通过圆柱面实现转动配合或者流道的连通，两个特征交叉融合后，既减少了零件的装配数量，也提升了结构的整体刚性。从功能特性上看，该构件的棱柱段采用正六边形截面设计，六个平面均可作为安装定位基准，相邻平面的夹角为120度，能够适配多角度的安装固定需求，在需要周向止转的连接场景中，棱柱段的平面可以直接和配套的卡槽配合，不需要额外加工键槽或者止转销孔，简化了配套零件的加工工序。圆柱段与棱柱段保持正交状态，圆柱的轴线垂直穿过棱柱的一组对称平面，二者的相贯线为封闭的空间曲线，在实际加工中，这类相贯面的加工需要借助三轴以上的数控铣床，或者采用铸造成型后再做精加工的工艺，建模时准确还原相贯线的形态，能够为后续的刀具路径规划提供准确的曲面边界，

　　避免过切或者加工残留。在设计思路上，这类构件的构型核心是保证两个特征的形位公差要求，圆柱段的轴线需要与棱柱段的对称中心面保持重合，圆柱的外圆面与棱柱的棱边需要保留足够的实体厚度，避免交叉位置出现壁厚过薄导致的结构强度不足问题。建模过程中，首先需要确定棱柱的外接圆尺寸与圆柱的直径比例，通常在教学演示场景中，二者的直径比例会设置为接近1:1，让相贯线的形态更具代表性，能够清晰展示异径正交相贯的投影特征；如果是用于实际工业场景的连接构件，则需要根据受力情况调整二者的直径比例，棱柱的截面尺寸需要满足扭矩传递的强度要求，圆柱段的直径需要满足配合面的接触长度要求。从外形尺寸与安装边界来看，

　　这类构件的整体外轮廓由棱柱的最大对角尺寸和圆柱的总长度共同决定，安装时需要预留的空间边界要同时覆盖棱柱的六个平面的安装操作空间，以及圆柱段两端的装配伸入空间，棱柱段的平面加工粗糙度需要达到Ra3.2以下，保证和安装基准面的贴合度，圆柱段的配合面粗糙度需要根据配合等级调整，如果是间隙配合的转动连接，粗糙度需要达到Ra1.6以下，如果是固定连接的流道结构，粗糙度达到Ra3.2即可满足密封要求。在实际的结构验证环节，这类立体交叉构件的三维模型还可以用于验证工程制图中的截交线、相贯线的投影规律，帮助制图人员快速掌握三视图的绘制逻辑，在处理复杂箱体类零件的内部交叉孔结构时，这类基础构型的建模经验能够帮助设计者快速判断交叉位置的实体残留情况，避免出现内部流道打通不足或者壁厚不均的问题。很多初学者在建模时容易忽略相贯位置的圆角过渡，在实际工业应用中，两个特征交叉的位置需要根据应力集中系数设置合理的过渡圆角，尤其是在承受交变载荷的连接结构中，直角相贯的位置很容易出现应力集中导致的零件断裂，建模时在相贯线位置添加等半径或者变半径的过渡圆角，能够有效提升零件的疲劳强度。
