铰接式连接支撑机械构件结构设计

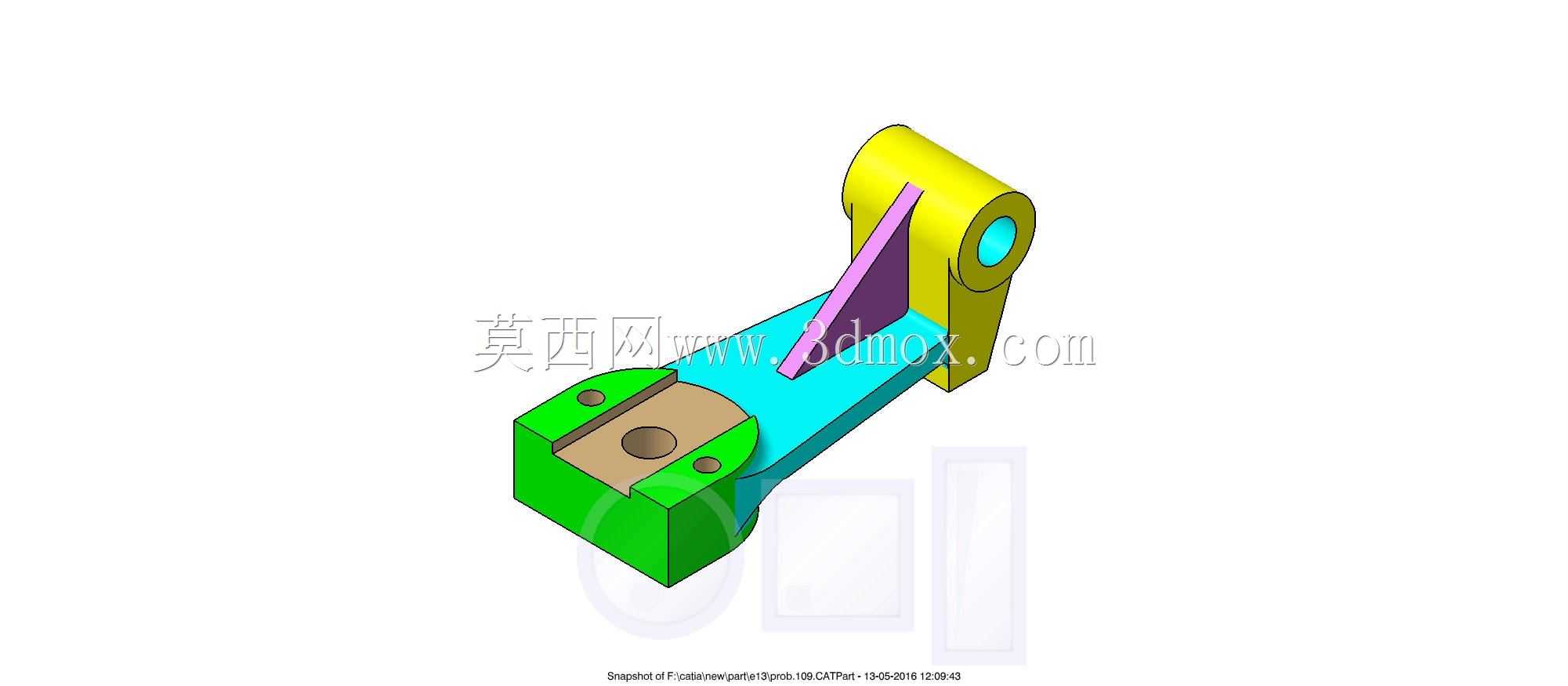

　　这类带铰接端的支撑连接构件，常见于轻工自动化输送线、小型专用作业设备的执行端联动部位，主要承担相邻运动部件之间的载荷传递、运动轨迹约束功能，区别于固定式刚性支撑，其上端带轴孔的铰接结构允许配套部件在一定角度范围内往复摆动，适配需要小幅角度调整的工位动作需求。从实际装配场景来看，构件下端的方形安装基座是整个零件的固定基准，基座上预留的两个沉头安装孔可配合内六角螺栓将整个构件锁紧在设备机架的安装平面上，基座中部的半圆凹槽并非冗余设计，实际装配时该位置可嵌入定位销或是贴合配套轴件的圆柱面，抵消横向载荷带来的剪切力，避免螺栓长期受剪出现松动断裂的问题。基座与上端铰接耳之间的过渡段采用变截面斜向支撑结构，并非为了造型美观，

　　而是通过力学仿真优化后的结构形态：在构件承受竖直方向冲击载荷时，斜向的加强筋结构可将集中应力分散到整个支撑臂的截面，避免直角过渡位置出现应力集中导致的疲劳断裂，同时相比等厚度的直臂结构，这种变截面设计在保证结构强度的前提下能减少约18%的材料用量，降低零件自身重量，减少运动过程中的惯性负载。上端的铰接耳采用同轴双孔位设计，孔内可镶嵌自润滑铜套，减少与配套铰接销轴的摩擦磨损，延长构件的维护周期，铰接耳的侧面预留的平面可安装行程检测触片，配合设备上的接近开关实现摆动角度的到位检测，无需额外加装检测支架，集成度更高。设计这类构件时首先要明确安装边界：下端安装面的平面度公差需要控制在0.05mm以内，保证安装后不会出现偏载，

　　上端铰接孔的轴线与下端安装面的平行度公差需控制在0.03mm以内，避免铰接销轴安装后出现卡滞，导致配套运动部件动作不畅。尺寸链校核阶段需要重点关注铰接孔中心到安装面的垂直距离公差，该尺寸直接影响联动部件的运动行程范围，公差过大会导致工位动作不到位，公差过小则会提高加工成本，常规工况下控制在±0.1mm即可满足使用需求。零件的材质选择根据使用场景有所区分，常规轻载工况下采用6061铝合金硬质阳极氧化处理，重量轻且具备一定的耐磨性能，重载冲击工况下则采用45号钢调质处理后表面发黑，铰接孔位置单独镶嵌铜套，兼顾结构强度与耐磨性能。实际应用中这类构件常替代传统的焊接式支撑座，一体加工成型的结构不存在焊接变形、焊缝开裂的问题，

　　安装调试时无需额外修配焊接位置的尺寸偏差，装配效率可提升40%以上，在多工位小型自动化设备的摆臂机构、压紧机构、限位机构中都能看到这类结构的应用，比如包装设备的压料臂支撑、检测设备的探头摆臂基座、输送线的挡料机构铰接座，都是基于这类核心结构根据具体安装尺寸做适配调整。设计建模过程中需要注意各过渡位置的圆角处理，尤其是支撑臂与基座、支撑臂与铰接耳的连接位置，不能采用直角尖锐过渡，倒R2-R3的圆角可有效降低应力集中系数，提升零件的抗疲劳寿命，同时加工时也能减少刀具的应力冲击，降低断刀风险。另外铰接耳的厚度需要根据所配销轴的直径做匹配，常规设计下铰接耳单侧板厚不小于销轴直径的0.6倍，保证铰接位置的抗挤压强度，避免长期摆动后铰接耳出现变形扩孔的问题。
