带铰接支脚的立式轴座连接构件

　　这类带双铰接支脚的立式轴座构件，在轻工输送线、小型工装夹具、非标自动化设备的浮动连接工位十分常见，日常做设备改造时经常会碰到需要这类带活动余量连接座的场景——比如输送线侧部的挡料摆臂铰接位、小型气动压头的导向支撑座、工装板定位机构的浮动连接端，都需要这类既可以提供轴向轴孔定位、又能通过下部两个带孔支脚实现小角度摆动补偿的连接件，来抵消安装面的平面度误差、或是设备运行过程中产生的微小位移偏差，避免刚性连接带来的应力集中断裂问题。

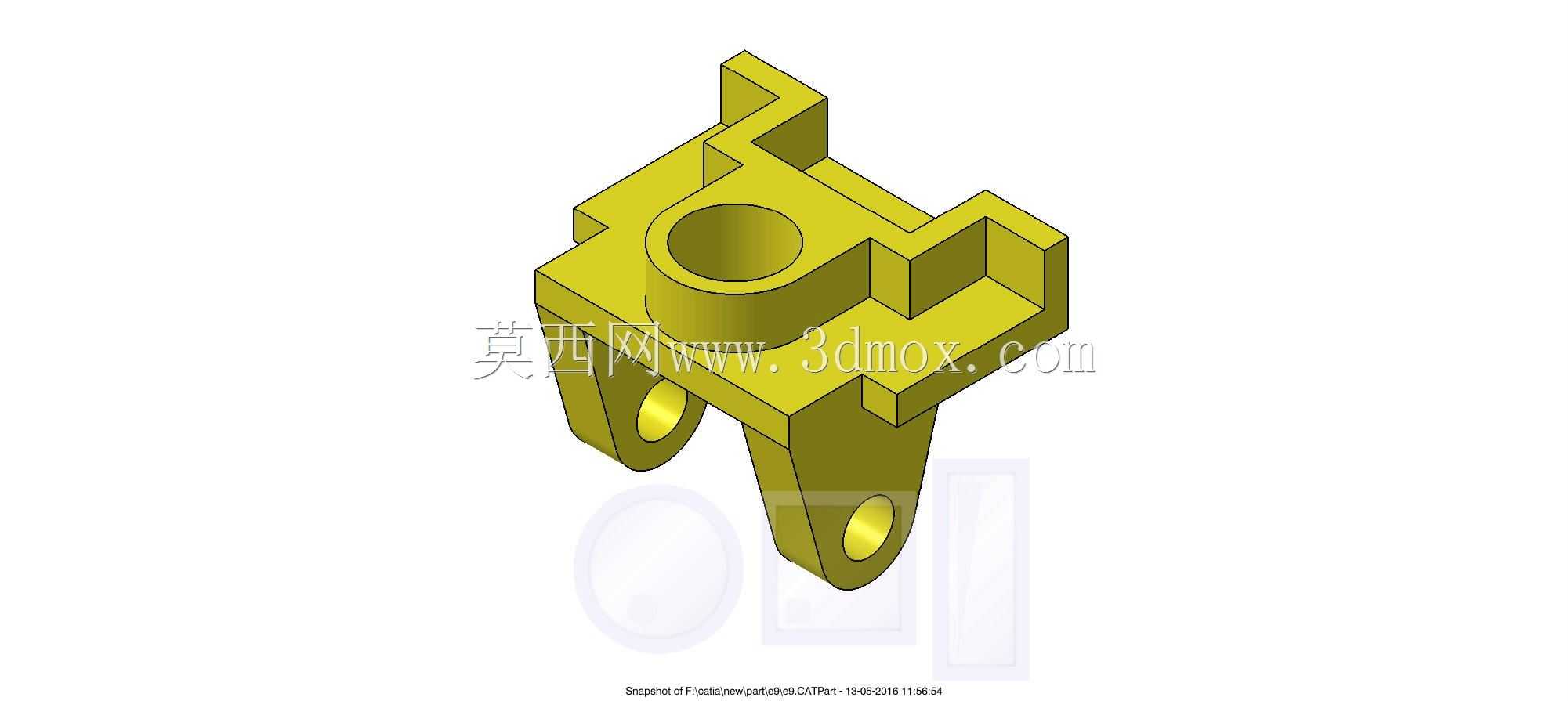

　　从结构设计逻辑来看，这个构件的主体是上方的立式圆筒轴孔，这个轴孔的内径公差一般会选H7级，用来配套光轴、销轴或者小规格导杆，轴孔的壁厚做了加厚处理，在轴孔上端还做了一圈小凸缘，一方面是增加轴孔的接触长度，提升轴类零件装配后的支撑稳定性，避免轴在孔内出现偏摆，另一方面凸缘结构也能在装配时起到轴向限位的作用，防止轴件过度穿入影响下部支脚的活动空间。主体安装板是一块近似方形的平板结构，平板的四个角做了让位缺口，其中两个对角位置设置了向上凸起的L型挡边，这两个挡边不是多余结构，在实际装配时，这两个挡边可以卡在安装基准面的侧边，起到装配防转的作用，不需要额外打定位销就能快速确定安装方位，减少装配时的找正时间，剩下两个对角位置则做了向下延伸的铰接支脚，两个支脚平行布置，每个支脚末端都开有同轴的销孔，这两个销孔的同轴度要求控制在0.02mm以内，用来穿铰接销轴，实现整个构件和下部基座的铰接连接，让整个轴座可以绕下部销轴做小角度的摆动，补偿安装和运行中的位置偏差。

　　做这类零件的建模时，首先要确定核心的尺寸基准：上部轴孔的中心轴线是整个零件的设计基准，下部两个支脚的销孔中心连线要和这个轴线垂直相交，避免出现偏心导致的摆动卡滞。安装板的厚度一般根据承载需求设定，常规轻载工况下厚度选6-8mm即可，支脚的厚度和安装板保持一致，支脚的长度要根据所需的摆动角度来确定，避免摆动时支脚和基座发生干涉，两个支脚的内侧面间距要和下部铰接座的宽度匹配，留0.2-0.3mm的装配间隙，保证转动顺畅不会卡滞。轴孔的深度要比配套轴的插入深度大2-3mm，避免轴端顶到安装板平面影响装配。

　　实际选型使用的时候，要先确认上部轴孔的适配轴径，再核对下部支脚销孔的孔径、两个支脚的间距是否和现场的铰接位匹配，同时要核算整个构件的摆动范围是否满足工位的补偿需求，安装时上部轴孔如果需要和轴件过盈配合，要注意压装时的受力点选在安装板平面，不要直接压在支脚或者凸缘位置，避免零件变形。这类零件一般采用45号钢加工后做发黑处理，有防锈需求的工况也可以选用304不锈钢材质，支脚的销孔位置因为是反复受铰接摩擦的部位，重载工况下可以做局部淬火处理提升耐磨性，延长零件的使用寿命。在很多小型非标设备里，这类构件往往替代了定制的复杂铰接座，不需要单独开模铸造，直接用型材机加工就能生产，加工周期短，成本也更低，而且互换性好，后期维护更换十分方便，只要核对核心安装尺寸就能直接替换，不需要对周边结构做改动。
