立式托盘自动堆叠输送设备结构设计

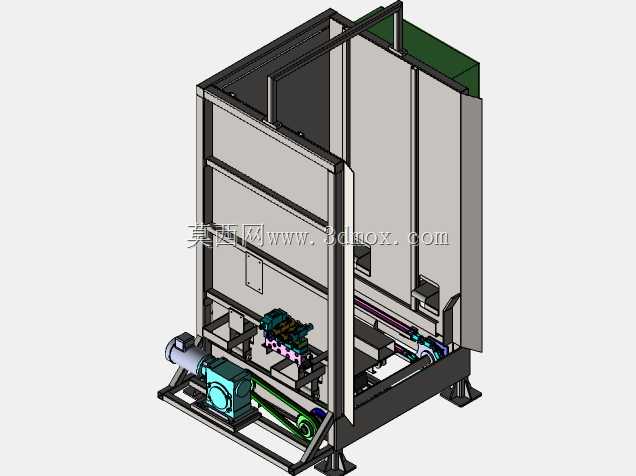

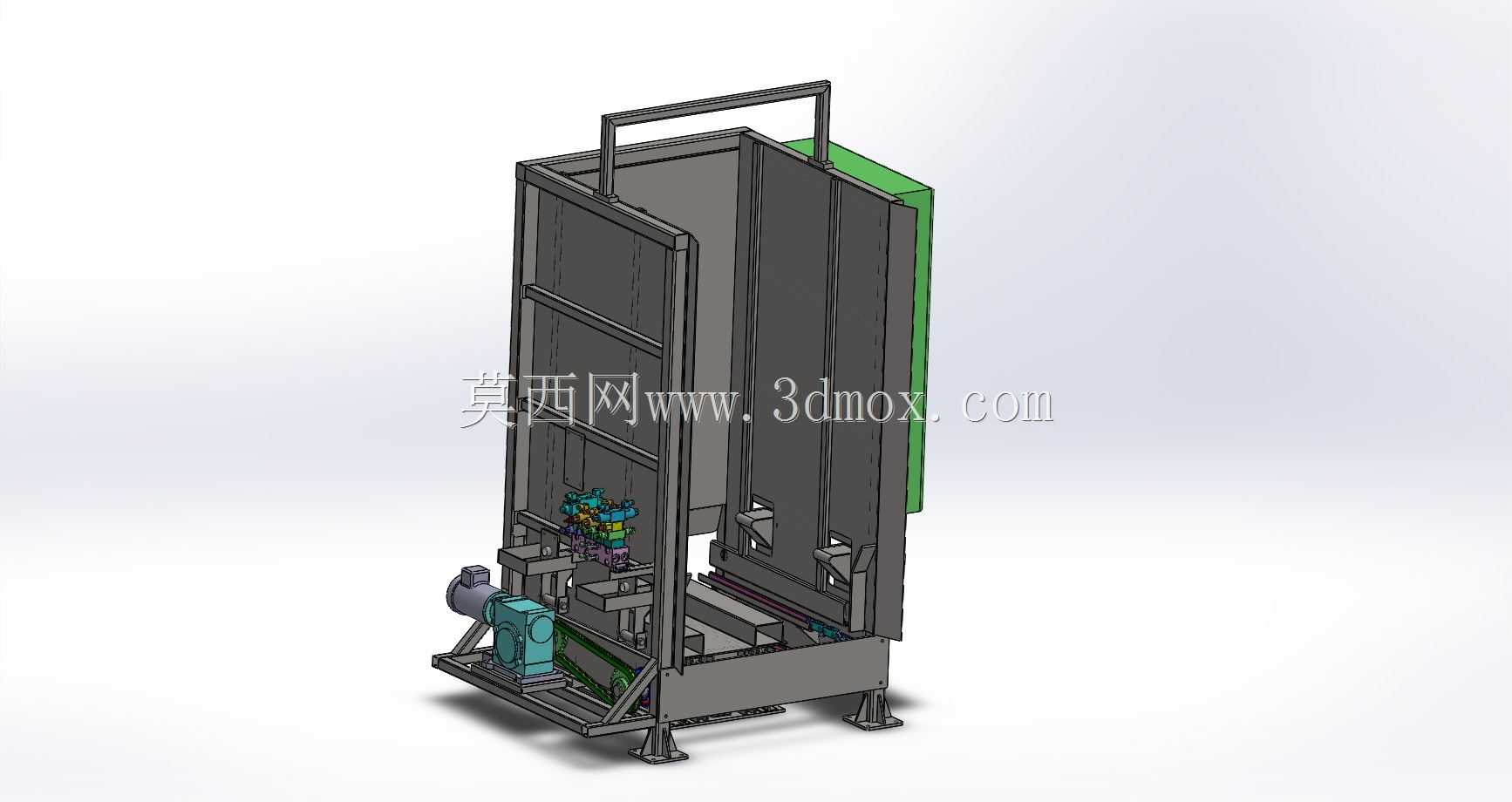

该设备主要面向生产制造末端仓储、物流周转环节的空托盘整理作业场景，适配生产流水线成品下线后的空栈板归集、仓储库区空托盘批量堆叠、物流分拣中心托盘循环周转等核心作业环节，解决传统人工堆叠托盘劳动强度大、堆叠规整度差、作业效率低、易出现托盘磕碰损坏的痛点，可对接辊筒输送线、AGV托盘转运设备，实现空托盘从分散输送到批量堆叠存储的全流程无人化衔接。设备采用立式框架结构设计，整体为立式长方体布局，底部设置可调式支撑脚座，可适配车间地面存在的微小高度差，保证设备运行过程中的结构稳定性，安装时需预留前方托盘进出的输送对接空间，以及侧方驱动组件的维护操作空间，整体占地宽度适配标准1200mm*1000mm通用工业托盘的尺寸边界，可兼容市面上主流规格的塑料托盘、木质托盘的堆叠作业。设备底部集成动力驱动单元，通过链传动结构带动托盘升降托架做垂直方向的往复运动，当空托盘从进料端输送至设备内部托架位置时，托架承接托盘后抬升一个托盘厚度的高度，待下一个空托盘进入设备底部基准位后，托架下降将上层托盘叠放在下层托盘之上，重复该循环即可完成设定数量的托盘堆叠作业，堆叠完成后托架下降至最低位，将整摞托盘推送至出料输送线完成出料。设备侧方设置导向立柱结构，托盘升降过程中通过侧边导向轮约束托盘的水平位移，避免堆叠过程中托盘偏移出现垮垛问题，顶部设置防护框架与提吊结构，方便设备进场安装时的吊装转运，框架侧面预留检测元件安装位，可加装光电传感器实现托盘到位检测、堆叠高度检测、异常卡滞检测等功能，配合外部控制系统可实现堆叠数量的自定义设置，适配不同批次的托盘转运需求。整体结构采用型钢焊接框架搭配模块化组件设计，驱动单元独立安装在设备侧下方，维护时无需拆解主体框架即可完成驱动部件的检修更换，设备运行过程中动作平缓，托盘堆叠对位精度高，可有效降低托盘堆叠过程中的边角磕碰损耗，提升空托盘循环复用的使用寿命，同时单台设备可替代2-3名人工的重复堆叠作业，大幅降低仓储物流环节的人力成本，适配离散制造、电商仓储、快消品生产等多场景的托盘循环整理需求。
