热成型塑料板放卷开卷设备结构设计

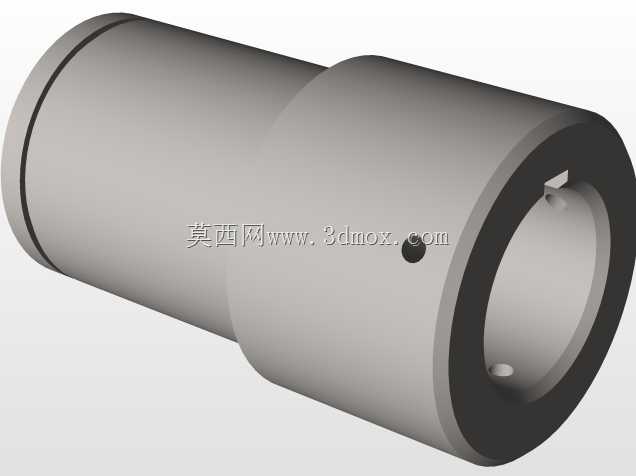

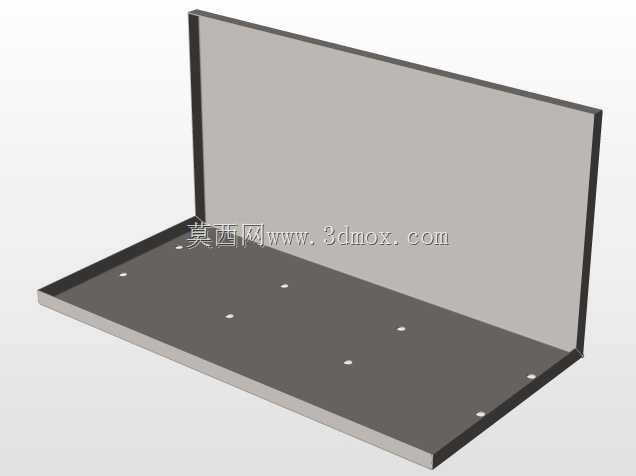

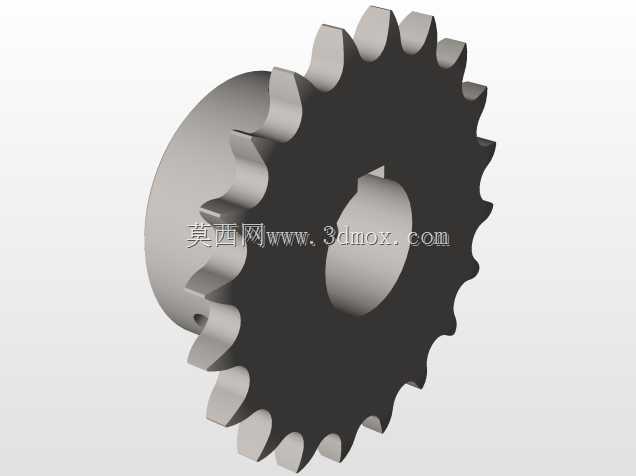

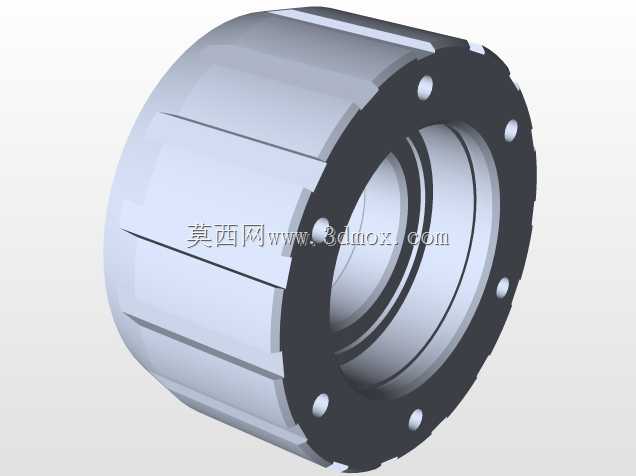

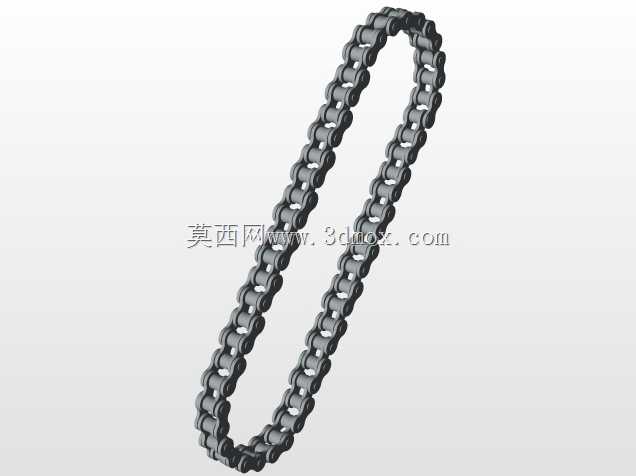

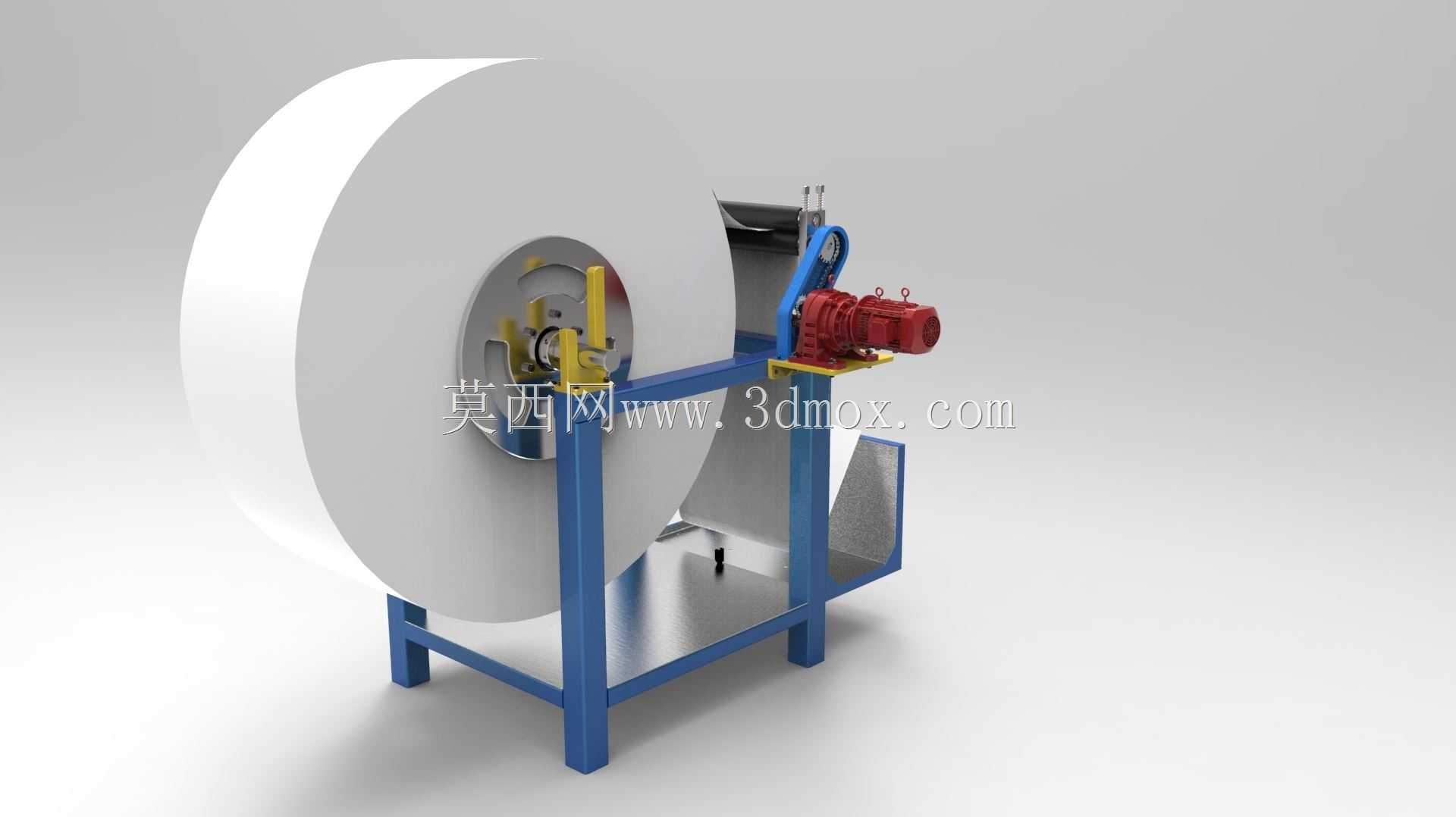

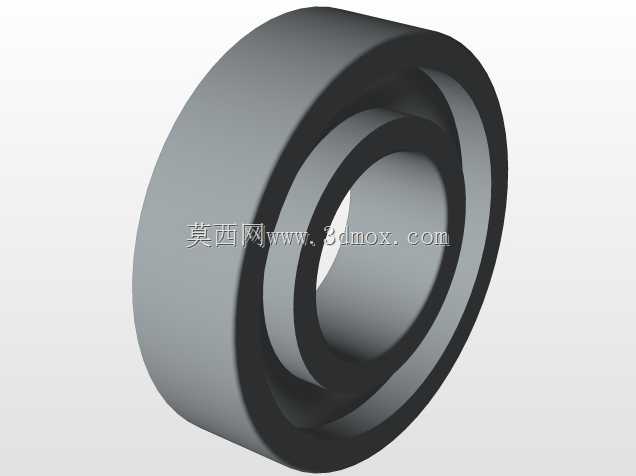

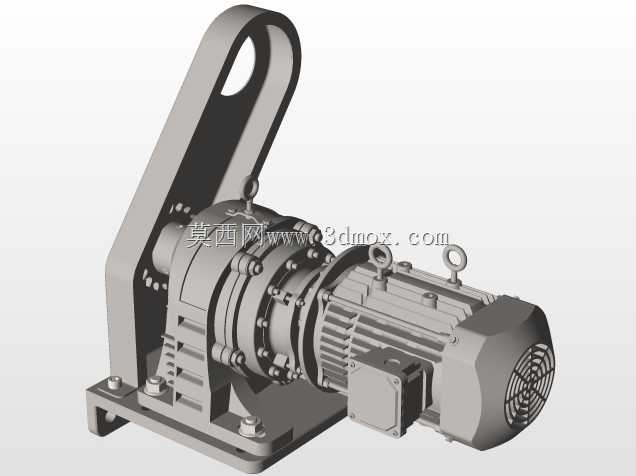

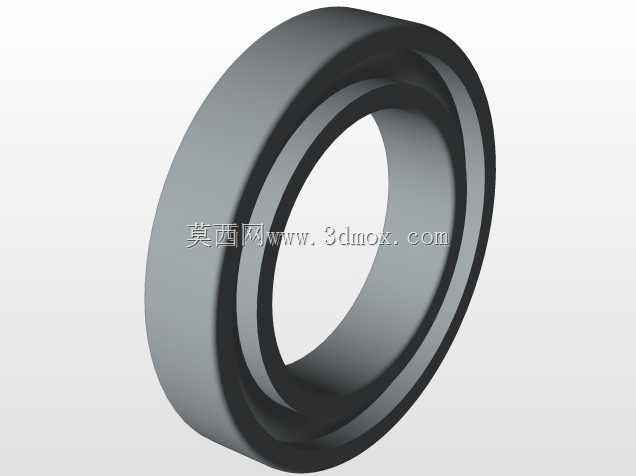

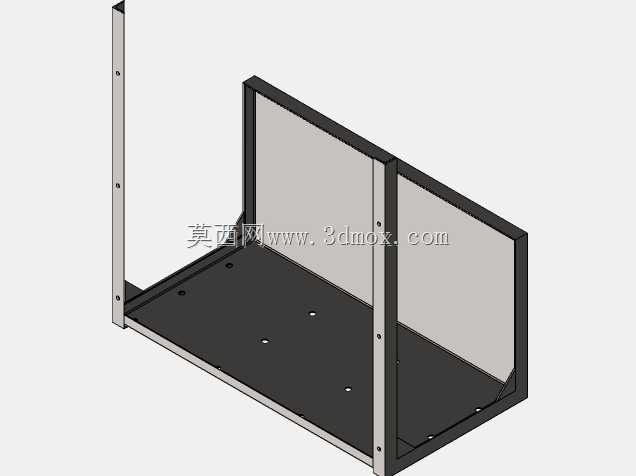

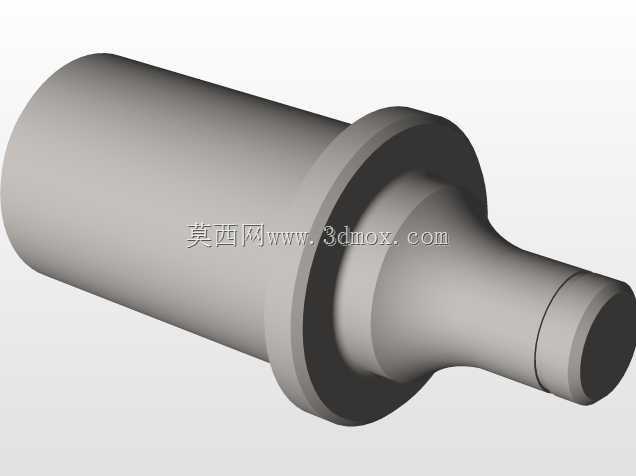

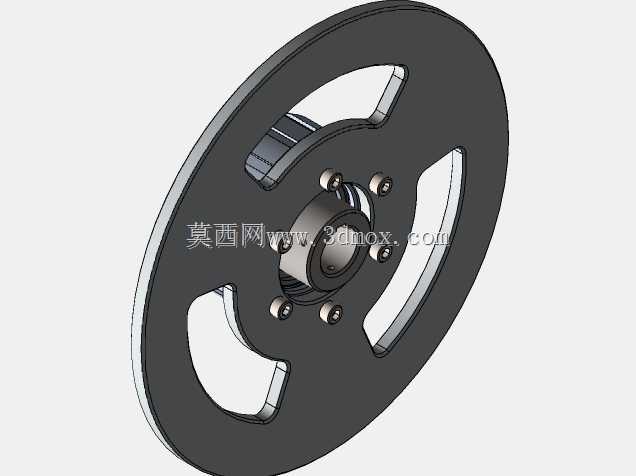

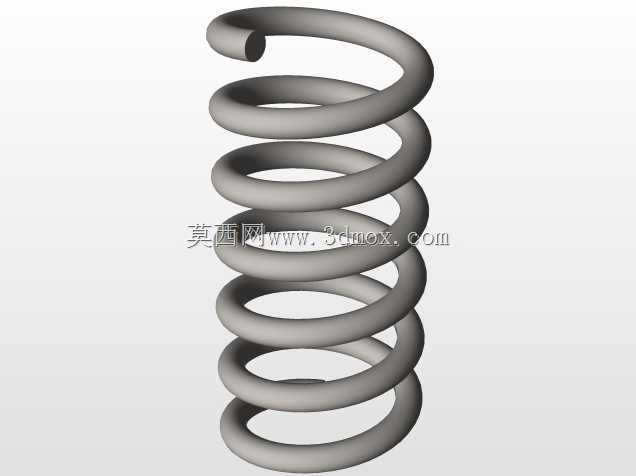

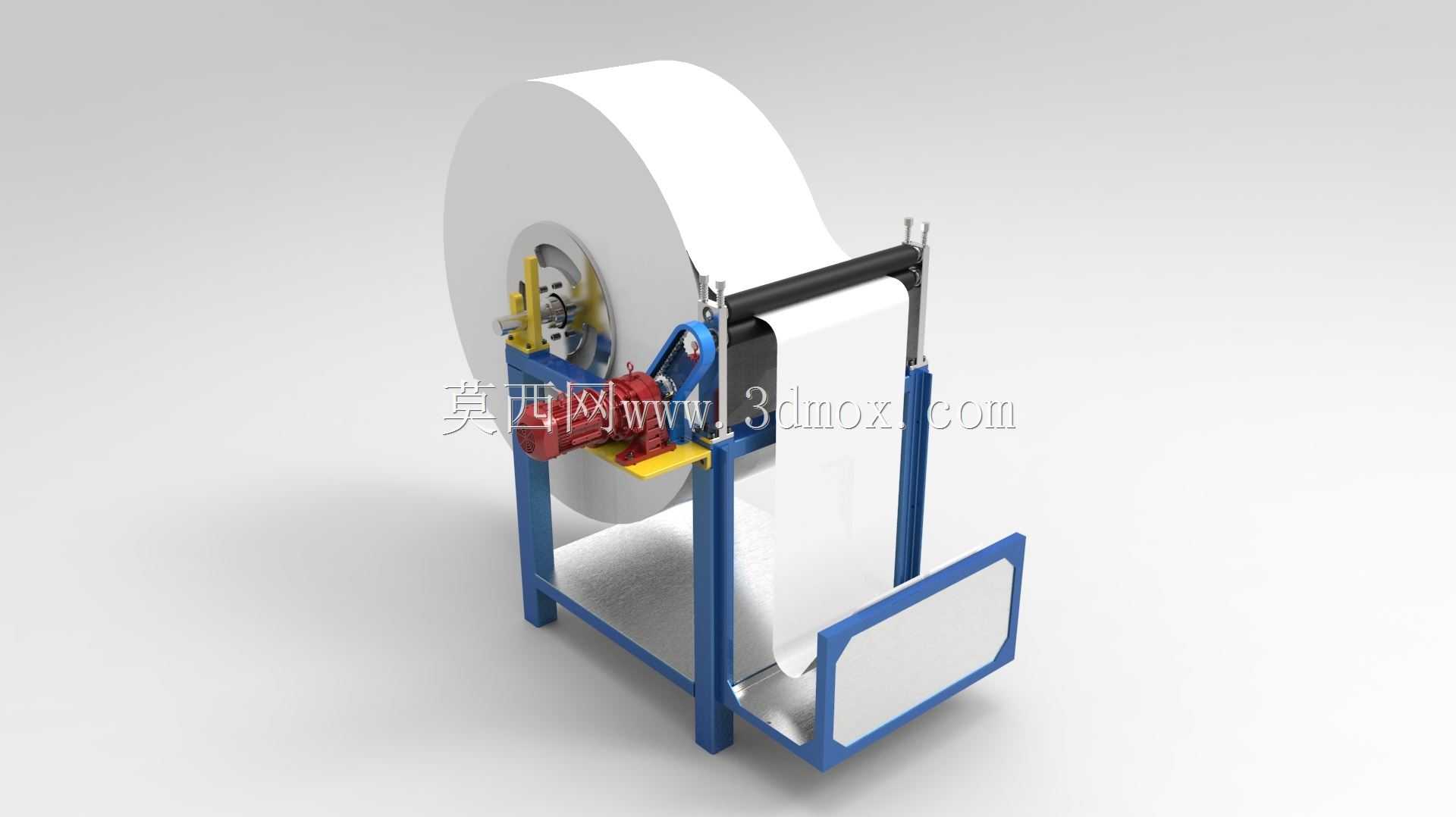

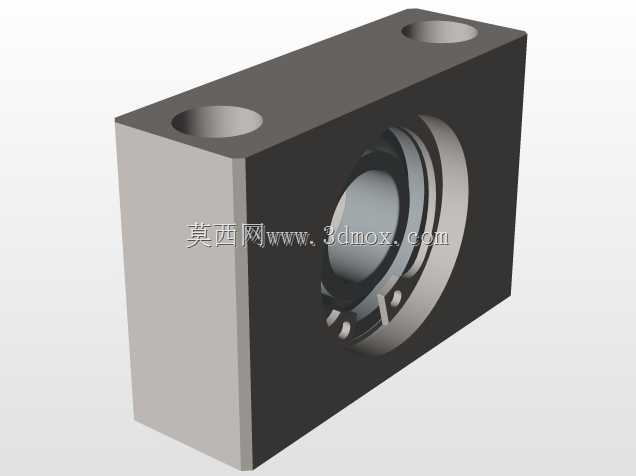

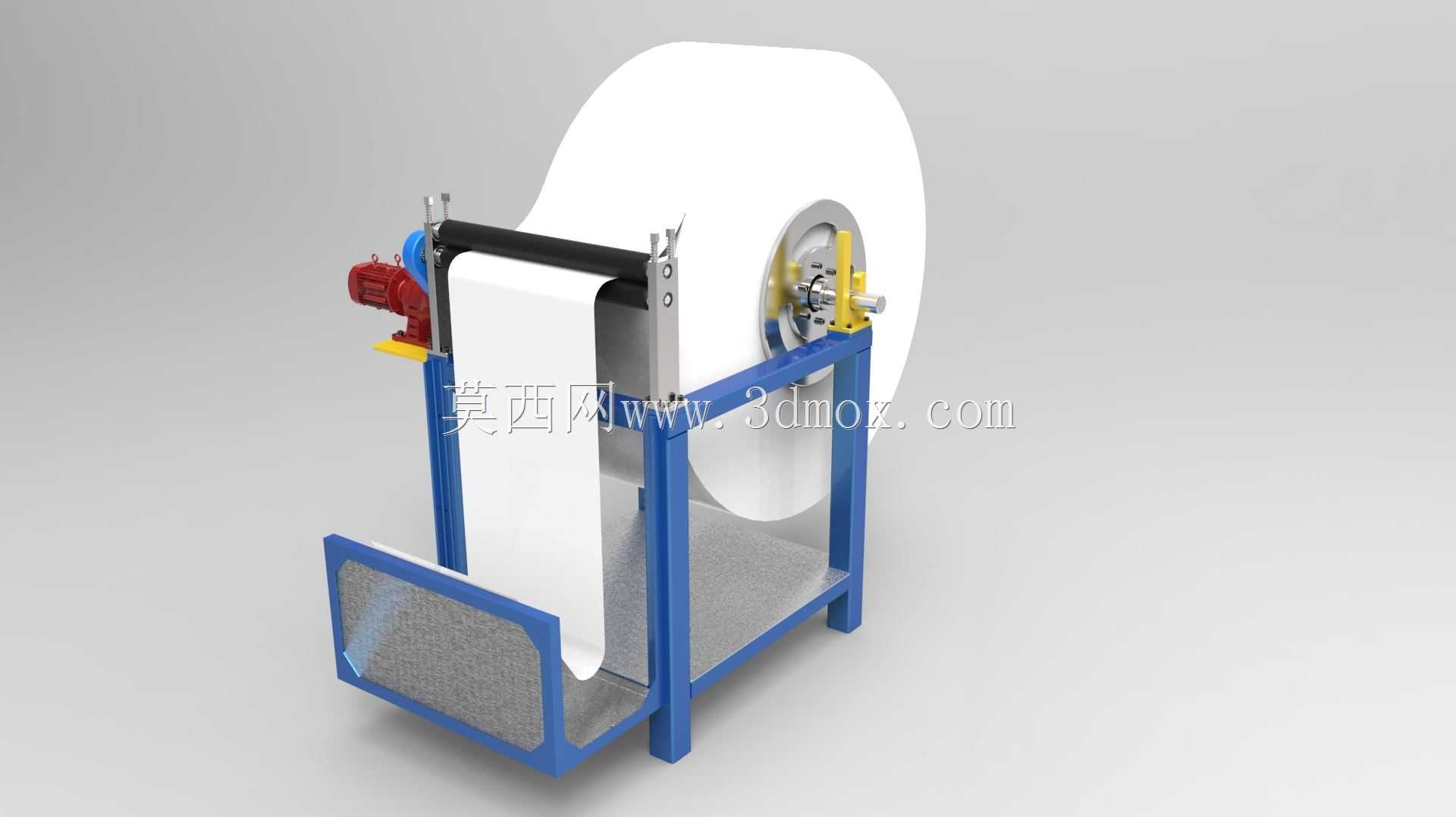

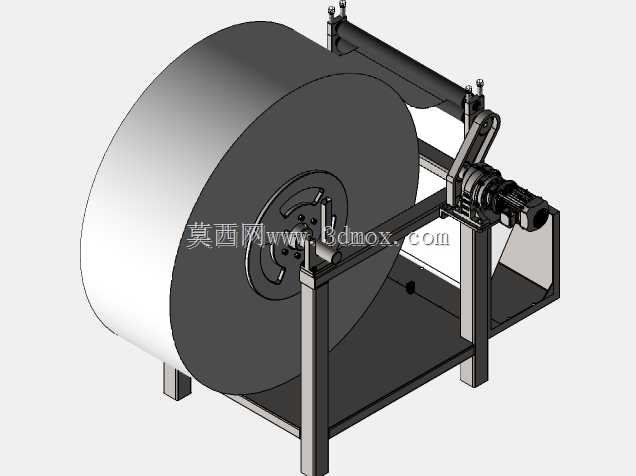

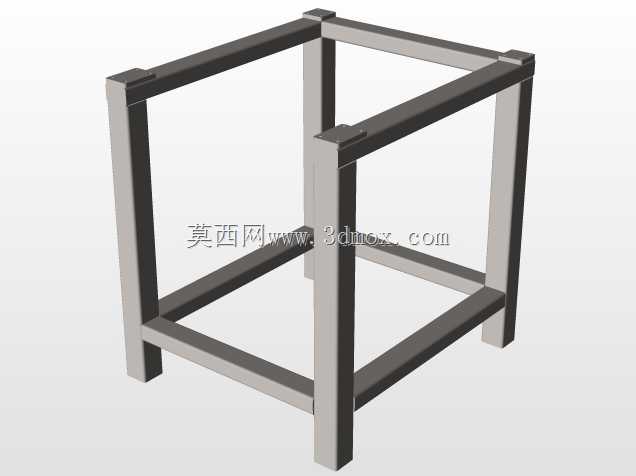

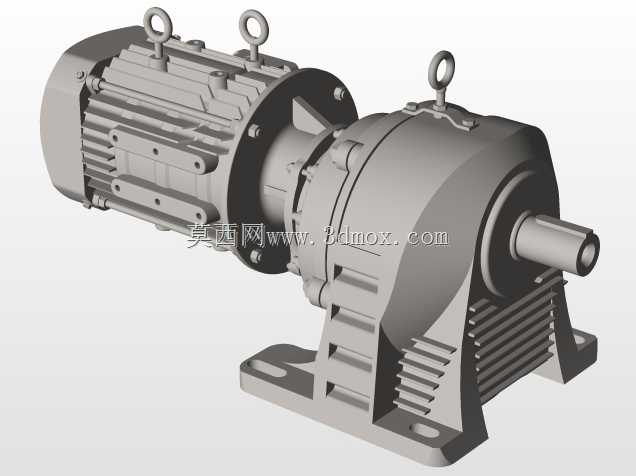

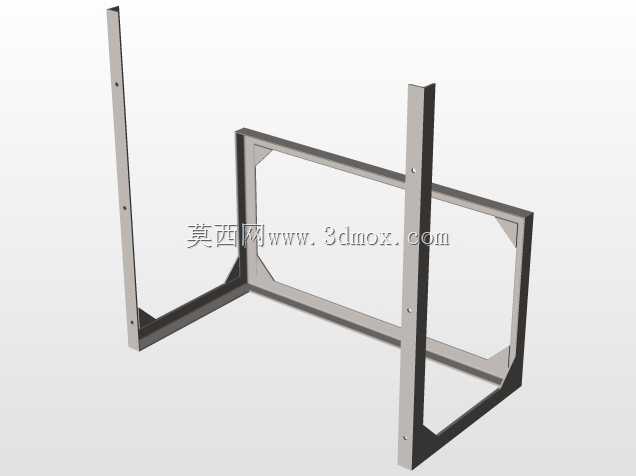

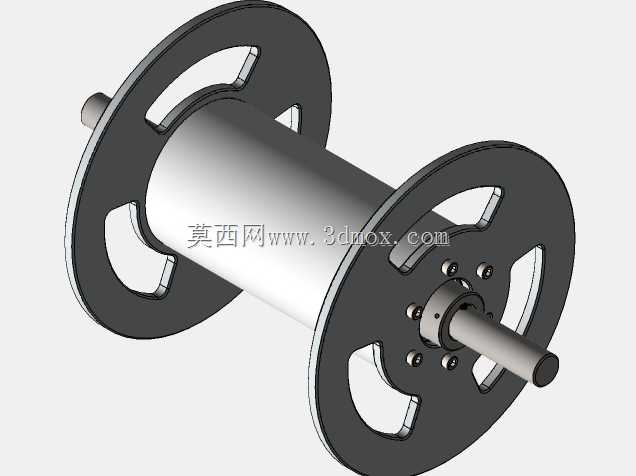

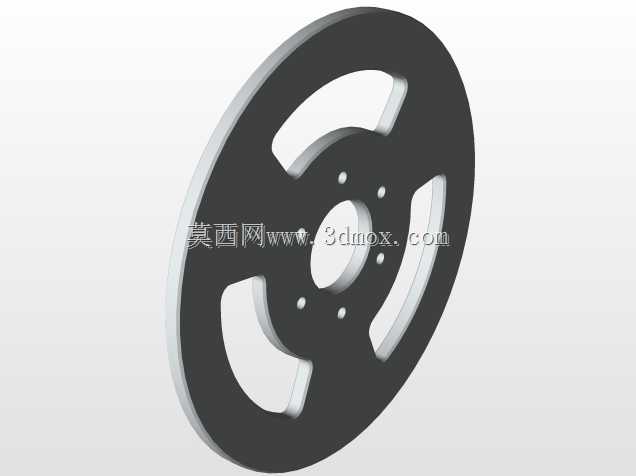

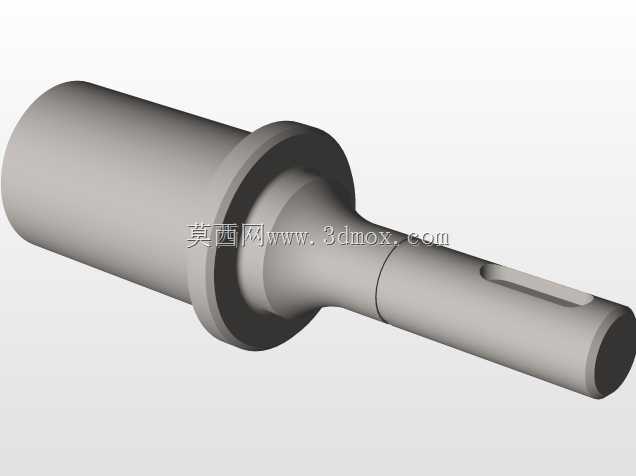

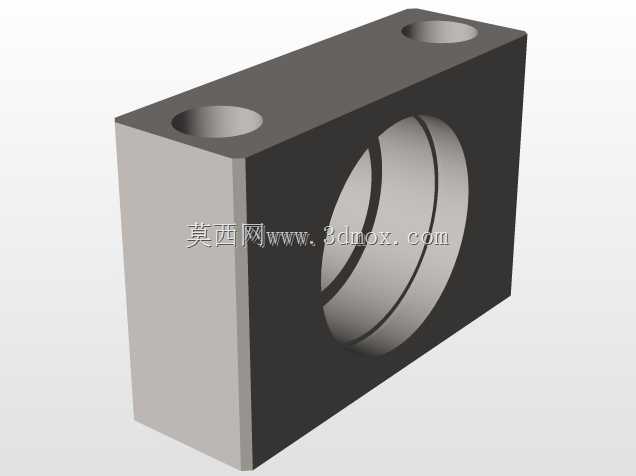

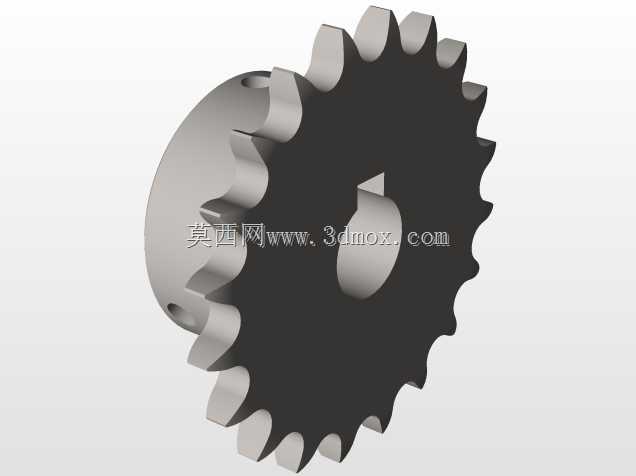

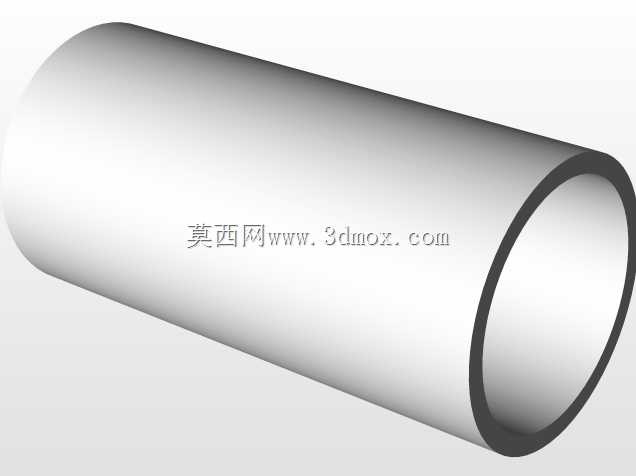

该开卷设备主要面向热成型加工生产线的前端供料环节，适配成卷塑料板卷材的连续放卷作业，是热成型产线中衔接原料存储与后续加热、成型工位的核心配套装置，可广泛应用于一次性塑料餐盒热成型、塑料包装片材加工、吸塑制品生产等场景，解决大卷径塑料卷材平稳放料、张力适配的生产需求，避免卷材散卷、拉扯变形导致的原料报废或成型精度不足问题。设备整体采用立式框架布局，底部为方管焊接成型的落地式支撑机架，机架底部预留安装固定孔位，可直接通过膨胀螺栓固定于生产车间地面，整体安装占地宽度约1.2米，纵深约0.8米，高度适配最大1米卷径的塑料卷材安装，无需额外开挖地坑，适配多数中小型热成型车间的工位排布要求。设备左侧设置带涨紧结构的卡盘式装料机构，可适配不同内径规格的卷材纸芯/铁芯，装料时通过手动调节卡盘爪实现卷材的同轴固定，卡盘侧配套减速驱动单元，可根据后续产线的进料速度匹配放卷转速，避免放卷速度过快导致的卷材垂度过大、或速度过慢导致的片材拉扯拉伸变形。设备中部设置多根平行导向辊，导向辊表面做光滑镀铬处理，可降低塑料板片材输送过程中的表面划伤风险，导向辊的排布形成自然的张力缓冲弧度，可抵消卷材卷径变化带来的张力波动，保证输出的塑料板片材始终保持平整无褶皱的状态送入下一工位。设备下部设置接料托盘结构，可承接放卷过程中可能产生的少量边料碎屑或滴落的生产杂物，避免杂物掉落至车间地面增加清理负担，同时托盘边缘做圆角包边处理，避免操作人员走动时发生磕碰划伤。整体设计充分考虑塑料卷材的材质特性，所有与片材接触的部件均做无锐角、低摩擦处理，驱动侧设置防护外罩，避免传动部件外露带来的生产安全隐患，机架整体做喷塑防锈处理，可适应车间内多尘、存在少量加工余热的工作环境，长期使用不易出现漆面脱落、结构锈蚀的问题，设备的装料高度适配人工上料的操作区间，单人即可完成卷材的更换作业，无需额外配置吊装辅助设备，可有效降低中小生产线的设备配套成本与人工操作负担。
